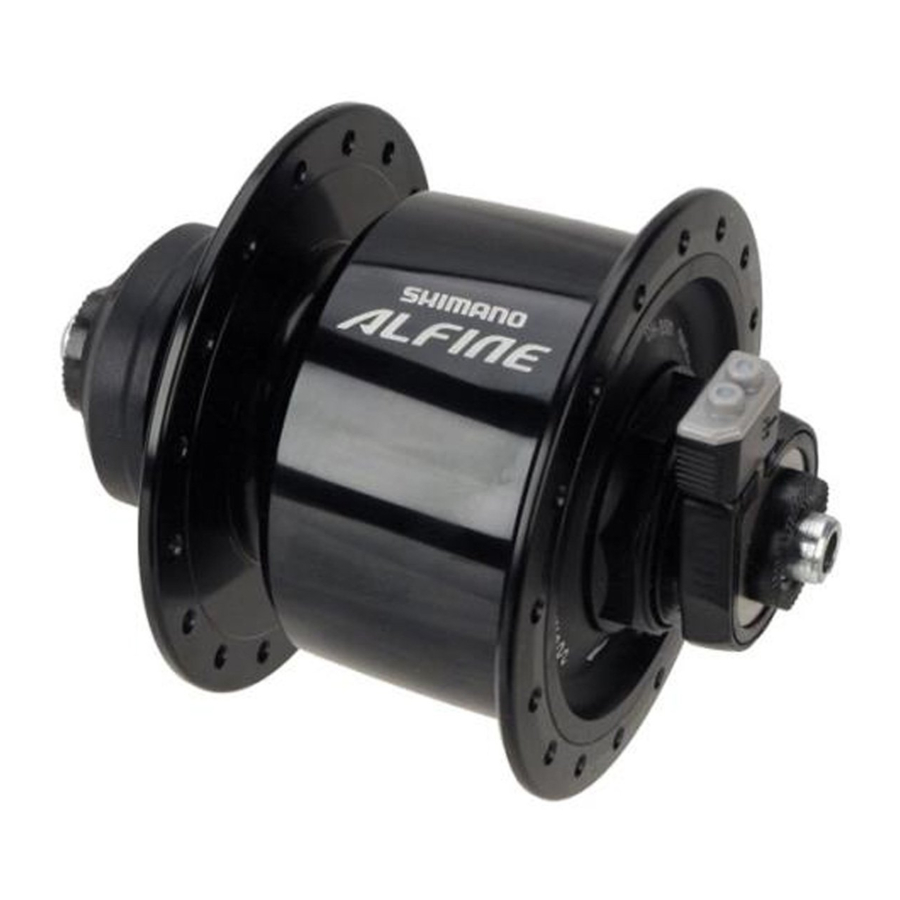

Shimano DH-S500, DH-3D71 - stebulės dinamos vadovas

Turinys

1 Priekinio rato montavimas
2 Rotoriaus montavimas
3 Bendra informacija apie saugumą
4 Kabelių prijungimas
5 Lempos apšvietimo patikrinimas
6 Atsisiųsti instrukciją
7 Kitomis kalbomis

Priekinio rato montavimas

Sumontuokite ratą taip, kad pusė su stebulės dinamos jungties gnybtu būtų dešinėje pusėje, žiūrint į dviračio priekį, ir taip, kad stebulės jungties gnybtas būtų sulygiuotas su priekine šake arba su krepšio atrama.
Tada sumontuokite vadovaudamiesi toliau pateiktoje iliustracijoje parodyta tvarka, kad jungties gnybtas būtų nukreiptas į viršų. Neveržkite jungties gnybto pasukdami, kai greito atlaisvinimo svirtis jau užfiksuota.

Pastaba:

Dantytas ašies poveržlė nereikalinga greito atlaisvinimo tipui.
Prijunkite du laidus, kad srovė tekėtų sklandžiai.

Rotoriaus montavimas

Bendra informacija apie saugumą

Kad išvengtumėte sunkių sužalojimų:

Prieš montuodami dalis, atidžiai perskaitykite aptarnavimo instrukcijas. Atsilaisvinusios, susidėvėjusios ar pažeistos dalys gali sunkiai sužaloti dviratininką. Primygtinai rekomenduojame naudoti tik originalias Shimano atsargines dalis.
Prieš važiuodami dviračiu patikrinkite, ar ratai tvirtai pritvirtinti. Jei ratai yra atsilaisvinę, jie gali nukristi nuo dviračio ir sunkiai sužaloti.
Važiuodami naktį patikrinkite, ar lemputė šviečia normaliai.
Atidžiai perskaitykite šias techninio aptarnavimo instrukcijas ir laikykite jas saugioje vietoje, kad galėtumėte pasinaudoti ateityje.

Stebulės dinama generuoja labai aukštą įtampą. Niekada nelieskite stebulės dinamos jungties gnybto tiesiogiai važiuodami dviračiu arba kai ratas sukasi. Prisilietus prie dinamos gnybto, galite patirti elektros šoką.

PASTABA:

Būtinai perskaitykite šias aptarnavimo instrukcijas kartu su diskinės stabdžių sistemos aptarnavimo instrukcijomis.
Pagal Vokietijos reglamentus (StVZO), stebulės dinamai Vokietijoje reikalinga apsauga nuo viršįtampio. Ši stebulės dinama neturi apsaugos nuo viršįtampio stebulės viduje. Naudokite išorinę apsaugą nuo viršįtampio su simboliu, rodančiu, kad ji atitinka Vokietijos reglamentus (Shimano SM-DH10 apsauga nuo viršįtampio arba panašus produktas).
Patikrinkite priekinės šakės galo lygiagretumo laipsnį. Jei priekinės šakės galas yra labai nelygiagretus, dėl stebulės ašies deformacijos gali atsirasti triukšmas dėl kliūties stebulės dinamos viduje.
Sumontuokite stebulės dinamą prie priekinės šakės taip, kad pusė su jungties gnybtu būtų dešinėje pusėje, žiūrint į dviračio priekį. Jei pusė su jungties gnybtu yra nukreipta į kairę pusę, stebulės dinama gali tinkamai nesisukti važiuojant.
Prieš naudodami stebulės dinamą, patikrinkite, ar stebulės dinamos jungties gnybtas yra tvirtai prijungtas.
Suderinamos lemputės

Priekinė lempa	Galinė lempa
6.0 V/ 2.4 W	6.0 V/ 0.6 W
6.0 V/ 3.0 W

Jei perdega priekinės arba galinės lempos lemputė, likusiai lempai bus tiekiama per didelė įtampa ir sutrumpės lemputės veikimo laikas, todėl perdegusias lemputes reikia pakeisti kuo greičiau.
Lempos su elektros grandinėmis, pvz., automatinės lempos, gali būti pažeistos, jei dviračiu važiuojama dideliu greičiu.
Jei lempa dažnai įjungiama važiuojant dideliu greičiu, sutrumpės lempučių veikimo laikas.
Neardykite vidinio stebulės mechanizmo.
Netepkite jokio tepalo stebulės viduje, kitaip tepalas ištekės ir gali sukelti laidumo problemų.
Stebulės dinama šiek tiek apsunkins rato sukimąsi dėl magneto, esančio stebulės viduje.
Dalims netaikoma garantija dėl natūralaus susidėvėjimo ar pablogėjimo dėl įprasto naudojimo.

Kabelių prijungimas

Prijunkite kabelius, kaip parodyta toliau pateiktoje iliustracijoje.

Pastaba:
Prijungdami kabelius, nubraukite dažus nuo lempos rėmo jungties gnybto ir lempos jungties gnybto.

Pastaba:

Nesujauskite rėmo kabelio ir lempos kabelio per klaidą. Jei kabeliai prijungti neteisingai, lempa nešvies.
Prieš prijungdami susukite kabelių laidus, kad jie laikytųsi kartu.
Rekomenduojamos laidų specifikacijos

Pastaba:

Sulenkite kabelių laidus ir nutieskite juos išilgai griovelių.
Neleiskite kabelių laidams liestis vienas su kitu.

Pastaba:

Nustatykite taip, kad jis būtų nukreiptas teisinga kryptimi.
Spauskite, kol išgirsite spragtelėjimą.

Pastaba:

Pritvirtinkite kabelį prie priekinės šakės arba krepšio atramos, kad važiuojant jis neįsipainiotų į stipinus ar kitas dalis. Jei stebulės dinamos padėtis lempos atžvilgiu gali pasikeisti važiuojant, pavyzdžiui, naudojant amortizacinę šakę, įsitikinkite, kad kabelis prijungtas taip, kad jis nebūtų per laisvas arba per įtemptas bet kuriame judėjimo diapazono taške.
Prijunkite taip, kad srovė iš stebulės dinamos tekėtų kabeliu nuo stebulės dinamos lempos jungties gnybto iki rėmo jungties gnybto.
Norėdami atjungti lempą nuo stebulės dinamos, nuimkite jungties dangtelį.
Nevažiuokite dviračiu, kai jungties dangtelis nuimtas, kitaip kabelis gali įsipainioti į dviračio ratą.
Nuimdami dviračio ratą, pirmiausia nuimkite jungties dangtelį. Jei kabeliai stipriai traukiami, jie gali nutrūkti arba sukelti blogą kontaktą. Be to, montuodami ratą, pirmiausia pritvirtinkite ratą prie priekinės šakės, o tada prijunkite jungties dangtelį.

Lempos apšvietimo patikrinimas

Lempos apšvietimo patikrinimas
Pasukite priekinį ratą ir patikrinkite, ar lempa šviečia.

Šiose aptarnavimo instrukcijose paaiškinama, kaip naudoti ir prižiūrėti Shimano dviračių dalis, kurios buvo naudojamos jūsų naujame dviratyje. Jei turite klausimų dėl savo dviračio ar kitų dalykų, kurie nėra susiję su Shimano dalimis, kreipkitės į pirkimo vietą arba dviračio gamintoją.

Atkreipkite dėmesį: specifikacijos gali būti keičiamos siekiant patobulinimų be išankstinio įspėjimo.
