Shimano CJ-NX10, SG-7R46, SG-7R45 - Panduan Hub Inter-7 dan Sambungan Kaset

Isi

1 Informasi Keselamatan Umum
2 Pemasangan sproket ke hub
3 Pemasangan sambungan kaset ke hub
4 Pemasangan hub ke rangka
5 Unduh manual
6 Dalam Bahasa Lain

Informasi Keselamatan Umum

Pastikan untuk membaca instruksi servis ini bersamaan dengan instruksi servis untuk Rem Inter-M dan tuas pemindah gigi Inter-7 sebelum digunakan.

Untuk menghindari cedera serius:

Saat mengamankan lengan rem ke rangka, pastikan untuk menggunakan klip lengan rem yang sesuai dengan ukuran chainstay, dan kencangkan dengan aman menggunakan sekrup klip dan mur klip hingga torsi pengencangan yang ditentukan.
Gunakan mur pengunci dengan sisipan nilon (mur pengunci otomatis) untuk mur klip. Disarankan agar suku cadang Shimano standar digunakan untuk sekrup klip, mur klip, dan klip lengan rem. Selain itu, gunakan klip lengan rem yang sesuai dengan ukuran chainstay.
Jika mur klip lepas dari lengan rem, atau jika sekrup klip atau klip lengan rem rusak, lengan rem dapat berputar pada chainstay dan menyebabkan stang tersentak tiba-tiba, atau roda sepeda dapat terkunci dan sepeda dapat terjatuh, menyebabkan cedera serius.
Saat memasang hub ke rangka, pastikan untuk memasang ring non-putar yang benar ke sisi kiri dan kanan, dan kencangkan mur hub dengan aman hingga torsi yang ditentukan. Jika ring non-putar hanya dipasang ke satu sisi, atau jika mur hub tidak dikencangkan dengan cukup, ring non-putar dapat lepas, yang dapat menyebabkan as hub berputar dan sambungan kaset berputar. Hal ini kemudian dapat menyebabkan stang ditarik secara tidak sengaja oleh kabel pemindah gigi, dan kecelakaan yang sangat serius dapat terjadi.
Dapatkan dan baca instruksi servis dengan cermat sebelum memasang suku cadang. Suku cadang yang longgar, aus, atau rusak dapat menyebabkan cedera serius pada pengendara.
Kami sangat menyarankan untuk hanya menggunakan suku cadang pengganti Shimano asli.
Periksa apakah roda terpasang dengan aman sebelum mengendarai sepeda. Jika roda longgar dengan cara apa pun, roda dapat lepas dari sepeda dan cedera serius dapat terjadi.
Baca Instruksi Servis Teknis ini dengan cermat, dan simpan di tempat yang aman untuk referensi di kemudian hari.

warning CATATAN:

Anda dapat memindahkan gigi saat mengayuh, tetapi pada kasus yang jarang terjadi, pawl dan ratchet di dalam hub dapat menghasilkan suara setelahnya sebagai bagian dari operasi pemindahan gigi normal.
Sambungan kaset CJ-NX10 hanya boleh digunakan dengan sproket dari 16T hingga 23T.
Jika roda menjadi kaku dan sulit diputar, Anda harus melumasinya dengan gemuk.
Jangan oleskan pelumas apa pun ke bagian dalam hub, jika tidak, gemuk akan keluar.
Anda harus secara berkala mencuci sproket dengan deterjen netral dan kemudian melumasinya kembali. Selain itu, membersihkan rantai dengan deterjen netral dan melumasinya dapat menjadi cara efektif untuk memperpanjang umur pakai sproket dan rantai.
Jika rantai terus lepas dari sproket selama penggunaan, ganti sproket dan rantai.
Suku cadang tidak dijamin terhadap keausan alami atau kerusakan akibat penggunaan normal.
Untuk kinerja maksimum, kami sangat merekomendasikan pelumas dan produk perawatan Shimano.
Untuk pertanyaan apa pun mengenai metode penanganan atau penyesuaian, silakan hubungi tempat pembelian.

Pemasangan sproket ke hub

Tempatkan tutup debu kanan C ke penggerak di sisi kanan badan hub. Selanjutnya, pasang sproket dan kencangkan di tempatnya dengan snap ring.

Pemasangan sambungan kaset ke hub

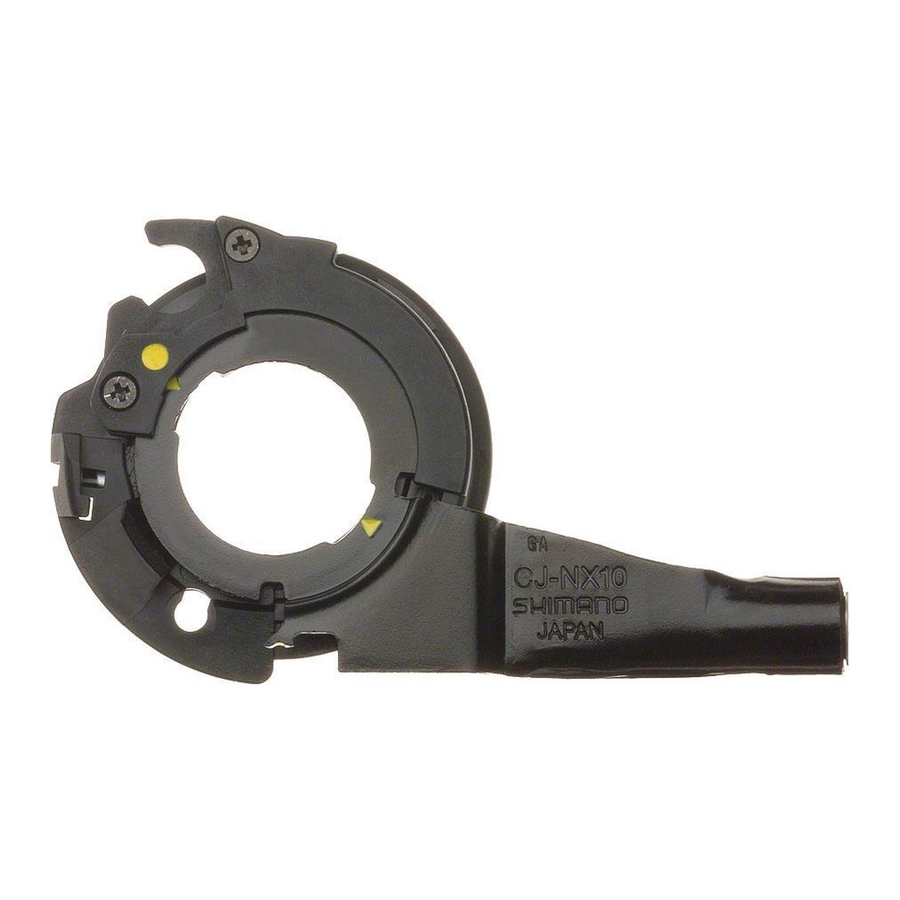

Pasang tutup penggerak ke penggerak ke sisi kanan badan hub. Selanjutnya, putar katrol sambungan kaset ke arah panah sehingga tanda kuning sejajar dengan tanda kuning , lalu sejajarkan tanda kuning pada sambungan kaset dengan tanda kuning di sisi kanan badan hub.
Amankan sambungan kaset ke hub dengan ring pengencang sambungan kaset. Saat memasang ring pengencang sambungan kaset, sejajarkan tanda kuning dengan tanda kuning pada katrol sambungan kaset, lalu putar ring pengencang sambungan kaset 45 searah jarum jam.

Pemasangan hub ke rangka

Pasang rantai pada sproket, lalu atur as hub ke ujung garpu.

Tempatkan ring non-putar ke sisi kanan dan sisi kiri as hub. Pada saat ini, putar sambungan kaset sehingga bagian yang menonjol dari ring non-putar masuk ke dalam alur ujung garpu. Jika ini dilakukan, sambungan kaset dapat dipasang sehingga hampir sejajar dengan chainstay.

Tersedia berbagai jenis ring non-putar kiri dan kanan untuk digunakan dengan ujung garpu standar dan terbalik. Gunakan ring non-putar mana pun yang sesuai:

Ujung garpu	Ring non-putar
	Tanda/Warna		Ukuran
	Kanan	Kiri	Ukuran
Standar	7R/Hitam	7L/Abu-abu	20⁰ 38⁰
Terbalik	6R/Perak	6L/Putih	= 0
Terbalik (kotak rantai penuh)	5R/Kuning	5L/Cokelat	= 0

Bagian yang menonjol harus berada di sisi ujung garpu.
Pasang ring non-putar sehingga bagian yang menonjol terpasang dengan aman di alur ujung garpu di kedua sisi as hub

Pasang lengan rem rem Inter-M ke chainstay dengan klip lengan rem, kencangkan sementara sekrup klip dan mur klip, lalu kencangkan mur pengencang unit rem.
Catatan: Jika lengan rem berada di posisi yang salah seperti yang ditunjukkan pada ilustrasi sehingga tidak dapat dipasang sementara ke chainstay, kendurkan mur pengencang unit rem dan putar lengan rem. Kemudian, setelah mengamankan sementara lengan rem ke chainstay, kencangkan mur pengencang unit rem.
Kencangkan rantai dan amankan roda ke rangka dengan mur tutup.

Catatan: Saat memasang suku cadang seperti penyangga spatbor ke as hub, pasang dalam urutan yang ditunjukkan pada ilustrasi di bawah ini.
Kencangkan lengan rem rem Inter-M dengan aman ke chainstay dengan klip lengan rem.

Jika gaya berlebihan diterapkan pada lengan rem, roda akan sulit diputar. Pastikan Anda tidak menerapkan gaya berlebihan saat memasang.

warning Catatan:

Saat memasang klip lengan rem, kencangkan sekrup klip dengan aman sambil menahan mur klip dengan kunci pas 10 mm.
Setelah memasang klip lengan rem, periksa apakah sekrup klip menonjol sekitar 2 – 3 mm dari permukaan mur klip.

Instruksi servis ini menjelaskan cara menggunakan dan merawat suku cadang sepeda Shimano yang telah digunakan pada sepeda baru Anda. Untuk pertanyaan apa pun mengenai sepeda Anda atau hal-hal lain yang tidak terkait dengan suku cadang Shimano‚ silakan hubungi tempat pembelian atau produsen sepeda.

Instruksi servis ini dicetak di atas kertas daur ulang.

warning Harap diperhatikan: Spesifikasi dapat berubah untuk peningkatan tanpa pemberitahuan.
