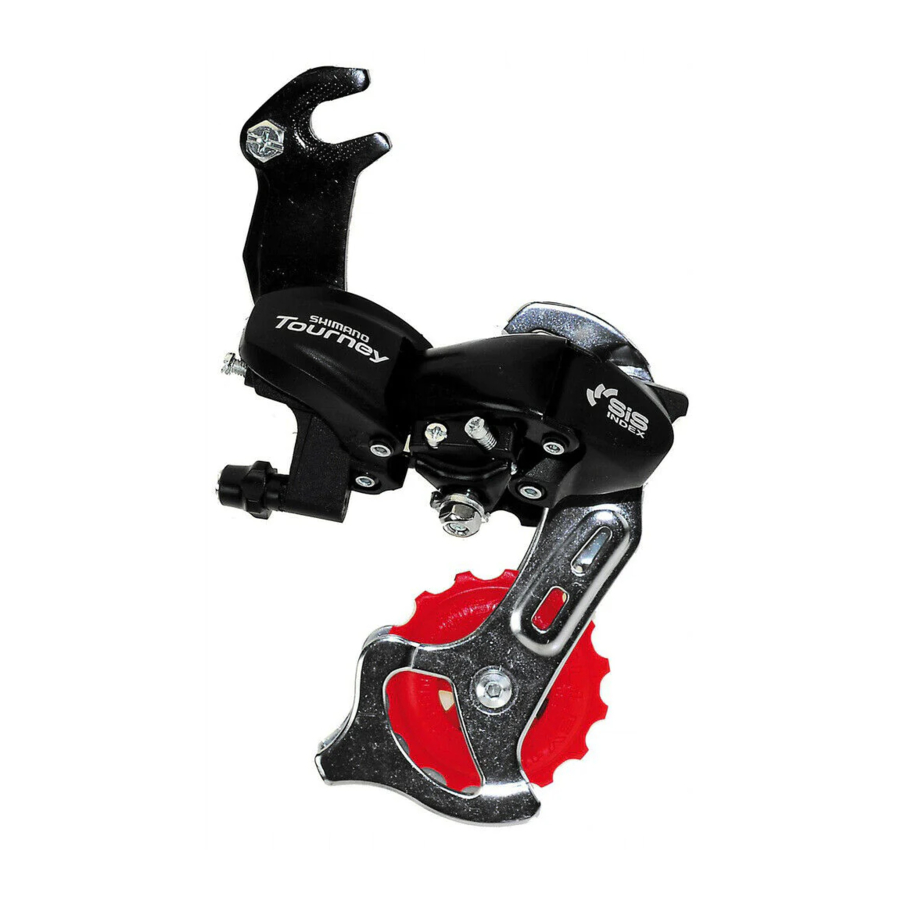

Shimano RD-TX70, RD-TX50, RD-TX30 - Takavaihtajan ohjeet

Takavaihtajan asennus

Ketjun pituus

Lisää 2 linkkiä (kun ketju on sekä suurimmalla rattaalla että suurimmalla eturattaalla)

Vaijerin kiinnitys ja iskun säätö

Aseta ulkokuori siten, että se ei kosketa koria ja lokasuojaa, muuten se voi aiheuttaa ongelmia vaihtajan toiminnassa.

Aseta ulkokuori (RD-TX70/RD-TX50) siten, että sen pituus on seuraava.

• Jos kuori reititetään ylöspäin:
  (Ketjun tulee olla suurimmalla eturattaalla ja suurimmalla takarattaalla.)
  Lisää 10 mm ulkokuoren pituuteen siitä päästä, joka työnnetään ulkokuoren pidikkeeseen, siihen päähän, joka työnnetään linkkuun.

• Jos kuori reititetään alaspäin:
  (Ketjun tulee olla suurimmalla eturattaalla ja suurimmalla takarattaalla.)
  Aseta ulkokuoren pituus siten, että se muodostaa tasaisen kaaren ja että linkku pysähtyy asentoon, jossa linkun ja linkun pysäyttimen välissä on pieni rako.


Liitä sisempi vaijeri vaihtajaan kuvan osoittamalla tavalla.

Tämä huolto-ohje selittää, miten käytät ja huollat uuteen polkupyörääsi asennettuja Shimano-polkupyörän osia.
Jos sinulla on kysyttävää polkupyörästäsi tai muista asioista, jotka eivät liity Shimano-osiin, ota yhteyttä ostopaikkaan tai polkupyörän valmistajaan.

Yläsäätö

Säädä yläsäätöruuvia siten, että ohjainpyörä on pienimmän takarattaan ulkolinjan alapuolella takaa katsottuna.

Vaijerin liittäminen ja kiinnittäminen

Liitä vaijeri takavaihtajaan ja kiinnitä se uudelleen takavaihtajaan kuvan osoittamalla tavalla, kun olet poistanut vaijerin alkulöysyyden. Kiinnitä vaijeri vetämällä sitä pihdeillä 5–10 kg:n voimalla.

Alasäätö

Kierrä alasäätöruuvia siten, että ohjainpyörä liikkuu suoraan suurimman takarattaan alapuolelle.

B-jännityksen säätöruuvin käyttö

Asenna ketju pienimmälle eturattaalle ja suurimmalle takarattaalle ja pyöritä kampea taaksepäin. Kierrä sitten säätääksesi ohjainpyörää mahdollisimman lähelle takaratasta, mutta ei niin lähelle, että se koskettaa. Aseta seuraavaksi ketju pienimmälle takarattaalle ja toista yllä oleva varmistaaksesi, että pyörä ei kosketa takaratasta.

SIS-säätö

Siirrä ketju toiselle takarattaalle käyttämällä vaihdevipua useita kertoja. Kierrä sitten kampea samalla kun painat vipua juuri sen verran, että vivun välys poistuu.

Parhaan SIS-suorituskyvyn saavuttamiseksi voitele säännöllisesti kaikki voimansiirto-osat.
