Shimano TL-BT03 - Havo chiqarish to'plami bo'yicha texnik xizmat ko'rsatish qo'llanmasi

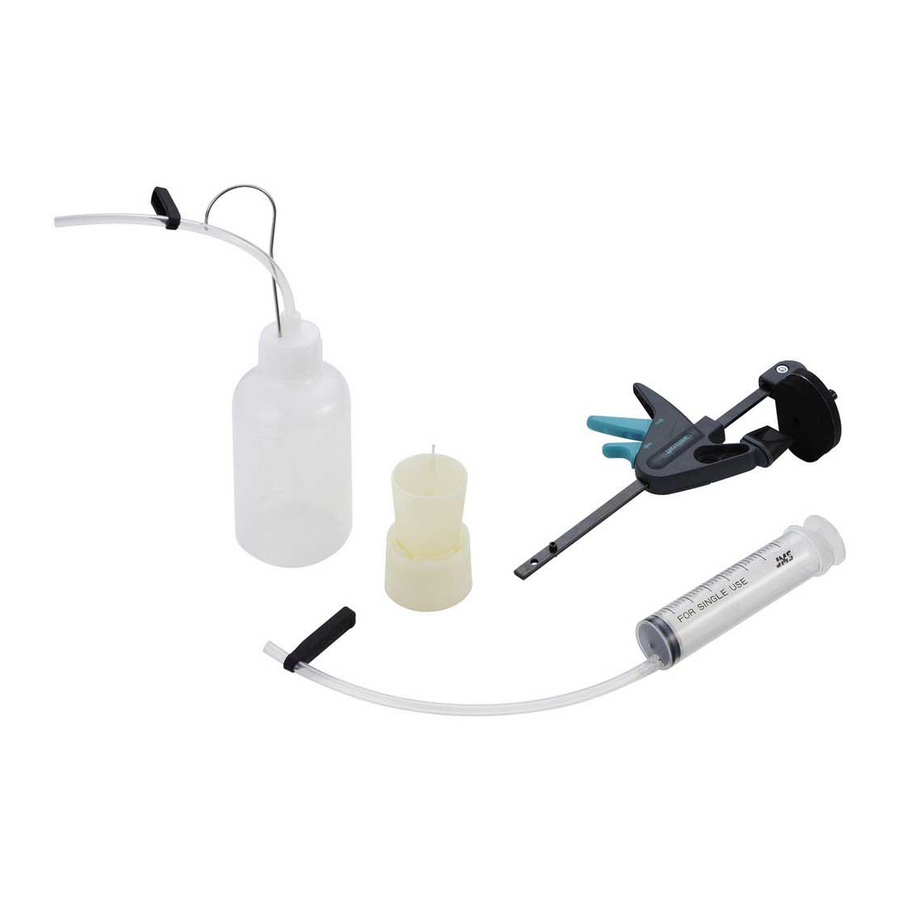

To'plam tarkibi

O'rnatish

Naycha ushlagichini rasmda ko'rsatilgandek o'rnating.

O'rnatish yo'nalishi to'g'ri ekanligiga ishonch hosil qiling.

Naycha ushlagichini o'rnatish yo'nalishi

• Qon chiqarish vintini ochadigan tur (moy quyish voronkasidan foydalangan holda)
  Ushbu xizmat ko'rsatish yo'riqnomasi bilan birga "Mineral moy qo'shish va havoni chiqarish" bo'yicha xizmat ko'rsatish yo'riqnomasini o'qib chiqing.

• Rezervuar bakining qopqog'i ochiladigan tur

1. Tormoz kaliperlariga (sariq) biriktirilgan qon chiqarish uchun mo'ljallangan prokladka bilan velosipedni rasmda ko'rsatilgandek velosiped stendiga yoki shunga o'xshash joyga qo'ying.

   < BL turi >

   Tormoz dastagi yerga parallel bo'lishi uchun sozlang va keyin rezervuar bakining qopqog'ini olib tashlang.
   < ST turi >

   Dastak blokini shunday burangki, rezervuar bakining yuqori qismi yerga parallel bo'lsin va keyin rezervuar bakining qopqog'ini olib tashlang.

Eslatma: Qayta yig'ishda diafragmani rezervuar bakining asosi bilan bir xil burchakda joylashtiring.

2. Rezervuar bakini moy quyish voronkasi biriktirilgan qon chiqarish asbobi bilan yoping va keyin rasmda ko'rsatilgandek qisqich bilan mahkamlang.

   Eslatma:
   Moy quyish voronkasini biriktirganda uni haddan tashqari qattiq tortmang.
3. < Qon chiqarish nipelli kaliper bo'lsa >
   7 mm li kalitni joyiga o'rnating, shpritsni moy bilan to'ldiring va keyin naychani qon chiqarish nipeliga ulang. Qon chiqarish nipeli va naychani naycha ushlagichi bilan mahkamlang va keyin qon chiqarish nipelini 1/8 burilishga bo'shating, uni oching. Moy qo'shish uchun shpritsning pistonini bosing. Moy moy quyish voronkasidan chiqa boshlaydi. Chiqayotgan moy bilan aralashgan havo pufakchalari qolmaguncha moy qo'shishni davom eting.


   Naycha ushlagichini o'rnatish yo'nalishi

< Qon chiqarish patronli kaliper bo'lsa >
Shpritsni yetarli miqdorda moy bilan to'ldiring.
Naychaning uchiga qo'l butasini biriktirgandan so'ng, naychani qon chiqarish patroniga ulang.
Naychani uzilib qolmasligi uchun naycha ushlagichi bilan mahkamlang.
Qon chiqarish vintini 1/8 burilishga bo'shating, uni oching.
Moy qo'shish uchun shpritsning pistonini bosing. Shunda moy moy quyish voronkasidan chiqa boshlaydi. Chiqayotgan moy bilan aralashgan havo pufakchalari qolmaguncha moy qo'shishni davom eting.

4. Moy bilan aralashgan havo pufakchalari qolmagandan so'ng, qon chiqarish nipelini vaqtincha yoping va shpritsni olib tashlang.

Bu nuqtada dastakni doimiy ravishda siqmang va bo'shatmang.
Agar bunga rioya qilinmasa, kaliper ichidagi moy bilan aralashgan havo pufakchalari qolishi mumkin va havoni chiqarish ko'proq vaqt talab etadi. (Agar dastak doimiy ravishda siqilsa va bo'shatilsa, moyning hammasini to'kib tashlang va keyin yana moy qo'shing.)

5. 7 mm li kalitni joyiga o'rnating va keyin naychani shisha bilan qon chiqarish nipeliga rasmda ko'rsatilgandek biriktiring.
   Qon chiqarish nipeli va naychani naycha ushlagichi bilan mahkamlang va keyin qon chiqarish nipelini bo'shating. Bir oz vaqt o'tgach, moy va havo qon chiqarish nipelidan naychaga tabiiy ravishda oqib o'tadi. Shu tarzda tormoz tizimi ichida qolgan havoning katta qismini osongina chiqarib olish mumkin bo'ladi. Bu vaqtda shlangni ehtiyotkorlik bilan silkitish yoki rezervuar bakini yoki kaliperni tornavida bilan ehtiyotkorlik bilan urish yoki kaliperning holatini o'zgartirish yordam berishi mumkin.


6. Bu vaqtda voronka ichidagi suyuqlik darajasi pasayadi, shuning uchun suyuqlik darajasini saqlab turish uchun voronkani moy bilan to'ldirib turing, shunda havo tortilmaydi (havo ichkariga kirmaydi).

7. Qon chiqarish nipelidan havo pufakchalari chiqishni to'xtatgandan so'ng, qon chiqarish nipelini vaqtincha torting.

8. Tormoz dastagi bosilgan holda, kaliperlarda bo'lishi mumkin bo'lgan har qanday havo pufakchalarini chiqarish uchun qon chiqarish nipelini tez ketma-ketlikda (har safar taxminan 0,5 soniya davomida) oching va yoping. Ushbu protsedurani taxminan 2 dan 3 martagacha takrorlang. Keyin qon chiqarish nipelini yana torting.


   Tortish momenti:
   4 - 6 N·m {35 - 52 dyuym. funt}
9. Agar tormoz dastagi keyin ishlatilsa, tizimdagi havo pufakchalari port orqali moy quyish voronkasiga ko'tariladi. Pufakchalar paydo bo'lishni to'xtatgandan so'ng, tormoz dastagini oxirigacha bosing. Oddiy holatda dastak shu nuqtada qattiq bo'lishi kerak.

10. Moy quyish voronkasini moy tiqini bilan ulang, shunda O-ring biriktirilgan tomoni pastga qarab tursin.

11. Qon chiqarish asbobini rasmda ko'rsatilgandek olib tashlang, rezervuar bakini moy bilan to'ldiring va keyin rezervuar bakining qopqog'ini almashtiring. Rezervuar bakining ichida havo pufakchalari qolmasligini ta'minlash uchun qopqoqni almashtirayotganda rezervuar bakini moy bilan toshib ketguncha to'ldiring. Bundan tashqari, rotor va tormoz kolodkalari kabi qismlarga moy tushirmaslikka harakat qiling.

    Tortish momenti:
    0,3 - 0,5 N·m {2,7 - 4,3 dyuym. funt}
12. Oqib chiqqan moyni artib tashlang.
