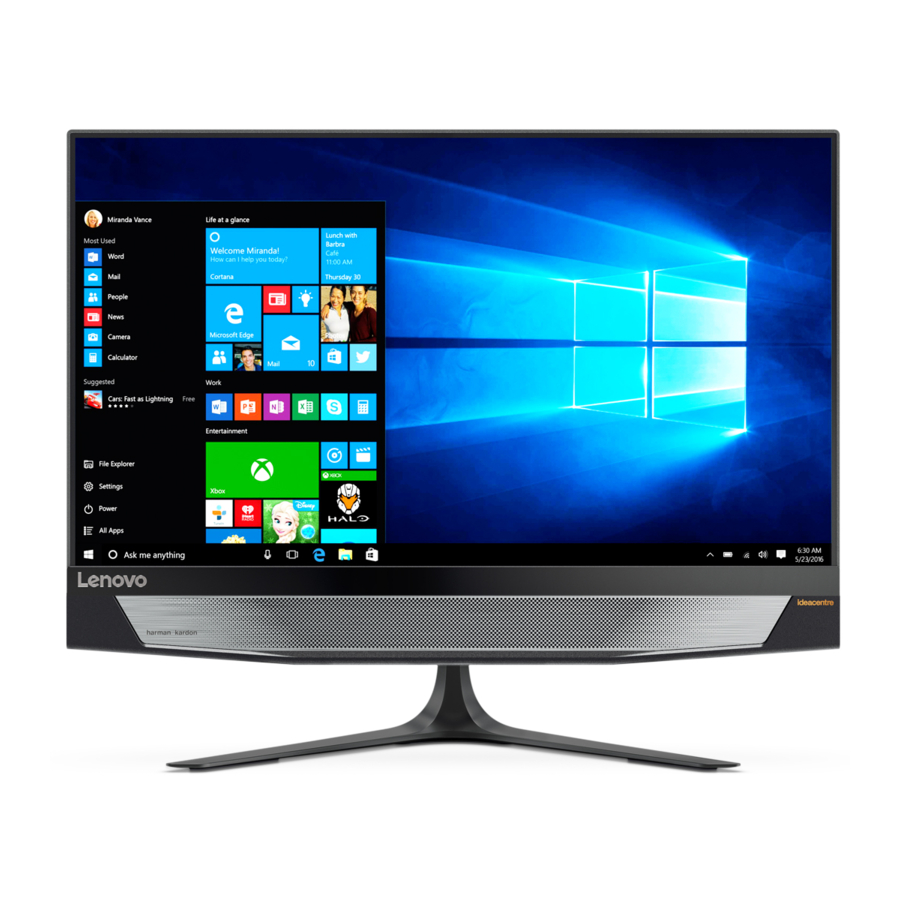

Lenovo ideacentre AIO 720 Series - Panduan Memulai Cepat PC All-in-One

Membongkar

* Hanya model tertentu.

1. Beberapa model mungkin berisi item yang tidak tercantum.
2. Deskripsi dalam panduan ini mungkin berbeda dari apa yang Anda lihat di komputer Anda, tergantung pada model dan konfigurasi komputer.
3. Desain dan spesifikasi produk dapat berubah tanpa pemberitahuan.

Memasang dasar penyangga

Menyesuaikan penyangga komputer

Menghubungkan keyboard dan mouse

CATATAN: Jika komputer Anda dilengkapi dengan keyboard atau mouse nirkabel, ikuti petunjuk pemasangan untuk perangkat tersebut.

Menghubungkan kabel daya

Menyalakan komputer

Tampilan depan komputer

1. Indikator LED kamera
2. Kamera bawaan
3. Mikrofon bawaan

CATATAN: Lepaskan lapisan plastik sebelum menggunakan komputer.
PERHATIAN: Pastikan untuk tidak menghalangi ventilasi udara pada komputer.
Ventilasi udara yang terhalang dapat menyebabkan masalah termal.
PERHATIAN: Jika komputer Anda dilengkapi dengan remote control inframerah (IR), jangan letakkan penerima USB IR pada bidang yang sama dengan layar.

Tampilan kiri dan kanan komputer

1. Konektor USB 3.0
2. Pembaca kartu memori
3. Jack audio kombo¹
4. Sakelar HDMI-in
5. Tombol daya (Power button)

¹ Jack audio kombo: Digunakan untuk menghubungkan headset.

CATATAN:

• Jack audio kombo tidak mendukung mikrofon konvensional.
• Standar industri yang berbeda dapat menyebabkan fungsi perekaman tidak didukung jika headphone atau headset pihak ketiga terhubung.

Tampilan belakang komputer

1. Slot kabel keamanan
2. Konektor daya
3. Konektor Ethernet
4. Konektor HDMI-out
5. Konektor USB 2.0
6. Konektor USB 2.0
7. Konektor USB 3.0
8. Konektor HDMI-in
9. Ventilasi udara

Menghubungkan ke Internet

Anda memerlukan kontrak dengan Penyedia Layanan Internet (ISP) dan beberapa perangkat keras untuk terhubung ke Internet. ISP dan layanan yang mereka tawarkan bervariasi menurut negara. Hubungi ISP Anda untuk layanan yang tersedia di negara Anda. Komputer Anda mendukung jaringan nirkabel (hanya model tertentu) atau kabel yang menghubungkan komputer Anda ke perangkat lain.

Koneksi jaringan kabel

Untuk jaringan kabel, sambungkan salah satu ujung kabel Ethernet (dibeli terpisah) ke konektor Ethernet di komputer Anda, lalu sambungkan ujung lainnya ke router jaringan atau modem broadband. Konsultasikan dengan ISP Anda untuk petunjuk pengaturan terperinci.

CATATAN: Prosedur pemasangan modem dan router broadband bervariasi tergantung pada pabrikannya. Ikuti petunjuk pabrikan.

Koneksi jaringan nirkabel

Untuk jaringan nirkabel, Anda dapat menggunakan antena Wi-Fi bawaan untuk mengakses jaringan rumah nirkabel Anda.
Untuk menghubungkan komputer Anda ke jaringan nirkabel:
Klik atau ketuk ikon jaringan di taskbar, lalu pilih nama router Anda. Klik atau ketuk Connect (Hubungkan), lalu ikuti langkah-langkah di layar.
Uji jaringan nirkabel dengan membuka peramban Web Anda dan mengakses situs Web mana pun.

Sistem bantuan Windows

Sistem bantuan Windows memberi Anda informasi terperinci tentang penggunaan sistem operasi Windows.
Untuk mengakses sistem bantuan Windows, lakukan hal berikut:
Buka menu Start lalu klik atau ketuk Get Started (Mulai) untuk mendapatkan detail selengkapnya.
Anda juga dapat memasukkan Get Started (Mulai) atau apa yang Anda cari di kotak pencarian di taskbar. Anda akan mendapatkan saran dan jawaban untuk pertanyaan Anda tentang Windows dan hasil pencarian terbaik yang tersedia dari PC Anda dan Internet.

Untuk melakukan pemulihan sistem setelah kesalahan serius di Windows 10, klik atau ketuk tombol Start dan pilih Settings (Pengaturan) → Update & security (Pembaruan & keamanan) → Recovery (Pemulihan).
Kemudian, ikuti petunjuk di layar untuk pemulihan sistem.

PERHATIAN: Sistem operasi Windows disediakan oleh Microsoft Corporation. Harap gunakan sesuai dengan PERJANJIAN LISENSI PENGGUNA AKHIR (EULA) antara Anda dan Microsoft. Untuk pertanyaan apa pun terkait sistem operasi, harap hubungi Microsoft secara langsung.

Informasi Layanan dan Dukungan

Informasi berikut menjelaskan dukungan teknis yang tersedia untuk produk Anda, selama masa garansi atau sepanjang masa pakai produk Anda. Lihat Garansi Terbatas Lenovo untuk penjelasan lengkap tentang ketentuan garansi Lenovo. Lihat "Pemberitahuan Garansi Terbatas Lenovo" di bagian selanjutnya dari dokumen ini untuk detail tentang mengakses garansi lengkap. Jika Anda membeli layanan Lenovo, lihat syarat dan ketentuan berikut untuk informasi terperinci:

• Untuk Peningkatan atau Perluasan Layanan Garansi Lenovo, kunjungi: http://support.lenovo.com/lwsu
• Untuk Layanan Perlindungan Kerusakan Akibat Kecelakaan Lenovo, kunjungi: http://support.lenovo.com/ladps
• Dukungan teknis online tersedia selama masa pakai produk di: http://www.lenovo.com/support

Mengakses manual lain

Panduan Informasi Produk Penting telah dimuat sebelumnya ke komputer Anda. Untuk mengakses panduan ini, lakukan hal berikut:

Untuk model yang dilengkapi dengan Lenovo Companion:

1. Buka menu Start lalu klik atau ketuk Lenovo Companion.
2. Klik atau ketuk Support (Dukungan) → User Guide (Panduan Pengguna).

Untuk model tanpa Lenovo Companion:
Buka menu Start lalu klik atau ketuk Manual untuk mengakses panduan ini.

Untuk model tanpa sistem operasi yang sudah diinstal sebelumnya:
Buka situs Web Dukungan Lenovo untuk mengakses manual Anda. Lihat "Mengunduh manual" untuk informasi tambahan.

Membawa komputer

Mengganti atau meningkatkan perangkat keras

Informasi keselamatan untuk mengganti CRU

Jangan buka komputer Anda atau mencoba perbaikan apa pun sebelum membaca "Informasi keselamatan penting" di Panduan Informasi Keselamatan, Garansi, Lingkungan, Daur Ulang dan Panduan Informasi Produk Penting yang disertakan bersama komputer Anda.

Jika Anda tidak lagi memiliki salinan Panduan Informasi Keselamatan, Garansi, Lingkungan, Daur Ulang dan Panduan Informasi Produk Penting ini, Anda dapat memperolehnya secara online dari situs web di http://www.lenovo.com/UserManuals.

Petunjuk pra-pembongkaran

Sebelum melanjutkan dengan prosedur pembongkaran, pastikan Anda melakukan hal berikut:

1. Matikan daya ke sistem dan semua periferal.
2. Cabut semua kabel daya dan sinyal dari komputer.
3. Letakkan sistem di atas permukaan yang rata dan stabil.

CRU untuk komputer Anda meliputi:

• keyboard
• mouse
• modul memori
• adaptor
• hard disk drive
• solid state drive

Bagian ini berisi petunjuk untuk mengganti bagian-bagian berikut:

• Hard disk drive (Ikuti langkah-langkah: )
• Modul memori (Ikuti langkah-langkah: )
• Solid state drive (Ikuti langkah-langkah: )

Mengganti atau meningkatkan perangkat keras

Melepas penutup komputer

Melepas hard disk drive

Mengganti modul memori

Mengganti solid state drive

Informasi berikut mengacu pada tipe mesin ideacentre AIO 720:
F0CM [AIO 720-24IKB/Energy Star]

Lenovo, logo Lenovo, dan ideacentre adalah merek dagang Lenovo di Amerika Serikat, negara lain, atau keduanya.
Windows adalah merek dagang dari grup perusahaan Microsoft.
Nama perusahaan, produk, atau layanan lain mungkin merupakan merek dagang atau merek layanan dari pihak lain.

© Hak Cipta Lenovo 2017. PEMBERITAHUAN HAK TERBATAS DAN DIBATASI: Jika data atau perangkat lunak dikirimkan sesuai dengan kontrak Administrasi Layanan Umum "GSA", penggunaan, reproduksi, atau pengungkapan tunduk pada batasan yang ditetapkan dalam Kontrak
