Panduan Memulai Cepat PC Lenovo ideacentre 510S

Buka Kemasan

Komputer
Keyboard*
Mouse*
Kabel daya
Publikasi

* Hanya model tertentu.

CATATAN: Beberapa model mungkin berisi barang yang tidak tercantum di sini.

Hubungkan keyboard dan mouse

Hubungkan kabel Ethernet

Hubungkan monitor

Pilih voltase yang tepat

Model tertentu dilengkapi dengan sakelar pemilihan voltase. Anda dapat menemukannya di bagian belakang komputer Anda. Model tanpa sakelar pemilihan voltase mengontrol voltase secara otomatis.

Jika rentang suplai listrik adalah 100-127 V AC, atur sakelar ke 115 V.

Jika rentang suplai listrik adalah 200-240 V AC, atur sakelar ke 230 V.

Hubungkan kabel daya

Nyalakan komputer

Menghubungkan ke Internet

Anda memerlukan kontrak dengan Penyedia Layanan Internet (ISP) dan beberapa perangkat keras untuk terhubung ke Internet. ISP dan layanan yang mereka tawarkan bervariasi menurut negara. Hubungi ISP Anda untuk layanan yang tersedia di negara Anda. Komputer Anda mendukung jaringan nirkabel (hanya model tertentu) atau kabel yang menghubungkan komputer Anda ke perangkat lain.

Koneksi jaringan kabel

Untuk jaringan kabel, hubungkan salah satu ujung kabel Ethernet (dibeli terpisah) ke konektor Ethernet di komputer Anda, lalu hubungkan ujung lainnya ke router jaringan atau modem broadband. Konsultasikan dengan ISP Anda untuk instruksi pengaturan terperinci.

CATATAN: Prosedur instalasi modem broadband dan router bervariasi tergantung pada pabrikannya. Ikuti instruksi pabrikan.

Koneksi jaringan nirkabel

Untuk jaringan nirkabel, Anda dapat menggunakan antena Wi-Fi bawaan untuk mengakses jaringan rumah nirkabel Anda.
Untuk menghubungkan komputer Anda ke jaringan nirkabel:
Klik atau ketuk ikon jaringan di taskbar, lalu pilih nama router Anda. Klik atau ketuk "Connect" (Hubungkan), lalu ikuti langkah-langkah di layar. Uji jaringan nirkabel dengan membuka browser Web Anda dan mengakses situs Web apa pun.

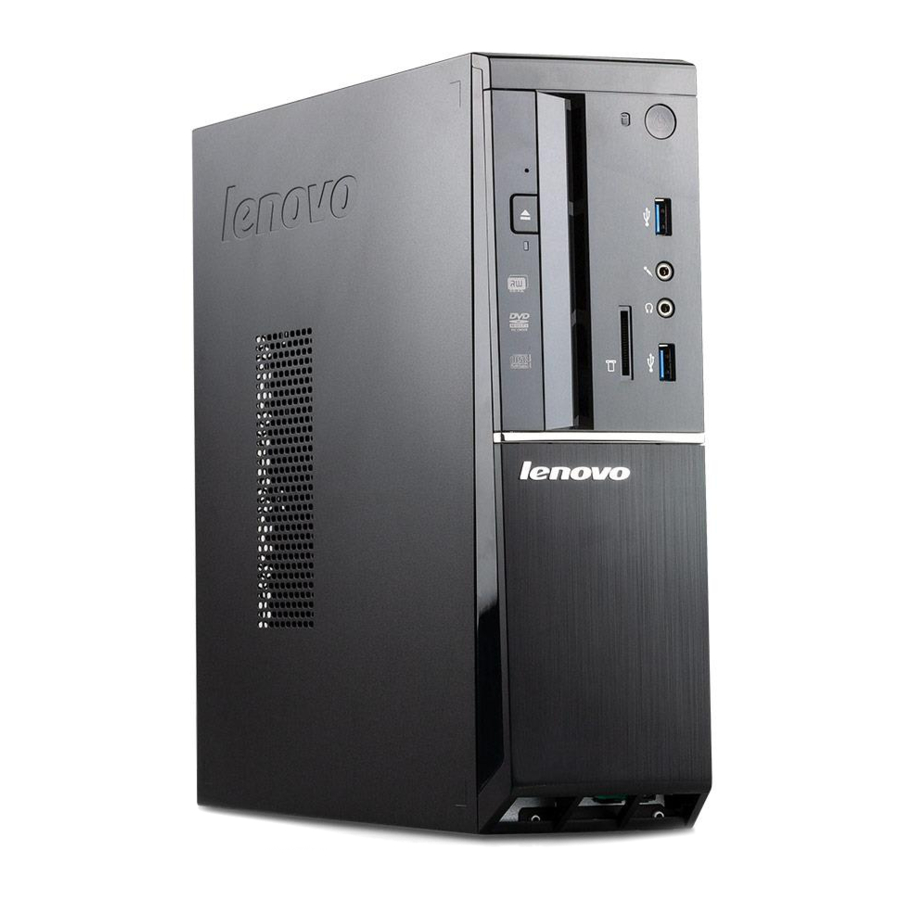

Tampilan depan komputer

1. Indikator hard disk drive
2. Tombol daya
3. Optical Drive ¹
4. Konektor USB 3.0 (2)
5. Konektor mikrofon
6. Konektor headphone
7. Pembaca kartu memori ¹

¹ Hanya model tertentu.

PERHATIAN: Pastikan untuk tidak menghalangi ventilasi udara apa pun di komputer.
Ventilasi udara yang terhalang dapat menyebabkan masalah termal.
CATATAN: Komputer ini hanya dapat ditempatkan dalam posisi vertikal.
PERHATIAN: Jangan memasukkan disk 3 inci ke dalam optical drive.

Tampilan belakang komputer

1. Konektor daya
2. Konektor serial
3. Slot kunci pengaman
4. Konektor HDMI
5. Konektor VGA on-board
6. Konektor USB 3.0 (2)
7. Konektor USB 2.0 (2)
8. Konektor Ethernet
9. Konektor mikrofon
10. Konektor audio line-out
11. Konektor audio line-in
12. Area kartu PCI Express ¹
13. Slot antena Wi-Fi

¹ Kartu yang berbeda menyediakan konektor yang berbeda.

CATATAN: Jika model Anda memiliki dua konektor monitor VGA, pastikan untuk menggunakan konektor pada adaptor grafis.

Sistem bantuan Windows

Sistem bantuan Windows memberi Anda informasi terperinci tentang penggunaan sistem operasi Windows.
Untuk mengakses sistem bantuan Windows, lakukan hal berikut:
Buka menu Start lalu klik atau ketuk "Get Started" (Mulai) untuk mendapatkan detail selengkapnya. Anda juga dapat memasukkan "Get Started" (Mulai) atau apa yang Anda cari di kotak pencarian di taskbar. Anda akan mendapatkan saran dan jawaban atas pertanyaan Anda tentang Windows dan hasil pencarian terbaik yang tersedia dari PC Anda dan Internet.

Untuk melakukan pemulihan sistem setelah kesalahan serius di Windows 10, klik atau ketuk tombol Start dan pilih "Settings" (Pengaturan) → "Update & security" (Pembaruan & keamanan) → "Recovery" (Pemulihan). Kemudian, ikuti instruksi di layar untuk pemulihan sistem.

PERHATIAN: Sistem operasi Windows disediakan oleh Microsoft Corporation. Harap gunakan sesuai dengan PERJANJIAN LISENSI PENGGUNA AKHIR (EULA) antara Anda dan Microsoft. Untuk pertanyaan apa pun terkait dengan sistem operasi, harap hubungi Microsoft secara langsung.

Informasi Layanan dan Dukungan

Informasi berikut menjelaskan dukungan teknis yang tersedia untuk produk Anda, selama masa garansi atau sepanjang masa pakai produk Anda. Lihat Garansi Terbatas Lenovo untuk penjelasan lengkap tentang ketentuan garansi Lenovo. Lihat "Pemberitahuan Garansi Terbatas Lenovo" di bagian selanjutnya dari dokumen ini untuk detail tentang mengakses garansi lengkap. Jika Anda membeli layanan Lenovo, lihat syarat dan ketentuan berikut untuk informasi terperinci:

• Untuk Peningkatan atau Perpanjangan Layanan Garansi Lenovo,
  kunjungi: http://support.lenovo.com/lwsu
• Untuk Layanan Perlindungan Kerusakan Tidak Disengaja Lenovo,
  kunjungi: http://support.lenovo.com/ladps
• Dukungan teknis online tersedia selama masa pakai produk di:
  http://www.lenovo.com/support

Informasi keselamatan untuk mengganti CRU

Jangan buka komputer Anda atau mencoba perbaikan apa pun sebelum membaca "Informasi keselamatan penting" di Panduan Informasi Keselamatan, Garansi, Lingkungan, Daur Ulang dan Panduan Informasi Produk Penting yang disertakan dengan komputer Anda.

Instruksi pra-pembongkaran

Sebelum melanjutkan dengan prosedur pembongkaran, pastikan Anda melakukan hal berikut:

1. Matikan daya ke sistem dan semua periferal.
2. Cabut semua kabel daya dan sinyal dari komputer.
3. Tempatkan sistem pada permukaan yang rata dan stabil.

CRU untuk komputer Anda meliputi:

• keyboard
• mouse
• kabel daya
• modul memori
• optical drive
• rakitan heat sink dan kipas
• kartu PCI Express

Bagian ini berisi instruksi untuk mengganti bagian-bagian berikut:

• Modul memori
• Optical drive
• Rakitan heat sink dan kipas
• Kartu PCI Express

Mengganti atau meningkatkan perangkat keras

Melepas penutup komputer

Mengganti modul memori

Mengganti optical drive

Mengganti rakitan heat sink dan kipas

Mengganti kartu PCI Express

Informasi berikut mengacu pada jenis mesin ideacentre 510S: 90FN [510S-08ISH / Energy Star]

Lenovo, logo Lenovo, dan ideacentre adalah merek dagang Lenovo di Amerika Serikat, negara lain, atau keduanya. Windows adalah merek dagang dari grup perusahaan Microsoft. Nama perusahaan, produk, atau layanan lain mungkin merupakan merek dagang atau merek layanan dari pihak lain.

© Hak Cipta Lenovo 2016. PEMBERITAHUAN HAK TERBATAS DAN DIBATASI: Jika data atau perangkat lunak dikirimkan sesuai dengan kontrak Administrasi Layanan Umum "GSA", penggunaan, reproduksi, atau pengungkapan tunduk pada batasan yang ditetapkan dalam Kontrak
