Lenovo ideacentre 510S - PC Greitos pradžios vadovas

Išpakavimas

Kompiuteris
Klaviatūra*
Pelė*
Maitinimo laidas
Publikacijos

* Tik pasirinkti modeliai.

PASTABA: Kai kuriuose modeliuose gali būti elementų, kurie čia nepaminėti.

Klaviatūros ir pelės prijungimas

Ethernet kabelio prijungimas

Monitoriaus prijungimas

Tinkamos įtampos pasirinkimas

Pasirinkti modeliai turi įtampos pasirinkimo jungiklį. Jį galite rasti kompiuterio gale. Modeliai be įtampos pasirinkimo jungiklio įtampą reguliuoja automatiškai.

Jei elektros tiekimo diapazonas yra 100-127 V AC, nustatykite jungiklį į 115 V.

Jei elektros tiekimo diapazonas yra 200-240 V AC, nustatykite jungiklį į 230 V.

Maitinimo kabelio prijungimas

Kompiuterio įjungimas

Prisijungimas prie interneto

Norint prisijungti prie interneto, reikia sutarties su interneto paslaugų teikėju (ISP) ir tam tikros aparatinės įrangos. IPT ir jų siūlomos paslaugos įvairiose šalyse skiriasi. Kreipkitės į savo IPT dėl paslaugų, teikiamų jūsų šalyje. Jūsų kompiuteris palaiko belaidžius (tik pasirinkti modeliai) arba laidinius tinklus, kurie jungia jūsų kompiuterį su kitais įrenginiais.

Laidinis tinklo ryšys

Norėdami prisijungti prie laidinių tinklų, vieną Ethernet kabelio (įsigyjamas atskirai) galą prijunkite prie Ethernet jungties kompiuteryje, o kitą galą prijunkite prie tinklo maršrutizatoriaus arba plačiajuosčio ryšio modemą. Išsamias sąrankos instrukcijas rasite pas savo IPT.

PASTABA: Plačiajuosčio ryšio modemo ir maršrutizatoriaus diegimo procedūros skiriasi priklausomai nuo gamintojo. Vykdykite gamintojo instrukcijas.

Belaidis tinklo ryšys

Norėdami prisijungti prie belaidžių tinklų, galite naudoti įmontuotą "Wi-Fi" anteną, kad pasiektumėte savo belaidį namų tinklą.
Norėdami prijungti kompiuterį prie belaidžio tinklo:
Spustelėkite arba palieskite tinklo piktogramą užduočių juostoje, tada pasirinkite maršrutizatoriaus pavadinimą. Spustelėkite arba palieskite "Connect" (Prisijungti), tada atlikite ekrane nurodytus veiksmus. Patikrinkite belaidį tinklą atidarydami žiniatinklio naršyklę ir pasiekdami bet kurią žiniatinklio svetainę.

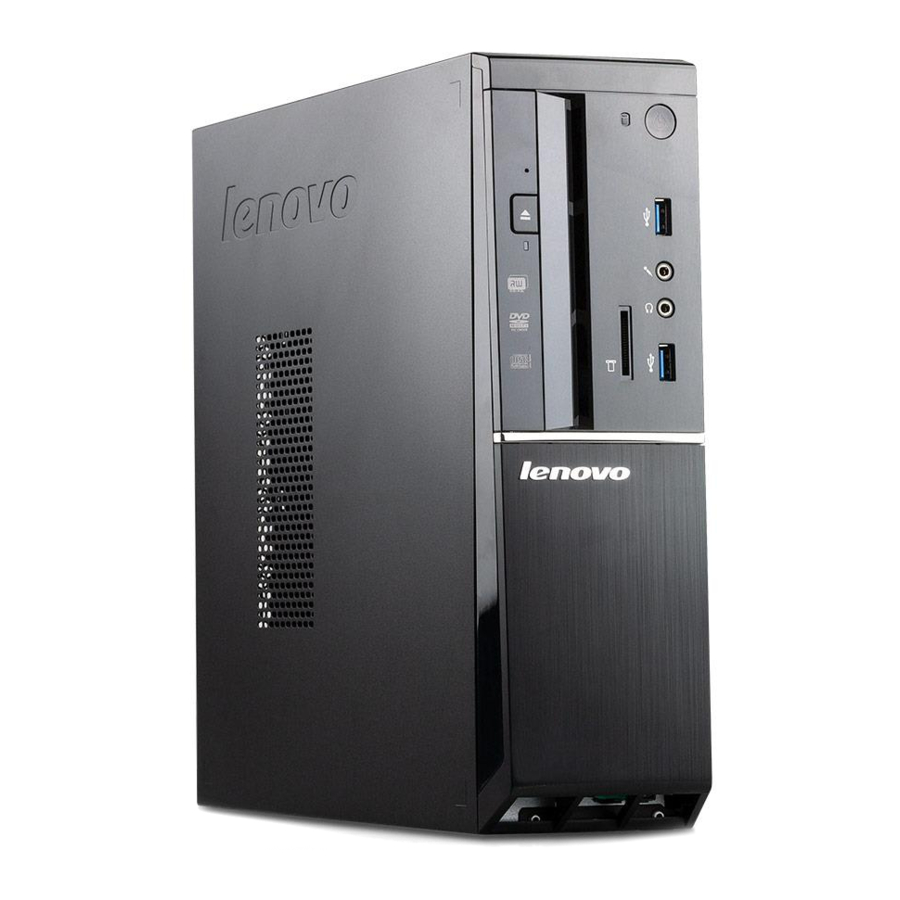

Kompiuterio priekinis vaizdas

1. Kietojo disko indikatorius
2. Maitinimo mygtukas
3. Optinis įrenginys ¹
4. USB 3.0 jungtys (2)
5. Mikrofono jungtis
6. Ausinių jungtis
7. Atminties kortelių skaitytuvas ¹

¹ Tik pasirinkti modeliai.

DĖMESIO: Būtinai neužblokuokite jokių oro angų ant kompiuterio.
Užblokuotos oro angos gali sukelti šiluminių problemų.
PASTABA: Šį kompiuterį galima statyti tik vertikalioje padėtyje.
DĖMESIO: Nedėkite 3 colių diskų į optinį įrenginį.

Kompiuterio galinis vaizdas

1. Maitinimo jungtis
2. Nuoseklioji jungtis
3. Apsaugos užrakto lizdas
4. HDMI jungtis
5. Integruota VGA jungtis
6. USB 3.0 jungtys (2)
7. USB 2.0 jungtys (2)
8. Ethernet jungtis
9. Mikrofono jungtis
10. Garso linijos išvesties jungtis
11. Garso linijos įvesties jungtis
12. PCI Express kortelės sritis ¹
13. "Wi-Fi" antenos lizdas

¹ Skirtingos kortelės turi skirtingas jungtis.

PASTABA: Jei jūsų modelyje yra dvi VGA monitoriaus jungtys, būtinai naudokite jungtį ant grafikos adapterio.

Windows pagalbos sistema

Windows pagalbos sistema suteikia jums išsamios informacijos apie "Windows" operacinės sistemos naudojimą.
Norėdami pasiekti "Windows" pagalbos sistemą, atlikite šiuos veiksmus:
Atidarykite "Start" (Pradžia) meniu ir spustelėkite arba palieskite "Get Started" (Pradėti), kad gautumėte daugiau informacijos. Taip pat galite įvesti "Get Started" (Pradėti) arba tai, ko ieškote, paieškos laukelyje užduočių juostoje. Gausite pasiūlymų ir atsakymų į klausimus apie "Windows" ir geriausius paieškos rezultatus, pasiekiamus iš jūsų kompiuterio ir interneto.

Norėdami atlikti sistemos atkūrimą po rimtos klaidos sistemoje "Windows 10", spustelėkite arba palieskite "Start" (Pradžia) mygtuką ir pasirinkite "Settings" (Nustatymai) → "Update & security" (Atnaujinimas ir sauga) → "Recovery" (Atkūrimas). Tada vykdykite ekrane pateikiamas instrukcijas, kad atkurtumėte sistemą.

DĖMESIO: "Windows" operacinę sistemą teikia "Microsoft Corporation". Naudokite ją pagal GALUTINIO VARTOTOJO LICENCIJOS SUTARTĮ (EULA), sudarytą tarp jūsų ir "Microsoft". Jei turite klausimų, susijusių su operacine sistema, kreipkitės tiesiogiai į "Microsoft".

Aptarnavimo ir palaikymo informacija

Šioje informacijoje aprašoma techninė pagalba, kurią galite gauti savo produktui garantiniu laikotarpiu arba per visą produkto gyvavimo laikotarpį. Išsamų "Lenovo" garantijos sąlygų paaiškinimą rasite "Lenovo" ribotoje garantijoje. Išsamią informaciją apie visos garantijos pasiekimą rasite skyriuje "Lenovo" ribotos garantijos pranešimas" (Lenovo Limited Warranty notice) vėliau šiame dokumente. Jei įsigijote "Lenovo" paslaugas, išsamią informaciją rasite šiose sąlygose:

• "Lenovo" garantinio aptarnavimo atnaujinimams arba pratęsimams,
  eikite į: http://support.lenovo.com/lwsu
• "Lenovo" atsitiktinės žalos apsaugos paslaugoms,
  eikite į: http://support.lenovo.com/ladps
• Techninė pagalba internetu teikiama per visą produkto gyvavimo laikotarpį adresu:
  http://www.lenovo.com/support

Saugos informacija apie CRU keitimą

Neatidarykite kompiuterio ir nebandykite jo taisyti, kol neperskaitėte skyriaus "Svarbi saugos informacija" (Important safety information) saugos, garantijos, aplinkosaugos, perdirbimo informacijos vadove ir svarbios produkto informacijos vadove, kurie buvo pridėti prie jūsų kompiuterio.

Instrukcijos prieš išardymą

Prieš tęsdami išardymo procedūrą, įsitikinkite, kad atlikote šiuos veiksmus:

1. Išjunkite sistemos ir visų periferinių įrenginių maitinimą.
2. Atjunkite visus maitinimo ir signalo kabelius nuo kompiuterio.
3. Padėkite sistemą ant lygaus, stabilaus paviršiaus.

Jūsų kompiuterio CRU apima:

• klaviatūra
• pelė
• maitinimo laidas
• atminties modulis
• optinis įrenginys
• šilumos šalintuvo ir ventiliatoriaus mazgas
• PCI Express kortelė

Šiame skyriuje pateikiamos instrukcijos, kaip pakeisti šias dalis:

• Atminties modulis
• Optinis įrenginys
• Šilumos šalintuvo ir ventiliatoriaus mazgas
• PCI Express kortelė

Aparatinės įrangos keitimas arba atnaujinimas

Kompiuterio dangtelio nuėmimas

Atminties modulio keitimas

Optinio įrenginio keitimas

Šilumos šalintuvo ir ventiliatoriaus mazgo keitimas

PCI Express kortelės keitimas

Ši informacija taikoma ideacentre 510S mašinos tipui: 90FN [510S-08ISH / Energy Star]

Lenovo, "Lenovo" logotipas ir ideacentre yra "Lenovo" prekių ženklai Jungtinėse Amerikos Valstijose, kitose šalyse arba abiejose. "Windows" yra "Microsoft" įmonių grupės prekių ženklas. Kiti įmonių, produktų ar paslaugų pavadinimai gali būti kitų asmenų prekių ženklai arba paslaugų ženklai.

© Autorių teisės "Lenovo" 2016. APRIBOTOJI IR APRIBOTA TEISIŲ PASTABA: Jei duomenys ar programinė įranga pristatomi pagal Bendrųjų paslaugų administracijos "GSA" sutartį, naudojimui, atkūrimui ar atskleidimui taikomi sutartyje nustatyti apribojimai
