Seri Lenovo ideacentre 720 - Panduan Memulai Cepat Komputer

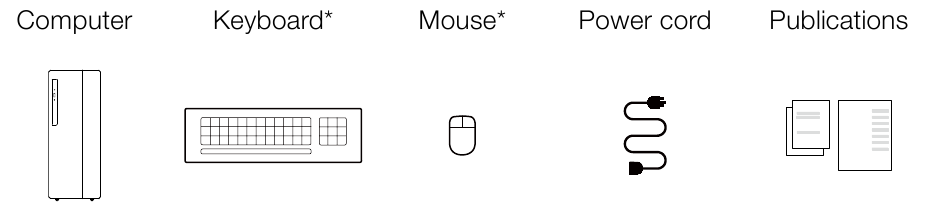

Membongkar

* Hanya model tertentu.

CATATAN: Beberapa model mungkin berisi item yang tidak tercantum di sini.

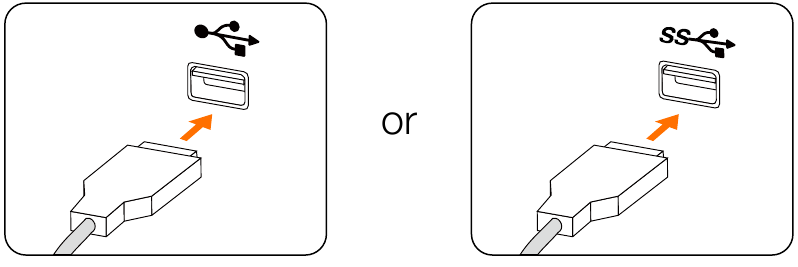

Menghubungkan keyboard dan mouse

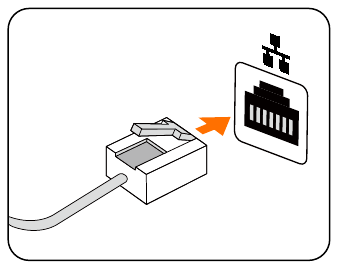

Menghubungkan kabel Ethernet

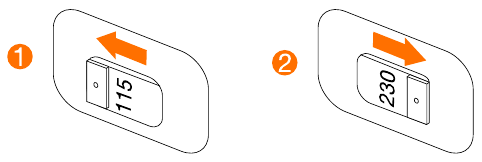

Memilih voltase yang tepat

Model tertentu dilengkapi dengan sakelar pemilihan voltase. Anda dapat menemukannya di bagian belakang komputer Anda. Model tanpa sakelar pemilihan voltase mengontrol voltase secara otomatis.
Jika rentang suplai listrik adalah 100-127 V AC, atur sakelar ke 115 V.
Jika rentang suplai listrik adalah 200-240 V AC, atur sakelar ke 230 V.

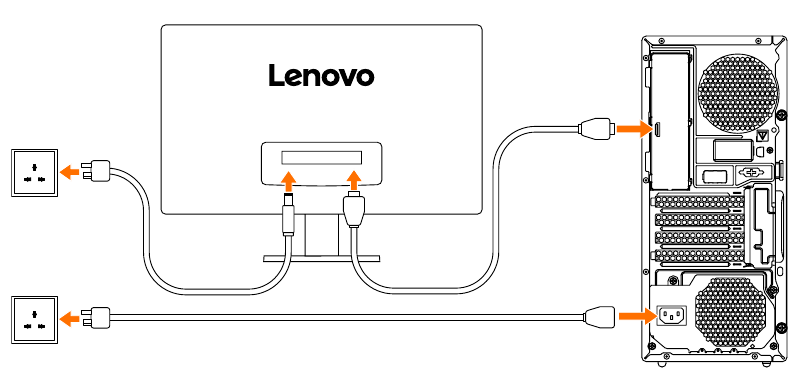

Menghubungkan monitor dan kabel daya

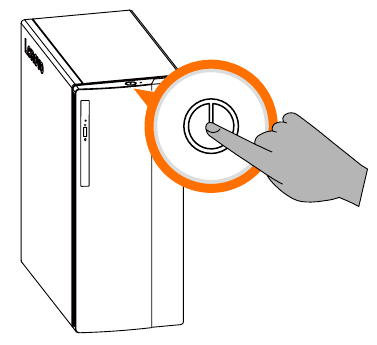

Menyalakan komputer

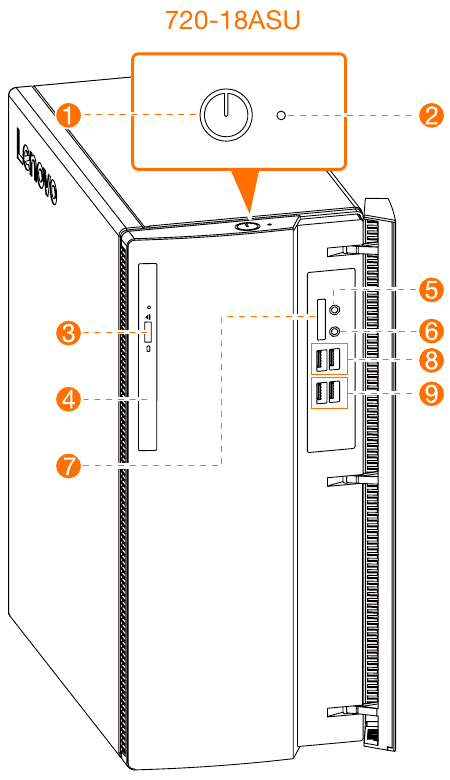

Tampilan depan komputer

1. Tombol daya (Power button)
2. Indikator hard disk drive
3. Tombol mengeluarkan drive optik ¹
4. Drive optik ¹
5. Konektor mikrofon
6. Konektor headphone
7. Pembaca kartu memori ¹
8. Konektor USB 3.0 (2)
9. Konektor USB 2.0 (2)

1. Tombol daya (Power button)
2. Indikator hard disk drive
3. Tombol mengeluarkan drive optik ¹
4. Drive optik ¹
5. Konektor mikrofon
6. Konektor headphone
7. Pembaca kartu memori ¹
8. Konektor USB 3.0 (2)
9. Konektor USB 3.0 (2)

¹ Hanya model tertentu.

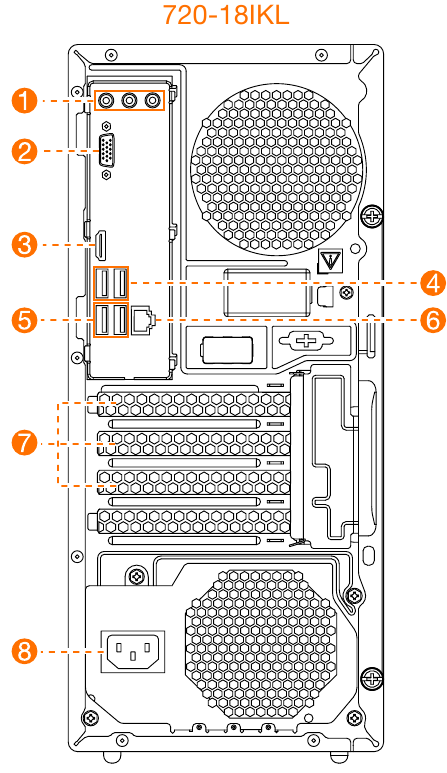

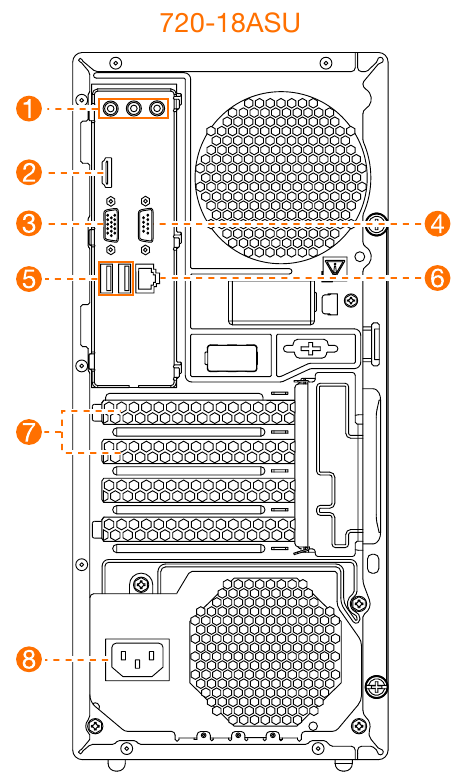

Tampilan belakang komputer

1. Konektor audio
2. Konektor HDMI-out
3. Konektor VGA-out
4. Konektor serial
5. Konektor USB 2.0 (2)
6. Konektor Ethernet
7. Slot kartu ekspansi
8. Konektor daya

1. Konektor audio
2. Konektor VGA-out
3. Konektor HDMI-out
4. Konektor USB 3.0 (2)
5. Konektor USB 2.0 (2)
6. Konektor Ethernet
7. Slot kartu ekspansi
8. Konektor daya

CATATAN: Jika model Anda memiliki dua konektor monitor VGA, pastikan untuk menggunakan konektor pada adaptor grafis.
PERHATIAN: Jangan buka penutup antena Wi-Fi.

Mengganti atau meningkatkan perangkat keras

Informasi keselamatan untuk mengganti CRU
Jangan buka komputer Anda atau mencoba perbaikan apa pun sebelum membaca "Informasi keselamatan penting" di Panduan Informasi Keselamatan, Garansi, Lingkungan, Daur Ulang dan Panduan Informasi Produk Penting yang disertakan dengan komputer Anda. Jika Anda tidak lagi memiliki salinan Panduan Informasi Keselamatan, Garansi, Lingkungan, Daur Ulang dan Panduan Informasi Produk Penting ini, Anda dapat memperolehnya secara online dari situs web di http://www.lenovo.com/UserManuals.

Instruksi pra-pembongkaran
Sebelum melanjutkan dengan prosedur pembongkaran, pastikan Anda melakukan hal berikut:

1. Matikan daya ke sistem dan semua periferal.
2. Cabut semua kabel daya dan sinyal dari komputer.
3. Letakkan sistem di atas permukaan yang rata dan stabil.

CRU untuk komputer Anda termasuk: keyboard, mouse, hard disk drive, drive optik, adaptor PCI express, modul pembaca kartu memori, dan modul memori.
Bagian ini berisi instruksi untuk mengganti bagian-bagian berikut:

• Hard disk drive (Ikuti langkah-langkah:)
• Drive optik (Ikuti langkah-langkah: )
• Adaptor PCI express (Ikuti langkah-langkah: )
• Modul pembaca kartu memori (Ikuti langkah-langkah: )
• Modul memori (Ikuti langkah-langkah: )

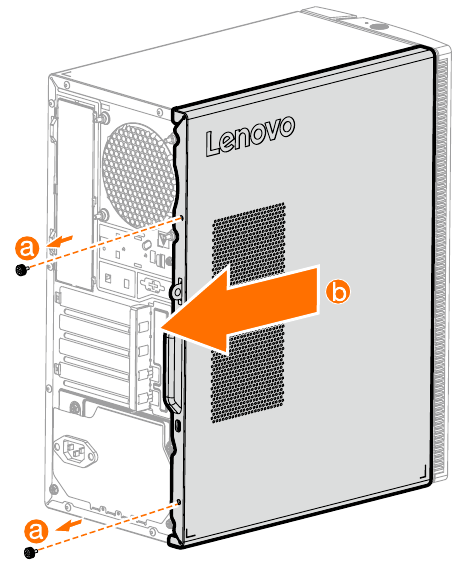

1. Melepas penutup komputer

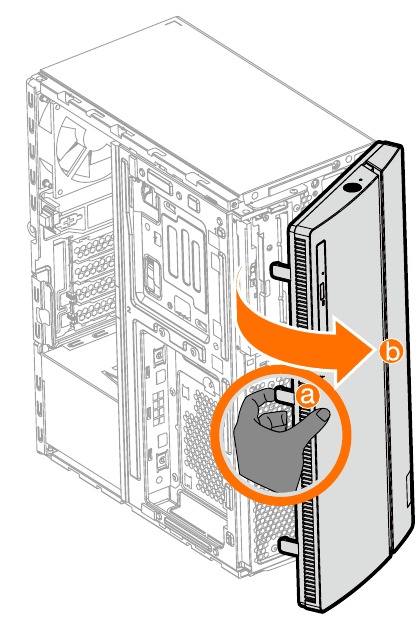

2. Melepas bezel depan

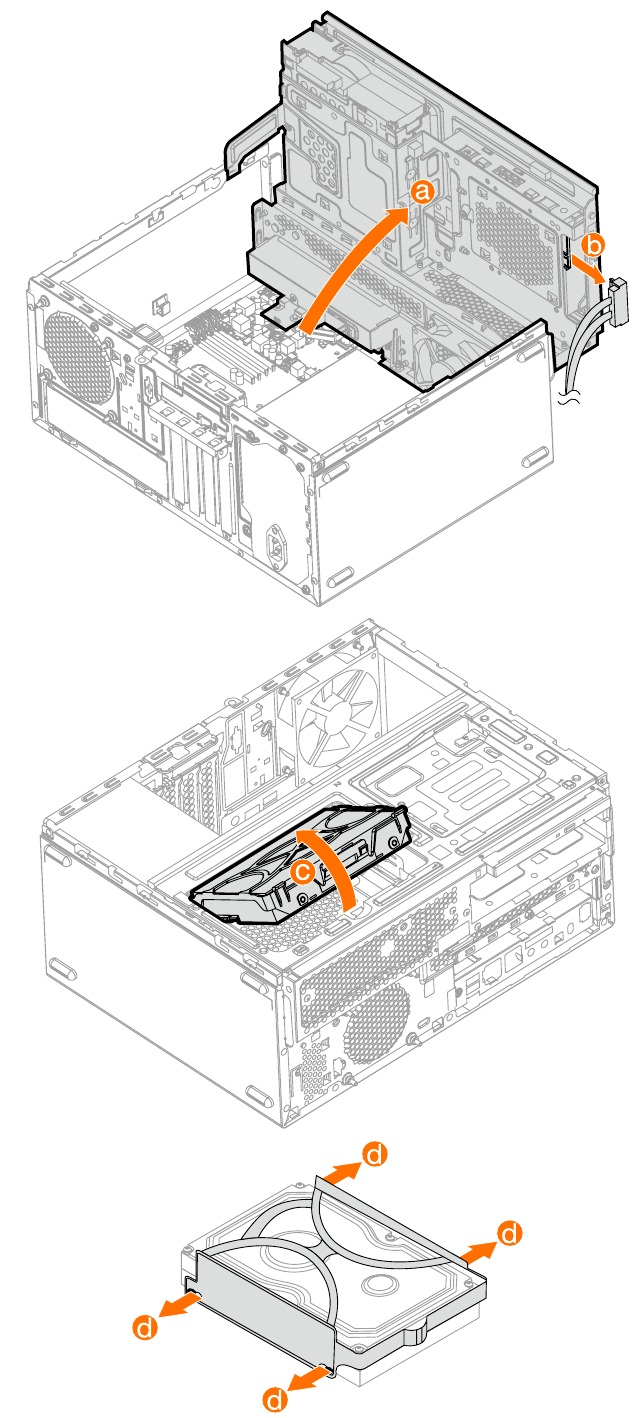

3. Mengganti hard disk drive

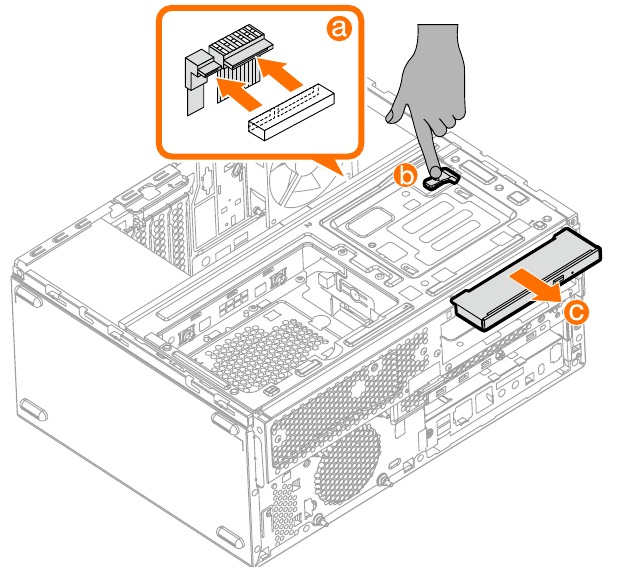

4. Mengganti drive optik

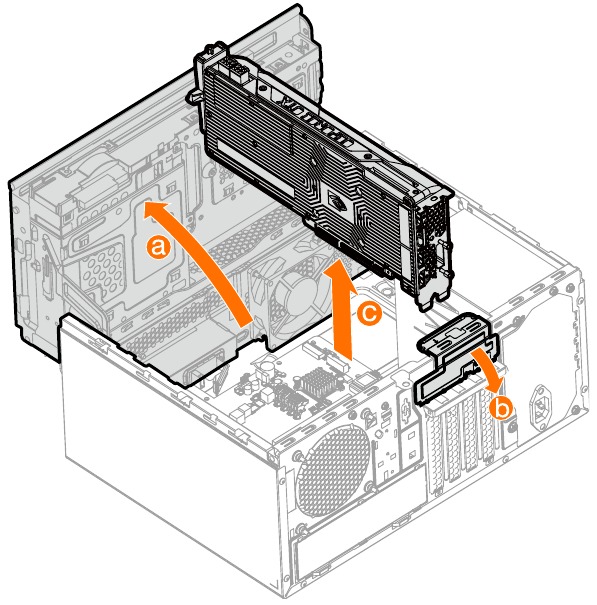

5. Mengganti adaptor PCI express

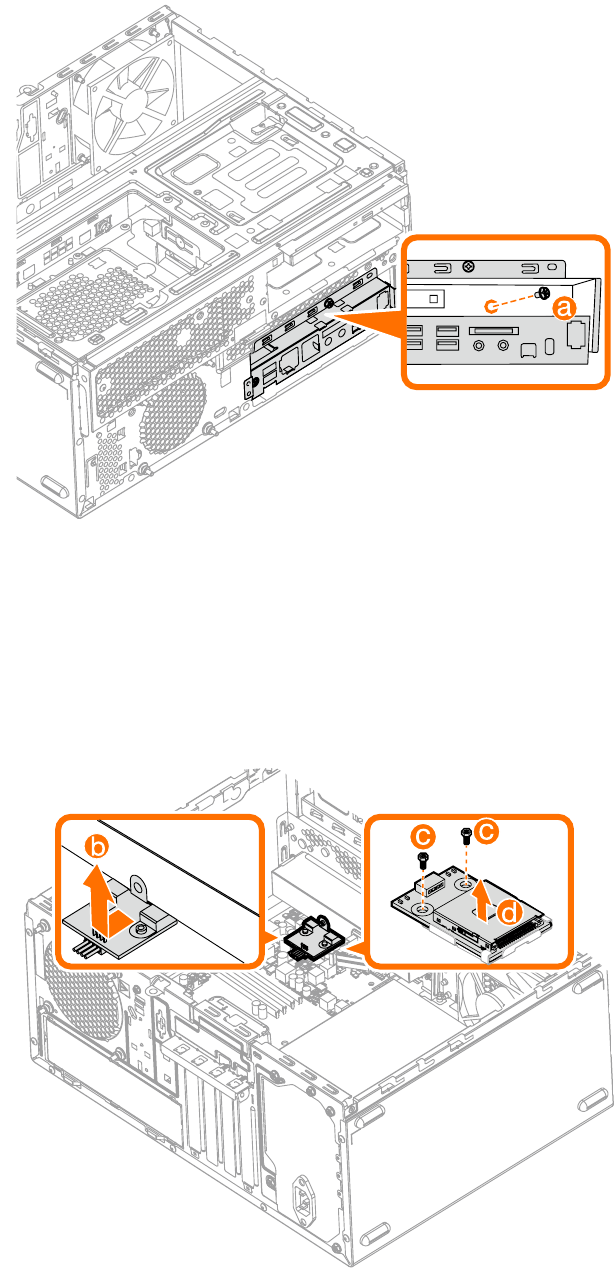

6. Mengganti modul pembaca kartu memori

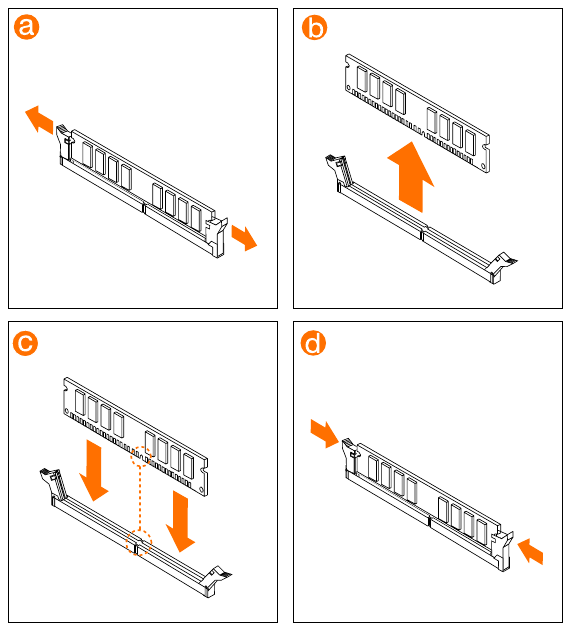

7. Mengganti modul memori


Menghubungkan ke Internet

Anda memerlukan kontrak dengan Penyedia Layanan Internet (ISP) dan beberapa perangkat keras untuk terhubung ke Internet. ISP dan layanan yang mereka tawarkan bervariasi menurut negara. Hubungi ISP Anda untuk layanan yang tersedia di negara Anda. Komputer Anda mendukung jaringan nirkabel (hanya model tertentu) atau kabel yang menghubungkan komputer Anda ke perangkat lain.

Koneksi jaringan kabel
Untuk jaringan kabel, sambungkan salah satu ujung kabel Ethernet (dibeli terpisah) ke konektor Ethernet di komputer Anda, lalu sambungkan ujung lainnya ke router jaringan atau modem broadband. Konsultasikan dengan ISP Anda untuk instruksi pengaturan terperinci.
CATATAN: Prosedur instalasi modem dan router broadband bervariasi tergantung pada pabrikannya. Ikuti instruksi pabrikan.

Koneksi jaringan nirkabel
Untuk jaringan nirkabel, Anda dapat menggunakan antena Wi-Fi bawaan untuk mengakses jaringan rumah nirkabel Anda. Untuk menghubungkan komputer Anda ke jaringan nirkabel: Klik atau ketuk ikon jaringan di taskbar, lalu pilih nama router Anda. Klik atau ketuk Hubungkan (Connect), lalu ikuti langkah-langkah di layar. Uji jaringan nirkabel dengan membuka browser Web Anda dan mengakses situs Web apa pun.

Sistem bantuan Windows

Sistem bantuan Windows memberi Anda informasi terperinci tentang penggunaan sistem operasi Windows. Untuk mengakses sistem bantuan Windows, lakukan hal berikut: Buka menu Mulai (Start) lalu klik atau ketuk Mulai (Get Started) untuk mendapatkan detail lebih lanjut. Anda juga dapat memasukkan Mulai (Get Started) atau apa yang Anda cari di kotak pencarian di taskbar. Anda akan mendapatkan saran dan jawaban untuk pertanyaan Anda tentang Windows dan hasil pencarian terbaik yang tersedia dari PC Anda dan Internet. Untuk melakukan pemulihan sistem setelah kesalahan serius di Windows 10, klik atau ketuk tombol Mulai (Start) dan pilih Pengaturan (Settings) → Perbarui & keamanan (Update & security) → Pemulihan (Recovery). Kemudian, ikuti instruksi di layar untuk pemulihan sistem.
PERHATIAN: Sistem operasi Windows disediakan oleh Microsoft Corporation. Harap gunakan sesuai dengan PERJANJIAN LISENSI PENGGUNA AKHIR (EULA) antara Anda dan Microsoft. Untuk pertanyaan apa pun terkait sistem operasi, harap hubungi Microsoft secara langsung.

Mengakses manual lain

Panduan Informasi Produk Penting telah dimuat sebelumnya ke komputer Anda. Untuk mengakses panduan ini, lakukan hal berikut:
Untuk model yang dilengkapi dengan Lenovo Companion:

1. Buka menu Mulai (Start) lalu klik atau ketuk Lenovo Companion.
2. Klik atau ketuk Dukungan (Support) → Panduan Pengguna (User Guide).

Untuk model tanpa Lenovo Companion:
Buka menu Mulai (Start) lalu klik atau ketuk Manual untuk mengakses panduan ini.
Untuk model tanpa sistem operasi yang sudah diinstal sebelumnya:
Buka situs Web Dukungan Lenovo untuk mengakses manual Anda. Lihat "Mengunduh manual" untuk informasi tambahan.

Informasi Layanan dan Dukungan

Informasi berikut menjelaskan dukungan teknis yang tersedia untuk produk Anda, selama masa garansi atau sepanjang masa pakai produk Anda. Lihat Garansi Terbatas Lenovo untuk penjelasan lengkap tentang ketentuan garansi Lenovo. Lihat "Pemberitahuan Garansi Terbatas Lenovo" di bagian selanjutnya dari dokumen ini untuk detail tentang mengakses garansi lengkap. Jika Anda membeli layanan Lenovo, lihat syarat dan ketentuan berikut untuk informasi terperinci:

• Untuk Peningkatan atau Perpanjangan Layanan Garansi Lenovo, buka: http://support.lenovo.com/lwsu
• Untuk Layanan Perlindungan Kerusakan Tidak Disengaja Lenovo, buka: http://support.lenovo.com/ladps
• Dukungan teknis online tersedia selama masa pakai produk di: http://www.lenovo.com/support

Informasi berikut mengacu pada tipe mesin seri ideacentre 720: 90H1 [720-18ASU/Energy Star] / 90H0 [720-18IKL/Energy Star]
Deskripsi dalam panduan ini mungkin berbeda dari apa yang Anda lihat di komputer Anda, tergantung pada model dan konfigurasi komputer. Desain dan spesifikasi produk dapat berubah tanpa pemberitahuan. Lenovo, logo Lenovo, dan ideacentre adalah merek dagang Lenovo di Amerika Serikat, negara lain, atau keduanya. Windows adalah merek dagang dari grup perusahaan Microsoft. Nama perusahaan, produk, atau layanan lain mungkin merupakan merek dagang atau merek layanan dari pihak lain.
© Hak Cipta Lenovo 2017. PEMBERITAHUAN HAK TERBATAS DAN DIBATASI: Jika data atau perangkat lunak dikirimkan sesuai dengan kontrak Administrasi Layanan Umum "GSA", penggunaan, reproduksi, atau pengungkapan tunduk pada batasan yang ditetapkan dalam Kontrak No. GS-35F-05925.
