Lenovo ideacentre 720 Series - Arvuti kiirjuhend

Lahtipakkimine

* Ainult valitud mudelid.

MÄRKUS: Mõned mudelid võivad sisaldada esemeid, mida siin pole loetletud.

Klaviatuuri ja hiire ühendamine

Etherneti kaabli ühendamine

Õige pinge valimine

Valitud mudelid on varustatud pinge valiku lülitiga. Leiate selle oma arvuti tagaküljelt. Mudelid ilma pinge valiku lülitita reguleerivad pinget automaatselt.
Kui elektrivarustuse vahemik on 100-127 V AC, seadke lüliti asendisse 115 V.
Kui elektrivarustuse vahemik on 200-240 V AC, seadke lüliti asendisse 230 V.

Monitor ja toitekaabli ühendamine

Arvuti sisselülitamine

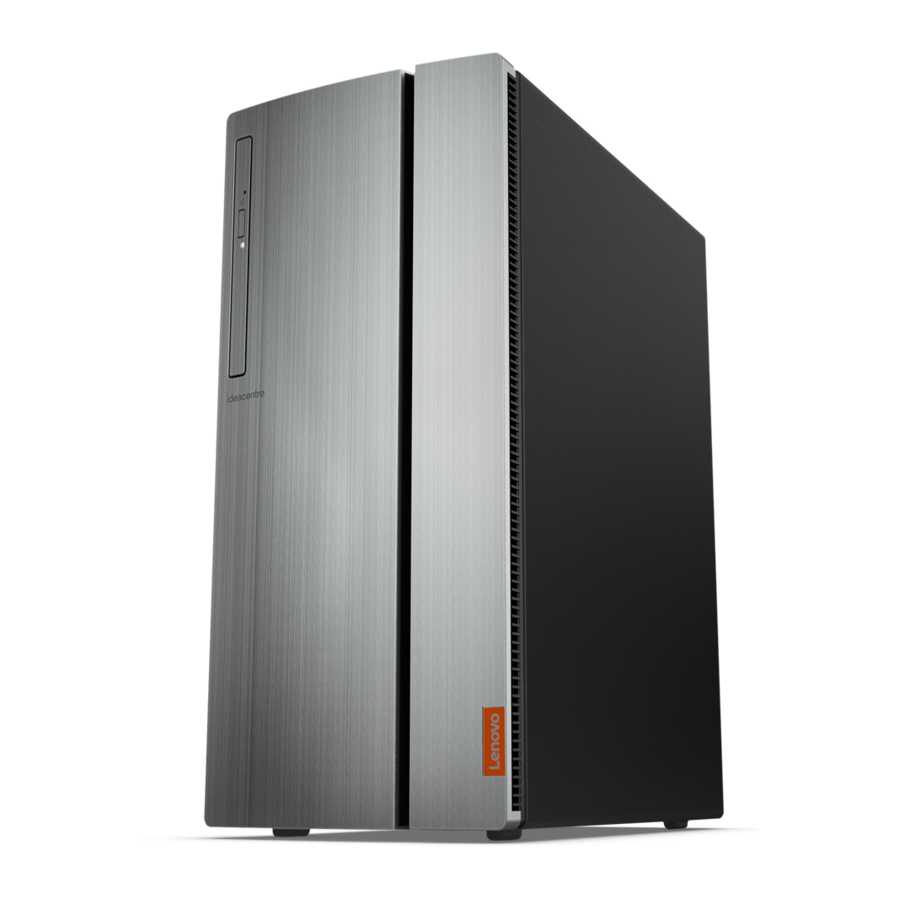

Arvuti esivaade

1. Toitenupp (Power button)
2. Kõvaketta indikaator
3. Optilise draivi väljutusnupp ¹
4. Optiline draiv ¹
5. Mikrofoni pistik
6. Kõrvaklappide pistik
7. Mälukaardi lugeja ¹
8. USB 3.0 pistikud (2)
9. USB 2.0 pistikud (2)

1. Toitenupp (Power button)
2. Kõvaketta indikaator
3. Optilise draivi väljutusnupp ¹
4. Optiline draiv ¹
5. Mikrofoni pistik
6. Kõrvaklappide pistik
7. Mälukaardi lugeja ¹
8. USB 3.0 pistikud (2)
9. USB 3.0 pistikud (2)

¹ Ainult valitud mudelid.

Arvuti tagavaade

1. Audio pistikud
2. HDMI-väljund pistik
3. VGA-väljund pistik
4. Jadapistik
5. USB 2.0 pistikud (2)
6. Etherneti pistik
7. Laienduskaardi pesad
8. Toitepistik

1. Audio pistikud
2. VGA-väljund pistik
3. HDMI-väljund pistik
4. USB 3.0 pistikud (2)
5. USB 2.0 pistikud (2)
6. Etherneti pistik
7. Laienduskaardi pesad
8. Toitepistik

MÄRKUS: Kui teie mudelil on kaks VGA monitori pistikut, kasutage kindlasti graafikaadapteri pistikut.
TÄHELEPANU: Ärge avage Wi-Fi antenni katet.

Riistvara asendamine või uuendamine

Ohutusteave CRU-de asendamiseks
Ärge avage oma arvutit ega proovige teha remonti enne, kui olete lugenud "Olulist ohutusteavet" ohutus-, garantii-, keskkonna- ja ringlussevõtu teabe juhendis ja olulise tooteteabe juhendis, mis oli teie arvutiga kaasas. Kui teil pole enam seda ohutus-, garantii-, keskkonna- ja ringlussevõtu teabe juhendi ja olulise tooteteabe juhendi koopiat, saate selle veebisaidilt http://www.lenovo.com/UserManuals.

Eelnevad lahtivõtmise juhised
Enne lahtivõtmise protseduuriga jätkamist veenduge, et olete teinud järgmist:

1. Lülitage süsteemi ja kõigi välisseadmete toide välja.
2. Ühendage kõik toite- ja signaalikaablid arvutist lahti.
3. Asetage süsteem tasasele, stabiilsele pinnale.

Teie arvuti CRU-d hõlmavad: klaviatuuri, hiirt, kõvaketast, optilist draivi, PCI express adapterit, mälukaardi lugeja moodulit ja mälumoodulit.
See osa sisaldab juhiseid järgmiste osade asendamiseks:

• Kõvaketas (Järgige samme:)
• Optiline draiv (Järgige samme: )
• PCI express adapter (Järgige samme: )
• Mälukaardi lugeja moodul (Järgige samme: )
• Mälumoodul (Järgige samme: )

1. Arvuti katte eemaldamine


2. Esipaneeli eemaldamine


3. Kõvaketta asendamine


4. Optilise draivi asendamine


5. PCI express adapteri asendamine


6. Mälukaardi lugeja mooduli asendamine


7. Mälumooduli asendamine


Interneti ühendamine

Interneti ühendamiseks vajate lepingut Interneti-teenuse pakkujaga (ISP) ja mõnda riistvara. Interneti-teenuse pakkujad ja nende pakutavad teenused on riigiti erinevad. Võtke ühendust oma Interneti-teenuse pakkujaga, et saada teavet teie riigis saadaolevate teenuste kohta. Teie arvuti toetab traadita (ainult valitud mudelid) või juhtmega võrke, mis ühendavad teie arvuti teiste seadmetega.

Juhtmega võrguühendus
Juhtmega võrkude puhul ühendage Etherneti kaabli (ostetakse eraldi) üks ots oma arvuti Etherneti pistikuga ja seejärel ühendage teine ots võrguruuteri või lairiba modemiga. Üksikasjalike seadistusjuhiste saamiseks pöörduge oma Interneti-teenuse pakkuja poole.
MÄRKUS: Lairiba modemi ja ruuteri paigaldamise protseduurid on tootjast olenevalt erinevad. Järgige tootja juhiseid.

Traadita võrguühendus
Traadita võrkude puhul saate oma traadita koduvõrku pääsemiseks kasutada sisseehitatud Wi-Fi antenni. Arvuti ühendamiseks traadita võrguga: klõpsake või puudutage tegumiribal võrguikooni, seejärel valige oma ruuteri nimi. Klõpsake või puudutage nuppu Ühenda (Connect) ja järgige ekraanil kuvatavaid juhiseid. Testige traadita võrku, avades oma veebibrauseri ja pääsedes juurde mis tahes veebisaidile.

Windowsi spikrisüsteem

Windowsi spikrisüsteem pakub teile üksikasjalikku teavet Windowsi operatsioonisüsteemi kasutamise kohta. Windowsi spikrisüsteemile juurdepääsuks tehke järgmist: avage menüü Start ja seejärel klõpsake või puudutage nuppu Alustamine (Get Started), et saada rohkem üksikasju. Samuti võite sisestada Alustamine (Get Started) või selle, mida otsite, tegumiribal olevasse otsingukasti. Saate soovitusi ja vastuseid oma küsimustele Windowsi kohta ning parimaid otsingutulemusi, mis on saadaval teie arvutist ja Internetist. Süsteemi taastamiseks pärast tõsist viga opsüsteemis Windows 10 klõpsake või puudutage nuppu Start ja valige Sätted (Settings) → Uuendamine ja turvalisus (Update & security) → Taastamine (Recovery). Seejärel järgige süsteemi taastamiseks ekraanil kuvatavaid juhiseid.
TÄHELEPANU: Windowsi operatsioonisüsteemi pakub Microsoft Corporation. Kasutage seda vastavalt teie ja Microsofti vahelisele LÕPPKASUTAJA LITSENTSILEPINGULE (EULA). Kõigi operatsioonisüsteemiga seotud küsimuste korral võtke otse ühendust Microsoftiga.

Muude juhendite juurde pääsemine

Olulise tooteteabe juhend on teie arvutisse eelinstallitud. Sellele juhendile juurdepääsuks tehke järgmist:
Lenovo Companioniga kaasas olevate mudelite puhul:

1. Avage menüü Start ja seejärel klõpsake või puudutage Lenovo Companionit.
2. Klõpsake või puudutage Tugi (Support) → Kasutusjuhend (User Guide).

Mudelite puhul, millel pole Lenovo Companionit:
Sellele juhendile juurdepääsuks avage menüü Start ja seejärel klõpsake või puudutage nuppu Juhend (Manual).
Mudelite puhul, millel pole eelinstallitud operatsioonisüsteeme:
Juhenditele juurdepääsuks minge Lenovo tugiveebisaidile. Lisateabe saamiseks vaadake jaotist "Juhendite allalaadimine".

Teenindus- ja tugiteave

Järgmine teave kirjeldab tehnilist tuge, mis on teie tootele saadaval garantiiajal või kogu toote eluea jooksul. Lenovo garantiitingimuste täieliku selgituse saamiseks vaadake Lenovo piiratud garantiid. Täieliku garantiiga tutvumise üksikasjade saamiseks vaadake selle dokumendi hilisemat jaotist "Lenovo piiratud garantii teade". Kui ostsite Lenovo teenuseid, vaadake üksikasjaliku teabe saamiseks järgmisi tingimusi:

• Lenovo garantiiteenuse uuenduste või laienduste kohta minge aadressile: http://support.lenovo.com/lwsu
• Lenovo juhusliku kahju kaitseteenuste kohta minge aadressile: http://support.lenovo.com/ladps
• Veebipõhine tehniline tugi on toote eluea jooksul saadaval aadressil: http://www.lenovo.com/support

Järgmine teave viitab ideacentre 720 seeria masinatüübile: 90H1 [720-18ASU/Energy Star] / 90H0 [720-18IKL/Energy Star]
Selles juhendis olevad kirjeldused võivad erineda sellest, mida näete oma arvutis, olenevalt arvuti mudelist ja konfiguratsioonist. Toote disaini ja spetsifikatsioone võidakse ette teatamata muuta. Lenovo, Lenovo logo ja ideacentre on Lenovo kaubamärgid Ameerika Ühendriikides, teistes riikides või mõlemas. Windows on Microsofti ettevõtete grupi kaubamärk. Muud ettevõtete, toodete või teenuste nimed võivad olla teiste kaubamärgid või teenusemärgid.
© Autoriõigus Lenovo 2017. PIIRATUD JA RESTRIKTEERITUD ÕIGUSTE TEADE: Kui andmeid või tarkvara tarnitakse vastavalt üldteenuste administratsiooni "GSA" lepingule, kehtivad kasutamisele, reprodutseerimisele või avalikustamisele piirangud, mis on sätestatud lepingus nr GS-35F-05925.
