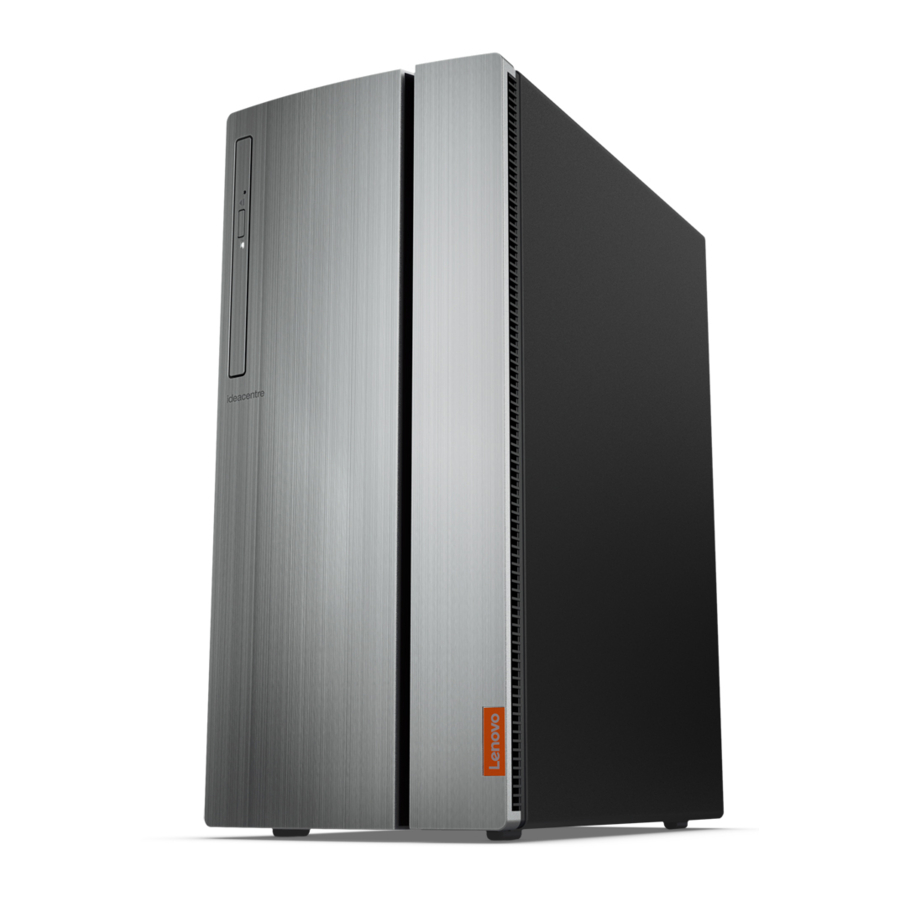

Lenovo ideacentre 720 Series - Guia de Início Rápido do Computador

Desembalando

* Apenas modelos selecionados.

NOTA: Alguns modelos podem conter itens não listados aqui.

Conectando o teclado e o mouse

Conectando o cabo Ethernet

Escolhendo a voltagem correta

Modelos selecionados são equipados com uma chave seletora de voltagem. Você pode encontrá-la na parte traseira do seu computador. Modelos sem uma chave seletora de voltagem controlam a voltagem automaticamente.
Se a faixa de fornecimento de eletricidade for 100-127 V AC, ajuste a chave para 115 V.
Se a faixa de fornecimento de eletricidade for 200-240 V AC, ajuste a chave para 230 V.

Conectando o monitor e o cabo de alimentação

Ligando o computador

Visão frontal do computador

1. Power button (Botão de energia)
2. Hard disk drive indicator (Indicador da unidade de disco rígido)
3. Optical drive eject button ¹ (Botão de ejeção da unidade óptica)
4. Optical drive ¹ (Unidade óptica)
5. Microphone connector (Conector do microfone)
6. Headphone connector (Conector do fone de ouvido)
7. Memory card reader ¹ (Leitor de cartão de memória)
8. USB 3.0 connectors (2) (Conectores USB 3.0 (2))
9. USB 2.0 connectors (2) (Conectores USB 2.0 (2))

1. Power button (Botão de energia)
2. Hard disk drive indicator (Indicador da unidade de disco rígido)
3. Optical drive eject button ¹ (Botão de ejeção da unidade óptica)
4. Optical drive ¹ (Unidade óptica)
5. Microphone connector (Conector do microfone)
6. Headphone connector (Conector do fone de ouvido)
7. Memory card reader ¹ (Leitor de cartão de memória)
8. USB 3.0 connectors (2) (Conectores USB 3.0 (2))
9. USB 3.0 connectors (2) (Conectores USB 3.0 (2))

¹ Apenas modelos selecionados.

Visão traseira do computador

1. Audio connectors (Conectores de áudio)
2. HDMI-out connector (Conector HDMI de saída)
3. VGA-out connector (Conector VGA de saída)
4. Serial connector (Conector serial)
5. USB 2.0 connectors (2) (Conectores USB 2.0 (2))
6. Ethernet connector (Conector Ethernet)
7. Expansion card slots (Slots de placa de expansão)
8. Power connector (Conector de energia)

1. Audio connectors (Conectores de áudio)
2. VGA-out connector (Conector VGA de saída)
3. HDMI-out connector (Conector HDMI de saída)
4. USB 3.0 connectors (2) (Conectores USB 3.0 (2))
5. USB 2.0 connectors (2) (Conectores USB 2.0 (2))
6. Ethernet connector (Conector Ethernet)
7. Expansion card slots (Slots de placa de expansão)
8. Power connector (Conector de energia)

NOTA: Se o seu modelo tiver dois conectores de monitor VGA, certifique-se de usar o conector no adaptador gráfico.
ATENÇÃO: Não abra a tampa da antena Wi-Fi.

Substituindo ou atualizando hardware

Informações de segurança para substituir CRUs
Não abra seu computador ou tente fazer qualquer reparo antes de ler as "Informações de segurança importantes" no Guia de Informações de Segurança, Garantia, Meio Ambiente e Reciclagem e no Guia de Informações Importantes do Produto que foi incluído com seu computador. Se você não tiver mais esta cópia do Guia de Informações de Segurança, Garantia, Meio Ambiente e Reciclagem e do Guia de Informações Importantes do Produto, você pode obter um online no site http://www.lenovo.com/UserManuals.

Instruções de pré-desmontagem
Antes de prosseguir com o procedimento de desmontagem, certifique-se de fazer o seguinte:

1. Desligue a energia do sistema e de todos os periféricos.
2. Desconecte todos os cabos de alimentação e sinal do computador.
3. Coloque o sistema em uma superfície plana e estável.

As CRUs para seu computador incluem: teclado, mouse, unidade de disco rígido, unidade óptica, adaptador PCI express, módulo leitor de cartão de memória e módulo de memória.
Esta parte contém instruções para substituir as seguintes peças:

• Unidade de disco rígido (Siga os passos:)
• Unidade óptica (Siga os passos: )
• Adaptador PCI express (Siga os passos: )
• Módulo leitor de cartão de memória (Siga os passos: )
• Módulo de memória (Siga os passos: )

1. Removendo a tampa do computador


2. Removendo a moldura frontal


3. Substituindo uma unidade de disco rígido


4. Substituindo a unidade óptica


5. Substituindo um adaptador PCI express


6. Substituindo o módulo leitor de cartão de memória


7. Substituindo um módulo de memória


Conectando-se à Internet

Você precisa de um contrato com um Provedor de Serviços de Internet (ISP) e algum hardware para se conectar à Internet. Os ISPs e os serviços que eles oferecem variam de acordo com o país. Entre em contato com seu ISP para obter os serviços disponíveis em seu país. Seu computador suporta redes sem fio (apenas modelos selecionados) ou redes com fio que conectam seu computador a outros dispositivos.

Conexão de rede com fio
Para redes com fio, conecte uma extremidade de um cabo Ethernet (adquirido separadamente) ao conector Ethernet em seu computador e, em seguida, conecte a outra extremidade ao roteador de rede ou modem de banda larga. Consulte seu ISP para obter instruções de configuração detalhadas.
NOTA: Os procedimentos de instalação do modem de banda larga e do roteador variam dependendo do fabricante. Siga as instruções do fabricante.

Conexão de rede sem fio
Para redes sem fio, você pode usar a antena Wi-Fi integrada para acessar sua rede doméstica sem fio. Para conectar seu computador à rede sem fio: Clique ou toque no ícone de rede na barra de tarefas e, em seguida, selecione o nome do seu roteador. Clique ou toque em Connect (Conectar) e, em seguida, siga os passos na tela. Teste a rede sem fio abrindo seu navegador da Web e acessando qualquer site da Web.

Sistema de ajuda do Windows

O sistema de ajuda do Windows fornece informações detalhadas sobre o uso do sistema operacional Windows. Para acessar o sistema de ajuda do Windows, faça o seguinte: Abra o menu Iniciar e, em seguida, clique ou toque em Get Started (Começar) para obter mais detalhes. Você também pode inserir Get Started (Começar) ou o que você está procurando na caixa de pesquisa na barra de tarefas. Você receberá sugestões e respostas para suas perguntas sobre o Windows e os melhores resultados de pesquisa disponíveis em seu PC e na Internet. Para realizar a recuperação do sistema após um erro grave no Windows 10, clique ou toque no botão Start (Iniciar) e selecione Settings (Configurações) → Update & security (Atualização e segurança) → Recovery (Recuperação). Em seguida, siga as instruções na tela para a recuperação do sistema.
ATENÇÃO: O sistema operacional Windows é fornecido pela Microsoft Corporation. Use-o de acordo com o CONTRATO DE LICENÇA DE USUÁRIO FINAL (EULA) entre você e a Microsoft. Para qualquer pergunta relacionada ao sistema operacional, entre em contato com a Microsoft diretamente.

Acessando outros manuais

O Guia de Informações Importantes do Produto foi pré-carregado em seu computador. Para acessar este guia, faça o seguinte:
Para modelos que vêm com Lenovo Companion:

1. Abra o menu Iniciar e, em seguida, clique ou toque em Lenovo Companion.
2. Clique ou toque em Support (Suporte) → User Guide (Guia do Usuário).

Para modelos sem Lenovo Companion:
Abra o menu Iniciar e, em seguida, clique ou toque em Manual para acessar este guia.
Para modelos sem sistemas operacionais pré-instalados:
Vá para o site de Suporte da Lenovo para acessar seus manuais. Consulte "Downloading manuals" (Baixando manuais) para obter informações adicionais.

Informações de serviço e suporte

As informações a seguir descrevem o suporte técnico que está disponível para seu produto, durante o período de garantia ou durante toda a vida útil do seu produto. Consulte a Garantia Limitada da Lenovo para obter uma explicação completa dos termos de garantia da Lenovo. Consulte "Aviso de Garantia Limitada da Lenovo" mais adiante neste documento para obter detalhes sobre como acessar a garantia completa. Se você adquiriu os serviços da Lenovo, consulte os seguintes termos e condições para obter informações detalhadas:

• Para Upgrades ou Extensões de Serviço de Garantia da Lenovo, vá para: http://support.lenovo.com/lwsu
• Para Serviços de Proteção contra Danos Acidentais da Lenovo, vá para: http://support.lenovo.com/ladps
• O suporte técnico online está disponível durante a vida útil de um produto em: http://www.lenovo.com/support

As informações a seguir referem-se ao tipo de máquina ideacentre 720 series: 90H1 [720-18ASU/Energy Star] / 90H0 [720-18IKL/Energy Star]
As descrições neste guia podem ser diferentes do que você vê em seu computador, dependendo do modelo e da configuração do computador. O design e as especificações do produto podem ser alterados sem aviso prévio. Lenovo, o logotipo da Lenovo e ideacentre são marcas comerciais da Lenovo nos Estados Unidos, em outros países ou em ambos. Windows é uma marca comercial do grupo de empresas Microsoft. Outros nomes de empresas, produtos ou serviços podem ser marcas comerciais ou marcas de serviço de terceiros.
