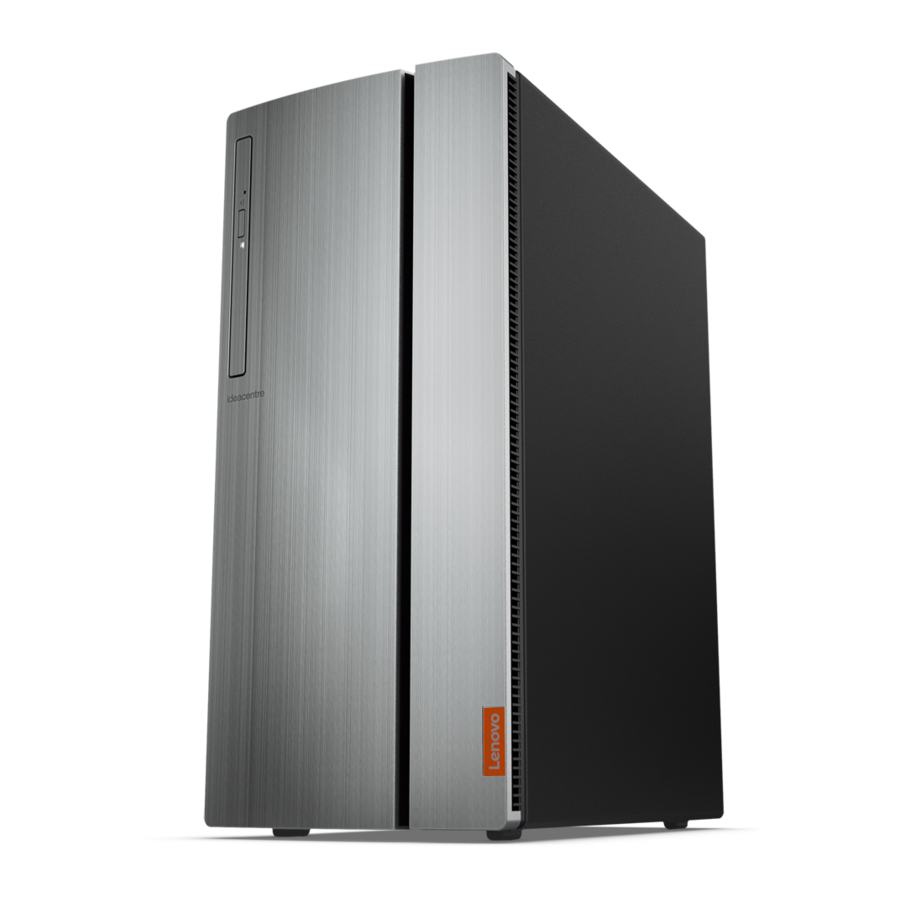

Lenovo ideacentre 720 Series - Tietokoneen pikaopas

Pakkauksen purkaminen

* Vain tietyt mallit.

HUOMAUTUS: Jotkin mallit saattavat sisältää tässä luettelemattomia kohteita.

Näppäimistön ja hiiren liittäminen

Ethernet-kaapelin liittäminen

Oikean jännitteen valitseminen

Tietyt mallit on varustettu jännitteen valintakytkimellä. Löydät sen tietokoneen takaosasta. Mallit, joissa ei ole jännitteen valintakytkintä, säätävät jännitettä automaattisesti.
Jos sähkönsyöttöalue on 100-127 V AC, aseta kytkin asentoon 115 V.
Jos sähkönsyöttöalue on 200-240 V AC, aseta kytkin asentoon 230 V.

Näytön ja virtajohdon liittäminen

Tietokoneen käynnistäminen

Tietokoneen etuosa

1. Virtapainike (Power button)
2. Kiintolevyn merkkivalo (Hard disk drive indicator)
3. Optisen aseman poistopainike (Optical drive eject button) ¹
4. Optinen asema (Optical drive) ¹
5. Mikrofoniliitin (Microphone connector)
6. Kuulokeliitin (Headphone connector)
7. Muistikortinlukija (Memory card reader) ¹
8. USB 3.0 -liittimet (2)
9. USB 2.0 -liittimet (2)

1. Virtapainike (Power button)
2. Kiintolevyn merkkivalo (Hard disk drive indicator)
3. Optisen aseman poistopainike (Optical drive eject button) ¹
4. Optinen asema (Optical drive) ¹
5. Mikrofoniliitin (Microphone connector)
6. Kuulokeliitin (Headphone connector)
7. Muistikortinlukija (Memory card reader) ¹
8. USB 3.0 -liittimet (2)
9. USB 3.0 -liittimet (2)

¹ Vain tietyt mallit.

Tietokoneen takaosa

1. Ääniliittimet (Audio connectors)
2. HDMI-ulostuloliitin (HDMI-out connector)
3. VGA-ulostuloliitin (VGA-out connector)
4. Sarjaliitin (Serial connector)
5. USB 2.0 -liittimet (2)
6. Ethernet-liitin (Ethernet connector)
7. Laajennuskorttipaikat (Expansion card slots)
8. Virtaliitin (Power connector)

1. Ääniliittimet (Audio connectors)
2. VGA-ulostuloliitin (VGA-out connector)
3. HDMI-ulostuloliitin (HDMI-out connector)
4. USB 3.0 -liittimet (2)
5. USB 2.0 -liittimet (2)
6. Ethernet-liitin (Ethernet connector)
7. Laajennuskorttipaikat (Expansion card slots)
8. Virtaliitin (Power connector)

HUOMAUTUS: Jos mallissasi on kaksi VGA-näyttöliitintä, muista käyttää näytönohjaimen liitintä.
HUOMIO: Älä avaa Wi-Fi-antennin kantta.

Laitteiston vaihtaminen tai päivittäminen

Turvallisuustiedot CRU:n vaihtamista varten
Älä avaa tietokonetta tai yritä tehdä korjauksia ennen kuin olet lukenut "Tärkeitä turvallisuustietoja" -kohdan turvallisuus-, takuu-, ympäristö- ja kierrätystiedoissa Oppaassa ja tärkeissä tuotetiedoissa, jotka toimitettiin tietokoneen mukana. Jos sinulla ei enää ole tätä turvallisuus-, takuu-, ympäristö- ja kierrätystietojen Oppaasta ja tärkeistä tuotetiedoista, voit hankkia sen verkossa osoitteesta http://www.lenovo.com/UserManuals.

Ohjeet ennen purkamista
Ennen kuin jatkat purkamista, varmista, että teet seuraavat toimet:

1. Katkaise virta järjestelmästä ja kaikista oheislaitteista.
2. Irrota kaikki virta- ja signaalikaapelit tietokoneesta.
3. Aseta järjestelmä tasaiselle, vakaalle alustalle.

Tietokoneesi CRU:t sisältävät: näppäimistön, hiiren, kiintolevyn, optisen aseman, PCI Express -sovittimen, muistikortinlukijamoduulin ja muistimoduulin.
Tämä osa sisältää ohjeet seuraavien osien vaihtamiseen:

• Kiintolevy (Seuraa vaiheita:)
• Optinen asema (Seuraa vaiheita: )
• PCI Express -sovitin (Seuraa vaiheita: )
• Muistikortinlukijamoduuli (Seuraa vaiheita: )
• Muistimoduuli (Seuraa vaiheita: )

1. Tietokoneen kannen irrottaminen


2. Etukehikon irrottaminen


3. Kiintolevyn vaihtaminen


4. Optisen aseman vaihtaminen


5. PCI Express -sovittimen vaihtaminen


6. Muistikortinlukijamoduulin vaihtaminen


7. Muistimoduulin vaihtaminen


Yhteyden muodostaminen Internetiin

Tarvitset sopimuksen Internet-palveluntarjoajan (ISP) kanssa ja joitain laitteita, jotta voit muodostaa yhteyden Internetiin. Internet-palveluntarjoajat ja heidän tarjoamansa palvelut vaihtelevat maittain. Ota yhteyttä Internet-palveluntarjoajaasi saadaksesi lisätietoja maassasi saatavilla olevista palveluista. Tietokoneesi tukee langattomia (vain tietyt mallit) tai langallisia verkkoja, jotka yhdistävät tietokoneesi muihin laitteisiin.

Langallinen verkkoyhteys
Langallisia verkkoja varten liitä Ethernet-kaapelin (ostettava erikseen) toinen pää tietokoneesi Ethernet-liittimeen ja liitä sitten toinen pää verkkoreitittimeen tai laajakaistamodeemiin. Katso tarkemmat asennusohjeet Internet-palveluntarjoajaltasi.
HUOMAUTUS: Laajakaistamodeemin ja reitittimen asennusmenetelmät vaihtelevat valmistajasta riippuen. Noudata valmistajan ohjeita.

Langaton verkkoyhteys
Langattomia verkkoja varten voit käyttää sisäänrakennettua Wi-Fi-antennia päästäksesi langattomaan kotiverkkoosi. Yhdistä tietokoneesi langattomaan verkkoon seuraavasti: Napsauta tai napauta verkkokuvaketta tehtäväpalkissa ja valitse sitten reitittimesi nimi. Napsauta tai napauta Yhdistä (Connect) ja noudata sitten näytön ohjeita. Testaa langaton verkko avaamalla verkkoselain ja käyttämällä mitä tahansa verkkosivustoa.

Windows-ohjejärjestelmä

Windows-ohjejärjestelmä tarjoaa sinulle yksityiskohtaista tietoa Windows-käyttöjärjestelmän käytöstä. Pääset Windows-ohjejärjestelmään seuraavasti: Avaa Käynnistä-valikko ja napsauta tai napauta sitten Aloitus (Get Started) saadaksesi lisätietoja. Voit myös kirjoittaa Aloitus (Get Started) tai etsimäsi tehtäväpalkin hakukenttään. Saat ehdotuksia ja vastauksia kysymyksiisi Windowsista ja parhaat hakutulokset, jotka ovat saatavilla tietokoneeltasi ja Internetistä. Voit suorittaa järjestelmän palautuksen vakavan virheen jälkeen Windows 10:ssä napsauttamalla tai napauttamalla Käynnistä-painiketta ja valitsemalla Asetukset (Settings) → Päivitys ja suojaus (Update & security) → Palautus (Recovery). Noudata sitten näytön ohjeita järjestelmän palauttamiseksi.
HUOMIO: Windows-käyttöjärjestelmän toimittaa Microsoft Corporation. Käytä sitä sinun ja Microsoftin välisen LOPPUKÄYTTÄJÄN LISENSSISOPIMUKSEN (EULA) mukaisesti. Jos sinulla on kysyttävää käyttöjärjestelmästä, ota yhteyttä suoraan Microsoftiin.

Muiden käyttöohjeiden käyttäminen

Tärkeät tuotetiedot -opas on esiladattu tietokoneellesi. Pääset tähän oppaaseen seuraavasti:
Malleille, joiden mukana tulee Lenovo Companion:

1. Avaa Käynnistä-valikko ja napsauta tai napauta sitten Lenovo Companion.
2. Napsauta tai napauta Tuki (Support) → Käyttöopas (User Guide).

Malleille, joissa ei ole Lenovo Companion:
Avaa Käynnistä-valikko ja napsauta tai napauta sitten Käyttöohje (Manual) päästäksesi tähän oppaaseen.
Malleille, joissa ei ole esiasennettuja käyttöjärjestelmiä:
Siirry Lenovon tukisivustolle päästäksesi käyttöohjeisiisi. Katso lisätietoja kohdasta "Käyttöohjeiden lataaminen".

Huolto- ja tukitiedot

Seuraavat tiedot kuvaavat tuotteellesi saatavilla olevan teknisen tuen takuuaikana tai koko tuotteesi elinkaaren ajan. Katso Lenovon rajoitettu takuu saadaksesi täydellisen selityksen Lenovon takuuehdoista. Katso "Lenovon rajoitetun takuun ilmoitus" myöhemmin tässä asiakirjassa saadaksesi lisätietoja täyden takuun käyttämisestä. Jos olet ostanut Lenovo-palveluita, katso tarkemmat tiedot seuraavista ehdoista:

• Lenovon takuupalveluiden päivityksiä tai laajennuksia varten siirry osoitteeseen: http://support.lenovo.com/lwsu
• Lenovon vahinkosuojauspalveluita varten siirry osoitteeseen: http://support.lenovo.com/ladps
• Online-tekninen tuki on saatavilla tuotteen koko elinkaaren ajan osoitteessa: http://www.lenovo.com/support

Seuraavat tiedot viittaavat ideacentre 720 -sarjan konetyyppiin: 90H1 [720-18ASU/Energy Star] / 90H0 [720-18IKL/Energy Star]
Tämän oppaan kuvaukset voivat poiketa siitä, mitä näet tietokoneellasi, riippuen tietokoneen mallista ja kokoonpanosta. Tuotteen suunnittelua ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta. Lenovo, Lenovo-logo ja ideacentre ovat Lenovon tavaramerkkejä Yhdysvalloissa, muissa maissa tai molemmissa. Windows on Microsoft-yritysryhmän tavaramerkki. Muut yritysten, tuotteiden tai palveluiden nimet voivat olla muiden tavaramerkkejä tai palvelumerkkejä.
© Copyright Lenovo 2017. RAJOITETTU JA RAJOITETTU OIKEUSILMOITUS: Jos tietoja tai ohjelmistoja toimitetaan General Services Administration "GSA" -sopimuksen mukaisesti, käyttöön, jäljentämiseen tai paljastamiseen sovelletaan sopimuksessa nro GS-35F-05925 määritettyjä rajoituksia.
