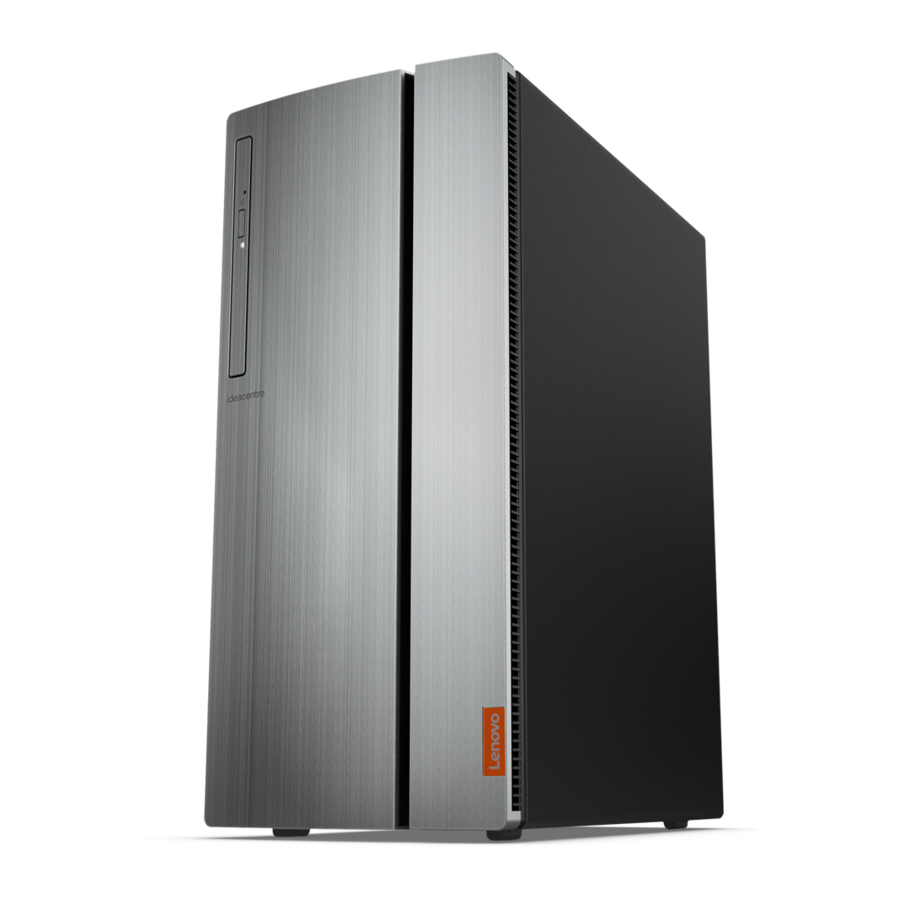

Lenovo ideacentre 720 Series - Guide de démarrage rapide de l'ordinateur

Déballage

* Certains modèles uniquement.

NOTE (REMARQUE) : Certains modèles peuvent contenir des éléments non répertoriés ici.

Connexion du clavier et de la souris

Connexion du câble Ethernet

Choix de la bonne tension

Certains modèles sont équipés d'un commutateur de sélection de tension. Vous le trouverez à l'arrière de votre ordinateur. Les modèles sans commutateur de sélection de tension contrôlent la tension automatiquement.
Si la plage d'alimentation électrique est de 100-127 V CA, réglez le commutateur sur 115 V.
Si la plage d'alimentation électrique est de 200-240 V CA, réglez le commutateur sur 230 V.

Connexion de l'écran et du câble d'alimentation

Mise sous tension de l'ordinateur

Vue avant de l'ordinateur

1. Bouton d'alimentation
2. Témoin d'activité du disque dur
3. Bouton d'éjection du lecteur optique ¹
4. Lecteur optique ¹
5. Connecteur microphone
6. Connecteur casque
7. Lecteur de carte mémoire ¹
8. Connecteurs USB 3.0 (2)
9. Connecteurs USB 2.0 (2)

1. Bouton d'alimentation
2. Témoin d'activité du disque dur
3. Bouton d'éjection du lecteur optique ¹
4. Lecteur optique ¹
5. Connecteur microphone
6. Connecteur casque
7. Lecteur de carte mémoire ¹
8. Connecteurs USB 3.0 (2)
9. Connecteurs USB 3.0 (2)

¹ Certains modèles uniquement.

Vue arrière de l'ordinateur

1. Connecteurs audio
2. Connecteur HDMI-out
3. Connecteur VGA-out
4. Connecteur série
5. Connecteurs USB 2.0 (2)
6. Connecteur Ethernet
7. Logements pour cartes d'extension
8. Connecteur d'alimentation

1. Connecteurs audio
2. Connecteur VGA-out
3. Connecteur HDMI-out
4. Connecteurs USB 3.0 (2)
5. Connecteurs USB 2.0 (2)
6. Connecteur Ethernet
7. Logements pour cartes d'extension
8. Connecteur d'alimentation

NOTE (REMARQUE) : Si votre modèle dispose de deux connecteurs de moniteur VGA, assurez-vous d'utiliser le connecteur de la carte graphique.
ATTENTION : N'ouvrez pas le capot de l'antenne Wi-Fi.

Remplacement ou mise à niveau du matériel

Informations de sécurité pour le remplacement des CRU
N'ouvrez pas votre ordinateur et n'essayez aucune réparation avant d'avoir lu les "Important safety information" (Informations de sécurité importantes) du Safety, Warranty, Environment, Recycling Information Guide and Important Product Information Guide (Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage et Guide d'informations importantes sur le produit) inclus avec votre ordinateur. Si vous n'avez plus cet exemplaire du Safety, Warranty, Environment, Recycling Information Guide and Important Product Information Guide (Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage et Guide d'informations importantes sur le produit), vous pouvez en obtenir un en ligne sur le site Web à l'adresse http://www.lenovo.com/UserManuals.

Instructions de pré-démontage
Avant de procéder à la procédure de démontage, assurez-vous d'effectuer les opérations suivantes :

1. Éteignez le système et tous les périphériques.
2. Débranchez tous les câbles d'alimentation et de signal de l'ordinateur.
3. Placez le système sur une surface plane et stable.

Les CRU (Customer Replaceable Units) de votre ordinateur incluent : le clavier, la souris, le disque dur, le lecteur optique, la carte PCI Express, le module lecteur de carte mémoire et le module de mémoire.
Cette partie contient les instructions pour le remplacement des pièces suivantes :

• Disque dur (Suivez les étapes :)
• Lecteur optique (Suivez les étapes : )
• Carte PCI Express (Suivez les étapes : )
• Module lecteur de carte mémoire (Suivez les étapes : )
• Module de mémoire (Suivez les étapes : )

1. Retrait du capot de l'ordinateur


2. Retrait de la façade avant


3. Remplacement d'un disque dur


4. Remplacement du lecteur optique


5. Remplacement d'une carte PCI Express


6. Remplacement du module lecteur de carte mémoire


7. Remplacement d'un module de mémoire


Connexion à Internet

Vous avez besoin d'un contrat avec un fournisseur d'accès Internet (FAI) et de certains matériels pour vous connecter à Internet. Les FAI et les services qu'ils offrent varient selon les pays. Contactez votre FAI pour connaître les services disponibles dans votre pays. Votre ordinateur prend en charge les réseaux sans fil (certains modèles uniquement) ou filaires qui connectent votre ordinateur à d'autres appareils.

Connexion réseau filaire
Pour les réseaux filaires, connectez une extrémité d'un câble Ethernet (acheté séparément) au connecteur Ethernet de votre ordinateur, puis connectez l'autre extrémité au routeur réseau ou au modem haut débit. Consultez votre FAI pour des instructions de configuration détaillées.
NOTE (REMARQUE) : Les procédures d'installation du modem haut débit et du routeur varient selon le fabricant. Suivez les instructions du fabricant.

Connexion réseau sans fil
Pour les réseaux sans fil, vous pouvez utiliser l'antenne Wi-Fi intégrée pour accéder à votre réseau domestique sans fil. Pour connecter votre ordinateur au réseau sans fil : Click or tap (Cliquez ou appuyez sur) l'icône réseau dans la barre des tâches, puis sélectionnez le nom de votre routeur. Click or tap (Cliquez ou appuyez sur) Connect (Se connecter), puis suivez les étapes à l'écran. Testez le réseau sans fil en ouvrant votre navigateur Web et en accédant à n'importe quel site Web.

Système d'aide Windows

Le système d'aide Windows vous fournit des informations détaillées sur l'utilisation du système d'exploitation Windows. Pour accéder au système d'aide Windows, procédez comme suit : Ouvrez le Start menu (menu Démarrer) puis click or tap (cliquez ou appuyez sur) Get Started (Démarrer) pour obtenir plus de détails. Vous pouvez également saisir Get Started (Démarrer) ou ce que vous recherchez dans le search box (champ de recherche) de la barre des tâches. Vous obtiendrez des suggestions et des réponses à vos questions sur Windows et les meilleurs résultats de recherche disponibles à partir de votre PC et d'Internet. Pour effectuer une récupération système après une erreur grave sous Windows 10, click or tap (cliquez ou appuyez sur) le Start button (bouton Démarrer) et sélectionnez Settings (Paramètres) → Update & security (Mise à jour et sécurité) → Recovery (Récupération). Ensuite, suivez les instructions à l'écran pour la récupération du système.
ATTENTION : Le système d'exploitation Windows est fourni par Microsoft Corporation. Veuillez l'utiliser conformément à l'END USER LICENSE AGREEMENT (EULA) (CONTRAT DE LICENCE UTILISATEUR FINAL (CLUF)) entre vous et Microsoft. Pour toute question relative au système d'exploitation, veuillez contacter directement Microsoft.

Accéder à d'autres manuels

Le "Important Product Information Guide" (Guide d'informations importantes sur le produit) a été préchargé sur votre ordinateur. Pour accéder à ce guide, procédez comme suit :
Pour les modèles livrés avec Lenovo Companion :

1. Ouvrez le Start menu (menu Démarrer) puis click or tap (cliquez ou appuyez sur) Lenovo Companion.
2. Click or tap (Cliquez ou appuyez sur) Support → User Guide.

Pour les modèles sans Lenovo Companion :
Ouvrez le Start menu (menu Démarrer) puis click or tap (cliquez ou appuyez sur) Manual pour accéder à ce guide.
Pour les modèles sans système d'exploitation préinstallé :
Rendez-vous sur le site Web de support Lenovo pour accéder à vos manuels. Consultez "Downloading manuals" (Téléchargement de manuels) pour des informations supplémentaires.

Informations sur le service et le support

Les informations suivantes décrivent le support technique disponible pour votre produit, pendant la période de garantie ou tout au long de la durée de vie de votre produit. Reportez-vous à la Lenovo Limited Warranty (Garantie limitée Lenovo) pour une explication complète des termes de la garantie Lenovo. Voir "Lenovo Limited Warranty notice" (Avis de garantie limitée Lenovo) plus loin dans ce document pour plus de détails sur l'accès à la garantie complète. Si vous avez acheté des services Lenovo, reportez-vous aux termes et conditions suivants pour des informations détaillées :

• Pour les Lenovo Warranty Service Upgrades or Extensions (Mises à niveau ou extensions de service de garantie Lenovo), rendez-vous sur : http://support.lenovo.com/lwsu
• Pour les Lenovo Accidental Damage Protection Services (Services de protection contre les dommages accidentels Lenovo), rendez-vous sur : http://support.lenovo.com/ladps
• Le support technique en ligne est disponible pendant la durée de vie d'un produit à l'adresse : http://www.lenovo.com/support

Les informations suivantes se réfèrent au type de machine de la série ideacentre 720 : 90H1 [720-18ASU/Energy Star] / 90H0 [720-18IKL/Energy Star]
Les descriptions de ce guide peuvent différer de ce que vous voyez sur votre ordinateur, en fonction du modèle et de la configuration de l'ordinateur. La conception et les spécifications du produit peuvent être modifiées sans préavis. Lenovo, le logo Lenovo et ideacentre sont des marques déposées de Lenovo aux États-Unis, dans d'autres pays ou les deux. Windows est une marque déposée du groupe de sociétés Microsoft. D'autres noms de sociétés, de produits ou de services peuvent être des marques commerciales ou des marques de service d'autres entités.
© Copyright Lenovo 2017. LIMITED AND RESTRICTED RIGHTS NOTICE (AVIS DE DROITS LIMITÉS ET RESTREINTS) : Si des données ou des logiciels sont livrés conformément à un contrat "GSA" (General Services Administration), l'utilisation, la reproduction ou la divulgation est soumise aux restrictions énoncées dans le contrat n° GS-35F-05925.
