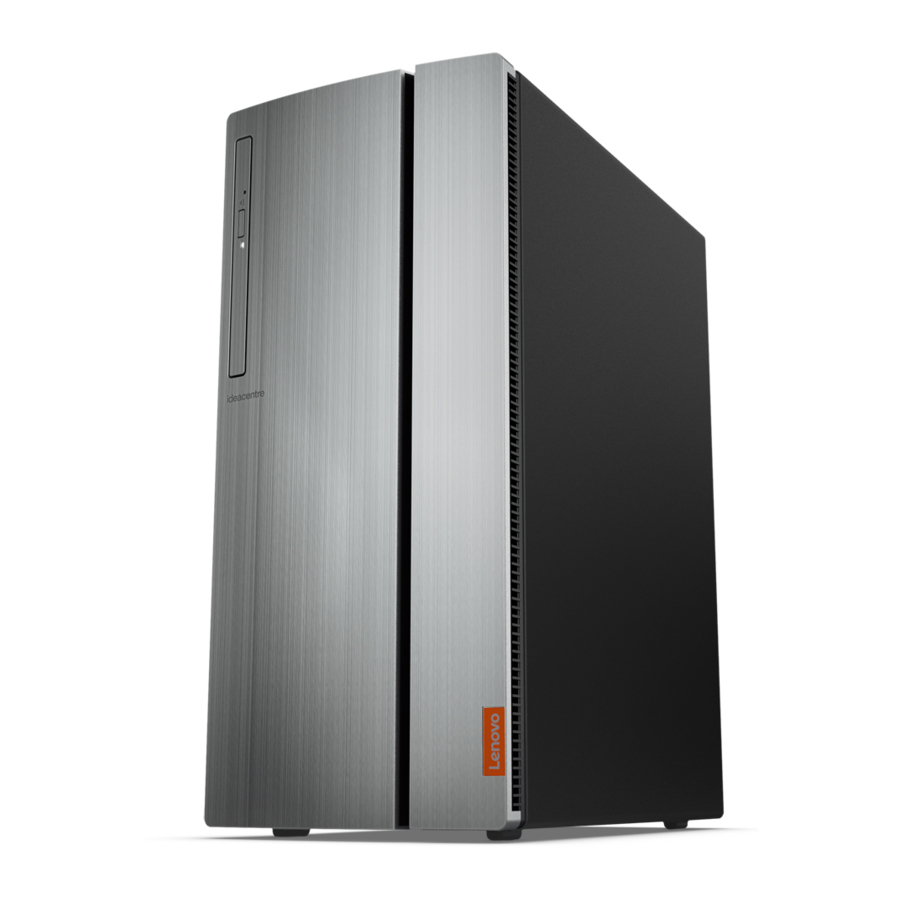

Lenovo ideacentre 720 Series - Ghid de Pornire Rapidă al Computerului

Despachetarea

* Doar modele selectate.

NOTE: Unele modele pot conține elemente care nu sunt listate aici.

Conectarea tastaturii și a mouse-ului

Conectarea cablului Ethernet

Alegerea tensiunii corecte

Modelele selectate sunt echipate cu un comutator de selectare a tensiunii. Îl puteți găsi în partea din spate a computerului. Modelele fără comutator de selectare a tensiunii controlează tensiunea automat.
Dacă intervalul de alimentare cu energie electrică este de 100-127 V AC, setați comutatorul la 115 V.
Dacă intervalul de alimentare cu energie electrică este de 200-240 V AC, setați comutatorul la 230 V.

Conectarea monitorului și a cablului de alimentare

Pornirea computerului

Vedere frontală a computerului

1. Butonul de alimentare (Power button)
2. Indicatorul unității de disc dur (Hard disk drive indicator)
3. Butonul de ejectare a unității optice (Optical drive eject button) ¹
4. Unitatea optică (Optical drive) ¹
5. Conectorul pentru microfon (Microphone connector)
6. Conectorul pentru căști (Headphone connector)
7. Cititorul de carduri de memorie (Memory card reader) ¹
8. Conectori USB 3.0 (2)
9. Conectori USB 2.0 (2)

1. Butonul de alimentare (Power button)
2. Indicatorul unității de disc dur (Hard disk drive indicator)
3. Butonul de ejectare a unității optice (Optical drive eject button) ¹
4. Unitatea optică (Optical drive) ¹
5. Conectorul pentru microfon (Microphone connector)
6. Conectorul pentru căști (Headphone connector)
7. Cititorul de carduri de memorie (Memory card reader) ¹
8. Conectori USB 3.0 (2)
9. Conectori USB 3.0 (2)

¹ Doar modele selectate.

Vedere din spate a computerului

1. Conectori audio (Audio connectors)
2. Conector HDMI-out
3. Conector VGA-out
4. Conector serial (Serial connector)
5. Conectori USB 2.0 (2)
6. Conector Ethernet
7. Sloturi pentru carduri de expansiune (Expansion card slots)
8. Conector de alimentare (Power connector)

1. Conectori audio (Audio connectors)
2. Conector VGA-out
3. Conector HDMI-out
4. Conectori USB 3.0 (2)
5. Conectori USB 2.0 (2)
6. Conector Ethernet
7. Sloturi pentru carduri de expansiune (Expansion card slots)
8. Conector de alimentare (Power connector)

NOTE: Dacă modelul dvs. are două conectori de monitor VGA, asigurați-vă că utilizați conectorul de pe adaptorul grafic.
ATTENTION: Nu deschideți capacul antenei Wi-Fi.

Înlocuirea sau actualizarea hardware-ului

Informații de siguranță pentru înlocuirea CRU-urilor
Nu deschideți computerul și nu încercați nicio reparație înainte de a citi "Informații importante de siguranță" din Ghidul de siguranță, garanție, mediu, informații despre reciclare și Ghidul cu informații importante despre produs care a fost inclus cu computerul dvs. Dacă nu mai aveți această copie a Ghidului de siguranță, garanție, mediu, informații despre reciclare și Ghidul cu informații importante despre produs, puteți obține una online de pe site-ul web de la http://www.lenovo.com/UserManuals.

Instrucțiuni pre-dezasamblare
Înainte de a continua cu procedura de dezasamblare, asigurați-vă că faceți următoarele:

1. Opriți alimentarea sistemului și a tuturor perifericelor.
2. Deconectați toate cablurile de alimentare și de semnal de la computer.
3. Așezați sistemul pe o suprafață plană și stabilă.

CRU-urile pentru computerul dvs. includ: tastatură, mouse, unitate de disc dur, unitate optică, adaptor PCI express, modul cititor de carduri de memorie și modul de memorie.
Această parte conține instrucțiuni pentru înlocuirea următoarelor părți:

• Unitate de disc dur (Urmați pașii:)
• Unitate optică (Urmați pașii: )
• Adaptor PCI express (Urmați pașii: )
• Modul cititor de carduri de memorie (Urmați pașii: )
• Modul de memorie (Urmați pașii: )

1. Scoaterea capacului computerului


2. Scoaterea ramei frontale


3. Înlocuirea unei unități de disc dur


4. Înlocuirea unității optice


5. Înlocuirea unui adaptor PCI express


6. Înlocuirea modulului cititorului de carduri de memorie


7. Înlocuirea unui modul de memorie


Conectarea la Internet

Aveți nevoie de un contract cu un furnizor de servicii Internet (ISP) și de hardware pentru a vă conecta la Internet. ISP-urile și serviciile pe care le oferă variază în funcție de țară. Contactați ISP-ul dvs. pentru serviciile disponibile în țara dvs. Computerul dvs. acceptă rețele wireless (doar modele selectate) sau rețele cu fir care vă conectează computerul la alte dispozitive.

Conexiune la rețea cu fir
Pentru rețelele cu fir, conectați un capăt al unui cablu Ethernet (achiziționat separat) la conectorul Ethernet de pe computer, apoi conectați celălalt capăt la routerul de rețea sau la modemul de bandă largă. Consultați ISP-ul dvs. pentru instrucțiuni detaliate de configurare.
NOTE: Procedurile de instalare a modemului de bandă largă și a routerului variază în funcție de producător. Urmați instrucțiunile producătorului.

Conexiune la rețea wireless
Pentru rețelele wireless, puteți utiliza antena Wi-Fi încorporată pentru a accesa rețeaua wireless de acasă. Pentru a conecta computerul la rețeaua wireless: Faceți clic sau atingeți pictograma de rețea de pe bara de activități, apoi selectați numele routerului dvs. Faceți clic sau atingeți Conectare (Connect), apoi urmați pașii de pe ecran. Testați rețeaua wireless deschizând browserul Web și accesând orice site Web.

Sistemul de ajutor Windows

Sistemul de ajutor Windows vă oferă informații detaliate despre utilizarea sistemului de operare Windows. Pentru a accesa sistemul de ajutor Windows, procedați astfel: Deschideți meniul Start și apoi faceți clic sau atingeți Începeți (Get Started) pentru a obține mai multe detalii. Puteți introduce, de asemenea, Începeți (Get Started) sau ceea ce căutați în caseta de căutare de pe bara de activități. Veți primi sugestii și răspunsuri la întrebările dvs. despre Windows și cele mai bune rezultate de căutare disponibile de pe PC-ul dvs. și de pe Internet. Pentru a efectua recuperarea sistemului după o eroare gravă în Windows 10, faceți clic sau atingeți butonul Start și selectați Setări (Settings) → Actualizare și securitate (Update & security) → Recuperare (Recovery). Apoi, urmați instrucțiunile de pe ecran pentru recuperarea sistemului.
ATTENTION: Sistemul de operare Windows este furnizat de Microsoft Corporation. Vă rugăm să-l utilizați în conformitate cu ACORDUL DE LICENȚĂ PENTRU UTILIZATORUL FINAL (EULA) dintre dvs. și Microsoft. Pentru orice întrebare legată de sistemul de operare, vă rugăm să contactați direct Microsoft.

Accesarea altor manuale

Ghidul cu informații importante despre produs a fost preîncărcat pe computerul dvs. Pentru a accesa acest ghid, procedați astfel:
Pentru modelele care vin cu Lenovo Companion:

1. Deschideți meniul Start și apoi faceți clic sau atingeți Lenovo Companion.
2. Faceți clic sau atingeți Suport (Support) → Ghidul utilizatorului (User Guide).

Pentru modelele fără Lenovo Companion:
Deschideți meniul Start și apoi faceți clic sau atingeți Manual pentru a accesa acest ghid.
Pentru modelele fără sisteme de operare preinstalate:
Accesați site-ul Web de asistență Lenovo pentru a accesa manualele dvs. Consultați "Descărcarea manualelor" pentru informații suplimentare.

Informații despre service și asistență

Următoarele informații descriu asistența tehnică disponibilă pentru produsul dvs., în timpul perioadei de garanție sau pe toată durata de viață a produsului dvs. Consultați Garanția limitată Lenovo pentru o explicație completă a termenilor de garanție Lenovo. Consultați "Notificarea privind garanția limitată Lenovo" mai târziu în acest document pentru detalii despre accesarea garanției complete. Dacă ați achiziționat servicii Lenovo, consultați următorii termeni și condiții pentru informații detaliate:

• Pentru upgrade-uri sau extensii ale serviciului de garanție Lenovo (Lenovo Warranty Service Upgrades or Extensions), accesați: http://support.lenovo.com/lwsu
• Pentru serviciile de protecție împotriva daunelor accidentale Lenovo (Lenovo Accidental Damage Protection Services), accesați: http://support.lenovo.com/ladps
• Asistența tehnică online este disponibilă pe toată durata de viață a unui produs la: http://www.lenovo.com/support

Următoarele informații se referă la tipul de mașină ideacentre 720 series: 90H1 [720-18ASU/Energy Star] / 90H0 [720-18IKL/Energy Star]
Descrierile din acest ghid pot fi diferite de ceea ce vedeți pe computerul dvs., în funcție de modelul și configurația computerului. Designul și specificațiile produsului pot fi modificate fără notificare. Lenovo, sigla Lenovo și ideacentre sunt mărci comerciale ale Lenovo în Statele Unite, alte țări sau ambele. Windows este o marcă comercială a grupului de companii Microsoft. Alte nume de companii, produse sau servicii pot fi mărci comerciale sau mărci de servicii ale altora.
© Copyright Lenovo 2017. NOTIFICARE PRIVIND DREPTURILE LIMITATE ȘI RESTRICȚIONATE: Dacă datele sau software-ul sunt livrate în conformitate cu un contract "GSA" al Administrației Serviciilor Generale, utilizarea, reproducerea sau divulgarea sunt supuse restricțiilor stabilite în Contractul nr. GS-35F-05925.
