Seria Lenovo ideacentre 710 - Ghid de pornire rapidă pentru calculatorul personal

Înlocuirea sau modernizarea hardware-ului

Informații de siguranță pentru înlocuirea CRU-urilor
Nu deschideți calculatorul și nu încercați reparații înainte de a citi "Informații importante de siguranță" din Ghidul de siguranță, garanție, mediu, reciclare și Ghidul cu informații importante despre produs care a fost inclus cu calculatorul dumneavoastră.
Dacă nu mai aveți această copie a Ghidului de siguranță, garanție, mediu, reciclare și a Ghidului cu informații importante despre produs, puteți obține una online de pe site-ul web de la http://www.lenovo.com/UserManuals.

Instrucțiuni pre-dezasamblare
Înainte de a continua cu procedura de dezasamblare, asigurați-vă că faceți următoarele:

Această parte conține instrucțiuni pentru înlocuirea următoarelor piese:

1. Îndepărtarea capacului calculatorului


2. Îndepărtarea capacului superior


3. Îndepărtarea panoului frontal


4. Înlocuirea unei unități de disc dur


5. Înlocuirea unei unități optice


6. Înlocuirea unui modul de memorie


7. Înlocuirea unei plăci grafice



Despachetarea

* Numai anumite modele.

NOTĂ: Unele modele pot conține elemente care nu sunt enumerate aici.

Conectarea tastaturii și a mouse-ului

Conectarea cablului Ethernet

Conectarea afișajului

Alegerea tensiunii corecte

Anumite modele sunt echipate cu un comutator de selectare a tensiunii. Îl puteți găsi în partea din spate a calculatorului dumneavoastră. Modelele fără un comutator de selectare a tensiunii controlează tensiunea automat.
Dacă intervalul de alimentare cu energie electrică este de 100-127 V AC, setați comutatorul la 115 V.


Dacă intervalul de alimentare cu energie electrică este de 200-240 V AC, setați comutatorul la 230 V.

Conectarea cablului de alimentare

Pornirea calculatorului

Conectarea la Internet

Aveți nevoie de un contract cu un furnizor de servicii Internet (ISP) și de hardware pentru a vă conecta la Internet. Furnizorii de servicii Internet și serviciile pe care le oferă variază în funcție de țară. Contactați furnizorul dumneavoastră de servicii Internet pentru serviciile disponibile în țara dumneavoastră. Calculatorul dumneavoastră acceptă rețele wireless (numai anumite modele) sau rețele cu fir care conectează calculatorul dumneavoastră la alte dispozitive.

Conexiune la rețea cu fir
Pentru rețelele cu fir, conectați un capăt al unui cablu Ethernet (achiziționat separat) la conectorul Ethernet de pe calculatorul dumneavoastră, apoi conectați celălalt capăt la routerul de rețea sau la modemul de bandă largă. Consultați furnizorul dumneavoastră de servicii Internet pentru instrucțiuni detaliate de configurare.
NOTĂ: Procedurile de instalare a modemului de bandă largă și a routerului variază în funcție de producător. Urmați instrucțiunile producătorului.

Conexiune la rețea wireless
Pentru rețelele wireless, puteți utiliza antena Wi-Fi încorporată pentru a accesa rețeaua dumneavoastră wireless de acasă. Pentru a conecta calculatorul dumneavoastră la rețeaua wireless: Faceți clic sau atingeți pictograma de rețea de pe bara de activități, apoi selectați numele routerului dumneavoastră. Faceți clic sau atingeți Conectare (Conectare), apoi urmați pașii de pe ecran. Testați rețeaua wireless deschizând browserul dumneavoastră Web și accesând orice site Web.

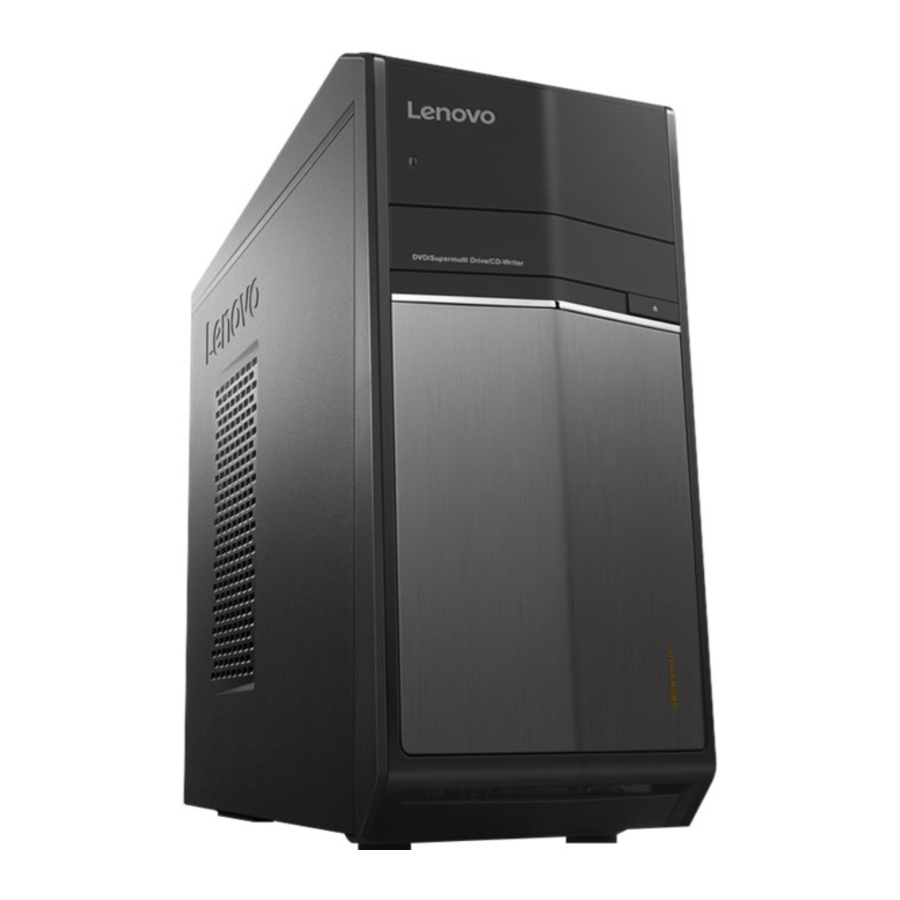

Vedere frontală/superioară a calculatorului

ATENȚIE: Asigurați-vă că nu blocați orificiile de aerisire de pe calculator. Orificiile de aerisire blocate pot cauza probleme termice.

Vedere din spate a calculatorului

1. Conector de alimentare
2. Conector VGA integrat
3. Conector HDMI ¹
4. Conectori USB 3.0 (2) ¹
5. Conectori USB 2.0 (2)
6. Conector Ethernet
7. Conectori audio
8. Slot adaptor grafic PCI Express X 16 ²
9. Sloturi adaptor PCI Express X 1 ³

¹ Numai anumite modele.
² Unele modele sunt echipate cu o placă grafică.
³ Unele modele sunt echipate cu o placă Wi-Fi sau o placă de tuner TV.

NOTĂ: Dacă modelul dumneavoastră are doi conectori de monitor VGA, asigurați-vă că utilizați conectorul de pe adaptorul grafic.

Informații despre service și asistență

Următoarele informații descriu asistența tehnică disponibilă pentru produsul dumneavoastră, în timpul perioadei de garanție sau pe toată durata de viață a produsului dumneavoastră. Consultați Garanția limitată Lenovo pentru o explicație completă a termenilor garanției Lenovo. Consultați "Notificarea privind garanția limitată Lenovo" mai târziu în acest document pentru detalii despre accesarea garanției complete. Dacă ați achiziționat servicii Lenovo, consultați următorii termeni și condiții pentru informații detaliate:

• Pentru upgrade-uri sau extensii ale serviciului de garanție Lenovo, accesați: http://support.lenovo.com/lwsu
• Pentru serviciile de protecție împotriva daunelor accidentale Lenovo, accesați: http://support.lenovo.com/ladps
• Asistența tehnică online este disponibilă pe durata de viață a unui produs la: http://www.lenovo.com/support

Accesarea altor manuale

Ghidul cu informații importante despre produs a fost preîncărcat pe calculatorul dumneavoastră. Pentru a accesa acest ghid, faceți următoarele:

Pentru modelele care vin cu Lenovo companion:

Pentru modelele fără Lenovo companion:
Deschideți meniul Start și apoi faceți clic sau atingeți Manual pentru a accesa acest ghid.

Pentru modelele fără sisteme de operare preinstalate:
Accesați site-ul web de asistență Lenovo pentru a accesa manualele dumneavoastră. Consultați "Descărcarea manualelor" pentru informații suplimentare.

Următoarele informații se referă la tipul de mașină ideacentre 710: 90FB [710-25ISH / Energy Star] Descrierile din acest ghid pot fi diferite de ceea ce vedeți pe calculatorul dumneavoastră, în funcție de modelul și configurația calculatorului. Designul și specificațiile produsului pot fi modificate fără notificare. Lenovo, sigla Lenovo și ideacentre sunt mărci comerciale ale Lenovo în Statele Unite, alte țări sau ambele. Windows este o marcă comercială a grupului de companii Microsoft. Alte nume de companii, produse sau servicii pot fi mărci comerciale sau mărci de servicii ale altora.
