Guide de démarrage rapide des séries Lenovo ideacentre 310A/510A

Déballage

* Uniquement sur certains modèles.

NOTE (REMARQUE) : Certains modèles peuvent contenir des éléments non répertoriés ici.

Connexion du clavier et de la souris

Connexion du câble Ethernet

Connexion de l'écran

Choix de la bonne tension

Certains modèles sont équipés d'un commutateur de sélection de tension. Vous le trouverez à l'arrière de votre ordinateur. Les modèles sans commutateur de sélection de tension contrôlent automatiquement la tension.

Si la plage d'alimentation électrique est de 100-127 V CA, réglez le commutateur sur 115 V.

Si la plage d'alimentation électrique est de 200-240 V CA, réglez le commutateur sur 230 V.

Connexion du câble d'alimentation

Mise sous tension de l'ordinateur

Connexion à Internet

Vous avez besoin d'un contrat avec un fournisseur d'accès Internet (FAI) et de certains équipements pour vous connecter à Internet. Les FAI et les services qu'ils proposent varient selon les pays. Contactez votre FAI pour connaître les services disponibles dans votre pays. Votre ordinateur prend en charge les réseaux sans fil (uniquement sur certains modèles) ou filaires qui connectent votre ordinateur à d'autres périphériques.

Connexion réseau filaire

Pour les réseaux filaires, connectez une extrémité d'un câble Ethernet (acheté séparément) au connecteur Ethernet de votre ordinateur, puis connectez l'autre extrémité au routeur réseau ou au modem haut débit. Consultez votre FAI pour des instructions de configuration détaillées.

NOTE (REMARQUE) : Les procédures d'installation du modem haut débit et du routeur varient selon le fabricant. Suivez les instructions du fabricant.

Connexion réseau sans fil

Pour les réseaux sans fil, vous pouvez utiliser l'antenne Wi-Fi intégrée pour accéder à votre réseau domestique sans fil. Pour connecter votre ordinateur au réseau sans fil : Cliquez ou appuyez sur l'icône réseau dans la barre des tâches, puis sélectionnez le nom de votre routeur. Cliquez ou appuyez sur Connecter (Connect), puis suivez les étapes à l'écran. Testez le réseau sans fil en ouvrant votre navigateur Web et en accédant à n'importe quel site Web.

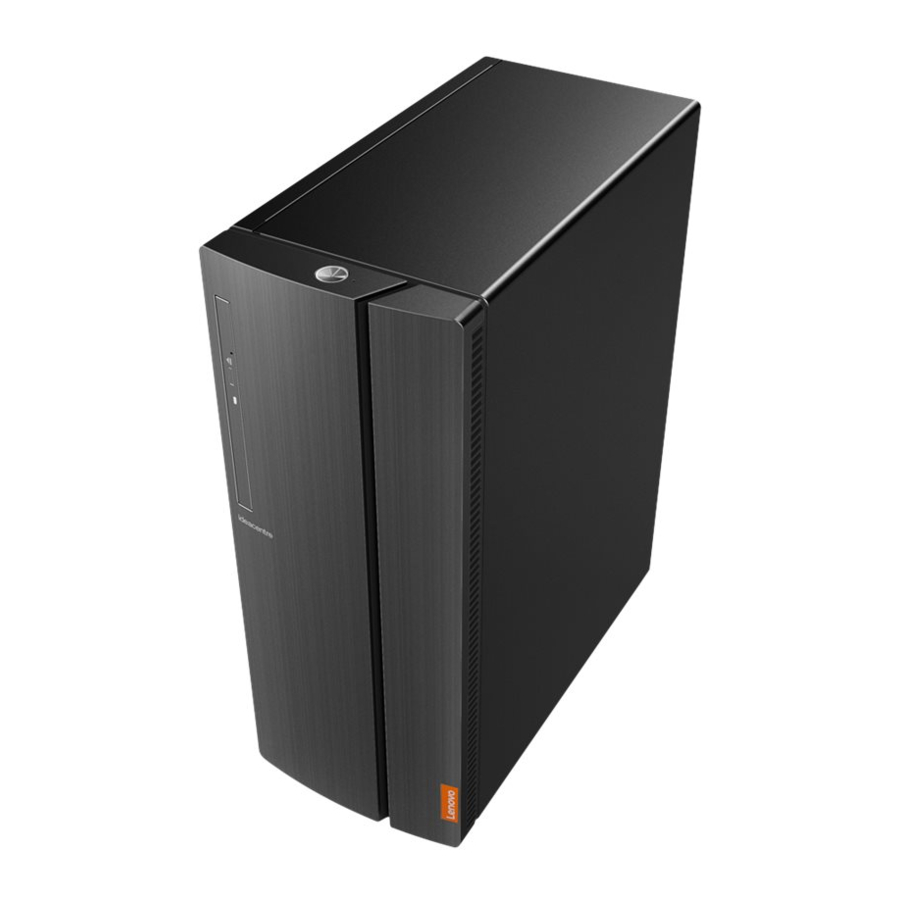

Vue avant/supérieure de l'ordinateur

1. Bouton d'alimentation
2. Témoin du disque dur
3. Bouton d'éjection du lecteur optique
4. Lecteur optique
5. Lecteur de carte mémoire
6. Connecteur de microphone
7. Connecteur de casque
8. Connecteurs USB 3.0 (2)
9. Connecteurs USB 2.0 (2)
10. Connecteurs USB 3.0 (2)

ATTENTION (ATTENTION) : Assurez-vous de ne pas bloquer les fentes d'aération de l'ordinateur. Des fentes d'aération bloquées peuvent entraîner des problèmes thermiques.

Vue arrière de l'ordinateur

1. Connecteurs audio
2. Connecteur de sortie HDMI
3. Connecteur de sortie VGA
4. Connecteurs USB 2.0 (2)
5. Connecteur Ethernet
6. Connecteur d'alimentation
7. Antenne Wi-Fi ¹
8. Logements pour cartes d'extension ²

¹ Uniquement sur certains modèles.
² Certains modèles sont équipés d'une carte USB 3.0 ou d'un tuner TV.

NOTE (REMARQUE) : Si votre modèle dispose de deux connecteurs d'écran VGA, assurez-vous d'utiliser le connecteur de la carte graphique.
ATTENTION (ATTENTION) : N'ouvrez pas le capot de l'antenne Wi-Fi.

1. Connecteurs audio
2. Connecteur de sortie VGA
3. Connecteur de sortie HDMI
4. Connecteurs USB 3.0 (2)
5. Connecteurs USB 2.0 (2)
6. Connecteur Ethernet
7. Antenne Wi-Fi ¹
8. Logements pour cartes d'extension ²
9. Connecteur d'alimentation
10. Connecteur série

¹ Uniquement sur certains modèles.
² Certains modèles sont équipés d'une carte USB 3.0 ou d'un tuner TV.

NOTE (REMARQUE) : Si votre modèle dispose de deux connecteurs d'écran VGA, assurez-vous d'utiliser le connecteur de la carte graphique.
ATTENTION (ATTENTION) : N'ouvrez pas le capot de l'antenne Wi-Fi.

Informations sur le service et l'assistance

Les informations suivantes décrivent le support technique disponible pour votre produit, pendant la période de garantie ou tout au long de la durée de vie de votre produit.
Reportez-vous à la garantie limitée Lenovo pour une explication complète des termes de la garantie Lenovo. Si vous avez acheté des services Lenovo, reportez-vous aux termes et conditions suivants pour des informations détaillées :

• Pour les mises à niveau ou extensions de service de garantie Lenovo,
  rendez-vous sur : http://support.lenovo.com/lwsu
• Pour les services de protection contre les dommages accidentels Lenovo,
  rendez-vous sur : http://support.lenovo.com/ladps
• Le support technique en ligne est disponible pendant toute la durée de vie d'un produit à l'adresse :
  http://www.lenovo.com/support

Remplacement ou mise à niveau du matériel

Informations de sécurité pour le remplacement des CRU

N'ouvrez pas votre ordinateur et ne tentez aucune réparation avant de lire les "Informations de sécurité importantes" (Important safety information) dans le Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage et le Guide d'informations importantes sur le produit qui a été inclus avec votre ordinateur.

Instructions avant démontage

Avant de procéder à la procédure de démontage, assurez-vous d'effectuer les opérations suivantes :

1. Mettez le système et tous les périphériques hors tension.
2. Débranchez tous les câbles d'alimentation et de signal de l'ordinateur.
3. Placez le système sur une surface plane et stable.

Les CRU de votre ordinateur comprennent : clavier, souris, disque dur, lecteur optique, module lecteur de carte, adaptateur PCI Express et module de mémoire.

Cette section contient les instructions pour remplacer les pièces suivantes :

• Module lecteur de carte (Suivez les étapes :
• Lecteur optique (Suivez les étapes :
• Disque dur (Suivez les étapes :
• Adaptateur PCI Express (Suivez les étapes :
• Module de mémoire (Suivez les étapes :

Retrait du capot de l'ordinateur

Retrait de la façade avant

Remplacement du module lecteur de carte

Remplacement du lecteur optique

Remplacement d'un disque dur

Remplacement d'un adaptateur PCI Express

Remplacement d'un module de mémoire

ou

Système d'aide de Windows

Le système d'aide de Windows vous fournit des informations détaillées sur l'utilisation du système d'exploitation Windows. Pour accéder au système d'aide de Windows, effectuez les opérations suivantes :
Ouvrez le menu Démarrer, puis cliquez ou appuyez sur Prise en main (Get Started) pour obtenir plus de détails.
Vous pouvez également saisir Prise en main (Get Started) ou ce que vous recherchez dans le champ de recherche de la barre des tâches. Vous obtiendrez des suggestions et des réponses à vos questions sur Windows et les meilleurs résultats de recherche disponibles sur votre PC et Internet.

Pour effectuer une récupération du système après une erreur grave dans Windows 10, cliquez ou appuyez sur le bouton Démarrer et sélectionnez Paramètres (Settings) → Mise à jour et sécurité (Update & security) → Récupération (Recovery). Ensuite, suivez les instructions à l'écran pour la récupération du système.

ATTENTION (ATTENTION) : Le système d'exploitation Windows est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au CONTRAT DE LICENCE UTILISATEUR FINAL (CLUF) entre vous et Microsoft. Pour toute question relative au système d'exploitation, veuillez contacter Microsoft directement.

Les informations suivantes se réfèrent au type de machine de la série ideacentre 310A/510A :
90GS [310A-15ASR/Energy Star] / 90GT [310A-15IAP/Energy Star]
90GU [510A-15ABR/Energy Star] / 90GV [510A-15IKL/Energy Star]

Les descriptions de ce guide peuvent être différentes de ce que vous voyez sur votre ordinateur, selon le modèle et la configuration de l'ordinateur. La conception et les spécifications du produit peuvent être modifiées sans préavis.

Lenovo, le logo Lenovo et ideacentre sont des marques commerciales de Lenovo aux États-Unis, dans d'autres pays, ou les deux.
Windows est une marque commerciale du groupe de sociétés Microsoft.
D'autres noms de sociétés, de produits ou de services peuvent être des marques commerciales ou des marques de service d'autres.

© Copyright Lenovo 2017. AVIS DE DROITS LIMITÉS ET RESTREINTS : Si des données ou des logiciels sont livrés en vertu d'un contrat de la General Services Administration "GSA", l'utilisation, la reproduction ou la divulgation est soumise aux restrictions énoncées dans le contrat n° GS-35F-05925
