Lenovo ideacentre 310A/510A Series - Skrócona instrukcja obsługi

Rozpakowywanie

* Tylko wybrane modele.

UWAGA: Niektóre modele mogą zawierać elementy niewymienione tutaj.

Podłączanie klawiatury i myszy

Podłączanie kabla Ethernet

Podłączanie monitora

Wybór właściwego napięcia

Wybrane modele są wyposażone w przełącznik wyboru napięcia. Znajduje się on z tyłu komputera. Modele bez przełącznika wyboru napięcia kontrolują napięcie automatycznie.

Jeśli zakres napięcia zasilania wynosi 100-127 V AC, ustaw przełącznik na 115 V.

Jeśli zakres napięcia zasilania wynosi 200-240 V AC, ustaw przełącznik na 230 V.

Podłączanie kabla zasilającego

Włączanie komputera

Podłączanie do Internetu

Aby połączyć się z Internetem, potrzebujesz umowy z dostawcą usług internetowych (ISP) i odpowiedniego sprzętu. Dostawcy usług internetowych (ISP) i oferowane przez nich usługi różnią się w zależności od kraju. Skontaktuj się z dostawcą usług internetowych (ISP), aby dowiedzieć się, jakie usługi są dostępne w Twoim kraju. Twój komputer obsługuje sieci bezprzewodowe (tylko wybrane modele) lub przewodowe, które łączą Twój komputer z innymi urządzeniami.

Połączenie z siecią przewodową

W przypadku sieci przewodowych podłącz jeden koniec kabla Ethernet (zakupionego oddzielnie) do złącza Ethernet w komputerze, a następnie podłącz drugi koniec do routera sieciowego lub modemu szerokopasmowego. Skonsultuj się z dostawcą usług internetowych (ISP), aby uzyskać szczegółowe instrukcje konfiguracji.

UWAGA: Procedury instalacji modemu szerokopasmowego i routera różnią się w zależności od producenta. Postępuj zgodnie z instrukcjami producenta.

Połączenie z siecią bezprzewodową

W przypadku sieci bezprzewodowych możesz użyć wbudowanej anteny Wi-Fi, aby uzyskać dostęp do domowej sieci bezprzewodowej. Aby podłączyć komputer do sieci bezprzewodowej: Kliknij lub dotknij ikonę sieci na pasku zadań, a następnie wybierz nazwę routera. Kliknij lub dotknij "Connect" (Połącz), a następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Przetestuj sieć bezprzewodową, otwierając przeglądarkę internetową i uzyskując dostęp do dowolnej witryny internetowej.

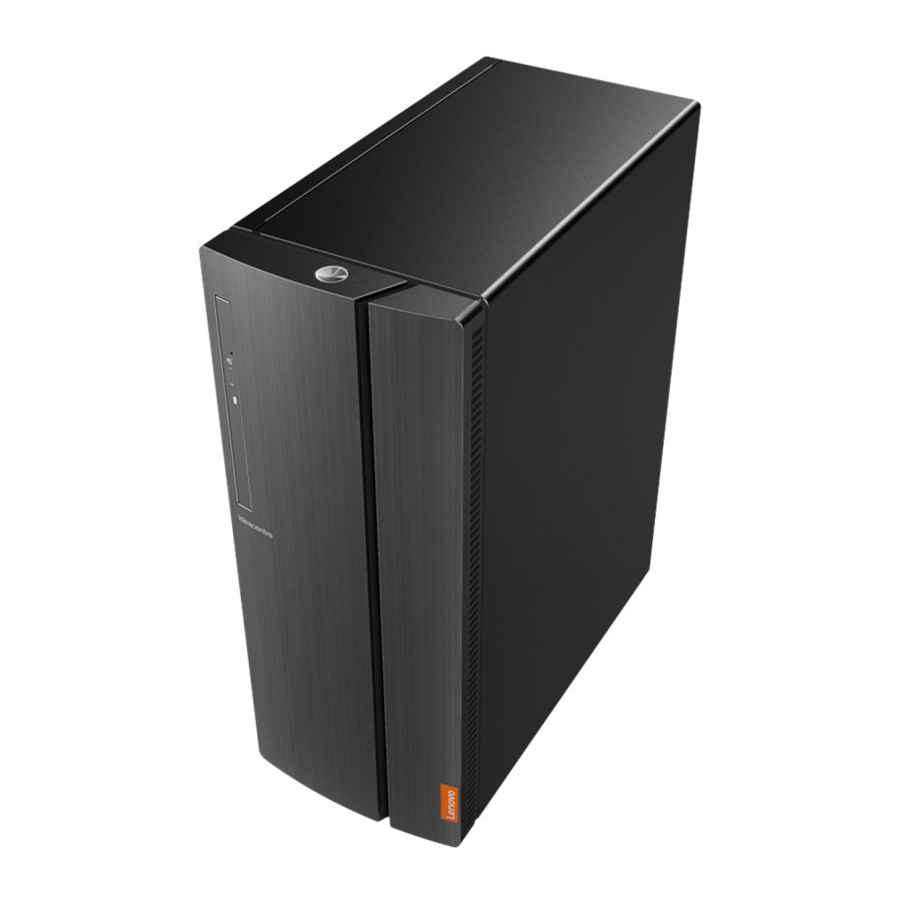

Widok z przodu/z góry komputera

1. Przycisk zasilania
2. Wskaźnik dysku twardego
3. Przycisk wysuwania napędu optycznego
4. Napęd optyczny
5. Czytnik kart pamięci
6. Złącze mikrofonu
7. Złącze słuchawkowe
8. Złącza USB 3.0 (2)
9. Złącza USB 2.0 (2)
10. Złącza USB 3.0 (2)

UWAGA: Upewnij się, że nie blokujesz żadnych otworów wentylacyjnych w komputerze. Zablokowane otwory wentylacyjne mogą powodować problemy termiczne.

Widok z tyłu komputera

1. Złącza audio
2. Złącze HDMI-out
3. Złącze VGA-out
4. Złącza USB 2.0 (2)
5. Złącze Ethernet
6. Złącze zasilania
7. Antena Wi-Fi ¹
8. Gniazda kart rozszerzeń ²

¹ Tylko wybrane modele.
² Niektóre modele są wyposażone w USB 3.0 lub kartę tunera TV.

UWAGA: Jeśli Twój model ma dwa złącza monitora VGA, upewnij się, że używasz złącza na karcie graficznej.
UWAGA: Nie otwieraj pokrywy anteny Wi-Fi.

1. Złącza audio
2. Złącze VGA-out
3. Złącze HDMI-out
4. Złącza USB 3.0 (2)
5. Złącza USB 2.0 (2)
6. Złącze Ethernet
7. Antena Wi-Fi ¹
8. Gniazda kart rozszerzeń ²
9. Złącze zasilania
10. Złącze szeregowe

¹ Tylko wybrane modele.
² Niektóre modele są wyposażone w USB 3.0 lub kartę tunera TV.

UWAGA: Jeśli Twój model ma dwa złącza monitora VGA, upewnij się, że używasz złącza na karcie graficznej.
UWAGA: Nie otwieraj pokrywy anteny Wi-Fi.

Informacje o serwisie i wsparciu technicznym

Poniższe informacje opisują wsparcie techniczne dostępne dla Twojego produktu w okresie gwarancji lub przez cały okres użytkowania produktu.
Zapoznaj się z Ograniczoną Gwarancją Lenovo, aby uzyskać pełne wyjaśnienie warunków gwarancji Lenovo. Jeśli zakupiłeś usługi Lenovo, zapoznaj się z poniższymi warunkami, aby uzyskać szczegółowe informacje:

• W przypadku rozszerzeń lub aktualizacji usług gwarancyjnych Lenovo,
  przejdź do: http://support.lenovo.com/lwsu
• W przypadku usług ochrony przed przypadkowymi uszkodzeniami Lenovo,
  przejdź do: http://support.lenovo.com/ladps
• Pomoc techniczna online jest dostępna przez cały okres użytkowania produktu pod adresem:
  http://www.lenovo.com/support

Wymiana lub modernizacja sprzętu

Informacje dotyczące bezpieczeństwa podczas wymiany CRU

Nie otwieraj komputera ani nie podejmuj prób naprawy przed przeczytaniem rozdziału "Ważne informacje dotyczące bezpieczeństwa" w dokumencie Safety, Warranty, Environment, Recycling Information Guide (Przewodnik dotyczący bezpieczeństwa, gwarancji, środowiska i recyklingu) oraz Important Product Information Guide (Przewodnik z ważnymi informacjami o produkcie), które zostały dołączone do komputera.

Instrukcje przed demontażem

Przed przystąpieniem do demontażu upewnij się, że wykonałeś następujące czynności:

1. Wyłącz zasilanie systemu i wszystkich urządzeń peryferyjnych.
2. Odłącz wszystkie kable zasilające i sygnałowe od komputera.
3. Umieść system na płaskiej, stabilnej powierzchni.

CRU dla Twojego komputera obejmują: klawiaturę, mysz, dysk twardy, napęd optyczny, moduł czytnika kart, kartę PCI express i moduł pamięci.

Ta część zawiera instrukcje dotyczące wymiany następujących części:

• Moduł czytnika kart (Wykonaj kroki:
• Napęd optyczny (Wykonaj kroki:
• Dysk twardy (Wykonaj kroki:
• Karta PCI express (Wykonaj kroki:
• Moduł pamięci (Wykonaj kroki:

Zdejmowanie obudowy komputera

Zdejmowanie przedniej ramki

Wymiana modułu czytnika kart

Wymiana napędu optycznego

Wymiana dysku twardego

Wymiana karty PCI express

Wymiana modułu pamięci

lub

System pomocy Windows

System pomocy Windows zawiera szczegółowe informacje na temat korzystania z systemu operacyjnego Windows. Aby uzyskać dostęp do systemu pomocy Windows, wykonaj następujące czynności:
Otwórz menu Start, a następnie kliknij lub dotknij Get Started (Wprowadzenie), aby uzyskać więcej szczegółów.
Możesz również wpisać Get Started (Wprowadzenie) lub to, czego szukasz, w polu wyszukiwania na pasku zadań. Otrzymasz sugestie i odpowiedzi na pytania dotyczące systemu Windows oraz najlepsze wyniki wyszukiwania dostępne z komputera i Internetu.

Aby wykonać odzyskiwanie systemu po poważnym błędzie w systemie Windows 10, kliknij lub dotknij przycisku Start i wybierz Settings → Update & security → Recovery (Ustawienia → Aktualizacja i zabezpieczenia → Odzyskiwanie). Następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby odzyskać system.

UWAGA: System operacyjny Windows jest dostarczany przez Microsoft Corporation. Należy go używać zgodnie z UMOWĄ LICENCYJNĄ UŻYTKOWNIKA KOŃCOWEGO (EULA) zawartą między użytkownikiem a firmą Microsoft. W przypadku pytań dotyczących systemu operacyjnego należy kontaktować się bezpośrednio z firmą Microsoft.

Poniższe informacje dotyczą serii ideacentre 310A/510A typu maszyny:
90GS [310A-15ASR/Energy Star] / 90GT [310A-15IAP/Energy Star]
90GU [510A-15ABR/Energy Star] / 90GV [510A-15IKL/Energy Star]

Opisy w tym przewodniku mogą różnić się od tego, co widzisz na swoim komputerze, w zależności od modelu i konfiguracji komputera. Projekt produktu i specyfikacje mogą ulec zmianie bez powiadomienia.

Lenovo, logo Lenovo i ideacentre są znakami towarowymi firmy Lenovo w Stanach Zjednoczonych, innych krajach lub w obu tych miejscach.
Windows jest znakiem towarowym grupy firm Microsoft.
Inne nazwy firm, produktów lub usług mogą być znakami towarowymi lub znakami usług należącymi do innych podmiotów.

© Copyright Lenovo 2017. OGRANICZONE I ZASTRZEŻONE PRAWA: Jeśli dane lub oprogramowanie są dostarczane zgodnie z umową General Services Administration "GSA", użytkowanie, reprodukcja lub ujawnianie podlega ograniczeniom określonym w umowie nr GS-35F-05925
