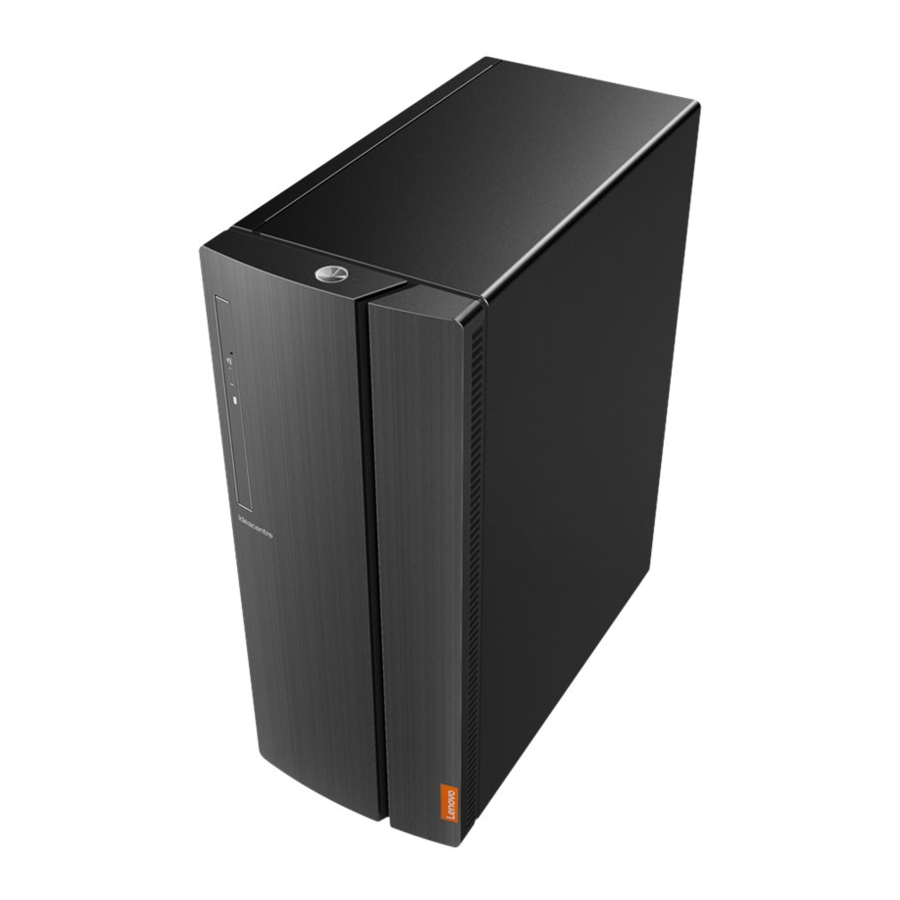

Guía de inicio rápido de la serie Lenovo ideacentre 310A/510A

Desembalaje

* Solo en modelos seleccionados.

NOTA: Algunos modelos pueden contener elementos no listados aquí.

Conexión del teclado y el ratón

Conexión del cable Ethernet

Conexión del monitor

Elección del voltaje correcto

Algunos modelos están equipados con un interruptor de selección de voltaje. Puede encontrarlo en la parte posterior de su ordenador. Los modelos sin interruptor de selección de voltaje controlan el voltaje automáticamente.

Si el rango de suministro eléctrico es de 100-127 V AC, ajuste el interruptor a 115 V.

Si el rango de suministro eléctrico es de 200-240 V AC, ajuste el interruptor a 230 V.

Conexión del cable de alimentación

Encendido del ordenador

Conexión a Internet

Necesita un contrato con un proveedor de servicios de Internet (ISP) y algo de hardware para poder conectarse a Internet. Los ISP y los servicios que ofrecen varían según el país. Póngase en contacto con su ISP para conocer los servicios disponibles en su país. Su ordenador es compatible con redes inalámbricas (solo en modelos seleccionados) o cableadas que conectan su ordenador a otros dispositivos.

Conexión de red cableada

Para redes cableadas, conecte un extremo de un cable Ethernet (adquirido por separado) al conector Ethernet de su ordenador y, a continuación, conecte el otro extremo al router de red o al módem de banda ancha. Consulte a su ISP para obtener instrucciones de configuración detalladas.

NOTA: Los procedimientos de instalación del módem de banda ancha y del router varían según el fabricante. Siga las instrucciones del fabricante.

Conexión de red inalámbrica

Para redes inalámbricas, puede utilizar la antena Wi-Fi integrada para acceder a su red doméstica inalámbrica. Para conectar su ordenador a la red inalámbrica: Haga clic o toque el icono de red en la barra de tareas y, a continuación, seleccione el nombre de su router. Haga clic o toque en "Connect" (Conectar) y, a continuación, siga los pasos que aparecen en la pantalla. Pruebe la red inalámbrica abriendo su navegador web y accediendo a cualquier sitio web.

Vista frontal/superior del ordenador

1. Botón de encendido (Power button)
2. Indicador de la unidad de disco duro
3. Botón de expulsión de la unidad óptica
4. Unidad óptica
5. Lector de tarjetas de memoria
6. Conector de micrófono
7. Conector de auriculares
8. Conectores USB 3.0 (2)
9. Conectores USB 2.0 (2)
10. Conectores USB 3.0 (2)

ATENCIÓN: Asegúrese de no bloquear ninguna de las rejillas de ventilación del ordenador. Las rejillas de ventilación bloqueadas pueden causar problemas térmicos.

Vista posterior del ordenador

1. Conectores de audio
2. Conector de salida HDMI
3. Conector de salida VGA
4. Conectores USB 2.0 (2)
5. Conector Ethernet
6. Conector de alimentación
7. Antena Wi-Fi ¹
8. Ranuras para tarjetas de expansión ²

¹ Solo en modelos seleccionados.
² Algunos modelos están equipados con USB 3.0 o tarjeta de sintonizador de TV.

NOTA: Si su modelo tiene dos conectores de monitor VGA, asegúrese de utilizar el conector del adaptador de gráficos.
ATENCIÓN: No abra la cubierta de la antena Wi-Fi.

1. Conectores de audio
2. Conector de salida VGA
3. Conector de salida HDMI
4. Conectores USB 3.0 (2)
5. Conectores USB 2.0 (2)
6. Conector Ethernet
7. Antena Wi-Fi ¹
8. Ranuras para tarjetas de expansión ²
9. Conector de alimentación
10. Conector serie

¹ Solo en modelos seleccionados.
² Algunos modelos están equipados con USB 3.0 o tarjeta de sintonizador de TV.

NOTA: Si su modelo tiene dos conectores de monitor VGA, asegúrese de utilizar el conector del adaptador de gráficos.
ATENCIÓN: No abra la cubierta de la antena Wi-Fi.

Información de servicio y soporte

La siguiente información describe el soporte técnico que está disponible para su producto, durante el período de garantía o durante toda la vida útil de su producto.
Consulte la Garantía limitada de Lenovo para obtener una explicación completa de los términos de la garantía de Lenovo. Si ha adquirido servicios de Lenovo, consulte los siguientes términos y condiciones para obtener información detallada:

• Para actualizaciones o extensiones del servicio de garantía de Lenovo,
  vaya a: http://support.lenovo.com/lwsu
• Para los servicios de protección contra daños accidentales de Lenovo,
  vaya a: http://support.lenovo.com/ladps
• El soporte técnico en línea está disponible durante la vida útil de un producto en:
  http://www.lenovo.com/support

Sustitución o actualización de hardware

Información de seguridad para la sustitución de CRU

No abra su ordenador ni intente realizar ninguna reparación antes de leer la "Información de seguridad importante" en la Guía de información sobre seguridad, garantía, medio ambiente y reciclaje y la Guía de información importante del producto que se incluye con su ordenador.

Instrucciones previas al desmontaje

Antes de proceder con el procedimiento de desmontaje, asegúrese de hacer lo siguiente:

1. Apague la alimentación del sistema y de todos los periféricos.
2. Desenchufe todos los cables de alimentación y de señal del ordenador.
3. Coloque el sistema sobre una superficie plana y estable.

Las CRU para su ordenador incluyen: teclado, ratón, unidad de disco duro, unidad óptica, módulo lector de tarjetas, adaptador PCI Express y módulo de memoria.

Esta parte contiene instrucciones para sustituir las siguientes piezas:

• Módulo lector de tarjetas (Siga los pasos:
• Unidad óptica (Siga los pasos:
• Unidad de disco duro (Siga los pasos:
• Adaptador PCI Express (Siga los pasos:
• Módulo de memoria (Siga los pasos:

Extracción de la cubierta del ordenador

Extracción del bisel frontal

Sustitución del módulo lector de tarjetas

Sustitución de la unidad óptica

Sustitución de una unidad de disco duro

Sustitución de un adaptador PCI Express

Sustitución de un módulo de memoria

o

Sistema de ayuda de Windows

El sistema de ayuda de Windows le proporciona información detallada sobre el uso del sistema operativo Windows. Para acceder al sistema de ayuda de Windows, haga lo siguiente:
Abra el menú Inicio y, a continuación, haga clic o toque en Get Started (Comenzar) para obtener más detalles.
También puede introducir Get Started (Comenzar) o lo que esté buscando en el cuadro de búsqueda de la barra de tareas. Obtendrá sugerencias y respuestas a sus preguntas sobre Windows y los mejores resultados de búsqueda disponibles desde su PC e Internet.

Para realizar la recuperación del sistema después de un error grave en Windows 10, haga clic o toque el botón Inicio y seleccione Settings → Update & security → Recovery (Configuración → Actualización y seguridad → Recuperación). A continuación, siga las instrucciones que aparecen en la pantalla para la recuperación del sistema.

ATENCIÓN: El sistema operativo Windows es proporcionado por Microsoft Corporation. Utilícelo de acuerdo con el ACUERDO DE LICENCIA DE USUARIO FINAL (EULA) entre usted y Microsoft. Para cualquier pregunta relacionada con el sistema operativo, póngase en contacto con Microsoft directamente.

La siguiente información se refiere al tipo de máquina de la serie ideacentre 310A/510A:
90GS [310A-15ASR/Energy Star] / 90GT [310A-15IAP/Energy Star]
90GU [510A-15ABR/Energy Star] / 90GV [510A-15IKL/Energy Star]

Las descripciones de esta guía pueden ser diferentes de lo que ve en su ordenador, dependiendo del modelo y la configuración del ordenador. El diseño y las especificaciones del producto pueden modificarse sin previo aviso.

Lenovo, el logotipo de Lenovo e ideacentre son marcas comerciales de Lenovo en los Estados Unidos, en otros países o en ambos.
Windows es una marca comercial del grupo de empresas Microsoft.
Otros nombres de empresas, productos o servicios pueden ser marcas comerciales o marcas de servicio de terceros.

© Copyright Lenovo 2017. AVISO DE DERECHOS LIMITADOS Y RESTRINGIDOS: Si los datos o el software se entregan de conformidad con un contrato de la Administración de Servicios Generales "GSA", el uso, la reproducción o la divulgación están sujetos a las restricciones establecidas en el Contrato No. GS-35F-05925
