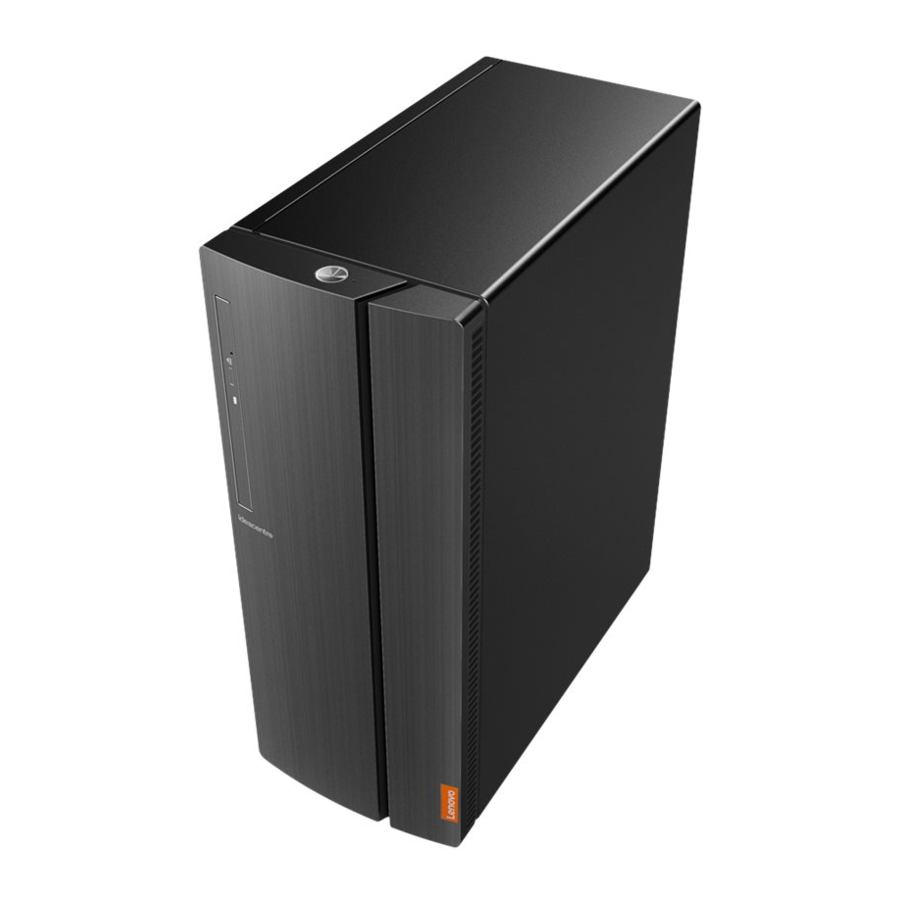

Lenovo ideacentre 310A/510A Serie Kurzanleitung

Auspacken

* Nur bei ausgewählten Modellen.

NOTE (HINWEIS): Einige Modelle können hier nicht aufgeführte Artikel enthalten.

Tastatur und Maus anschließen

Ethernet-Kabel anschließen

Monitor anschließen

Die richtige Spannung wählen

Ausgewählte Modelle sind mit einem Spannungswahlschalter ausgestattet. Diesen finden Sie auf der Rückseite Ihres Computers. Modelle ohne Spannungswahlschalter regeln die Spannung automatisch.

Wenn der Stromversorgungsbereich 100-127 V AC beträgt, stellen Sie den Schalter auf 115 V ein.

Wenn der Stromversorgungsbereich 200-240 V AC beträgt, stellen Sie den Schalter auf 230 V ein.

Netzkabel anschließen

Computer einschalten

Mit dem Internet verbinden

Sie benötigen einen Vertrag mit einem Internetdienstanbieter (ISP) und bestimmte Hardware, um eine Verbindung zum Internet herzustellen. ISPs und die von ihnen angebotenen Dienste variieren je nach Land. Wenden Sie sich an Ihren ISP, um Informationen zu den in Ihrem Land verfügbaren Diensten zu erhalten. Ihr Computer unterstützt drahtlose (nur bei ausgewählten Modellen) oder kabelgebundene Netzwerke, die Ihren Computer mit anderen Geräten verbinden.

Kabelgebundene Netzwerkverbindung

Für kabelgebundene Netzwerke schließen Sie ein Ende eines Ethernet-Kabels (separat erhältlich) an den Ethernet-Anschluss Ihres Computers an und verbinden das andere Ende mit dem Netzwerkrouter oder Breitbandmodem. Detaillierte Einrichtungsanweisungen erhalten Sie von Ihrem ISP.

NOTE (HINWEIS): Die Installationsverfahren für Breitbandmodem und Router variieren je nach Hersteller. Befolgen Sie die Anweisungen des Herstellers.

Drahtlose Netzwerkverbindung

Für drahtlose Netzwerke können Sie die integrierte Wi-Fi-Antenne verwenden, um auf Ihr drahtloses Heimnetzwerk zuzugreifen. Um Ihren Computer mit dem drahtlosen Netzwerk zu verbinden: Klicken oder tippen Sie auf das Netzwerksymbol in der Taskleiste und wählen Sie dann den Namen Ihres Routers aus. Klicken oder tippen Sie auf Connect (Verbinden), und folgen Sie dann den Anweisungen auf dem Bildschirm. Testen Sie das drahtlose Netzwerk, indem Sie Ihren Webbrowser öffnen und eine beliebige Website aufrufen.

Vorder-/Draufsicht des Computers

1. Ein-/Aus-Taste
2. Festplattenanzeige
3. Auswurftaste für optisches Laufwerk
4. Optisches Laufwerk
5. Speicherkartenleser
6. Mikrofonanschluss
7. Kopfhöreranschluss
8. USB 3.0-Anschlüsse (2)
9. USB 2.0-Anschlüsse (2)
10. USB 3.0-Anschlüsse (2)

ATTENTION (ACHTUNG): Achten Sie darauf, keine Lüftungsschlitze am Computer zu blockieren. Blockierte Lüftungsschlitze können thermische Probleme verursachen.

Rückansicht des Computers

1. Audioanschlüsse
2. HDMI-Ausgang
3. VGA-Ausgang
4. USB 2.0-Anschlüsse (2)
5. Ethernet-Anschluss
6. Stromanschluss
7. Wi-Fi-Antenne ¹
8. Erweiterungskartensteckplätze ²

¹ Nur bei ausgewählten Modellen.
² Einige Modelle sind mit USB 3.0 oder einer TV-Tunerkarte ausgestattet.

NOTE (HINWEIS): Wenn Ihr Modell zwei VGA-Monitoranschlüsse hat, stellen Sie sicher, dass Sie den Anschluss am Grafikadapter verwenden.
ATTENTION (ACHTUNG): Öffnen Sie nicht die Abdeckung der Wi-Fi-Antenne.

1. Audioanschlüsse
2. VGA-Ausgang
3. HDMI-Ausgang
4. USB 3.0-Anschlüsse (2)
5. USB 2.0-Anschlüsse (2)
6. Ethernet-Anschluss
7. Wi-Fi-Antenne ¹
8. Erweiterungskartensteckplätze ²
9. Stromanschluss
10. Serieller Anschluss

¹ Nur bei ausgewählten Modellen.
² Einige Modelle sind mit USB 3.0 oder einer TV-Tunerkarte ausgestattet.

NOTE (HINWEIS): Wenn Ihr Modell zwei VGA-Monitoranschlüsse hat, stellen Sie sicher, dass Sie den Anschluss am Grafikadapter verwenden.
ATTENTION (ACHTUNG): Öffnen Sie nicht die Abdeckung der Wi-Fi-Antenne.

Service- und Supportinformationen

Die folgenden Informationen beschreiben den technischen Support, der für Ihr Produkt während der Garantiezeit oder über die gesamte Lebensdauer Ihres Produkts verfügbar ist.
Eine vollständige Erklärung der Lenovo-Garantiebedingungen finden Sie in der Lenovo eingeschränkten Garantie. Wenn Sie Lenovo-Dienste erworben haben, finden Sie detaillierte Informationen in den folgenden Geschäftsbedingungen:

• Für Lenovo Garantie-Service-Upgrades oder -Verlängerungen,
  gehen Sie zu: http://support.lenovo.com/lwsu
• Für Lenovo Accidental Damage Protection Services,
  gehen Sie zu: http://support.lenovo.com/ladps
• Technischer Online-Support ist während der gesamten Lebensdauer eines Produkts verfügbar unter:
  http://www.lenovo.com/support

Hardware ersetzen oder aufrüsten

Sicherheitshinweise zum Austausch von CRUs

Öffnen Sie Ihren Computer nicht und versuchen Sie keine Reparaturen, bevor Sie die "Important safety information" (Wichtige Sicherheitshinweise) im Safety, Warranty, Environment, Recycling Information Guide (Handbuch für Sicherheit, Garantie, Umwelt und Recyclinginformationen) und im Important Product Information Guide (Handbuch für wichtige Produktinformationen) gelesen haben, die Ihrem Computer beilagen.

Anweisungen vor der Demontage

Bevor Sie mit dem Demontagevorgang fortfahren, stellen Sie sicher, dass Sie Folgendes tun:

1. Schalten Sie das System und alle Peripheriegeräte aus.
2. Ziehen Sie alle Strom- und Signalkabel vom Computer ab.
3. Stellen Sie das System auf eine flache, stabile Oberfläche.

Die CRUs für Ihren Computer umfassen: Tastatur, Maus, Festplatte, optisches Laufwerk, Kartenlesermodul, PCI-Express-Adapter und Speichermodul.

Dieser Abschnitt enthält Anweisungen zum Austausch der folgenden Teile:

• Kartenlesermodul (Befolgen Sie die Schritte:
• Optisches Laufwerk (Befolgen Sie die Schritte:
• Festplatte (Befolgen Sie die Schritte:
• PCI-Express-Adapter (Befolgen Sie die Schritte:
• Speichermodul (Befolgen Sie die Schritte:

Computerabdeckung entfernen

Frontblende entfernen

Kartenlesermodul ersetzen

Optisches Laufwerk ersetzen

Festplatte ersetzen

PCI-Express-Adapter ersetzen

Speichermodul ersetzen

oder

Windows-Hilfesystem

Das Windows-Hilfesystem bietet Ihnen detaillierte Informationen zur Verwendung des Windows-Betriebssystems. Um auf das Windows-Hilfesystem zuzugreifen, gehen Sie wie folgt vor:
Öffnen Sie das Startmenü und klicken oder tippen Sie dann auf Get Started (Erste Schritte), um weitere Details zu erhalten.
Sie können auch Get Started (Erste Schritte) oder das, wonach Sie suchen, in das Suchfeld in der Taskleiste eingeben. Sie erhalten Vorschläge und Antworten auf Ihre Fragen zu Windows sowie die besten Suchergebnisse, die auf Ihrem PC und im Internet verfügbar sind.

Um eine Systemwiederherstellung nach einem schwerwiegenden Fehler in Windows 10 durchzuführen, klicken oder tippen Sie auf die Start-Schaltfläche und wählen Sie Settings (Einstellungen) → Update & security (Update & Sicherheit) → Recovery (Wiederherstellung). Befolgen Sie dann die Anweisungen auf dem Bildschirm zur Systemwiederherstellung.

ATTENTION (ACHTUNG): Das Windows-Betriebssystem wird von der Microsoft Corporation bereitgestellt. Bitte verwenden Sie es gemäß der ENDBENUTZER-LIZENZVEREINBARUNG (EULA) zwischen Ihnen und Microsoft. Bei Fragen zum Betriebssystem wenden Sie sich bitte direkt an Microsoft.

Die folgenden Informationen beziehen sich auf den Maschinentyp der ideacentre 310A/510A Serie:
90GS [310A-15ASR/Energy Star] / 90GT [310A-15IAP/Energy Star]
90GU [510A-15ABR/Energy Star] / 90GV [510A-15IKL/Energy Star]

Die Beschreibungen in diesem Handbuch können je nach Computermodell und Konfiguration von dem abweichen, was Sie auf Ihrem Computer sehen. Produktdesign und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Lenovo, das Lenovo-Logo und ideacentre sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beidem.
Windows ist eine Marke der Microsoft Unternehmensgruppe.
Andere Firmen-, Produkt- oder Dienstleistungsnamen können Marken oder Dienstleistungsmarken anderer sein.

© Copyright Lenovo 2017. HINWEIS ZU EINGESCHRÄNKTEN UND BESCHRÄNKTEN RECHTEN: Wenn Daten oder Software gemäß einem „GSA“-Vertrag der General Services Administration geliefert werden, unterliegen Nutzung, Vervielfältigung oder Offenlegung den Einschränkungen, die in Vertrag Nr. GS-35F-05925 festgelegt sind.
