Краткое руководство пользователя Lenovo ideacentre 310A/510A Series

Распаковка

* Только для некоторых моделей.

ПРИМЕЧАНИЕ: Некоторые модели могут содержать элементы, не указанные здесь.

Подключение клавиатуры и мыши

Подключение кабеля Ethernet

Подключение монитора

Выбор правильного напряжения

Некоторые модели оснащены переключателем выбора напряжения. Вы можете найти его на задней панели компьютера. Модели без переключателя выбора напряжения контролируют напряжение автоматически.

Если диапазон электропитания составляет 100-127 В переменного тока, установите переключатель в положение 115 В.

Если диапазон электропитания составляет 200-240 В переменного тока, установите переключатель в положение 230 В.

Подключение кабеля питания

Включение компьютера

Подключение к Интернету

Для подключения к Интернету вам необходим договор с поставщиком интернет-услуг (ISP) и некоторое оборудование. Поставщики интернет-услуг и предлагаемые ими услуги различаются в зависимости от страны. Обратитесь к своему поставщику интернет-услуг для получения информации об услугах, доступных в вашей стране. Ваш компьютер поддерживает беспроводные (только для некоторых моделей) или проводные сети, которые подключают ваш компьютер к другим устройствам.

Подключение к проводной сети

Для проводных сетей подключите один конец кабеля Ethernet (приобретается отдельно) к разъему Ethernet на вашем компьютере, а затем подключите другой конец к сетевому маршрутизатору или широкополосному модему. Обратитесь к своему поставщику интернет-услуг для получения подробных инструкций по настройке.

ПРИМЕЧАНИЕ: Процедуры установки широкополосного модема и маршрутизатора зависят от производителя. Следуйте инструкциям производителя.

Подключение к беспроводной сети

Для беспроводных сетей вы можете использовать встроенную антенну Wi-Fi для доступа к своей беспроводной домашней сети. Чтобы подключить компьютер к беспроводной сети: Щелкните или коснитесь значка сети на панели задач, затем выберите имя своего маршрутизатора. Щелкните или коснитесь "Connect" (Подключиться), затем следуйте инструкциям на экране. Проверьте беспроводную сеть, открыв веб-браузер и перейдя на любой веб-сайт.

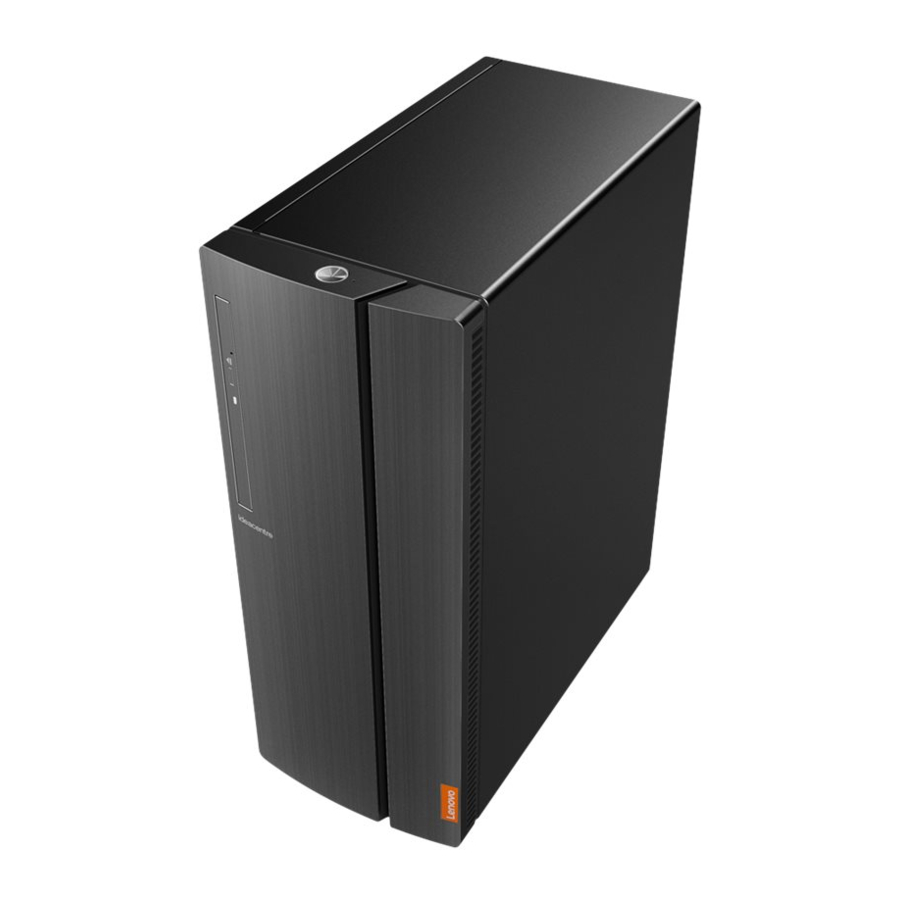

Вид компьютера спереди/сверху

1. Кнопка питания
2. Индикатор жесткого диска
3. Кнопка извлечения оптического привода
4. Оптический привод
5. Устройство чтения карт памяти
6. Разъем для микрофона
7. Разъем для наушников
8. Разъемы USB 3.0 (2)
9. Разъемы USB 2.0 (2)
10. Разъемы USB 3.0 (2)

ВНИМАНИЕ: Следите за тем, чтобы не блокировать вентиляционные отверстия на компьютере. Заблокированные вентиляционные отверстия могут вызвать проблемы с перегревом.

Вид компьютера сзади

1. Аудиоразъемы
2. Разъем HDMI-out
3. Разъем VGA-out
4. Разъемы USB 2.0 (2)
5. Разъем Ethernet
6. Разъем питания
7. Антенна Wi-Fi ¹
8. Слоты для карт расширения ²

¹ Только для некоторых моделей.
² Некоторые модели оснащены USB 3.0 или картой ТВ-тюнера.

ПРИМЕЧАНИЕ: Если ваша модель имеет два разъема для монитора VGA, обязательно используйте разъем на графическом адаптере.
ВНИМАНИЕ: Не открывайте крышку антенны Wi-Fi.

1. Аудиоразъемы
2. Разъем VGA-out
3. Разъем HDMI-out
4. Разъемы USB 3.0 (2)
5. Разъемы USB 2.0 (2)
6. Разъем Ethernet
7. Антенна Wi-Fi ¹
8. Слоты для карт расширения ²
9. Разъем питания
10. Последовательный разъем

¹ Только для некоторых моделей.
² Некоторые модели оснащены USB 3.0 или картой ТВ-тюнера.

ПРИМЕЧАНИЕ: Если ваша модель имеет два разъема для монитора VGA, обязательно используйте разъем на графическом адаптере.
ВНИМАНИЕ: Не открывайте крышку антенны Wi-Fi.

Информация об обслуживании и поддержке

Следующая информация описывает техническую поддержку, доступную для вашего продукта, в течение гарантийного срока или в течение всего срока службы вашего продукта.
Обратитесь к Ограниченной гарантии Lenovo для получения полного объяснения условий гарантии Lenovo. Если вы приобрели услуги Lenovo, обратитесь к следующим условиям для получения подробной информации:

• Для обновлений или расширений гарантийного обслуживания Lenovo,
  перейдите по ссылке: http://support.lenovo.com/lwsu
• Для услуг защиты от случайных повреждений Lenovo,
  перейдите по ссылке: http://support.lenovo.com/ladps
• Онлайн-техническая поддержка доступна в течение всего срока службы продукта по адресу:
  http://www.lenovo.com/support

Замена или обновление оборудования

Информация по технике безопасности при замене CRU

Не открывайте компьютер и не пытайтесь производить какой-либо ремонт, не прочитав раздел "Важная информация по технике безопасности" в Руководстве по безопасности, гарантии, окружающей среде и утилизации и Руководстве с важной информацией о продукте, которые прилагались к вашему компьютеру.

Инструкции перед разборкой

Прежде чем приступить к процедуре разборки, убедитесь, что вы выполнили следующие действия:

1. Выключите питание системы и всех периферийных устройств.
2. Отключите все кабели питания и сигнальные кабели от компьютера.
3. Поместите систему на плоскую устойчивую поверхность.

CRU для вашего компьютера включают: клавиатуру, мышь, жесткий диск, оптический привод, модуль чтения карт, адаптер PCI express и модуль памяти.

Этот раздел содержит инструкции по замене следующих деталей:

• Модуль чтения карт (Выполните шаги:
• Оптический привод (Выполните шаги:
• Жесткий диск (Выполните шаги:
• Адаптер PCI express (Выполните шаги:
• Модуль памяти (Выполните шаги:

Снятие крышки компьютера

Снятие передней панели

Замена модуля чтения карт

Замена оптического привода

Замена жесткого диска

Замена адаптера PCI express

Замена модуля памяти

или

Справочная система Windows

Справочная система Windows предоставляет подробную информацию об использовании операционной системы Windows. Чтобы получить доступ к справочной системе Windows, выполните следующие действия:
Откройте меню "Start" (Пуск), а затем щелкните или коснитесь Get Started (Начало работы), чтобы получить более подробную информацию.
Вы также можете ввести Get Started (Начало работы) или то, что вы ищете, в поле поиска на панели задач. Вы получите предложения и ответы на свои вопросы о Windows и лучшие результаты поиска, доступные с вашего ПК и из Интернета.

Чтобы выполнить восстановление системы после серьезной ошибки в Windows 10, щелкните или коснитесь кнопки "Start" (Пуск) и выберите Settings → Update & security → Recovery (Параметры → Обновление и безопасность → Восстановление). Затем следуйте инструкциям на экране для восстановления системы.

ВНИМАНИЕ: Операционная система Windows предоставляется корпорацией Microsoft. Пожалуйста, используйте ее в соответствии с ЛИЦЕНЗИОННЫМ СОГЛАШЕНИЕМ С КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЕМ (EULA) между вами и Microsoft. По любым вопросам, связанным с операционной системой, обращайтесь непосредственно в Microsoft.

Следующая информация относится к типу машин серии ideacentre 310A/510A:
90GS [310A-15ASR/Energy Star] / 90GT [310A-15IAP/Energy Star]
90GU [510A-15ABR/Energy Star] / 90GV [510A-15IKL/Energy Star]

Описания в этом руководстве могут отличаться от того, что вы видите на своем компьютере, в зависимости от модели и конфигурации компьютера. Дизайн и технические характеристики продукта могут быть изменены без предварительного уведомления.

Lenovo, логотип Lenovo и ideacentre являются товарными знаками Lenovo в США, других странах или и там, и там.
Windows является товарным знаком группы компаний Microsoft.
Другие названия компаний, продуктов или услуг могут быть товарными знаками или знаками обслуживания других компаний.

© Copyright Lenovo 2017. УВЕДОМЛЕНИЕ ОБ ОГРАНИЧЕННЫХ И ОГРАНИЧЕННЫХ ПРАВАХ: Если данные или программное обеспечение поставляются в соответствии с контрактом General Services Administration "GSA", использование, воспроизведение или раскрытие подлежат ограничениям, изложенным в контракте № GS-35F-05925
