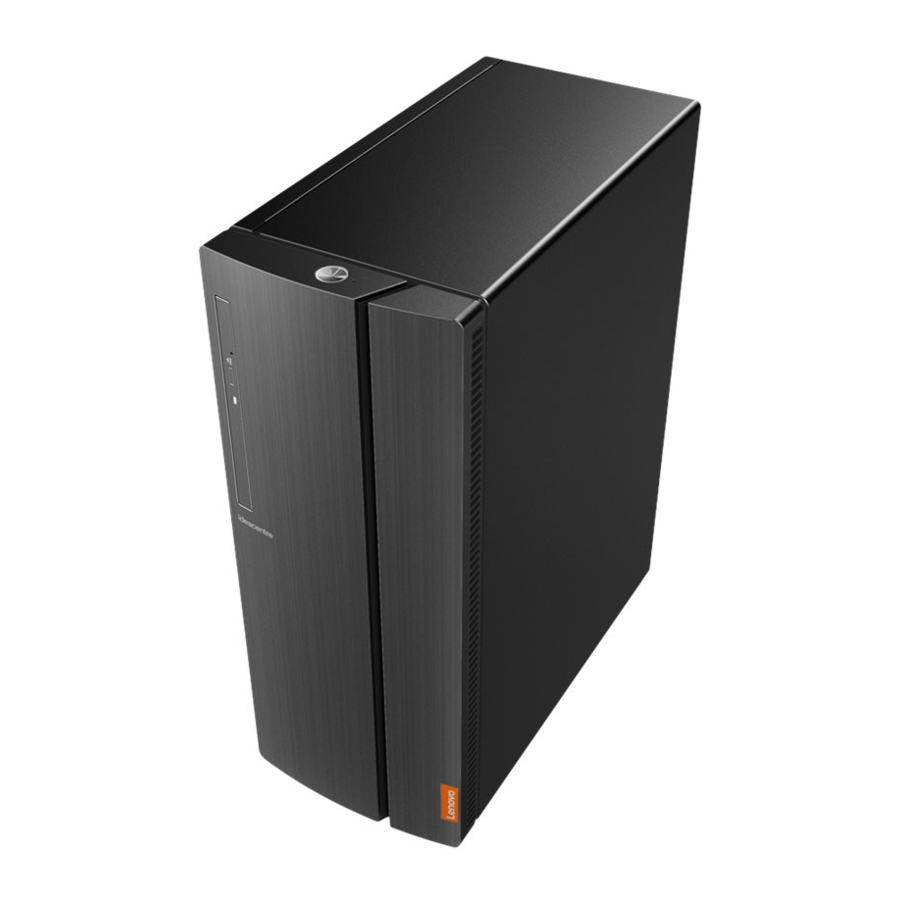

Lenovo ideacentre 310A/510A Series Stručný návod k použití

Rozbalení

* Pouze vybrané modely.

POZNÁMKA: Některé modely mohou obsahovat položky, které zde nejsou uvedeny.

Připojení klávesnice a myši

Připojení ethernetového kabelu

Připojení monitoru

Výběr správného napětí

Vybrané modely jsou vybaveny přepínačem pro výběr napětí. Najdete jej na zadní straně počítače. Modely bez přepínače pro výběr napětí řídí napětí automaticky.

Pokud je rozsah napájení 100-127 V AC, nastavte přepínač na 115 V.

Pokud je rozsah napájení 200-240 V AC, nastavte přepínač na 230 V.

Připojení napájecího kabelu

Zapnutí počítače

Připojení k internetu

Pro připojení k internetu potřebujete smlouvu s poskytovatelem internetových služeb (ISP) a nějaký hardware. Poskytovatelé internetových služeb a služby, které nabízejí, se liší podle země. Obraťte se na svého poskytovatele internetových služeb a zjistěte, jaké služby jsou ve vaší zemi dostupné. Váš počítač podporuje bezdrátové (pouze vybrané modely) nebo kabelové sítě, které propojují váš počítač s dalšími zařízeními.

Kabelové síťové připojení

Pro kabelové sítě připojte jeden konec ethernetového kabelu (zakoupeného samostatně) do ethernetového konektoru na vašem počítači a poté připojte druhý konec k síťovému routeru nebo širokopásmovému modemu. Podrobné pokyny k nastavení vám poskytne váš poskytovatel internetových služeb.

POZNÁMKA: Postupy instalace širokopásmového modemu a routeru se liší v závislosti na výrobci. Postupujte podle pokynů výrobce.

Bezdrátové síťové připojení

Pro bezdrátové sítě můžete použít vestavěnou anténu Wi-Fi pro přístup k vaší bezdrátové domácí síti. Chcete-li připojit počítač k bezdrátové síti: Klikněte nebo klepněte na ikonu sítě na hlavním panelu a poté vyberte název routeru. Klikněte nebo klepněte na "Connect" (Připojit) a poté postupujte podle pokynů na obrazovce. Otestujte bezdrátovou síť otevřením webového prohlížeče a přístupem na libovolný web.

Pohled zepředu/shora na počítač

1. Tlačítko napájení
2. Indikátor pevného disku
3. Tlačítko pro vysunutí optické mechaniky
4. Optická mechanika
5. Čtečka paměťových karet
6. Konektor mikrofonu
7. Konektor sluchátek
8. Konektory USB 3.0 (2)
9. Konektory USB 2.0 (2)
10. Konektory USB 3.0 (2)

POZOR: Dbejte na to, abyste neblokovali žádné větrací otvory na počítači. Zablokované větrací otvory mohou způsobit problémy s chlazením.

Pohled zezadu na počítač

1. Audio konektory
2. Konektor HDMI-out
3. Konektor VGA-out
4. Konektory USB 2.0 (2)
5. Ethernetový konektor
6. Napájecí konektor
7. Anténa Wi-Fi ¹
8. Sloty pro rozšiřující karty ²

¹ Pouze vybrané modely.
² Některé modely jsou vybaveny kartou USB 3.0 nebo TV tunerem.

POZNÁMKA: Pokud má váš model dva konektory pro monitor VGA, nezapomeňte použít konektor na grafickém adaptéru.
POZOR: Neotevírejte kryt antény Wi-Fi.

1. Audio konektory
2. Konektor VGA-out
3. Konektor HDMI-out
4. Konektory USB 3.0 (2)
5. Konektory USB 2.0 (2)
6. Ethernetový konektor
7. Anténa Wi-Fi ¹
8. Sloty pro rozšiřující karty ²
9. Napájecí konektor
10. Sériový konektor

¹ Pouze vybrané modely.
² Některé modely jsou vybaveny kartou USB 3.0 nebo TV tunerem.

POZNÁMKA: Pokud má váš model dva konektory pro monitor VGA, nezapomeňte použít konektor na grafickém adaptéru.
POZOR: Neotevírejte kryt antény Wi-Fi.

Informace o servisu a podpoře

Následující informace popisují technickou podporu, která je k dispozici pro váš produkt, během záruční doby nebo po celou dobu životnosti vašeho produktu.
Úplné vysvětlení podmínek záruky Lenovo naleznete v Omezené záruce Lenovo. Pokud jste si zakoupili služby Lenovo, podrobné informace naleznete v následujících podmínkách:

• Pro upgrady nebo rozšíření záručního servisu Lenovo,
  přejděte na: http://support.lenovo.com/lwsu
• Pro služby Lenovo Accidental Damage Protection,
  přejděte na: http://support.lenovo.com/ladps
• Online technická podpora je k dispozici po celou dobu životnosti produktu na:
  http://www.lenovo.com/support

Výměna nebo upgrade hardwaru

Bezpečnostní informace pro výměnu CRU

Neotvírejte počítač ani se nepokoušejte o žádné opravy, dokud si nepřečtete "Důležité bezpečnostní informace" v Bezpečnostní, záruční, environmentální příručce a příručce s informacemi o recyklaci a Důležité informace o produktu, které byly součástí vašeho počítače.

Pokyny před demontáží

Před zahájením postupu demontáže se ujistěte, že jste provedli následující:

1. Vypněte napájení systému a všech periferních zařízení.
2. Odpojte všechny napájecí a signálové kabely od počítače.
3. Umístěte systém na rovný, stabilní povrch.

CRU pro váš počítač zahrnují: klávesnici, myš, pevný disk, optickou mechaniku, modul čtečky karet, adaptér PCI Express a paměťový modul.

Tato část obsahuje pokyny pro výměnu následujících dílů:

• Modul čtečky karet (Postupujte podle kroků:
• Optická mechanika (Postupujte podle kroků:
• Pevný disk (Postupujte podle kroků:
• Adaptér PCI Express (Postupujte podle kroků:
• Paměťový modul (Postupujte podle kroků:

Demontáž krytu počítače

Demontáž předního rámečku

Výměna modulu čtečky karet

Výměna optické mechaniky

Výměna pevného disku

Výměna adaptéru PCI Express

Výměna paměťového modulu

nebo

Systém nápovědy Windows

Systém nápovědy Windows vám poskytuje podrobné informace o používání operačního systému Windows. Chcete-li získat přístup k systému nápovědy Windows, postupujte takto:
Otevřete nabídku Start a poté klikněte nebo klepněte na Začínáme pro získání dalších podrobností.
Můžete také zadat Začínáme nebo to, co hledáte, do vyhledávacího pole na hlavním panelu. Získáte návrhy a odpovědi na vaše otázky týkající se systému Windows a nejlepší výsledky vyhledávání dostupné z vašeho počítače a internetu.

Chcete-li provést obnovení systému po vážné chybě v systému Windows 10, klikněte nebo klepněte na tlačítko Start a vyberte Nastavení → Aktualizace a zabezpečení → Obnovení. Poté postupujte podle pokynů na obrazovce pro obnovení systému.

POZOR: Operační systém Windows poskytuje společnost Microsoft Corporation. Používejte jej v souladu s LICENČNÍ SMLOUVOU S KONCOVÝM UŽIVATELEM (EULA) mezi vámi a společností Microsoft. V případě jakýchkoli dotazů týkajících se operačního systému se obraťte přímo na společnost Microsoft.

Následující informace se týkají řady ideacentre 310A/510A typu stroje:
90GS [310A-15ASR/Energy Star] / 90GT [310A-15IAP/Energy Star]
90GU [510A-15ABR/Energy Star] / 90GV [510A-15IKL/Energy Star]

Popisy v této příručce se mohou lišit od toho, co vidíte na svém počítači, v závislosti na modelu a konfiguraci počítače. Design a specifikace produktu se mohou změnit bez předchozího upozornění.

Lenovo, logo Lenovo a ideacentre jsou ochranné známky společnosti Lenovo ve Spojených státech, dalších zemích nebo v obou.
Windows je ochranná známka skupiny společností Microsoft.
Ostatní názvy společností, produktů nebo služeb mohou být ochranné známky nebo servisní známky jiných společností.

© Copyright Lenovo 2017. OMEZENÉ A ZAKÁZANÉ UPOZORNĚNÍ NA PRÁVA: Pokud jsou data nebo software dodávány na základě smlouvy General Services Administration "GSA", použití, reprodukce nebo zveřejnění podléhá omezením stanoveným ve smlouvě č. GS-35F-05925
