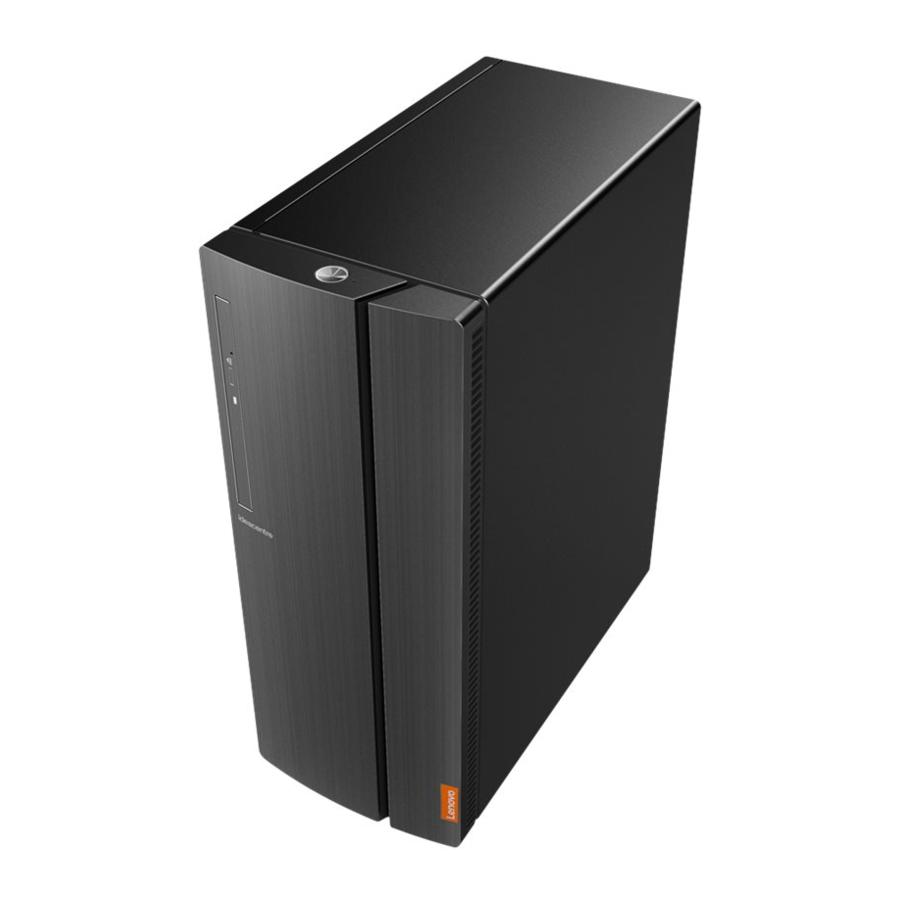

Lenovo ideacentre 310A/510A sorozatú Gyors üzembe helyezési útmutató

Tartalom

1 Kicsomagolás
2 A billentyűzet és az egér csatlakoztatása
3 Az Ethernet-kábel csatlakoztatása
4 A monitor csatlakoztatása
5 A megfelelő feszültség kiválasztása
6 A tápkábel csatlakoztatása
7 A számítógép bekapcsolása
8 Csatlakozás az internethez
- 8.1 Vezetékes hálózati kapcsolat
- 8.2 Vezeték nélküli hálózati kapcsolat
9 A számítógép elülső/felső nézete
10 A számítógép hátsó nézete
11 Szerviz- és támogatási információk
12 Hardver cseréje vagy frissítése
13 Windows súgórendszer
14 Hivatkozások
15 Kézikönyv letöltése
16 Más nyelveken

Kicsomagolás

* Csak bizonyos modellekhez.

MEGJEGYZÉS: Egyes modellek tartalmazhatnak itt nem szereplő elemeket.

A billentyűzet és az egér csatlakoztatása

Az Ethernet-kábel csatlakoztatása

A monitor csatlakoztatása

A megfelelő feszültség kiválasztása

Egyes modellek feszültségválasztó kapcsolóval vannak felszerelve. Ezt a számítógép hátulján találja. A feszültségválasztó kapcsoló nélküli modellek automatikusan szabályozzák a feszültséget.

Ha az áramellátási tartomány 100-127 V AC, állítsa a kapcsolót 115 V-ra.

Ha az áramellátási tartomány 200-240 V AC, állítsa a kapcsolót 230 V-ra.

A tápkábel csatlakoztatása

A számítógép bekapcsolása

Csatlakozás az internethez

Szüksége van egy szerződésre egy internetszolgáltatóval (ISP) és némi hardverre ahhoz, hogy csatlakozzon az internethez. Az internetszolgáltatók és az általuk kínált szolgáltatások országonként eltérőek. Forduljon az internetszolgáltatójához az országában elérhető szolgáltatásokért. A számítógép támogatja a vezeték nélküli (csak egyes modellek) vagy vezetékes hálózatokat, amelyek összekötik a számítógépet más eszközökkel.

Vezetékes hálózati kapcsolat

Vezetékes hálózatok esetén csatlakoztassa az Ethernet-kábel egyik végét (külön megvásárolható) a számítógép Ethernet-csatlakozójához, majd a másik végét a hálózati útválasztóhoz vagy a szélessávú modemhez. A részletes beállítási utasításokért forduljon az internetszolgáltatójához.

MEGJEGYZÉS: A szélessávú modem és az útválasztó telepítési eljárásai a gyártótól függően változnak. Kövesse a gyártó utasításait.

Vezeték nélküli hálózati kapcsolat

Vezeték nélküli hálózatok esetén a beépített Wi-Fi antennával hozzáférhet a vezeték nélküli otthoni hálózathoz. A számítógép vezeték nélküli hálózathoz való csatlakoztatásához: Kattintson vagy koppintson a hálózati ikonra a tálcán, majd válassza ki az útválasztó nevét. Kattintson vagy koppintson a Connect (Csatlakozás) gombra, majd kövesse a képernyőn megjelenő lépéseket. Tesztelje a vezeték nélküli hálózatot a webböngésző megnyitásával és bármely webhely elérésével.

A számítógép elülső/felső nézete

Power button (Bekapcsoló gomb)
Hard disk drive indicator (Merevlemez-meghajtó jelző)
Optical drive eject button (Optikai meghajtó kiadó gomb)
Optical Drive (Optikai meghajtó)
Memory card reader (Memóriakártya-olvasó)
Microphone connector (Mikrofon csatlakozó)
Headphone connector (Fejhallgató csatlakozó)
USB 3.0 connectors (2) (USB 3.0 csatlakozók (2))
USB 2.0 connectors (2) (USB 2.0 csatlakozók (2))
USB 3.0 connectors (2) (USB 3.0 csatlakozók (2))

FIGYELEM: Ügyeljen arra, hogy ne takarja el a számítógép szellőzőnyílásait. Az eltömődött szellőzőnyílások hőproblémákat okozhatnak.

A számítógép hátsó nézete

Audio connectors (Audió csatlakozók)
HDMI-out connector (HDMI-kimeneti csatlakozó)
VGA-out connector (VGA-kimeneti csatlakozó)
USB 2.0 connectors (2) (USB 2.0 csatlakozók (2))
Ethernet connector (Ethernet csatlakozó)
Power connector (Tápcsatlakozó)
Wi-Fi antenna ¹
Expansion card slots ² (Bővítőkártya-helyek ²)

¹Csak bizonyos modellekhez.
²Egyes modellek USB 3.0 vagy TV tuner kártyával vannak felszerelve.

MEGJEGYZÉS: Ha a modelljén két VGA monitor csatlakozó található, ügyeljen arra, hogy a grafikus adapteren lévő csatlakozót használja.
FIGYELEM: Ne nyissa ki a Wi-Fi antenna fedelét.

Audio connectors (Audió csatlakozók)
VGA-out connector (VGA-kimeneti csatlakozó)
HDMI-out connector (HDMI-kimeneti csatlakozó)
USB 3.0 connectors (2) (USB 3.0 csatlakozók (2))
USB 2.0 connectors (2) (USB 2.0 csatlakozók (2))
Ethernet connector (Ethernet csatlakozó)
Wi-Fi antenna ¹
Expansion card slots ² (Bővítőkártya-helyek ²)
Power connector (Tápcsatlakozó)
Serial connector (Soros csatlakozó)

¹Csak bizonyos modellekhez.
²Egyes modellek USB 3.0 vagy TV tuner kártyával vannak felszerelve.

Szerviz- és támogatási információk

A következő információk a termékhez elérhető műszaki támogatást írják le, a garanciális időszak alatt vagy a termék teljes élettartama alatt.
A Lenovo garanciális feltételeinek teljes magyarázatát a Lenovo korlátozott jótállásában találja. Ha Lenovo szolgáltatásokat vásárolt, a részletes információkért tekintse meg a következő feltételeket:

A Lenovo jótállási szolgáltatás bővítéseihez vagy kiterjesztéseihez,
lépjen a következő oldalra: http://support.lenovo.com/lwsu
A Lenovo véletlen sérülés elleni védelem szolgáltatásaihoz,
lépjen a következő oldalra: http://support.lenovo.com/ladps
Online műszaki támogatás a termék teljes élettartama alatt elérhető a következő címen:
http://www.lenovo.com/support

Hardver cseréje vagy frissítése

Biztonsági információk a CRU-k cseréjéhez

Ne nyissa ki a számítógépet, és ne kíséreljen meg javítást, mielőtt elolvasta volna a "Fontos biztonsági információk" című részt a Biztonsági, jótállási, környezetvédelmi, újrahasznosítási információs útmutatóban és a Fontos termékinformációs útmutatóban, amelyeket a számítógéphez mellékeltek.

Szétszerelés előtti utasítások

A szétszerelési eljárás megkezdése előtt győződjön meg arról, hogy a következőket teszi:

Kapcsolja ki a rendszer és az összes periféria áramellátását.
Húzza ki az összes táp- és jelkábelt a számítógépből.
Helyezze a rendszert egy sík, stabil felületre.

A számítógép CRU-i a következők: billentyűzet, egér, merevlemez-meghajtó, optikai meghajtó, kártyaolvasó modul, PCI expressz adapter és memóriamodul.

Ez a rész a következő alkatrészek cseréjére vonatkozó utasításokat tartalmazza:

Kártyaolvasó modul (Kövesse a következő lépéseket:
Optikai meghajtó (Kövesse a következő lépéseket:
Merevlemez-meghajtó (Kövesse a következő lépéseket:
PCI expressz adapter (Kövesse a következő lépéseket:
Memóriamodul (Kövesse a következő lépéseket:

A számítógép fedelének eltávolítása

Az elülső keret eltávolítása

A kártyaolvasó modul cseréje

Az optikai meghajtó cseréje

A merevlemez-meghajtó cseréje

A PCI expressz adapter cseréje

A memóriamodul cseréje

vagy

Windows súgórendszer

A Windows súgórendszer részletes információkat nyújt a Windows operációs rendszer használatáról. A Windows súgórendszer eléréséhez tegye a következőket:
Nyissa meg a Start menüt, majd kattintson vagy koppintson a Get Started (Kezdés) elemre a további részletekért.
Beírhatja a Get Started (Kezdés) kifejezést, vagy amit keres, a tálcán lévő keresőmezőbe is. Javaslatokat és válaszokat kap a Windows-zal kapcsolatos kérdéseire, valamint a számítógépéről és az internetről elérhető legjobb keresési eredményeket.

A rendszer helyreállításához egy súlyos hiba után a Windows 10 rendszerben kattintson vagy koppintson a Start gombra, és válassza a Settings → Update & security → Recovery (Beállítások → Frissítés és biztonság → Helyreállítás) lehetőséget. Ezután kövesse a képernyőn megjelenő utasításokat a rendszer helyreállításához.

FIGYELEM: A Windows operációs rendszert a Microsoft Corporation biztosítja. Kérjük, használja azt a Microsofttal kötött VÉGFELHASZNÁLÓI LICENCSZERZŐDÉS (EULA) szerint. Az operációs rendszerrel kapcsolatos kérdésekkel forduljon közvetlenül a Microsofthoz.

A következő információk az ideacentre 310A/510A sorozatú géptípusra vonatkoznak:
90GS [310A-15ASR/Energy Star] / 90GT [310A-15IAP/Energy Star]
90GU [510A-15ABR/Energy Star] / 90GV [510A-15IKL/Energy Star]

Az útmutatóban szereplő leírások eltérhetnek a számítógépén látottaktól, a számítógép modelljétől és konfigurációjától függően. A termék tervezése és specifikációi előzetes értesítés nélkül megváltozhatnak.

A Lenovo, a Lenovo logó és az ideacentre a Lenovo védjegyei az Egyesült Államokban, más országokban vagy mindkettőben.
A Windows a Microsoft vállalatcsoport védjegye.
Más cég-, termék- vagy szolgáltatásnevek mások védjegyei vagy szolgáltatási védjegyei lehetnek.

© Copyright Lenovo 2017. KORLÁTOZOTT ÉS KORLÁTOZOTT JOGOKRA VONATKOZÓ ÉRTESÍTÉS: Ha az adatokat vagy szoftvereket egy General Services Administration "GSA" szerződés alapján szállítják, a felhasználásra, a reprodukálásra vagy a közzétételre a GS-35F-05925 szerződésben meghatározott korlátozások vonatkoznak.
