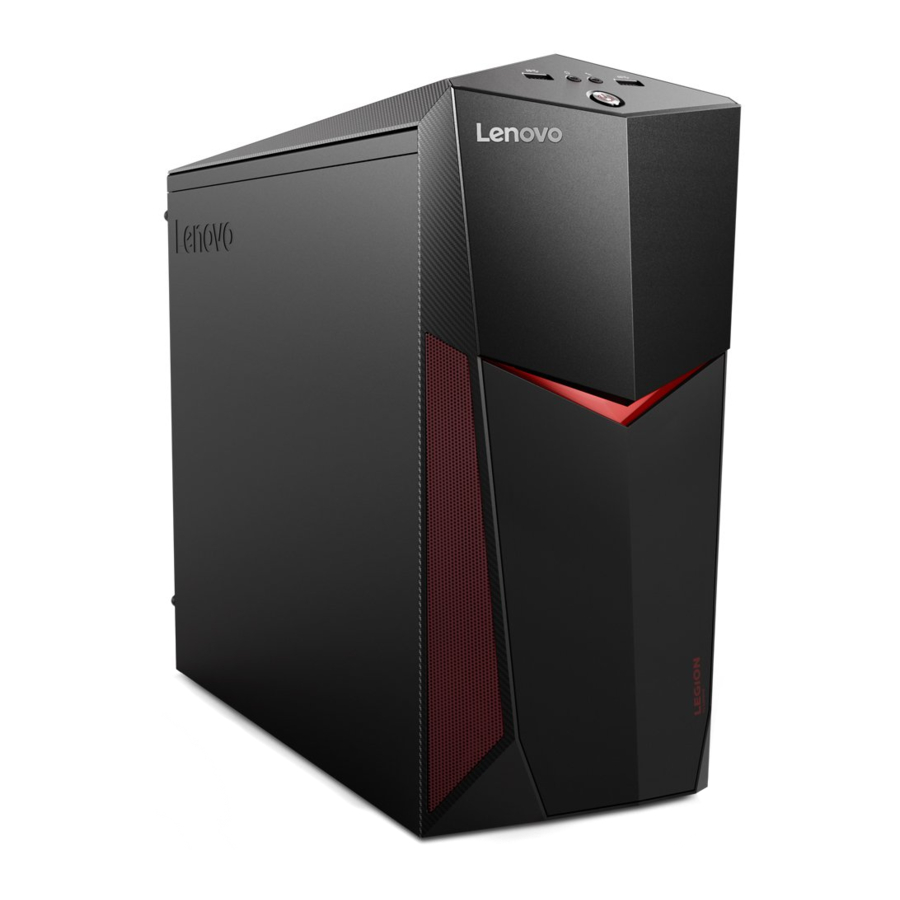

Guía de inicio rápido de la serie Lenovo Legion Y520 Tower

Desembalaje

* Solo en modelos seleccionados.

NOTA: Algunos modelos pueden contener elementos que no se enumeran aquí.

Conexión del teclado y el ratón

Conexión del cable Ethernet

Conexión del monitor y el cable de alimentación

Encendido del ordenador

Vista frontal/superior del ordenador

1. Conector USB 3.0
2. Conector de auriculares
3. Conector de micrófono
4. Conector USB 3.0
5. Botón de encendido
6. Unidad óptica ¹
7. Botón de expulsión de la unidad óptica

¹ Solo en modelos seleccionados.

ATENCIÓN: No inserte discos de 3 pulgadas en la unidad óptica.

Vista trasera del ordenador

1. Conector de salida HDMI
2. Conector USB 3.0
3. Conectores USB 2.0 (2)
4. Conector USB 3.0
5. Conector Ethernet
6. Conectores de audio
7. Área de la tarjeta PCI-Express ¹
8. Conector de alimentación

¹ Las diferentes tarjetas proporcionan diferentes conectores.

NOTA: Si su modelo tiene dos conectores de monitor VGA, asegúrese de utilizar el conector del adaptador de gráficos.

Conexión a Internet

Necesita un contrato con un proveedor de servicios de Internet (ISP) y algo de hardware para poder conectarse a Internet. Los ISP y los servicios que ofrecen varían según el país. Póngase en contacto con su ISP para conocer los servicios disponibles en su país. Su ordenador es compatible con redes inalámbricas (solo en modelos seleccionados) o cableadas que conectan su ordenador a otros dispositivos.

Conexión de red cableada

Para las redes cableadas, conecte un extremo de un cable Ethernet (se vende por separado) al conector Ethernet de su ordenador y, a continuación, conecte el otro extremo al router de red o al módem de banda ancha. Consulte a su ISP para obtener instrucciones de configuración detalladas.

NOTA: Los procedimientos de instalación del módem de banda ancha y del router varían según el fabricante. Siga las instrucciones del fabricante.

Conexión de red inalámbrica

Para las redes inalámbricas, puede utilizar la antena Wi-Fi integrada para acceder a su red doméstica inalámbrica.
Para conectar su ordenador a la red inalámbrica:
Haga clic o pulse el icono de red en la barra de tareas y, a continuación, seleccione el nombre de su router. Haga clic o pulse Connect (Conectar) y, a continuación, siga los pasos que aparecen en la pantalla.
Pruebe la red inalámbrica abriendo su navegador web y accediendo a cualquier sitio web.

Sustitución o actualización de hardware

Información de seguridad para la sustitución de CRU

No abra su ordenador ni intente realizar ninguna reparación antes de leer la "Información de seguridad importante" en la Guía de información sobre seguridad, garantía, medio ambiente y reciclaje y la Guía de información importante del producto que se incluye con su ordenador.
Si ya no tiene esta copia de la Guía de información sobre seguridad, garantía, medio ambiente y reciclaje y la Guía de información importante del producto, puede obtener una en línea desde el sitio web en http://www.lenovo.com/UserManuals.

Instrucciones previas al desmontaje

Antes de continuar con el procedimiento de desmontaje, asegúrese de hacer lo siguiente:

1. Apague el sistema y todos los periféricos.
2. Desenchufe todos los cables de alimentación y de señal del ordenador.
3. Coloque el sistema sobre una superficie plana y estable.

Las CRU para su ordenador incluyen:

• teclado
• unidad óptica
• ratón
• módulo de memoria
• cable de alimentación
• unidad de disco duro
• bisel frontal
• bisel superior

La pieza que se indica a continuación es una CRU opcional para usuarios experimentados:

• tarjeta gráfica

Las instrucciones para sustituir estas piezas se pueden encontrar en el Manual de mantenimiento de hardware del sitio web de soporte de Lenovo. Para obtener una copia del Manual de mantenimiento de hardware, vaya a: www.lenovo.com/UserManuals.

Esta pieza contiene instrucciones para sustituir las siguientes piezas:

• Unidad óptica (Siga los pasos: )
• Unidad de disco duro (Siga los pasos: )
• Tarjeta gráfica (Siga los pasos: )
• Módulo de memoria (Siga los pasos: )
• Bisel frontal (Siga los pasos: )
• Bisel superior (Siga los pasos: )

También está disponible una guía de vídeo de sustitución de CRU a través de un teléfono inteligente. Escanee el código QR que aparece a continuación para acceder a la guía de vídeo.

1. Retirar la cubierta del ordenador

2. Sustitución de una unidad óptica

3. Sustitución de una unidad de disco duro

4. Sustitución de una tarjeta gráfica

5. Sustitución de un módulo de memoria

6. Retirar el bisel frontal

7. Retirar el bisel superior


Sistema de ayuda de Windows

El sistema de ayuda de Windows le proporciona información detallada sobre el uso del sistema operativo Windows.
Para acceder al sistema de ayuda de Windows, haga lo siguiente:
Abra el menú Inicio y, a continuación, haga clic o pulse Get Started (Comenzar) para obtener más detalles. También puede introducir Get Started (Comenzar) o lo que esté buscando en el cuadro de búsqueda de la barra de tareas. Obtendrá sugerencias y respuestas a sus preguntas sobre Windows y los mejores resultados de búsqueda disponibles desde su PC e Internet.

Para realizar la recuperación del sistema después de un error grave en Windows 10, haga clic o pulse el botón Inicio y seleccione Settings (Configuración) → Update & security (Actualización y seguridad) → Recovery (Recuperación). A continuación, siga las instrucciones que aparecen en la pantalla para la recuperación del sistema.

ATENCIÓN: El sistema operativo Windows es proporcionado por Microsoft Corporation. Utilícelo de acuerdo con el ACUERDO DE LICENCIA DE USUARIO FINAL (EULA) entre usted y Microsoft. Para cualquier pregunta relacionada con el sistema operativo, póngase en contacto con Microsoft directamente.

Acceso a otros manuales

La Guía de información importante del producto se ha precargado en su ordenador. Para acceder a esta guía, haga lo siguiente:

Para los modelos que vienen con Lenovo Companion:

1. Abra el menú Inicio y, a continuación, haga clic o pulse Lenovo Companion.
2. Haga clic o pulse Support (Soporte) → User Guide (Guía del usuario).

Para los modelos sin Lenovo Companion:
Abra el menú Inicio y, a continuación, haga clic o pulse Manual para acceder a esta guía.

Para los modelos sin sistemas operativos preinstalados:
Vaya al sitio web de soporte de Lenovo para acceder a sus manuales. Consulte "Descarga de manuales" para obtener información adicional.

Información de servicio y soporte

La siguiente información describe el soporte técnico que está disponible para su producto, durante el período de garantía o durante toda la vida útil de su producto. Consulte la Garantía limitada de Lenovo para obtener una explicación completa de los términos de la garantía de Lenovo. Consulte el "Aviso de garantía limitada de Lenovo" más adelante en este documento para obtener detalles sobre cómo acceder a la garantía completa. Si ha adquirido servicios de Lenovo, consulte los siguientes términos y condiciones para obtener información detallada:

• Para las actualizaciones o extensiones del servicio de garantía de Lenovo, vaya a: http://support.lenovo.com/lwsu
• Para los servicios de protección contra daños accidentales de Lenovo, vaya a: http://support.lenovo.com/ladps
• El soporte técnico en línea está disponible durante la vida útil de un producto en: http://www.lenovo.com/support

La siguiente información se refiere al tipo de máquina Lenovo Legion Y520 Tower:
90H7 [Y520T-25IKL/Energy Star] / 90JB [Y520T-25ICZ/Energy Star]

Las descripciones de esta guía pueden ser diferentes de lo que ve en su ordenador, dependiendo del modelo y la configuración del ordenador.
El diseño y las especificaciones del producto pueden modificarse sin previo aviso.

Lenovo, el logotipo de Lenovo e ideacentre son marcas comerciales de Lenovo en los Estados Unidos, en otros países o en ambos.
Windows es una marca comercial del grupo de empresas Microsoft.
Otros nombres de empresas, productos o servicios pueden ser marcas comerciales o marcas de servicio de terceros.

Declaración de conformidad con la Directiva de la UE 2014/53/UE

Conformidad con la Unión Europea

Contacto en la UE: Lenovo, Einsteinova 21, 851 01 Bratislava, Eslovaquia

Cumplimiento de las directivas para equipos de tecnología de la información (ITE) y equipos de radio

Declaración de la Directiva EMC: Este producto cumple con los requisitos de protección de la Directiva 2014/30/UE del Consejo de la UE sobre la aproximación de las legislaciones de los Estados miembros relativas a la compatibilidad electromagnética. La declaración de cumplimiento completa se encuentra en la Guía del usuario. Consulte "Acceso a otros manuales" en este documento para obtener información adicional.

Modelos con un dispositivo de radio:
Cumplimiento de la Directiva de equipos de radio

Por la presente, Lenovo (Singapur) Pte. Ltd., declara que los tipos de equipos de radio que se enumeran al principio de esta sección cumplen con la Directiva 2014/53/UE.

El texto completo de la declaración de conformidad de la UE del sistema y las declaraciones de los módulos inalámbricos de la UE están disponibles en la siguiente dirección de Internet: http://www.lenovo.com/eu-doc-desktops

Este equipo de radio funciona con bandas de frecuencia y una potencia máxima de radiofrecuencia como se indica al principio de esta sección.

© Copyright Lenovo 2017. AVISO DE DERECHOS LIMITADOS Y RESTRINGIDOS: Si los datos o el software se entregan de conformidad con un contrato de la Administración de Servicios Generales "GSA", el uso, la reproducción o la divulgación están sujetos a las restricciones establecidas en el Contrato No. GS-35F-05925.
