Lenovo Legion Y520 Tower Series - Skrócona instrukcja obsługi

Rozpakowywanie

* Tylko wybrane modele.

UWAGA: Niektóre modele mogą zawierać elementy niewymienione na tej liście.

Podłączanie klawiatury i myszy

Podłączanie kabla Ethernet

Podłączanie monitora i kabla zasilającego

Włączanie komputera

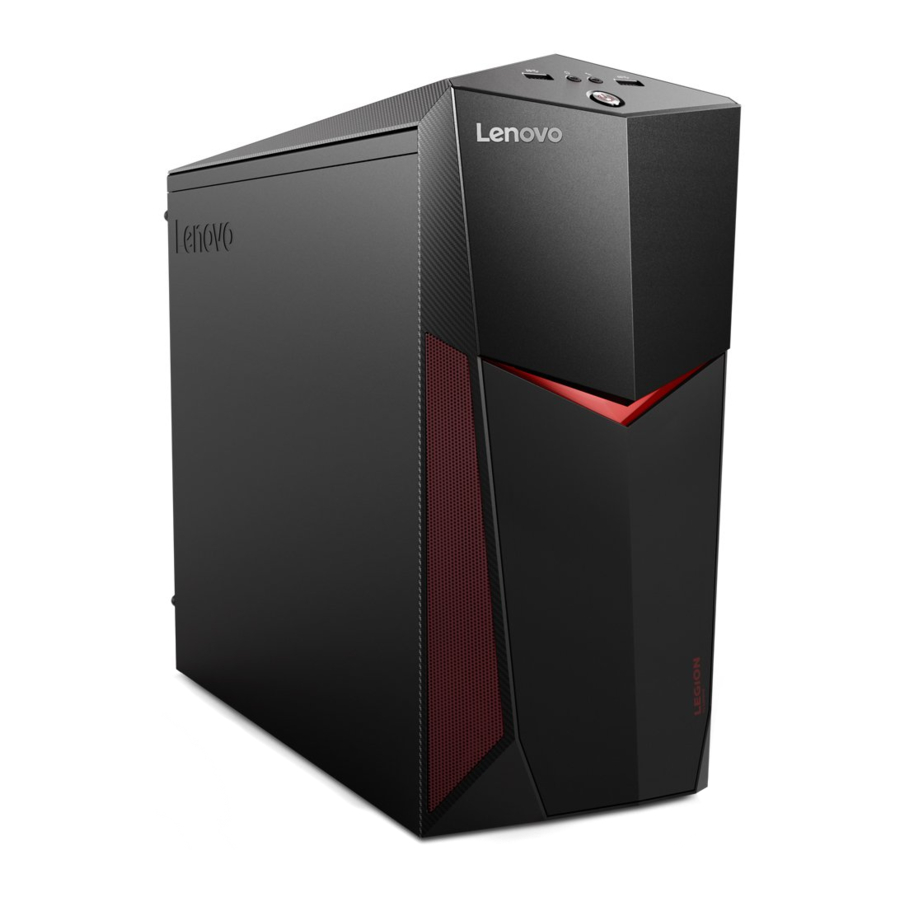

Widok z przodu/góry komputera

1. Złącze USB 3.0
2. Złącze słuchawkowe
3. Złącze mikrofonowe
4. Złącze USB 3.0
5. Przycisk zasilania
6. Napęd optyczny ¹
7. Przycisk wysuwania napędu optycznego

¹ Tylko wybrane modele.

UWAGA: Nie wkładaj 3-calowych płyt do napędu optycznego.

Widok z tyłu komputera

1. Złącze HDMI-out
2. Złącze USB 3.0
3. Złącza USB 2.0 (2)
4. Złącze USB 3.0
5. Złącze Ethernet
6. Złącza audio
7. Obszar karty PCI-Express ¹
8. Złącze zasilania

¹ Różne karty oferują różne złącza.

UWAGA: Jeśli twój model ma dwa złącza monitora VGA, upewnij się, że używasz złącza na karcie graficznej.

Podłączanie do Internetu

Potrzebujesz umowy z dostawcą usług internetowych (ISP) i trochę sprzętu, aby połączyć się z Internetem. Dostawcy usług internetowych i oferowane przez nich usługi różnią się w zależności od kraju. Skontaktuj się z dostawcą usług internetowych, aby dowiedzieć się, jakie usługi są dostępne w Twoim kraju. Twój komputer obsługuje sieci bezprzewodowe (tylko wybrane modele) lub przewodowe, które łączą komputer z innymi urządzeniami.

Połączenie z siecią przewodową

W przypadku sieci przewodowych podłącz jeden koniec kabla Ethernet (zakupionego oddzielnie) do złącza Ethernet w komputerze, a następnie podłącz drugi koniec do routera sieciowego lub modemu szerokopasmowego. Skonsultuj się z dostawcą usług internetowych, aby uzyskać szczegółowe instrukcje konfiguracji.

UWAGA: Procedury instalacji modemu szerokopasmowego i routera różnią się w zależności od producenta. Postępuj zgodnie z instrukcjami producenta.

Połączenie z siecią bezprzewodową

W przypadku sieci bezprzewodowych możesz użyć wbudowanej anteny Wi-Fi, aby uzyskać dostęp do domowej sieci bezprzewodowej.
Aby podłączyć komputer do sieci bezprzewodowej:
Kliknij lub dotknij ikonę sieci na pasku zadań, a następnie wybierz nazwę routera. Kliknij lub dotknij Connect (Połącz), a następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.
Przetestuj sieć bezprzewodową, otwierając przeglądarkę internetową i uzyskując dostęp do dowolnej witryny internetowej.

Wymiana lub modernizacja sprzętu

Informacje dotyczące bezpieczeństwa podczas wymiany CRU

Nie otwieraj komputera ani nie podejmuj prób naprawy przed przeczytaniem rozdziału "Ważne informacje dotyczące bezpieczeństwa" w Podręczniku dotyczącym bezpieczeństwa, gwarancji, środowiska i recyklingu oraz Podręczniku z ważnymi informacjami o produkcie, które zostały dołączone do komputera.
Jeśli nie masz już kopii Podręcznika dotyczącego bezpieczeństwa, gwarancji, środowiska i recyklingu oraz Podręcznika z ważnymi informacjami o produkcie, możesz je uzyskać online ze strony internetowej http://www.lenovo.com/UserManuals.

Instrukcje przed demontażem

Przed przystąpieniem do procedury demontażu upewnij się, że wykonałeś następujące czynności:

1. Wyłącz zasilanie systemu i wszystkich urządzeń peryferyjnych.
2. Odłącz wszystkie kable zasilające i sygnałowe od komputera.
3. Umieść system na płaskiej, stabilnej powierzchni.

CRU dla twojego komputera obejmują:

• klawiatura
• napęd optyczny
• mysz
• moduł pamięci
• przewód zasilający
• dysk twardy
• przednia ramka
• górna ramka

Część wymieniona poniżej jest opcjonalnym CRU dla doświadczonych użytkowników:

• karta graficzna

Instrukcje dotyczące wymiany tych części można znaleźć w Podręczniku konserwacji sprzętu ze strony internetowej wsparcia technicznego Lenovo. Aby uzyskać kopię Podręcznika konserwacji sprzętu, przejdź do: www.lenovo.com/UserManuals.

Ta część zawiera instrukcje dotyczące wymiany następujących części:

• Napęd optyczny (Wykonaj kroki: )
• Dysk twardy (Wykonaj kroki: )
• Karta graficzna (Wykonaj kroki: )
• Moduł pamięci (Wykonaj kroki: )
• Przednia ramka (Wykonaj kroki: )
• Górna ramka (Wykonaj kroki: )

Dostępny jest również film instruktażowy dotyczący wymiany CRU za pośrednictwem smartfona. Zeskanuj poniższy kod QR, aby uzyskać dostęp do filmu instruktażowego.

1. Zdejmowanie obudowy komputera

2. Wymiana napędu optycznego

3. Wymiana dysku twardego

4. Wymiana karty graficznej

5. Wymiana modułu pamięci

6. Zdejmowanie przedniej ramki

7. Zdejmowanie górnej ramki


System pomocy Windows

System pomocy Windows zawiera szczegółowe informacje na temat korzystania z systemu operacyjnego Windows.
Aby uzyskać dostęp do systemu pomocy Windows, wykonaj następujące czynności:
Otwórz menu Start, a następnie kliknij lub dotknij Get Started (Wprowadzenie), aby uzyskać więcej szczegółów. Możesz również wpisać Get Started (Wprowadzenie) lub to, czego szukasz, w polu wyszukiwania na pasku zadań. Otrzymasz sugestie i odpowiedzi na pytania dotyczące systemu Windows oraz najlepsze wyniki wyszukiwania dostępne z komputera i Internetu.

Aby wykonać odzyskiwanie systemu po poważnym błędzie w systemie Windows 10, kliknij lub dotknij przycisk Start i wybierz Settings (Ustawienia) → Update & security (Aktualizacja i zabezpieczenia) → Recovery (Odzyskiwanie). Następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby odzyskać system.

UWAGA: System operacyjny Windows jest dostarczany przez Microsoft Corporation. Należy z niego korzystać zgodnie z UMOWĄ LICENCYJNĄ UŻYTKOWNIKA KOŃCOWEGO (EULA) zawartą między użytkownikiem a firmą Microsoft. W przypadku pytań dotyczących systemu operacyjnego należy kontaktować się bezpośrednio z firmą Microsoft.

Dostęp do innych instrukcji

Podręcznik z ważnymi informacjami o produkcie został wstępnie załadowany na komputerze. Aby uzyskać dostęp do tego podręcznika, wykonaj następujące czynności:

Dla modeli z Lenovo Companion:

1. Otwórz menu Start, a następnie kliknij lub dotknij Lenovo Companion.
2. Kliknij lub dotknij Support (Wsparcie) → User Guide (Podręcznik użytkownika).

Dla modeli bez Lenovo Companion:
Otwórz menu Start, a następnie kliknij lub dotknij Manual (Instrukcja), aby uzyskać dostęp do tego podręcznika.

Dla modeli bez preinstalowanych systemów operacyjnych:
Przejdź do strony internetowej wsparcia technicznego Lenovo, aby uzyskać dostęp do instrukcji. Zobacz "Pobieranie instrukcji", aby uzyskać dodatkowe informacje.

Informacje o serwisie i wsparciu technicznym

Poniższe informacje opisują wsparcie techniczne dostępne dla Twojego produktu, w okresie gwarancji lub przez cały okres użytkowania produktu. Zapoznaj się z Ograniczoną Gwarancją Lenovo, aby uzyskać pełne wyjaśnienie warunków gwarancji Lenovo. Zobacz "Informacja o Ograniczonej Gwarancji Lenovo" w dalszej części tego dokumentu, aby uzyskać szczegółowe informacje na temat uzyskiwania dostępu do pełnej gwarancji. Jeśli zakupiłeś usługi Lenovo, zapoznaj się z następującymi warunkami, aby uzyskać szczegółowe informacje:

• Aby uzyskać informacje na temat uaktualnień lub rozszerzeń usług gwarancyjnych Lenovo, przejdź do: http://support.lenovo.com/lwsu
• Aby uzyskać informacje na temat usług ochrony przed przypadkowymi uszkodzeniami Lenovo, przejdź do: http://support.lenovo.com/ladps
• Dostęp do wsparcia technicznego online jest dostępny przez cały okres użytkowania produktu pod adresem: http://www.lenovo.com/support

Poniższe informacje dotyczą typu maszyny Lenovo Legion Y520 Tower:
90H7 [Y520T-25IKL/Energy Star] / 90JB [Y520T-25ICZ/Energy Star]

Opisy w tym przewodniku mogą różnić się od tego, co widzisz na swoim komputerze, w zależności od modelu i konfiguracji komputera.
Projekt i specyfikacje produktu mogą ulec zmianie bez powiadomienia.

Lenovo, logo Lenovo i ideacentre są znakami towarowymi firmy Lenovo w Stanach Zjednoczonych, innych krajach lub w obu tych miejscach.
Windows jest znakiem towarowym grupy firm Microsoft.
Inne nazwy firm, produktów lub usług mogą być znakami towarowymi lub znakami usługowymi innych podmiotów.

Deklaracja zgodności z Dyrektywą UE 2014/53/UE

Zgodność z Unią Europejską

Kontakt w UE: Lenovo, Einsteinova 21, 851 01 Bratislava, Słowacja

Zgodność z Dyrektywami dla Urządzeń Technologii Informacyjnych (ITE) i Urządzeń Radiowych

Oświadczenie dotyczące Dyrektywy EMC: Ten produkt jest zgodny z wymogami ochrony Dyrektywy Rady UE 2014/30/UE w sprawie zbliżenia przepisów państw członkowskich dotyczących kompatybilności elektromagnetycznej. Pełna treść oświadczenia o zgodności znajduje się w Podręczniku użytkownika. Zobacz "Dostęp do innych instrukcji" w tym dokumencie, aby uzyskać dodatkowe informacje.

Modele z urządzeniem radiowym:
Zgodność z Dyrektywą w sprawie urządzeń radiowych

Niniejszym Lenovo (Singapore) Pte. Ltd. oświadcza, że typy urządzeń radiowych wymienione na początku tej sekcji są zgodne z Dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE systemu oraz deklaracje UE dotyczące modułów bezprzewodowych są dostępne pod następującym adresem internetowym: http://www.lenovo.com/eu-doc-desktops

To urządzenie radiowe działa w pasmach częstotliwości i z maksymalną mocą częstotliwości radiowej, jak wymieniono na początku tej sekcji.

© Copyright Lenovo 2017. OGRANICZONE I ZASTRZEŻONE PRAWA: Jeśli dane lub oprogramowanie są dostarczane zgodnie z umową General Services Administration "GSA", użycie, reprodukcja lub ujawnienie podlega ograniczeniom określonym w Umowie nr GS-35F-05925.
