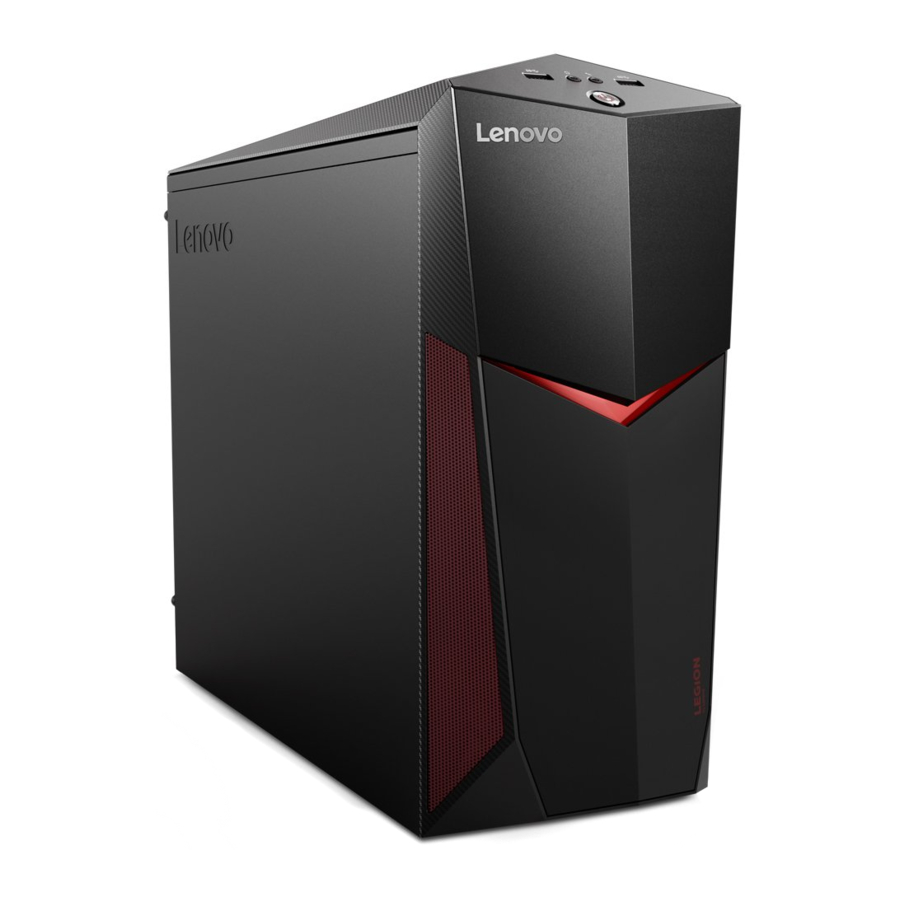

Lenovo Legion Y520 Tower Series Kiirjuhend

Lahtipakkimine

* Ainult valitud mudelid.

MÄRKUS: Mõned mudelid võivad sisaldada esemeid, mida siin pole loetletud.

Klaviatuuri ja hiire ühendamine

Etherneti kaabli ühendamine

Monitori ja toitekaabli ühendamine

Arvuti sisselülitamine

Arvuti esi-/ülivaade

1. USB 3.0 pistik
2. Kõrvaklappide pistik
3. Mikrofoni pistik
4. USB 3.0 pistik
5. Toitenupp
6. Optiline seade ¹
7. Optilise seadme väljutusnupp

¹ Ainult valitud mudelid.

TÄHELEPANU: Ärge sisestage 3-tolliseid plaate optilisse seadmesse.

Arvuti tagavaade

1. HDMI-väljund pistik
2. USB 3.0 pistik
3. USB 2.0 pistikud (2)
4. USB 3.0 pistik
5. Etherneti pistik
6. Audio pistikud
7. PCI-Express kaardi ala ¹
8. Toitepistik

¹ Erinevad kaardid pakuvad erinevaid pistikuid.

MÄRKUS: Kui teie mudelil on kaks VGA monitori pistikut, kasutage kindlasti graafikaadapteri pistikut.

Internetiühenduse loomine

Internetiühenduse loomiseks on vaja lepingut Interneti-teenuse pakkujaga (ISP) ja mõnda riistvara. Interneti-teenuse pakkujad ja nende pakutavad teenused on riigiti erinevad. Teenuste kohta, mis on teie riigis saadaval, võtke ühendust oma Interneti-teenuse pakkujaga. Teie arvuti toetab traadita (ainult valitud mudelid) või juhtmega võrke, mis ühendavad teie arvuti teiste seadmetega.

Juhtmega võrguühendus

Juhtmega võrkude puhul ühendage Etherneti kaabli (müüakse eraldi) üks ots oma arvuti Etherneti pistikuga ja seejärel ühendage teine ots võrguruuteri või lairiba modemiga. Üksikasjalike seadistusjuhiste saamiseks pöörduge oma Interneti-teenuse pakkuja poole.

MÄRKUS: Lairiba modemi ja ruuteri paigaldusprotseduurid on tootjast olenevalt erinevad. Järgige tootja juhiseid.

Traadita võrguühendus

Traadita võrkude puhul saate oma traadita koduvõrgule juurdepääsuks kasutada sisseehitatud Wi-Fi antenni.
Arvuti ühendamiseks traadita võrguga:
Klõpsake või puudutage tegumiribal võrguikooni ja seejärel valige oma ruuteri nimi. Klõpsake või puudutage nuppu Connect (Ühenda) ja seejärel järgige ekraanil kuvatavaid juhiseid.
Testige traadita võrku, avades veebibrauseri ja avades mis tahes veebisaidi.

Riistvara asendamine või uuendamine

Ohutusteave CRU-de asendamiseks

Ärge avage oma arvutit ega proovige teha remonti enne, kui olete lugenud "Olulist ohutusteavet" dokumendis Safety, Warranty, Environment, Recycling Information Guide (Ohutus-, garantii-, keskkonna-, ringlussevõtu teabe juhend) ja Important Product Information Guide (Olulise tooteteabe juhend), mis oli teie arvutiga kaasas.
Kui teil pole enam seda Safety, Warranty, Environment, Recycling Information Guide (Ohutus-, garantii-, keskkonna-, ringlussevõtu teabe juhend) ja Important Product Information Guide (Olulise tooteteabe juhend) koopiat, saate selle hankida veebist veebisaidilt http://www.lenovo.com/UserManuals.

Eelnevad lahtivõtmise juhised

Enne lahtivõtmise protseduuri jätkamist veenduge, et teete järgmist:

1. Lülitage süsteemi ja kõigi välisseadmete toide välja.
2. Eemaldage kõik toite- ja signaalikaablid arvutist.
3. Asetage süsteem tasasele ja stabiilsele pinnale.

Teie arvuti CRU-d hõlmavad:

• klaviatuur
• optiline seade
• hiir
• mälumoodul
• toitejuhe
• kõvaketas
• esipaneel
• ülemine paneel

Allpool loetletud osa on kogenud kasutajate jaoks valikuline CRU:

• graafikakaart

Nende osade asendamise juhised leiate Lenovo tugiveebisaidi Hardware Maintenance Manual (Riistvara hooldusjuhend) lehelt. Hardware Maintenance Manual (Riistvara hooldusjuhend) koopia hankimiseks minge aadressile: www.lenovo.com/UserManuals.

See osa sisaldab juhiseid järgmiste osade asendamiseks:

• Optiline seade (Järgige samme: )
• Kõvaketas (Järgige samme: )
• Graafikakaart (Järgige samme: )
• Mälumoodul (Järgige samme: )
• Esipaneel (Järgige samme: )
• Ülemine paneel (Järgige samme: )

Nutitelefoni kaudu on saadaval ka CRU-de asendamise videojuhend. Videojuhendile juurdepääsuks skannige allolev QR-kood.

1. Arvuti katte eemaldamine

2. Optilise seadme asendamine

3. Kõvaketta asendamine

4. Graafikakaardi asendamine

5. Mälumooduli asendamine

6. Esipaneeli eemaldamine

7. Ülemise paneeli eemaldamine


Windowsi spikrisüsteem

Windowsi spikrisüsteem pakub teile üksikasjalikku teavet Windowsi operatsioonisüsteemi kasutamise kohta.
Windowsi spikrisüsteemile juurdepääsuks tehke järgmist:
Avage menüü Start ja seejärel klõpsake või puudutage nuppu Get Started (Alusta) lisateabe saamiseks. Samuti võite sisestada Get Started (Alusta) või selle, mida otsite, tegumiriba otsinguväljale. Saate soovitusi ja vastuseid oma küsimustele Windowsi kohta ning parimaid otsingutulemusi, mis on saadaval teie arvutist ja Internetist.

Süsteemi taastamiseks pärast tõsist viga Windows 10-s klõpsake või puudutage nuppu Start ja valige Settings (Seaded) → Update & security (Värskendus ja turvalisus) → Recovery (Taastamine). Seejärel järgige süsteemi taastamiseks ekraanil kuvatavaid juhiseid.

TÄHELEPANU: Windowsi operatsioonisüsteemi pakub Microsoft Corporation. Kasutage seda vastavalt teie ja Microsofti vahelisele LÕPPKASUTAJA LITSENTSILEPINGULE (EULA). Operatsioonisüsteemiga seotud küsimuste korral võtke otse ühendust Microsoftiga.

Muude juhendite avamine

Important Product Information Guide (Olulise tooteteabe juhend) on teie arvutisse eelinstallitud. Sellele juhendile juurdepääsuks tehke järgmist:

Lenovo Companioniga kaasas olevate mudelite puhul:

1. Avage menüü Start ja seejärel klõpsake või puudutage nuppu Lenovo Companion.
2. Klõpsake või puudutage nuppu Support (Tugi) → User Guide (Kasutusjuhend).

Mudelite puhul, millel pole Lenovo Companionit:
Selle juhendi avamiseks avage menüü Start ja seejärel klõpsake või puudutage nuppu Manual (Juhend).

Mudelite puhul, millel pole eelinstallitud operatsioonisüsteeme:
Juhenditele juurdepääsuks minge Lenovo tugiveebisaidile. Lisateabe saamiseks vaadake jaotist "Juhendite allalaadimine".

Teenindus- ja tugiteave

Järgmine teave kirjeldab tehnilist tuge, mis on teie tootele saadaval garantiiajal või kogu teie toote eluea jooksul. Lenovo garantiitingimuste täieliku selgituse saamiseks vaadake Lenovo piiratud garantiid. Täieliku garantiiga tutvumise üksikasjade saamiseks vaadake käesoleva dokumendi hilisemat jaotist "Lenovo piiratud garantii teade". Kui ostsite Lenovo teenuseid, vaadake üksikasjaliku teabe saamiseks järgmisi tingimusi:

• Lenovo garantiiteenuse täienduste või laienduste kohta minge aadressile: http://support.lenovo.com/lwsu
• Lenovo juhusliku kahju kaitseteenuste kohta minge aadressile: http://support.lenovo.com/ladps
• Veebipõhine tehniline tugi on toote eluea jooksul saadaval aadressil: http://www.lenovo.com/support

Järgmine teave viitab Lenovo Legion Y520 Tower masinatüübile:
90H7 [Y520T-25IKL/Energy Star] / 90JB [Y520T-25ICZ/Energy Star]

Selles juhendis olevad kirjeldused võivad erineda sellest, mida näete oma arvutis, olenevalt arvuti mudelist ja konfiguratsioonist.
Toote disaini ja spetsifikatsioone võidakse ette teatamata muuta.

Lenovo, Lenovo logo ja ideacentre on Lenovo kaubamärgid Ameerika Ühendriikides, teistes riikides või mõlemas.
Windows on Microsofti ettevõtete grupi kaubamärk.
Muud ettevõtete, toodete või teenuste nimed võivad olla teiste kaubamärgid või teenindusmärgid.

Vastavusdeklaratsioon EL direktiivile 2014/53/EL

Euroopa Liidu vastavus

EL kontakt: Lenovo, Einsteinova 21, 851 01 Bratislava, Slovakkia

Vastavus infotehnoloogia seadmete (ITE) ja raadioseadmete direktiividele

EMC direktiivi avaldus: See toode vastab EL Nõukogu direktiivi 2014/30/EL nõuetele liikmesriikide elektromagnetilise ühilduvusega seotud õigusaktide ühtlustamise kohta. Täielik vastavusavaldus asub User Guide (Kasutusjuhendis). Lisateabe saamiseks vaadake käesoleva dokumendi jaotist "Muude juhendite avamine".

Raadioseadmega mudelid:
Vastavus raadioseadmete direktiivile

Käesolevaga kinnitab Lenovo (Singapore) Pte. Ltd., et käesoleva jaotise alguses loetletud raadioseadmete tüübid vastavad direktiivile 2014/53/EL.

Süsteemi EL vastavusdeklaratsiooni ja EL traadita mooduli deklaratsioonide täielik tekst on saadaval järgmisel Interneti-aadressil: http://www.lenovo.com/eu-doc-desktops

See raadioseade töötab sagedusribadel ja maksimaalse raadiosagedusliku võimsusega, nagu on loetletud käesoleva jaotise alguses.

© Autoriõigus Lenovo 2017. PIIRATUD JA RESTRIKTEERITUD ÕIGUSTE TEADE: Kui andmeid või tarkvara tarnitakse vastavalt General Services Administration "GSA" lepingule, siis kasutamise, reprodutseerimise või avalikustamise suhtes kehtivad piirangud, mis on sätestatud lepingus nr GS-35F-05925.
