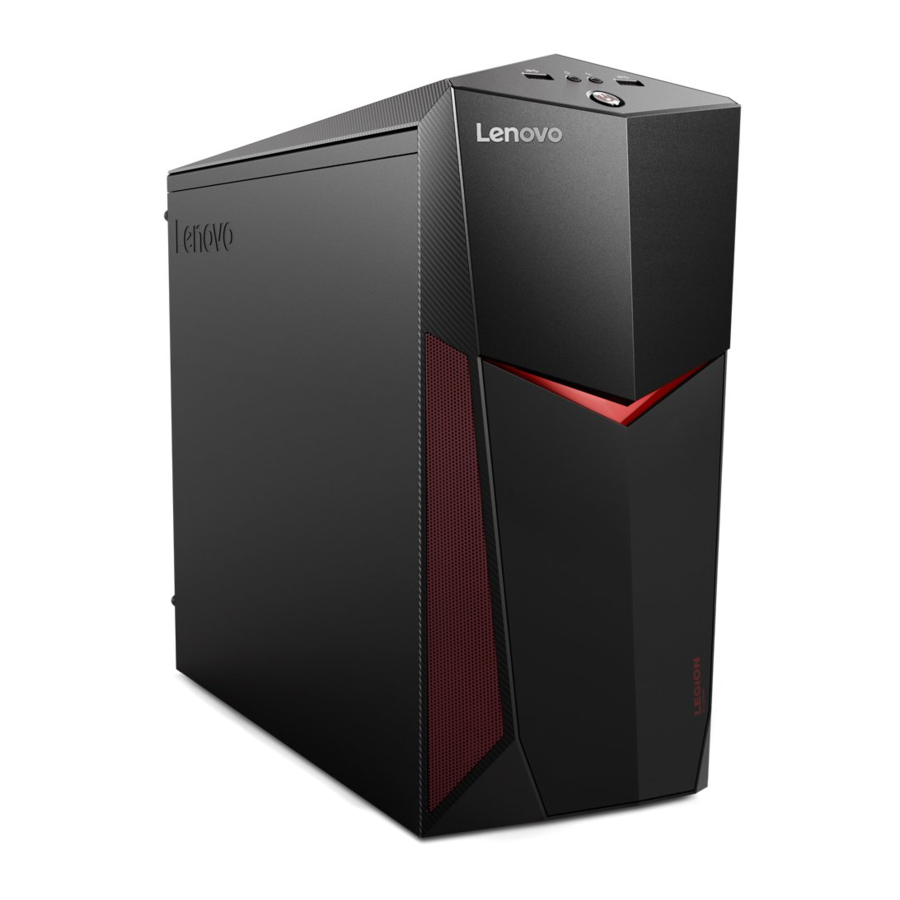

Guida rapida di Lenovo Legion Y520 Tower Series

Disimballaggio

* Solo modelli selezionati.

NOTA: alcuni modelli potrebbero contenere elementi non elencati qui.

Collegamento di tastiera e mouse

Collegamento del cavo Ethernet

Collegamento del monitor e del cavo di alimentazione

Accensione del computer

Vista frontale/superiore del computer

1. Connettore USB 3.0
2. Connettore per cuffie
3. Connettore per microfono
4. Connettore USB 3.0
5. Pulsante di accensione
6. Unità ottica ¹
7. Pulsante di espulsione dell'unità ottica

¹ Solo modelli selezionati.

ATTENZIONE: Non inserire dischi da 3 pollici nell'unità ottica.

Vista posteriore del computer

1. Connettore HDMI-out
2. Connettore USB 3.0
3. Connettori USB 2.0 (2)
4. Connettore USB 3.0
5. Connettore Ethernet
6. Connettori audio
7. Area scheda PCI-Express ¹
8. Connettore di alimentazione

¹ Schede diverse forniscono connettori diversi.

NOTA: se il modello in uso dispone di due connettori per monitor VGA, assicurarsi di utilizzare il connettore sull'adattatore grafico.

Connessione a Internet

È necessario un contratto con un provider di servizi Internet (ISP) e hardware per connettersi a Internet. Gli ISP e i servizi che offrono variano in base al paese. Contattare il proprio ISP per i servizi disponibili nel proprio paese. Il computer supporta reti wireless (solo modelli selezionati) o cablate che collegano il computer ad altri dispositivi.

Connessione di rete cablata

Per le reti cablate, collegare un'estremità di un cavo Ethernet (acquistato separatamente) al connettore Ethernet del computer, quindi collegare l'altra estremità al router di rete o al modem a banda larga. Consultare il proprio ISP per istruzioni di configurazione dettagliate.

NOTA: Le procedure di installazione del modem a banda larga e del router variano a seconda del produttore. Seguire le istruzioni del produttore.

Connessione di rete wireless

Per le reti wireless, è possibile utilizzare l'antenna Wi-Fi integrata per accedere alla rete domestica wireless.
Per connettere il computer alla rete wireless:
Fare clic o toccare l'icona di rete sulla barra delle applicazioni, quindi selezionare il nome del router. Fare clic o toccare Connect (Connetti), quindi seguire i passaggi visualizzati sullo schermo.
Testare la rete wireless aprendo il browser Web e accedendo a qualsiasi sito Web.

Sostituzione o aggiornamento dell'hardware

Informazioni sulla sicurezza per la sostituzione delle CRU

Non aprire il computer o tentare riparazioni prima di aver letto le "Informazioni importanti sulla sicurezza" nella Guida alle informazioni su sicurezza, garanzia, ambiente e riciclo e nella Guida alle informazioni importanti sul prodotto fornite con il computer.
Se non si dispone più di questa copia della Guida alle informazioni su sicurezza, garanzia, ambiente e riciclo e della Guida alle informazioni importanti sul prodotto, è possibile ottenerne una online dal sito Web all'indirizzo http://www.lenovo.com/UserManuals.

Istruzioni pre-smontaggio

Prima di procedere con la procedura di smontaggio, assicurarsi di eseguire le seguenti operazioni:

1. Spegnere il sistema e tutte le periferiche.
2. Scollegare tutti i cavi di alimentazione e di segnale dal computer.
3. Posizionare il sistema su una superficie piana e stabile.

Le CRU per il computer includono:

• tastiera
• unità ottica
• mouse
• modulo di memoria
• cavo di alimentazione
• unità disco rigido
• mascherina anteriore
• mascherina superiore

La parte elencata di seguito è una CRU opzionale per utenti esperti:

• scheda grafica

Le istruzioni per la sostituzione di queste parti sono disponibili nel Manuale di manutenzione hardware dal sito Web di supporto Lenovo. Per ottenere una copia del Manuale di manutenzione hardware, visitare: www.lenovo.com/UserManuals.

Questa parte contiene le istruzioni per la sostituzione delle seguenti parti:

• Unità ottica (Seguire i passaggi: )
• Unità disco rigido (Seguire i passaggi: )
• Scheda grafica (Seguire i passaggi: )
• Modulo di memoria (Seguire i passaggi: )
• Mascherina anteriore (Seguire i passaggi: )
• Mascherina superiore (Seguire i passaggi: )

È disponibile anche una guida video per la sostituzione delle CRU tramite smartphone. Scansionare il codice QR sottostante per accedere alla guida video.

1. Rimozione del coperchio del computer

2. Sostituzione di un'unità ottica

3. Sostituzione di un'unità disco rigido

4. Sostituzione di una scheda grafica

5. Sostituzione di un modulo di memoria

6. Rimozione della mascherina anteriore

7. Rimozione della mascherina superiore


Sistema di guida di Windows

Il sistema di guida di Windows fornisce informazioni dettagliate sull'utilizzo del sistema operativo Windows.
Per accedere al sistema di guida di Windows, effettuare le seguenti operazioni:
Aprire il menu Start, quindi fare clic o toccare Get Started (Guida) per ottenere maggiori dettagli. È inoltre possibile immettere Get Started (Guida) o ciò che si sta cercando nella casella di ricerca sulla barra delle applicazioni. Si otterranno suggerimenti e risposte alle domande su Windows e i migliori risultati di ricerca disponibili dal PC e da Internet.

Per eseguire il ripristino del sistema dopo un errore grave in Windows 10, fare clic o toccare il pulsante Start e selezionare Settings (Impostazioni) → Update & security (Aggiornamento e sicurezza) → Recovery (Ripristino). Quindi, seguire le istruzioni visualizzate sullo schermo per il ripristino del sistema.

ATTENZIONE: Il sistema operativo Windows è fornito da Microsoft Corporation. Si prega di utilizzarlo in conformità con il CONTRATTO DI LICENZA CON L'UTENTE FINALE (EULA) tra l'utente e Microsoft. Per qualsiasi domanda relativa al sistema operativo, contattare direttamente Microsoft.

Accesso ad altri manuali

La Guida alle informazioni importanti sul prodotto è stata precaricata sul computer. Per accedere a questa guida, effettuare le seguenti operazioni:

Per i modelli forniti con Lenovo Companion:

1. Aprire il menu Start, quindi fare clic o toccare Lenovo Companion.
2. Fare clic o toccare Support (Supporto) → User Guide (Guida utente).

Per i modelli senza Lenovo Companion:
Aprire il menu Start, quindi fare clic o toccare Manual (Manuale) per accedere a questa guida.

Per i modelli senza sistemi operativi preinstallati:
Visitare il sito Web di supporto Lenovo per accedere ai manuali. Vedere "Download dei manuali" per ulteriori informazioni.

Informazioni su assistenza e supporto

Le seguenti informazioni descrivono il supporto tecnico disponibile per il prodotto, durante il periodo di garanzia o per tutta la durata del prodotto. Fare riferimento alla Garanzia limitata Lenovo per una spiegazione completa dei termini di garanzia Lenovo. Vedere "Avviso di garanzia limitata Lenovo" più avanti in questo documento per i dettagli sull'accesso alla garanzia completa. Se sono stati acquistati servizi Lenovo, fare riferimento ai seguenti termini e condizioni per informazioni dettagliate:

• Per gli aggiornamenti o le estensioni del servizio di garanzia Lenovo, visitare: http://support.lenovo.com/lwsu
• Per i servizi di protezione danni accidentali Lenovo, visitare: http://support.lenovo.com/ladps
• Il supporto tecnico online è disponibile per tutta la durata del prodotto all'indirizzo: http://www.lenovo.com/support

Le seguenti informazioni si riferiscono al tipo di macchina Lenovo Legion Y520 Tower:
90H7 [Y520T-25IKL/Energy Star] / 90JB [Y520T-25ICZ/Energy Star]

Le descrizioni in questa guida potrebbero essere diverse da quelle visualizzate sul computer, a seconda del modello e della configurazione del computer.
La progettazione e le specifiche del prodotto possono essere modificate senza preavviso.

Lenovo, il logo Lenovo e ideacentre sono marchi di Lenovo negli Stati Uniti, in altri paesi o in entrambi.
Windows è un marchio del gruppo di società Microsoft.
Altri nomi di società, prodotti o servizi possono essere marchi o marchi di servizio di altri.

Dichiarazione di conformità alla direttiva UE 2014/53/UE

Conformità all'Unione Europea

Contatto UE: Lenovo, Einsteinova 21, 851 01 Bratislava, Slovacchia

Conformità alle direttive per le apparecchiature per la tecnologia dell'informazione (ITE) e le apparecchiature radio

Dichiarazione sulla direttiva EMC: Questo prodotto è conforme ai requisiti di protezione della direttiva 2014/30/UE del Consiglio dell'UE sull'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica. La dichiarazione di conformità completa si trova nella Guida utente. Vedere "Accesso ad altri manuali" in questo documento per ulteriori informazioni.

Modelli con dispositivo radio:
Conformità alla direttiva sulle apparecchiature radio

Con la presente, Lenovo (Singapore) Pte. Ltd., dichiara che i tipi di apparecchiature radio elencati all'inizio di questa sezione sono conformi alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE del sistema e delle dichiarazioni del modulo wireless UE è disponibile al seguente indirizzo Internet: http://www.lenovo.com/eu-doc-desktops

Questa apparecchiatura radio funziona con bande di frequenza e potenza massima di radiofrequenza come elencato all'inizio di questa sezione.

© Copyright Lenovo 2017. AVVISO SUI DIRITTI LIMITATI E VINCOLATI: se i dati o il software vengono forniti in base a un contratto "GSA" (General Services Administration), l'uso, la riproduzione o la divulgazione sono soggetti alle restrizioni stabilite nel contratto n. GS-35F-05925.
