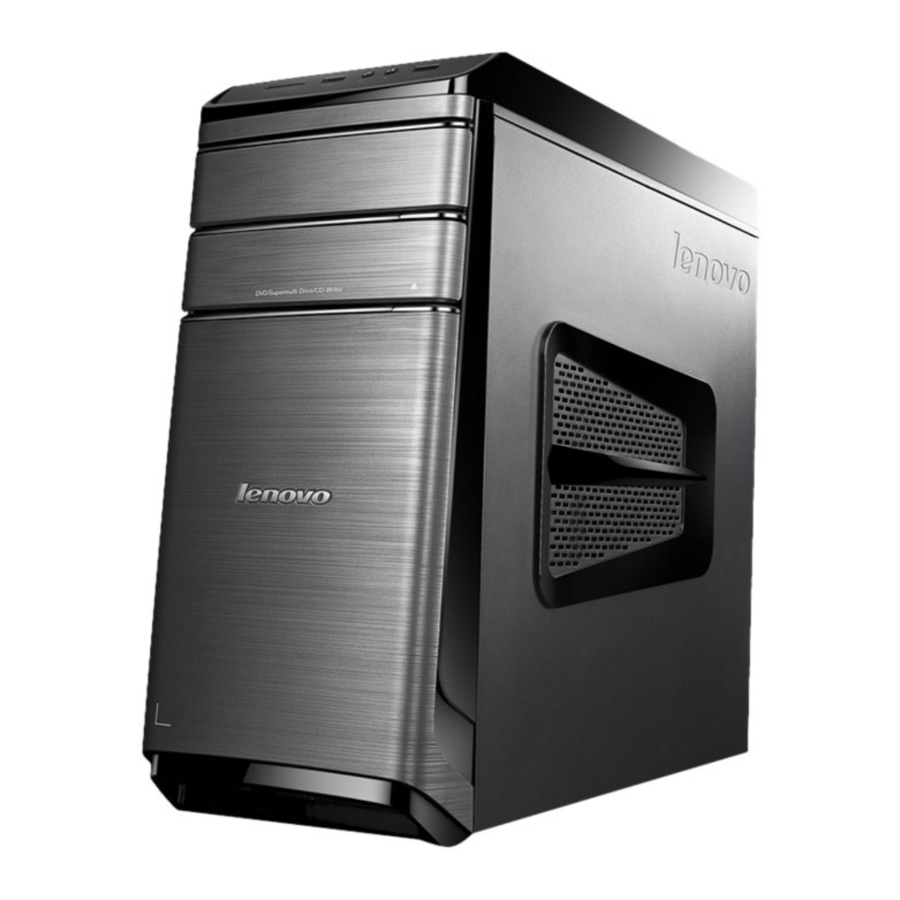

Manual da Série Lenovo IdeaCentre 700

Especificações

Esta seção lista as especificações físicas do seu computador.

Tipo IdeaCentre 700
Esta seção lista as especificações físicas.
Ambiente
Temperatura do ar:

• Operação: 10° a 35°C
• Transporte: -20° a 55°C

Umidade:

• Operação: 35% a 80%
• Transporte: 20% a 90% (40°C)
• Altitude: 86KPa a 106KPa

Entrada elétrica:

• Tensão de entrada: 90V-264V(AC)
• Frequência de entrada: 47Hz-63Hz

Checkout Geral

Atenção: As unidades no computador que você está consertando podem ter sido reorganizadas ou a sequência de inicialização da unidade alterada. Tenha muito cuidado durante as operações de gravação, como copiar, salvar ou formatar. Dados ou programas podem ser substituídos se você selecionar uma unidade incorreta.
Mensagens de erro geral aparecem se um problema ou conflito for encontrado por um programa aplicativo, o sistema operacional ou ambos. Para obter uma explicação dessas mensagens, consulte as informações fornecidas com esse pacote de software.
Use o procedimento a seguir para ajudar a determinar a causa do problema:

1. Desligue o computador e todos os dispositivos externos.
2. Verifique todos os cabos e cabos de alimentação.
3. Defina todos os controles de exibição para a posição central.
4. Ligue todos os dispositivos externos.
5. Ligue o computador.
   • Procure códigos de erro exibidos
   • Procure instruções legíveis ou um menu principal na tela.
     Se você não recebeu a resposta correta, vá para a etapa 6.
     Se você receber a resposta correta, vá para a etapa 7.
6. Observe as seguintes condições e siga as instruções:
   • Se o computador exibir um erro POST, vá para "códigos de erro POST".
   • Se o computador travar e nenhum erro for exibido, continue na etapa 7.
7. Se o teste parar e você não puder continuar, substitua o último dispositivo testado.

Usando o Utilitário de Configuração

O programa Utilitário de Configuração é usado para visualizar e alterar as configurações de configuração do seu computador, independentemente do sistema operacional que você esteja usando. No entanto, as configurações do sistema operacional podem substituir qualquer configuração semelhante no programa Utilitário de Configuração.

Iniciando o programa Utilitário de Configuração do BIOS da Lenovo

Para iniciar o programa Utilitário de Configuração do BIOS da Lenovo, faça o seguinte:

1. Se o seu computador já estiver ligado quando você iniciar este procedimento, desligue o sistema operacional e desligue o computador.
2. Pressione e segure a tecla F1 e, em seguida, ligue o computador. Quando o programa Utilitário de Configuração do BIOS da Lenovo for exibido, solte a tecla F1.

Observação: Se uma Senha de Ligação ou uma Senha de Administrador tiver sido definida, o menu do programa Utilitário de Configuração não será exibido até que você digite sua senha. Para obter mais informações, consulte "Usando senhas".

Visualizando e alterando configurações

As opções de configuração do sistema estão listadas no menu do programa Utilitário de Configuração do BIOS da Lenovo. Para visualizar ou alterar as configurações, consulte "Iniciando o programa Utilitário de Configuração".
Você deve usar o teclado ao usar o menu do Utilitário de Configuração do BIOS da Lenovo. As teclas usadas para executar várias tarefas são exibidas na parte inferior de cada tela.

Usando senhas

Você pode usar o programa Utilitário de Configuração do BIOS da Lenovo para definir senhas para impedir que pessoas não autorizadas obtenham acesso ao seu computador e dados. Consulte "Iniciando o programa Utilitário de Configuração". Os seguintes tipos de senhas estão disponíveis:

• Senha de Administrador
• Senha de Ligação

Você não precisa definir nenhuma senha para usar o seu computador. No entanto, se você decidir definir senhas, leia as seções a seguir.

Considerações sobre a senha
Uma senha pode ser qualquer combinação de letras e números de até 16 caracteres (a-z e 0-9). Por motivos de segurança, é uma boa ideia usar uma senha forte que não possa ser facilmente comprometida. Sugerimos que as senhas sigam estas regras:

• Senhas fortes contêm de 7 a 16 caracteres, combinam letras e números.
• Não use seu nome ou seu nome de usuário.
• Não use uma palavra comum ou um nome comum.
• Seja significativamente diferente da sua senha anterior.

Atenção: As senhas de Administrador e de Ligação não diferenciam maiúsculas de minúsculas

Senha de Administrador
Definir uma Senha de Administrador impede que pessoas não autorizadas alterem as configurações de configuração. Convém definir uma Senha de Administrador se você for responsável por manter as configurações de vários computadores.
Depois de definir uma Senha de Administrador, um prompt de senha será exibido sempre que você acessar o programa Utilitário de Configuração do BIOS da Lenovo.
Se a Senha de Administrador e a Senha de Ligação estiverem definidas, você poderá digitar qualquer uma das senhas. No entanto, você deve usar sua Senha de Administrador para alterar qualquer configuração.

Definindo, alterando ou excluindo uma senha de Administrador
Para definir uma Senha de Administrador, faça o seguinte:
Observação: Uma senha pode ser qualquer combinação de letras e números de até 16 caracteres (a-z e 0-9). Para obter mais informações, consulte "Considerações sobre a senha".

1. Inicie o programa Utilitário de Configuração do BIOS da Lenovo (consulte "Iniciando o programa Utilitário de Configuração do BIOS da Lenovo").
2. No menu Security (Segurança), selecione Set Administrator Password (Definir Senha de Administrador) e pressione a tecla Enter (Enter).
3. A caixa de diálogo da senha será exibida. Digite a senha e pressione a tecla Enter (Enter).
4. Digite novamente a senha para confirmar e pressione a tecla Enter (Enter). Se você digitar a senha corretamente, a senha será instalada.

Para alterar uma Senha de Administrador, faça o seguinte:

1. Inicie o programa Utilitário de Configuração do BIOS da Lenovo (consulte "Iniciando o programa Utilitário de Configuração do BIOS da Lenovo").
2. No menu Security (Segurança), selecione Set Administrator Password (Definir Senha de Administrador) e pressione a tecla Enter (Enter).
3. A caixa de diálogo da senha será exibida. Digite a senha atual e pressione a tecla Enter (Enter).
4. Digite a nova senha e pressione a tecla Enter (Enter). Digite novamente a senha para confirmar a nova senha; se você digitar a nova senha corretamente, a nova senha será instalada. Um Aviso de Configuração será exibido informando que as alterações foram salvas.

Para excluir uma Senha de Administrador definida anteriormente, faça o seguinte:

1. No menu Security (Segurança), selecione Set Administrator Password (Definir Senha de Administrador) e pressione a tecla Enter (Enter).
2. A caixa de diálogo da senha será exibida. Digite a senha atual e pressione a tecla Enter (Enter).
3. Para excluir uma Administrator Password, Enter (Senha de Administrador, Insira) campos em branco para cada novo item de linha de senha. Um aviso de configuração será exibido informando que as alterações foram salvas.
4. Retorne ao menu do programa Utilitário de Configuração do BIOS da Lenovo e selecione a opção Exit (Sair).
5. Selecione Save changes and Exit (Salvar alterações e Sair) no menu.

Senha de Ligação
Quando uma Senha de Ligação é definida, você não pode iniciar o programa Utilitário de Configuração do BIOS da Lenovo até que uma senha válida seja digitada no teclado.

Definindo, alterando ou excluindo uma Senha de Ligação
Observação: Uma senha pode ser qualquer combinação de letras e números de até 16 caracteres (a-z e 0-9).
Para definir uma Senha de Ligação, faça o seguinte:

1. Inicie o programa Utilitário de Configuração do BIOS da Lenovo (consulte "Iniciando o programa Utilitário de Configuração do BIOS da Lenovo").
2. No menu Security (Segurança), selecione Set Power-On Password (Definir Senha de Ligação) e pressione a tecla Enter (Enter).
3. A caixa de diálogo da senha será exibida. Digite a senha e pressione a tecla Enter (Enter).
4. Digite novamente a senha para confirmar; se você digitar a senha corretamente, a senha será instalada.

Para alterar uma Senha de Ligação, faça o seguinte:

1. Inicie o programa Utilitário de Configuração do BIOS da Lenovo (consulte "Iniciando o programa Utilitário de Configuração do BIOS da Lenovo").
2. No menu Security (Segurança), selecione Set Power-On Password (Definir Senha de Ligação) e pressione a tecla Enter (Enter).
3. A caixa de diálogo da senha será exibida. Digite a senha atual e pressione a tecla Enter (Enter).
4. Digite a nova senha e pressione a tecla Enter (Enter). Digite novamente a senha para confirmar a nova senha; se você digitar a nova senha corretamente, a nova senha será instalada. Um aviso de configuração será exibido informando que as alterações foram salvas.

Para excluir uma Senha de Ligação definida anteriormente, faça o seguinte:

1. No menu Security (Segurança), selecione Set Power-On Password (Definir Senha de Ligação) e pressione a tecla Enter (Enter).
2. A caixa de diálogo da senha será exibida. Digite a senha atual e pressione a tecla Enter (Enter).
3. Para excluir a Power-On Password, Enter (Senha de Ligação, Insira) campos em branco para cada novo item de linha de senha. Um aviso de configuração será exibido informando que as alterações foram salvas.
4. Retorne ao menu do programa Utilitário de Configuração do BIOS da Lenovo e selecione a opção Exit (Sair).
5. Selecione Save changes and Exit (Salvar alterações e Sair) no menu.

Habilitando ou desabilitando um dispositivo

As opções de Devices (Dispositivos) são usadas para habilitar ou desabilitar o acesso do usuário aos seguintes dispositivos:
USB Functions	Selecione se deseja habilitar ou desabilitar as funções USB (Universal Serial Bus). Se as funções estiverem desabilitadas, nenhum dispositivo USB poderá ser usado.
ATA Drive Setup	Selecione o modo IDE ou ACHI. O suporte ao driver de dispositivo é necessário para o modo ACHI. Dependendo de como a imagem do disco rígido foi instalada, alterar essa configuração pode impedir que o sistema inicialize.
Onboard Audio Controller	Selecione se deseja habilitar ou desabilitar o Controlador de Onboard Audio (Áudio Integrado); quando o recurso é definido como Disabled (Desabilitado), todos os dispositivos conectados aos conectores de áudio (por exemplo, um fone de ouvido ou um microfone) são desabilitados e não podem ser usados.
Onboard Ethernet Controller or Boot Agent	Selecione se deseja habilitar ou desabilitar o Onboard Ethernet Controller (Controlador de Ethernet Integrado) ou selecione se deseja habilitar ou desabilitar o carregamento do PXE (Preboot Execution Environment) (Ambiente de Execução de Pré-Inicialização) integrado, ou SMC (Secure Managed Client) (Cliente Gerenciado Seguro). Esse recurso permitirá que o computador inicialize a partir de uma imagem de servidor.

Para habilitar ou desabilitar um dispositivo, faça o seguinte:

1. Inicie o programa Utilitário de Configuração (consulte "Iniciando o programa Utilitário de Configuração").
2. No menu do programa Utilitário de Configuração, selecione Devices (Dispositivos).
3. Selecione:
   USB Setup (Configuração USB), pressione a tecla Enter (Enter) e, em seguida, selecione USB Functions (Funções USB).
   ATA Device Setup (Configuração do Dispositivo ATA), pressione a tecla Enter (Enter). Selecione Configure SATA as (Configurar SATA como), pressione a tecla Enter (Enter) e, em seguida, selecione o modo SATA.
   Audio Setup (Configuração de Áudio), pressione a tecla Enter (Enter) e, em seguida, selecione Onboard Audio Controller (Controlador de Áudio Integrado).
   Network Setup (Configuração de Rede), pressione a tecla Enter (Enter) e, em seguida, selecione Onboard Ethernet Support (Suporte a Ethernet Integrada) ou Boot Agent (Agente de Inicialização).
4. Selecione Disabled (Desabilitado) ou Enabled (Habilitado) e pressione a tecla Enter (Enter).
5. Retorne ao menu do programa Utilitário de Configuração do BIOS da Lenovo e selecione a opção Exit (Sair).
6. Selecione Save changes and Exit (Salvar alterações e Sair) no menu.
   Observação: Se você não quiser salvar as configurações, selecione Discard changes and Exit (Descartar alterações e Sair) no menu.

Selecionando um dispositivo de inicialização

Se o seu computador não inicializar a partir de um dispositivo, como o disco da unidade de CD/DVD-ROM ou disco rígido, conforme o esperado, siga um dos procedimentos abaixo.

Selecionando um dispositivo de inicialização temporário
Use este procedimento para inicializar a partir de qualquer dispositivo de inicialização.
Observação: Nem todos os CDs, DVDs ou unidades de disco rígido são inicializáveis.

1. Desligue o seu computador.
2. Pressione e segure a tecla F12 (F12) e, em seguida, ligue o computador. Quando o Startup Device Menu (Menu de Dispositivo de Inicialização) for exibido, solte a tecla F12 (F12).
   Observação: Se o Startup Device Menu (Menu de Dispositivo de Inicialização) não for exibido seguindo estas etapas, pressione e solte repetidamente a tecla F12 (F12) em vez de mantê-la pressionada ao ligar o computador.
3. Use as setas ↑ e ↓ para selecionar o dispositivo de inicialização desejado no Startup Device Menu (Menu de Dispositivo de Inicialização) e pressione a tecla Enter (Enter) para começar.
   Observação: Selecionar um dispositivo de inicialização no Startup Device Menu (Menu de Dispositivo de Inicialização) não altera permanentemente a sequência de inicialização.

Selecionando ou alterando a sequência do dispositivo de inicialização
Para visualizar ou alterar permanentemente a sequência do dispositivo de inicialização configurada, faça o seguinte:

1. Inicie o programa Utilitário de Configuração do BIOS da Lenovo (consulte "Iniciando o programa Utilitário de Configuração do BIOS da Lenovo").
2. No menu principal do programa Utilitário de Configuração do BIOS da Lenovo, selecione a opção Startup (Inicialização).
3. Pressione a tecla Enter (Enter) e selecione os dispositivos para a Primary Boot Sequence (Sequência de Inicialização Primária). Leia as informações exibidas no lado direito da tela.
4. Use as setas - e ¯ para selecionar um dispositivo. Use as teclas <+> (<-> (-->) para mover um dispositivo para cima ou para baixo. Use a tecla <×> (<x>) para excluir ou incluir o dispositivo na sequência de inicialização.
5. Retorne ao menu do programa Utilitário de Configuração do BIOS da Lenovo e selecione a opção Exit (Sair).
6. Selecione Save changes and Exit (Salvar alterações e Sair) no menu.
   Observações:
   1. Se você não quiser salvar as configurações, selecione Discard changes and Exit (Descartar alterações e Sair) no menu.
   2. Se você alterou essas configurações e deseja retornar às configurações padrão, selecione Load Optimal Defaults (Carregar Padrões Otimais) no menu.

Saindo do programa Utilitário de Configuração do BIOS da Lenovo

Depois de terminar de visualizar ou alterar as configurações, pressione a tecla Esc (Esc) para retornar ao menu principal do programa Utilitário de Configuração do BIOS da Lenovo. Talvez seja necessário pressionar a tecla Esc (Esc) várias vezes. Faça uma das seguintes ações:

• Se você quiser salvar as novas configurações, selecione Save changes and Exit (Salvar alterações e Sair) no menu. Quando a janela Save & reset (Salvar e redefinir) for exibida, selecione o botão Yes (Sim) e pressione a tecla Enter (Enter) para sair do programa Utilitário de Configuração do BIOS da Lenovo.
• Se você não quiser salvar as configurações, selecione Discard changes and Exit (Descartar alterações e Sair) no menu. Quando a janela Reset Without Saving (Redefinir Sem Salvar) for exibida, selecione o botão Yes (Sim) e pressione a tecla Enter (Enter) para sair do programa Utilitário de Configuração.

Índice de Sintoma para FRU

O índice de Sintoma para FRU lista sintomas de erro e possíveis causas. A causa mais provável é listada primeiro. Sempre comece com o Capítulo "Verificação Geral". Este índice também pode ser usado para ajudá-lo a decidir quais FRUs ter disponíveis ao fazer a manutenção de um computador. Se você não conseguir corrigir o problema usando este índice, vá para "Problemas não determinados".
Notas:

• Se você tiver uma mensagem de erro e uma resposta de áudio incorreta, diagnostique a mensagem de erro primeiro.
• Se você não conseguir executar os testes de diagnóstico ou receber um código de erro de diagnóstico ao executar um teste, mas recebeu uma mensagem de erro POST, diagnostique a mensagem de erro POST primeiro.
• Se você não recebeu nenhuma mensagem de erro, procure uma descrição de seus sintomas de erro na primeira parte deste índice.

Erro de inicialização da unidade de disco rígido

Um erro de inicialização da unidade de disco rígido pode ter as seguintes causas.

Erro	FRU/Ação
A unidade de inicialização não está incluída na sequência de inicialização na configuração.	Verifique a configuração e certifique-se de que a unidade de inicialização esteja na sequência de inicialização.
Nenhum sistema operacional instalado na unidade de inicialização.	Instale um sistema operacional na unidade de inicialização.
O setor de inicialização na unidade de inicialização está corrompido.	A unidade deve ser formatada. Faça o seguinte: Tente fazer backup dos dados na unidade de disco rígido com falha. Use o sistema operacional para formatar a unidade de disco rígido.
A unidade está com defeito.	Substitua a unidade de disco rígido.

Problemas de fonte de alimentação

Siga estes procedimentos se você suspeitar que há um problema com a fonte de alimentação.

Verificar/Confirmar	FRU/Ação
Verifique se os seguintes estão instalados corretamente: Cabo de alimentação Conector do interruptor On/Off Conectores da fonte de alimentação da placa de sistema Conexão do(s) microprocessador(es)	Reencaixe os conectores
Verifique o cabo de alimentação.	Cabo de alimentação
Verifique o interruptor de alimentação.	Interruptor de alimentação

Códigos de erro POST

Cada vez que você liga o computador, ele executa uma série de testes para verificar se o sistema está operando corretamente e se determinadas opções estão definidas. Esta série de testes é chamada de Power-On Self-Test ou POST. O POST faz o seguinte:

• Verifica algumas operações básicas da placa de sistema
• Verifica se a memória está funcionando corretamente
• Inicia as operações de vídeo
• Verifica se a unidade de inicialização está funcionando

Mensagem de erro POST	Descrição/Ação
Keyboard error	Não é possível inicializar o teclado. Certifique-se de que o teclado esteja conectado corretamente ao computador e que nenhuma tecla esteja pressionada durante o POST. Para configurar propositalmente o computador sem um teclado, selecione Keyboardless operation (operação sem teclado) em Startup (inicialização), defina a opção como Enabled (ativado). O BIOS ignora o teclado ausente durante o POST.
Reboot and Select proper Boot device or Insert Boot Media in selected Boot device	O BIOS não conseguiu encontrar um dispositivo de inicialização adequado. Certifique-se de que a unidade de inicialização esteja conectada corretamente ao computador. Certifique-se de que você tenha uma mídia inicializável no dispositivo de inicialização.

Problemas não determinados

1. Desligue o computador.
2. Remova ou desconecte os seguintes componentes (se conectados ou instalados) um de cada vez.
   1. Dispositivos externos (modem, impressora ou mouse)
   2. Memória de vídeo estendida
   3. Cache externo
   4. RAM de cache externo
   5. Unidade de disco rígido
   6. Unidade de disco
3. Ligue o computador para testar novamente o sistema.
4. Repita os passos 1 a 3 até encontrar o dispositivo ou componente com falha.

Se todos os dispositivos e componentes tiverem sido removidos e o problema persistir, substitua a placa de sistema.

Identificando componentes internos

A ilustração a seguir mostra os componentes dentro do seu computador.

1. Unidade de disco ótico
2. Unidade de disco rígido
3. Placa gráfica
4. Módulos de memória
5. Ventoinha do sistema
6. Fonte de alimentação

Substituição de hardware

Atenção: Não remova a tampa do computador nem tente realizar nenhum reparo antes de ler as "Informações importantes sobre segurança" no Guia de segurança e garantia que foi incluído com o computador. Para obter cópias do Guia de segurança e garantia, acesse o site de suporte em: http://consumersupport.lenovo.com

Informações gerais
Instruções de pré-desmontagem
Antes de prosseguir com o procedimento de desmontagem, certifique-se de fazer o seguinte:

1. Desligue a alimentação do sistema e de todos os periféricos.
2. Desconecte todos os cabos de alimentação e de sinal do computador.
3. Coloque o sistema sobre uma superfície plana e estável.

Substituição do teclado e do mouse

Observação: Seu teclado será conectado a um conector USB na parte frontal ou traseira do computador.

Para substituir o teclado:

1. Remova qualquer mídia (discos, CDs ou cartões de memória) das unidades, desligue o computador e desligue todos os dispositivos conectados.
2. Desconecte todos os cabos de alimentação das tomadas elétricas.
3. Localize o conector do teclado. Consulte "Vista frontal do chassi" e "Vista traseira do chassi".

4. Desconecte o cabo do teclado defeituoso do computador e conecte o novo cabo do teclado ao mesmo conector.
5. O mouse pode ser substituído usando o mesmo método.

Removendo a tampa do computador

Atenção:

• Desligue o computador e aguarde de 3 a 5 minutos para que ele esfrie antes de remover a tampa.
• Para este procedimento, é útil colocar o computador sobre uma superfície plana e estável.

Para remover a tampa do computador:

1. Remova qualquer mídia (discos, CDs ou cartões de memória) das unidades, desligue o computador e desligue todos os dispositivos conectados.
2. Desconecte todos os cabos de alimentação das tomadas elétricas.
3. Desconecte todos os cabos conectados ao computador. Isso inclui cabos de alimentação, cabos de entrada/saída (E/S) e quaisquer outros cabos conectados ao computador. Consulte "Localizando conectores na parte traseira do computador".
4. Remova os dois parafusos que prendem a tampa do computador na parte traseira do chassi.
5. Deslize a tampa do computador para fora para removê-la.

6. Para reinstalar a tampa do computador:
   1. Alinhe a tampa do computador com o chassi e, em seguida, deslize-a de volta.
   2. Prenda a tampa do computador ao chassi com os parafusos.


Removendo o painel frontal

Observação: Para este procedimento, é útil colocar o computador na horizontal.

Para remover o painel frontal:

1. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
2. Remova o painel frontal liberando as três abas de plástico dentro do chassi e deslizando o painel para fora, conforme mostrado.

3. Para recolocar o painel, alinhe as abas de plástico na parte inferior do painel com os orifícios correspondentes no chassi e, em seguida, encaixe-o na posição.

Substituindo um módulo de memória

Observação: Para este procedimento, é útil colocar o computador na horizontal.

Para substituir um módulo de memória:

1. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
2. Localize os conectores do módulo de memória. Consulte "Localizando componentes".
3. Remova o módulo de memória a ser substituído abrindo os clipes de retenção, conforme mostrado.

4. Posicione o novo módulo de memória sobre o conector de memória. Certifique-se de que o entalhe no módulo de memória esteja alinhado corretamente com a chave do conector na placa de sistema. Empurre o módulo de memória para baixo, diretamente no conector, até que os clipes de retenção se fechem.

5. Recoloque a tampa do computador.

Substituindo uma unidade de disco rígido

Observação: Para este procedimento, é útil colocar o computador na horizontal.

Para substituir uma unidade de disco rígido:

1. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
2. Desconecte os cabos de dados e de alimentação da unidade de disco rígido.
3. Levante a alça de plástico e deslize a unidade de disco rígido para fora da baiа de unidade.

4. Remova a unidade de disco rígido do suporte de plástico, conforme mostrado.

5. Alinhe a nova unidade de disco rígido com o suporte de plástico e encaixe-a na posição.
6. Deslize a nova unidade de disco rígido para dentro da baiа de unidade e deslize a baiа de unidade para o lugar.
7. Conecte os cabos de alimentação e de sinal à nova unidade de disco rígido.
8. Recoloque a tampa do computador.

Substituindo uma unidade óptica

Observação: Para este procedimento, é útil colocar o computador na horizontal.

Para substituir uma unidade óptica:

1. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
2. Remova o painel frontal. Consulte "Removendo o painel frontal".
3. Desconecte os cabos de dados e de alimentação da parte traseira da unidade óptica.
4. Pressione o botão de liberação e empurre a unidade óptica para fora da parte frontal do chassi.

5. Deslize a nova unidade óptica para dentro da baia pela frente até que ela se encaixe na posição.
6. Conecte os cabos de dados e de alimentação à nova unidade de disco.
7. Recoloque o painel frontal e a tampa do computador.

Substituindo uma placa de vídeo

Observação: Para este procedimento, é útil colocar o computador na horizontal.

Para substituir uma placa de vídeo:

1. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
2. Siga as etapas abaixo para remover uma placa de vídeo:
   Se o seu computador tiver placas Duo-graphics instaladas, siga as etapas abaixo para substituí-la:
   1. Remova o parafuso que prende o suporte de fixação das placas Duo-graphics e levante o suporte.

   2. Remova o parafuso que prende a trava da placa de vídeo ao chassi, abra-a e remova o conector das placas Duo-graphics.

   3. Remova a placa de vídeo puxando-a diretamente para fora do conector.


Se o seu computador tiver uma única placa de vídeo instalada, siga as etapas abaixo para substituí-la:

1. Remova o parafuso que prende a trava da placa de vídeo ao chassi e abra-a.

2. Remova a placa de vídeo puxando-a diretamente para fora do conector.


3. Instale o novo adaptador no mesmo conector do adaptador.
4. Gire a trava da placa de vídeo para a posição fechada e prenda-a com o parafuso.
5. Conecte as duas placas de vídeo com o conector das placas Duo-graphics e recoloque o suporte de fixação das placas Duo-graphics no chassi. (Apenas para modelos com placas Duo-graphics)
6. Recoloque a tampa do computador.

Substituindo a placa de sintonizador de TV

Observação: Para este procedimento, ajuda colocar o computador em uma superfície plana e estável.

Para substituir a placa de sintonizador de TV:

1. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
2. Remova o parafuso que prende a trava da placa gráfica ao chassi e abra-o.

3. Remova a placa de sintonizador de TV puxando-a diretamente para fora do conector.

4. Instale o novo sintonizador de TV no mesmo conector.
5. Gire a trava da placa gráfica para a posição fechada e prenda-a com o parafuso.
6. Recoloque a tampa do computador.

Substituindo a fonte de alimentação

Observação: Para este procedimento, ajuda colocar o computador na horizontal.

Para substituir a fonte de alimentação:

1. Remova qualquer mídia (discos, CDs, DVDs ou cartões de memória) das unidades, desligue o sistema operacional e desligue o computador e todos os dispositivos conectados.
2. Desconecte todos os cabos de alimentação das tomadas elétricas.
3. Desconecte todos os cabos conectados ao computador. Isso inclui cabos de alimentação, cabos de entrada/saída (E/S) e quaisquer outros cabos conectados ao computador. Consulte "Vista esquerda e direita" e "Vista traseira" para obter ajuda na localização dos vários conectores.
4. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
5. Desconecte os cabos de alimentação dos conectores na placa-mãe.
6. Remova os 4 parafusos que prendem a fonte de alimentação ao chassi.
7. Deslize e levante a fonte de alimentação para fora do chassi.

8. Instale a nova fonte de alimentação:
   1. Alinhe os orifícios na nova fonte de alimentação com os orifícios de montagem na parte traseira do chassi e prenda-o ao chassi com os 4 parafusos.
   2. Conecte os cabos de alimentação aos conectores na placa-mãe.
9. Recoloque a tampa do computador.

Substituindo a ventoinha do microprocessador

Para substituir a ventoinha do microprocessador:

1. Remova qualquer mídia (discos, CDs, DVDs ou cartões de memória) das unidades, desligue o sistema operacional e desligue o computador e todos os dispositivos conectados.
2. Desconecte todos os cabos de alimentação das tomadas elétricas.
3. Desconecte todos os cabos conectados ao computador. Isso inclui cabos de alimentação, cabos de entrada/saída (E/S) e quaisquer outros cabos conectados ao computador. Consulte "Vista esquerda e direita" e "Vista traseira" para obter ajuda na localização dos vários conectores.
4. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
5. Desconecte o cabo de alimentação da ventoinha do conector na placa-mãe.
6. Remova os 4 parafusos que prendem a ventoinha do microprocessador ao dissipador de calor e levante a ventoinha do microprocessador para removê-la.

7. Para instalar a nova ventoinha do microprocessador:
   1. Alinhe a nova ventoinha do microprocessador com o dissipador de calor e prenda-o ao dissipador de calor com 4 parafusos.
   2. Conecte o cabo de alimentação da ventoinha do microprocessador ao conector na placa.
8. Recoloque a tampa do computador.

Substituindo o dissipador de calor

Observação: Para este procedimento, ajuda colocar o computador na horizontal.

Para substituir o dissipador de calor:

1. Remova qualquer mídia (discos, CDs, DVDs ou cartões de memória) das unidades, desligue o sistema operacional e desligue o computador e todos os dispositivos conectados.
2. Desconecte todos os cabos de alimentação das tomadas elétricas.
3. Desconecte todos os cabos conectados ao computador. Isso inclui cabos de alimentação, cabos de entrada/saída (E/S) e quaisquer outros cabos conectados ao computador. Consulte "Vista esquerda e direita" e "Vista traseira" para obter ajuda na localização dos vários conectores.
4. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
5. Remova a ventoinha do microprocessador. Consulte "Substituindo a ventoinha do microprocessador".
6. Remova os 4 parafusos que prendem o dissipador de calor à placa-mãe.
7. Levante o dissipador de calor para removê-lo.

8. Instale o novo dissipador de calor:
   1. Alinhe os parafusos no novo dissipador de calor com os orifícios de montagem na placa-mãe e prenda-o com os 4 parafusos.
   2. Reconecte a ventoinha do microprocessador ao dissipador de calor.
   3. Reconecte o cabo de alimentação da ventoinha do microprocessador ao conector na placa-mãe.
9. Recoloque a tampa do computador.

Substituindo a CPU

Observação: Para este procedimento, ajuda colocar o computador na horizontal.

Para substituir a CPU:

1. Remova qualquer mídia (discos, CDs, DVDs ou cartões de memória) das unidades, desligue o sistema operacional e desligue o computador e todos os dispositivos conectados.
2. Desconecte todos os cabos de alimentação das tomadas elétricas.
3. Desconecte todos os cabos conectados ao computador. Isso inclui cabos de alimentação, cabos de entrada/saída (E/S) e quaisquer outros cabos conectados ao computador. Consulte "Vista esquerda e direita" e "Vista traseira" para obter ajuda na localização dos vários conectores.
4. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
5. Remova a ventoinha do microprocessador. Consulte "Substituindo a ventoinha do microprocessador".
6. Remova o dissipador de calor. Consulte "Substituindo o dissipador de calor".
7. Para remover o microprocessador da placa de sistema, pressione e deslize a pequena alça para fora para suspendê-la. e abra o retentor.

   Atenção: Não toque nos contatos dourados na parte inferior do microprocessador. Ao manusear o microprocessador, toque apenas nas laterais.
   Observação: Não deixe cair nada no soquete do microprocessador enquanto ele estiver exposto. Os pinos do soquete devem ser mantidos o mais limpos possível.
8. Segurando as laterais do microprocessador com os dedos, remova a capa protetora que protege os contatos dourados no novo microprocessador.
9. Segurando as laterais do microprocessador com os dedos, posicione o microprocessador de modo que os entalhes no microprocessador estejam alinhados com as abas no soquete do microprocessador.

   Para evitar danificar os contatos do microprocessador, mantenha o microprocessador completamente nivelado ao instalá-lo no soquete.
10. Abaixe o microprocessador diretamente em seu soquete na placa-mãe.
11. Para prender o microprocessador no soquete, feche o retentor do microprocessador e trave-o na posição com a pequena alça.
12. Use uma seringa de graxa térmica para colocar 5 gotas de graxa na parte superior do microprocessador. Cada gota de graxa deve ser de 0,03 ml (3 marcas de escala na seringa de graxa).
13. Reconecte o dissipador de calor, a ventoinha do microprocessador e a tampa do computador.

Substituindo a placa Wi-Fi

Observação: Para este procedimento, ajuda colocar o computador na horizontal.

Para substituir a placa Wi-Fi:

1. Remova qualquer mídia (discos, CDs, DVDs ou cartões de memória) das unidades, desligue o sistema operacional e desligue o computador e todos os dispositivos conectados.
2. Desconecte todos os cabos de alimentação das tomadas elétricas.
3. Desconecte todos os cabos conectados ao computador. Isso inclui cabos de alimentação, cabos de entrada/saída (E/S) e quaisquer outros cabos conectados ao computador. Consulte "Vista esquerda e direita" e "Vista traseira" para obter ajuda na localização dos vários conectores.
4. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
5. Desconecte os 2 cabos da antena da placa Wi-Fi.
6. Remova os 2 parafusos que prendem a placa Wi-Fi à placa-mãe.
7. Puxe a placa Wi-Fi para cima para removê-la da porta do cartão.

8. Instale a nova placa Wi-Fi:
   1. Alinhe a nova placa Wi-Fi e, em seguida, insira-a na mesma porta do cartão.
   2. Prenda a placa Wi-Fi à placa-mãe com os 2 parafusos.
   3. Conecte os 2 cabos da antena à nova placa Wi-Fi.
9. Recoloque a tampa do computador.

Substituindo a placa-mãe

Observação: Para este procedimento, ajuda colocar o computador na horizontal.

Para substituir a placa-mãe:

1. Remova qualquer mídia (discos, CDs, DVDs ou cartões de memória) das unidades, desligue o sistema operacional e desligue o computador e todos os dispositivos conectados.
2. Desconecte todos os cabos de alimentação das tomadas elétricas.
3. Desconecte todos os cabos conectados ao computador. Isso inclui cabos de alimentação, cabos de entrada/saída (E/S) e quaisquer outros cabos conectados ao computador. Consulte "Vista esquerda e direita" e "Vista traseira" para obter ajuda para localizar os vários conectores.
4. Remova a tampa do computador. Consulte "Removendo a tampa do computador".
5. Remova o módulo de memória. Consulte "Substituindo um módulo de memória".
6. Remova a ventoinha do microprocessador. Consulte "Substituindo a ventoinha do microprocessador".
7. Remova o dissipador de calor. Consulte "Substituindo o dissipador de calor".
8. Remova a placa gráfica. Consulte "Substituindo a placa gráfica".
9. Remova a placa de sintonizador de TV. Consulte "Substituindo a placa de sintonizador de TV".
10. Remova a placa Wi-Fi. Consulte "Substituindo a placa Wi-Fi".
11. Remova a CPU. Consulte "Substituindo a CPU".
12. Desconecte todos os cabos dos conectores na placa-mãe.
13. Remova os 8 parafusos que prendem a placa-mãe ao chassi.
14. Deslize e, em seguida, levante a placa-mãe para fora do chassi para removê-la.

15. Instale a nova placa-mãe:
    1. Alinhe os orifícios na nova placa-mãe com os orifícios de montagem no chassi e prenda-a com parafusos.
    2. Reconecte o módulo de memória, a placa Wi-Fi, a CPU e o dissipador de calor à nova placa-mãe.
    3. Conecte todos os cabos à nova placa-mãe.
    4. Conecte a placa gráfica e a placa de sintonizador de TV à nova placa-mãe.
16. Recoloque a tampa do computador.

Informações Adicionais sobre o Serviço

Este capítulo fornece informações adicionais que o representante de serviço pode achar úteis.

Gerenciamento de energia
O gerenciamento de energia reduz o consumo de energia de certos componentes do computador, como a fonte de alimentação do sistema, o processador, as unidades de disco rígido e alguns monitores.

BIOS da interface avançada de configuração e energia (ACPI)
Como este computador possui um sistema BIOS ACPI, o sistema operacional tem permissão para controlar os recursos de gerenciamento de energia do computador e as configurações para o modo BIOS de gerenciamento avançado de energia (APM) são ignoradas. Nem todos os sistemas operacionais oferecem suporte ao modo BIOS ACPI.

Recursos de ativação automática
Os recursos de ativação automática no menu de gerenciamento de energia permitem habilitar e desabilitar recursos que ligam o computador automaticamente.

• Ativar com alarme: você pode especificar uma data e hora em que o computador será ligado automaticamente. Isso pode ser um evento único, um evento diário ou um evento semanal.
• Ativar na LAN: este recurso permite que a placa de adaptador LAN ative o sistema.

Informações de segurança

Este capítulo contém as informações de segurança com as quais você precisa estar familiarizado antes de consertar um computador.

Segurança geral

Siga estas regras para garantir a segurança geral:

• Mantenha uma boa organização na área das máquinas durante e após a manutenção.
• Ao levantar qualquer objeto pesado:
  1. Certifique-se de que consegue ficar de pé com segurança sem escorregar.
  2. Distribua o peso do objeto igualmente entre os pés.
  3. Use uma força de elevação lenta. Nunca se mova repentinamente ou se torça ao tentar levantar.
  4. Levante-se ou empurre com os músculos das pernas; esta ação remove a tensão dos músculos das costas.
     Não tente levantar nenhum objeto que pese mais de 16 kg (35 lb) ou objetos que você considera pesados demais para você.
• Não execute nenhuma ação que cause riscos ao cliente ou que torne o equipamento inseguro.
• Antes de ligar a máquina, certifique-se de que outros representantes de serviço e o pessoal do cliente não estejam em uma posição perigosa.
• Coloque as tampas removidas e outras peças em um local seguro, longe de todo o pessoal, enquanto estiver consertando a máquina.
• Mantenha sua caixa de ferramentas longe das áreas de circulação para que outras pessoas não tropecem nela.
• Não use roupas largas que possam ficar presas nas partes móveis de uma máquina. Certifique-se de que suas mangas estejam presas ou enroladas acima dos cotovelos. Se seu cabelo for comprido, prenda-o.
• Insira as pontas da sua gravata ou lenço dentro da roupa ou prenda-as com um clipe não condutor, aproximadamente 8 centímetros (3 polegadas) da extremidade.
• Não use joias, correntes, óculos com armação de metal ou fechos de metal para suas roupas.
  Lembre-se: Objetos de metal são bons condutores elétricos.
• Use óculos de segurança quando estiver: martelando, perfurando, soldando, cortando fio, prendendo molas, usando solventes ou trabalhando em quaisquer outras condições que possam ser perigosas para seus olhos.
• Após o serviço, reinstale todos os protetores de segurança, proteções, etiquetas e fios terra. Substitua qualquer dispositivo de segurança que esteja gasto ou defeituoso.
• Reinstale todas as tampas corretamente antes de devolver a máquina ao cliente.

Segurança elétrica

A corrente elétrica de cabos de alimentação, telefônicos e de comunicação pode ser perigosa. Para evitar ferimentos pessoais ou danos ao equipamento, desconecte os cabos de alimentação, sistemas de telecomunicações, redes e modems conectados antes de abrir as tampas do computador, a menos que seja instruído de outra forma nos procedimentos de instalação e configuração.
Observe as seguintes regras ao trabalhar em equipamentos elétricos.

Use apenas ferramentas e equipamentos de teste aprovados. Algumas ferramentas manuais têm cabos cobertos com um material macio que não isola você ao trabalhar com correntes elétricas ativas. Muitos clientes têm, perto de seus equipamentos, tapetes de borracha que contêm pequenas fibras condutoras para diminuir as descargas eletrostáticas. Não use este tipo de tapete para se proteger contra choque elétrico.

• Encontre o interruptor de desligamento de emergência (EPO) da sala, o interruptor de desconexão ou a tomada elétrica. Se ocorrer um acidente elétrico, você pode operar o interruptor ou desconectar o cabo de alimentação rapidamente.
• Não trabalhe sozinho em condições perigosas ou perto de equipamentos que tenham tensões perigosas.
• Desconecte toda a energia antes de:
  • Realizar uma inspeção mecânica
  • Trabalhar perto de fontes de alimentação
  • Remover ou instalar Unidades Substituíveis em Campo (FRUs)
• Antes de começar a trabalhar na máquina, desconecte o cabo de alimentação. Se não conseguir desconectá-lo, peça ao cliente para desligar a caixa de parede que fornece energia à máquina e para trancar a caixa de parede na posição desligada.
• Se precisar trabalhar em uma máquina que tenha circuitos elétricos expostos, observe as seguintes precauções:
  • Certifique-se de que outra pessoa, familiarizada com os controles de desligamento, esteja perto de você.
    Lembre-se: Outra pessoa deve estar lá para desligar a energia, se necessário.
  • Use apenas uma mão ao trabalhar com equipamentos elétricos ligados; mantenha a outra mão no bolso ou atrás das costas.
    Lembre-se: Deve haver um circuito completo para causar choque elétrico. Ao observar a regra acima, você pode impedir que uma corrente passe pelo seu corpo.
  • Ao usar um testador, defina os controles corretamente e use as pontas de prova e acessórios aprovados para esse testador.
  • Fique em tapetes de borracha adequados (obtidos localmente, se necessário) para isolá-lo de aterramentos, como tiras de metal no chão e estruturas de máquinas.

Observe as precauções de segurança especiais ao trabalhar com tensões muito altas; estas instruções estão nas seções de segurança das informações de manutenção. Tenha extremo cuidado ao medir altas tensões.

• Inspecione e mantenha regularmente suas ferramentas manuais elétricas para uma condição operacional segura.
• Não use ferramentas e testadores gastos ou quebrados.
• Nunca presuma que a energia foi desconectada de um circuito. Primeiro, verifique se ela foi desligada.
• Sempre procure cuidadosamente por possíveis perigos em sua área de trabalho. Exemplos desses perigos são pisos úmidos, cabos de extensão de energia não aterrados, surtos de energia e aterramentos de segurança ausentes.
• Não toque em circuitos elétricos ativos com a superfície refletiva de um espelho dental de plástico. A superfície é condutora; tal toque pode causar ferimentos pessoais e danos à máquina.
• Não faça manutenção nas seguintes peças com a energia ligada quando elas forem removidas de seus locais de operação normais em uma máquina:
  • Unidades de fonte de alimentação
  • Bombas
  • Sopradores e ventiladores
  • Geradores de motor

e unidades semelhantes. (Esta prática garante o aterramento correto das unidades.)

• Se ocorrer um acidente elétrico:
  • Tenha cuidado; não se torne uma vítima você mesmo.
  • Desligue a energia.
  • Envie outra pessoa para obter ajuda médica.

Guia de inspeção de segurança

A intenção deste guia de inspeção é ajudá-lo a identificar condições potencialmente inseguras nesses produtos. Cada máquina, conforme foi projetada e construída, teve itens de segurança necessários instalados para proteger usuários e pessoal de serviço contra ferimentos. Este guia aborda apenas esses itens. No entanto, bom senso deve ser usado para identificar possíveis riscos de segurança devido ao anexo de recursos ou opções não cobertos por este guia de inspeção.
Se alguma condição insegura estiver presente, você deve determinar a gravidade do risco aparente e se pode continuar sem primeiro corrigir o problema.
Considere estas condições e os riscos de segurança que elas apresentam:

• Riscos elétricos, especialmente energia primária (a tensão primária na estrutura pode causar choque elétrico grave ou fatal).
• Riscos de explosão, como uma face de CRT danificada ou um capacitor inchado
• Riscos mecânicos, como hardware solto ou ausente

O guia consiste em uma série de etapas apresentadas em uma lista de verificação. Comece as verificações com a energia desligada e o cabo de alimentação desconectado.
Lista de verificação:

1. Verifique se há danos nas tampas externas (bordas soltas, quebradas ou afiadas).
2. Desligue o computador. Desconecte o cabo de alimentação.
3. Verifique o cabo de alimentação quanto a:
   1. Um conector de aterramento de terceiro fio em boas condições. Use um medidor para medir a continuidade do aterramento de terceiro fio para 0,1 ohm ou menos entre o pino de aterramento externo e o aterramento da estrutura.
   2. O cabo de alimentação deve ser do tipo apropriado, conforme especificado nas listas de peças.
   3. O isolamento não deve estar desgastado ou gasto.
4. Remova a tampa.
5. Verifique se há alguma alteração óbvia. Use o bom senso quanto à segurança de quaisquer alterações.
6. Verifique dentro da unidade quanto a quaisquer condições inseguras óbvias, como limalhas de metal, contaminação, água ou outros líquidos ou sinais de incêndio ou danos causados por fumaça.
7. Verifique se há cabos gastos, desgastados ou comprimidos.
8. Verifique se os fixadores da tampa da fonte de alimentação (parafusos ou rebites) não foram removidos ou adulterados.

Manuseio de dispositivos sensíveis a descarga eletrostática

Qualquer peça de computador que contenha transistores ou circuitos integrados (ICs) deve ser considerada sensível a descarga eletrostática (ESD). Danos por ESD podem ocorrer quando há uma diferença na carga entre objetos. Proteja-se contra danos por ESD equalizando a carga para que a máquina, a peça, o tapete de trabalho e a pessoa que manuseia a peça estejam todos com a mesma carga.
Notas:

1. Use procedimentos de ESD específicos do produto quando eles excederem os requisitos observados aqui.
2. Certifique-se de que os dispositivos de proteção ESD que você usa foram certificados (ISO 9000) como totalmente eficazes.

Ao manusear peças sensíveis a ESD:

• Mantenha as peças em embalagens protetoras até que sejam inseridas no produto.
• Evite contato com outras pessoas ao manusear a peça.
• Use uma pulseira aterrada contra sua pele para eliminar a estática em seu corpo.
• Evite que a peça toque sua roupa. A maioria das roupas é isolante e retém uma carga mesmo quando você está usando uma pulseira.
• Use o lado preto de um tapete de trabalho aterrado para fornecer uma superfície de trabalho livre de estática. O tapete é especialmente útil ao manusear dispositivos sensíveis a ESD.
• Selecione um sistema de aterramento, como os listados abaixo, para fornecer proteção que atenda ao requisito de serviço específico.
  Nota: O uso de um sistema de aterramento é desejável, mas não obrigatório para proteger contra danos por ESD.
  • Prenda o clipe de aterramento ESD a qualquer aterramento de estrutura, trança de aterramento ou aterramento de fio verde.
  • Use um aterramento comum ou ponto de referência ESD ao trabalhar em um sistema de dupla isolação ou operado por bateria. Você pode usar cabos coaxiais ou invólucros externos de conector nesses sistemas.
  • Use o pino de aterramento redondo do plugue CA em computadores operados por CA.

Requisitos de aterramento

O aterramento elétrico do computador é necessário para a segurança do operador e o correto funcionamento do sistema. O aterramento adequado da tomada elétrica pode ser verificado por um eletricista certificado.

Avisos de segurança

A corrente elétrica de cabos de alimentação, telefônicos e de comunicação é perigosa.

Para evitar risco de choque:

• Não conecte ou desconecte nenhum cabo ou realize instalação, manutenção ou reconfiguração deste produto durante uma tempestade elétrica.
• Conecte todos os cabos de alimentação a uma tomada elétrica devidamente aterrada.
• Conecte a tomadas devidamente conectadas qualquer equipamento que será conectado a este produto.
• Quando possível, use apenas uma mão para conectar ou desconectar cabos de sinal.
• Nunca ligue nenhum equipamento quando houver evidência de incêndio, água ou danos estruturais.
• Desconecte os cabos de alimentação, sistemas de telecomunicações, redes e modems conectados antes de abrir as tampas do dispositivo, a menos que seja instruído de outra forma nos procedimentos de instalação e configuração.
• Conecte e desconecte os cabos conforme descrito na tabela a seguir ao instalar, mover ou abrir as tampas deste produto ou dispositivos conectados.

Para conectar

1. Desligue tudo.
2. Primeiro, conecte todos os cabos aos dispositivos.
3. Conecte os cabos de sinal aos conectores.
4. Conecte os cabos de alimentação à tomada.
5. Ligue o dispositivo.

Para desconectar

1. Desligue tudo.
2. Primeiro, remova os cabos de alimentação da tomada.
3. Remova os cabos de sinal dos conectores.
4. Remova todos os cabos dos dispositivos.

Ao substituir a bateria de lítio, use apenas a peça de número 45C1566 ou uma bateria de tipo equivalente recomendada pelo fabricante. Se seu sistema tiver um módulo contendo uma bateria de lítio, substitua-o apenas pelo mesmo tipo de módulo feito pelo mesmo fabricante. A bateria contém lítio e pode explodir se não for usada, manuseada ou descartada corretamente.
Não:

• Jogue ou mergulhe na água
• Aqueça a mais de 100°C (212°F)
• Repare ou desmonte

Descarte a bateria conforme exigido pelas leis ou regulamentos locais.

Quando produtos a laser (como CD-ROMs, unidades de DVD-ROM, dispositivos de fibra óptica ou transmissores) são instalados, observe o seguinte:

• Não remova as tampas. Remover as tampas do produto a laser pode resultar em exposição à radiação laser perigosa. Não há peças reparáveis dentro do dispositivo.
• O uso de controles ou ajustes ou o desempenho de procedimentos diferentes daqueles especificados neste documento podem resultar em exposição a radiação perigosa.

Alguns produtos a laser contêm um diodo laser Classe 3A ou Classe 3B incorporado. Observe o seguinte:
Radiação laser quando aberto. Não olhe para o feixe, não veja diretamente com instrumentos ópticos e evite a exposição direta ao feixe

≥18 kg(37 lbs)

≥32 kg(70.5 lbs)

≥55 kg(121.2 lbs)

Use práticas seguras ao levantar.

O botão de controle de energia no dispositivo e o interruptor de energia na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda a corrente elétrica do dispositivo, certifique-se de que todos os cabos de alimentação estejam desconectados da fonte de alimentação.

Não coloque nenhum objeto pesando mais de 82 kg (180 lbs.) em cima de dispositivos montados em rack.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual da Série Lenovo IdeaCentre 700

Idiomas disponíveis
