Lenovo ideacentre AIO Y910 - Panduan Memulai Cepat Komputer

Isi

1 Membongkar
2 Memasang dasar penyangga
3 Menyesuaikan penyangga komputer
4 Menghubungkan keyboard dan mouse
5 Menghubungkan kabel daya
6 Menyalakan komputer
7 Tampilan depan komputer
8 Tampilan kiri dan kanan komputer
9 Tampilan belakang komputer
10 Menghubungkan ke Internet
11 Mengakses manual lain
12 Membawa komputer
13 Pembongkaran. Mengganti atau meningkatkan perangkat keras
14 Sistem bantuan Windows
15 Informasi Layanan dan Dukungan
16 Referensi
17 Unduh manual
18 Dalam Bahasa Lain

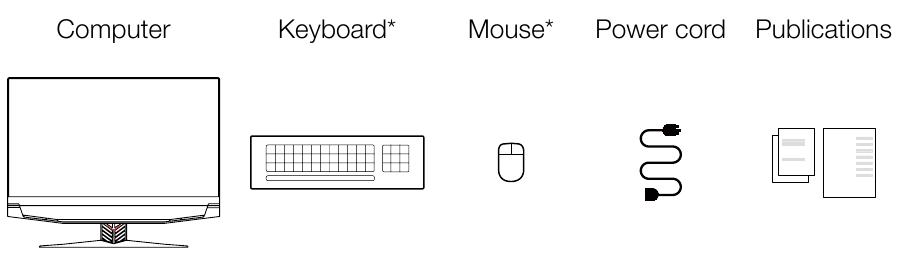

Membongkar

* Hanya model tertentu.

Beberapa model mungkin berisi item yang tidak tercantum.
Deskripsi dalam panduan ini mungkin berbeda dari apa yang Anda lihat di komputer Anda, tergantung pada model dan konfigurasi komputer.
Desain dan spesifikasi produk dapat berubah tanpa pemberitahuan.

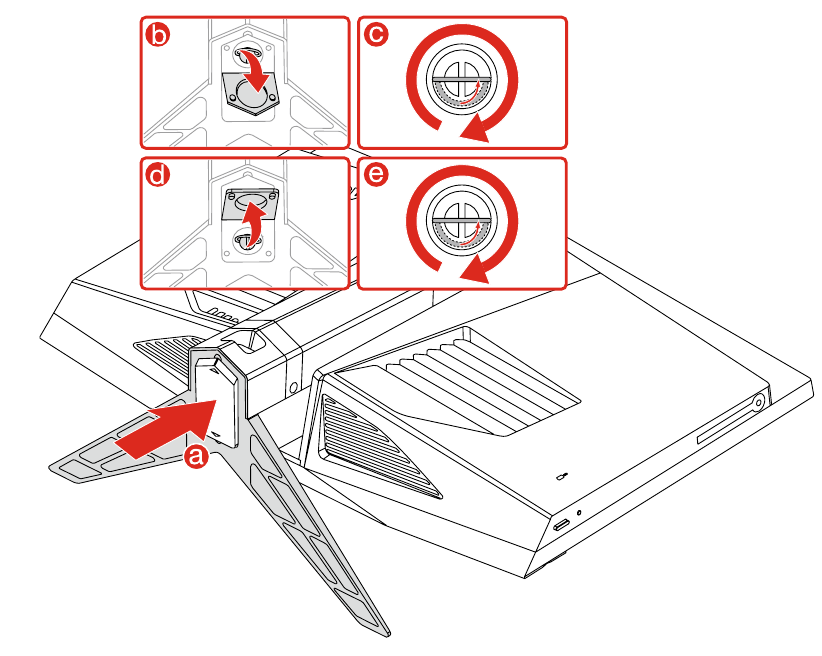

Memasang dasar penyangga

Menyesuaikan penyangga komputer

Menghubungkan keyboard dan mouse

CATATAN: Jika komputer Anda dilengkapi dengan keyboard atau mouse nirkabel, ikuti petunjuk pemasangan untuk perangkat tersebut.

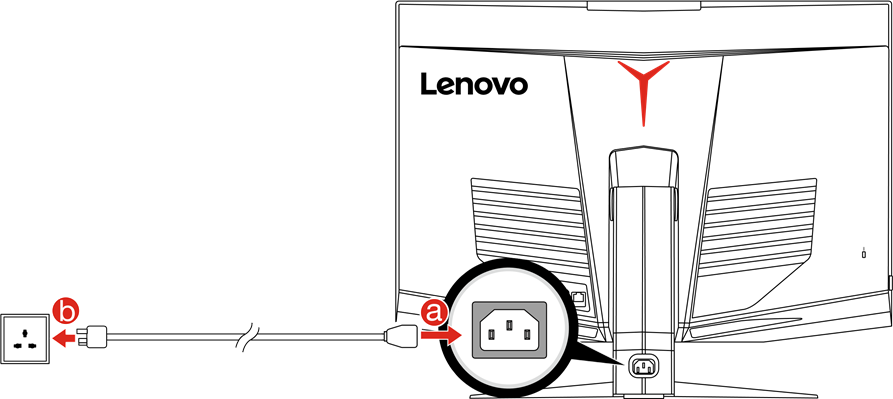

Menghubungkan kabel daya

Menyalakan komputer

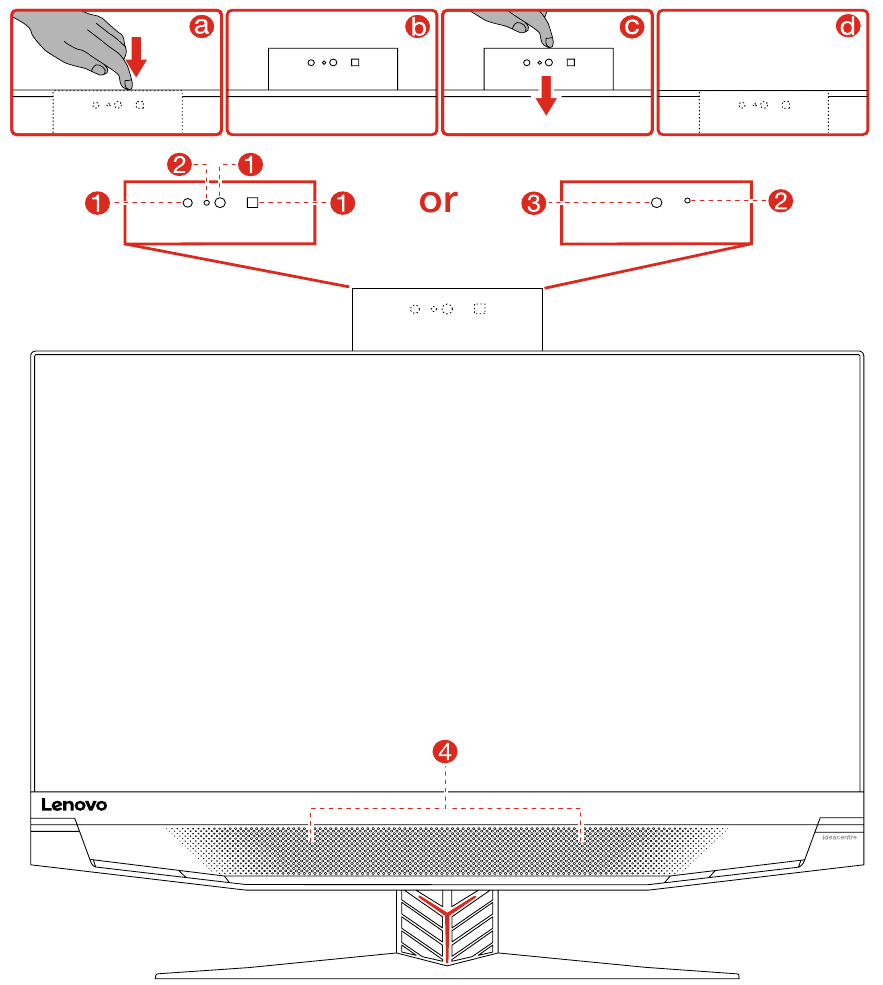

Tampilan depan komputer

Kamera 3D
Indikator LED kamera
Kamera 2D
Mikrofon internal

danger PERHATIAN: Pastikan untuk tidak menghalangi ventilasi udara apa pun pada komputer.
Ventilasi udara yang terhalang dapat menyebabkan masalah termal.
danger PERHATIAN: Jika komputer Anda dilengkapi dengan remote control inframerah (IR), jangan letakkan penerima USB IR pada bidang yang sama dengan layar.

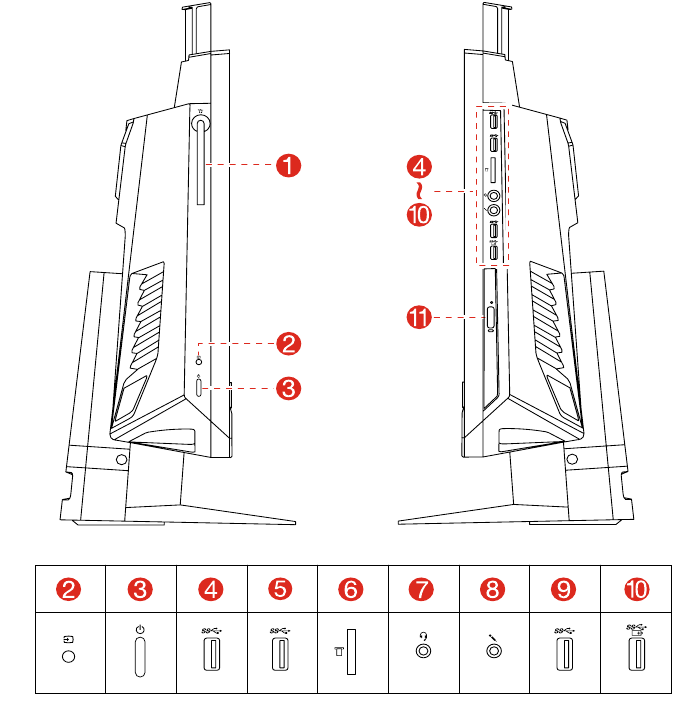

Tampilan kiri dan kanan komputer

Gantungan headset
Tombol sakelar HDMI-in
Tombol daya (Power button)
Konektor USB 3.0
Konektor USB 3.0
Pembaca kartu memori
Jack audio kombo ¹
Konektor Mic
Konektor USB 3.0
Konektor USB 3.0/Konektor pengisian daya USB power off
Tombol keluar drive optik

¹ Jack audio kombo: Digunakan untuk menghubungkan headset.

CATATAN:

Jack audio kombo tidak mendukung mikrofon konvensional.
Standar industri yang berbeda dapat menyebabkan fungsi perekaman tidak didukung jika headphone atau headset pihak ketiga terhubung.
Gantungan headset hanya dapat menampung beban hingga 1kg.

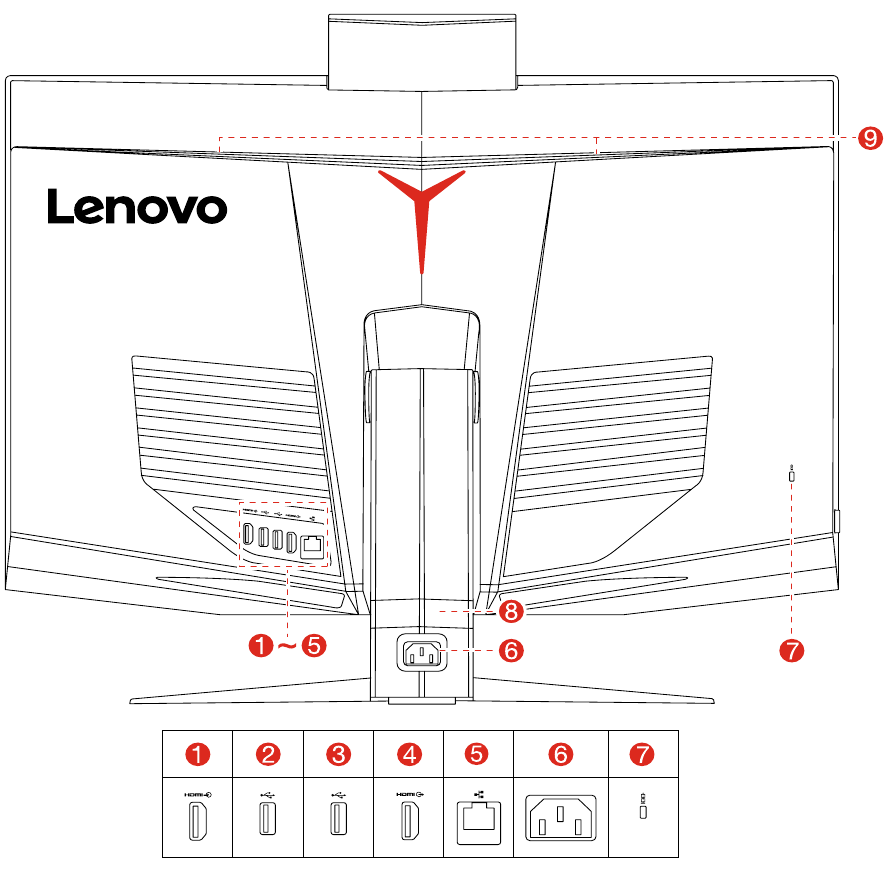

Tampilan belakang komputer

Konektor HDMI-in
Konektor USB 2.0
Konektor USB 2.0
Konektor HDMI-out
Konektor Ethernet
Konektor daya (Power connector)
Slot kabel keamanan
Klip kabel
Ventilasi

danger PERHATIAN: Jangan menyentuh ventilasi kecuali jika sudah benar-benar dingin.

Menghubungkan ke Internet

Anda memerlukan kontrak dengan Penyedia Layanan Internet (ISP) dan beberapa perangkat keras untuk terhubung ke Internet. ISP dan layanan yang mereka tawarkan bervariasi menurut negara. Hubungi ISP Anda untuk layanan yang tersedia di negara Anda. Komputer Anda mendukung jaringan nirkabel (hanya model tertentu) atau kabel yang menghubungkan komputer Anda ke perangkat lain.

Koneksi jaringan kabel
Untuk jaringan kabel, sambungkan salah satu ujung kabel Ethernet (dibeli terpisah) ke konektor Ethernet di komputer Anda, lalu sambungkan ujung lainnya ke router jaringan atau modem broadband. Konsultasikan dengan ISP Anda untuk petunjuk pengaturan terperinci.

CATATAN: Prosedur pemasangan modem dan router broadband bervariasi tergantung pada pabrikannya. Ikuti petunjuk pabrikan.

Koneksi jaringan nirkabel
Untuk jaringan nirkabel, Anda dapat menggunakan antena Wi-Fi internal untuk mengakses jaringan rumah nirkabel Anda.
Untuk menghubungkan komputer Anda ke jaringan nirkabel:
Klik atau ketuk ikon jaringan di taskbar, lalu pilih nama router Anda. Klik atau ketuk Connect (Hubungkan), lalu ikuti langkah-langkah di layar.
Uji jaringan nirkabel dengan membuka browser Web Anda dan mengakses situs Web apa pun.

Mengakses manual lain

Panduan Informasi Produk Penting telah dimuat sebelumnya ke komputer Anda. Untuk mengakses panduan ini, lakukan hal berikut:

Untuk model yang dilengkapi dengan Lenovo Companion:

Buka menu Start lalu klik atau ketuk Lenovo Companion.
Klik atau ketuk Support (Dukungan) → User Guide (Panduan Pengguna).

Untuk model tanpa Lenovo Companion:
Buka menu Start lalu klik atau ketuk Manual untuk mengakses panduan ini.

Untuk model tanpa sistem operasi yang sudah diinstal sebelumnya:
Buka situs Web Dukungan Lenovo untuk mengakses manual Anda. Lihat "Mengunduh manual" untuk informasi tambahan.

Membawa komputer

Pembongkaran. Mengganti atau meningkatkan perangkat keras

Informasi keselamatan untuk mengganti CRU
Jangan membuka komputer Anda atau mencoba perbaikan apa pun sebelum membaca "Informasi keselamatan penting" di Panduan Informasi Keselamatan, Garansi, Lingkungan, Daur Ulang dan Panduan Informasi Produk Penting yang disertakan bersama komputer Anda.
Jika Anda tidak lagi memiliki salinan Panduan Informasi Keselamatan, Garansi, Lingkungan, Daur Ulang dan Panduan Informasi Produk Penting ini, Anda bisa mendapatkannya secara online dari situs web di http://www.lenovo.com/UserManuals.

Petunjuk pra-pembongkaran
Sebelum melanjutkan dengan prosedur pembongkaran, pastikan Anda melakukan hal berikut:

Matikan daya ke sistem dan semua periferal.
Cabut semua kabel daya dan sinyal dari komputer.
Letakkan sistem di permukaan yang rata dan stabil.

CRU untuk komputer Anda meliputi:

keyboard
mouse
drive optik
solid state drive*
adaptor
hard disk drive
modul memori

Bagian ini berisi petunjuk untuk mengganti bagian berikut:

Hard disk drive (Ikuti langkah-langkah: )
Solid state drive (Ikuti langkah-langkah: )
Drive optik (Ikuti langkah-langkah: )
Modul memori (Ikuti langkah-langkah: )

danger PERHATIAN: Matikan komputer dan tunggu 5 menit hingga dingin sebelum melepas bagian apa pun dari komputer.
danger PERHATIAN: Bagian yang ditandai dengan bisa menjadi panas selama pengoperasian. Jangan disentuh!

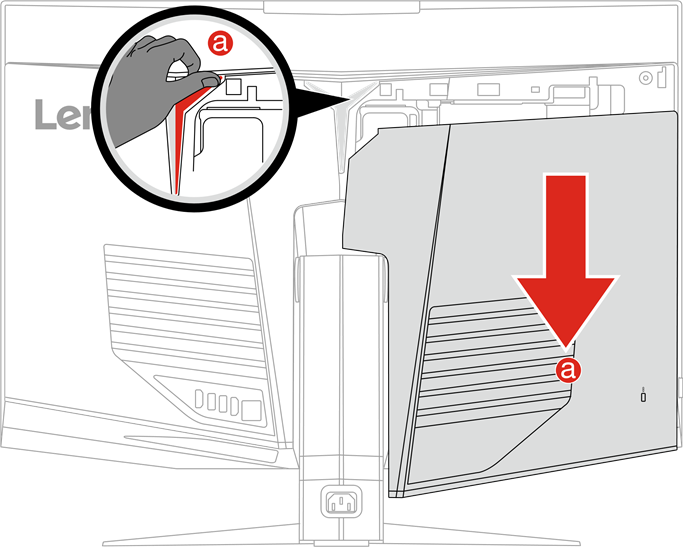

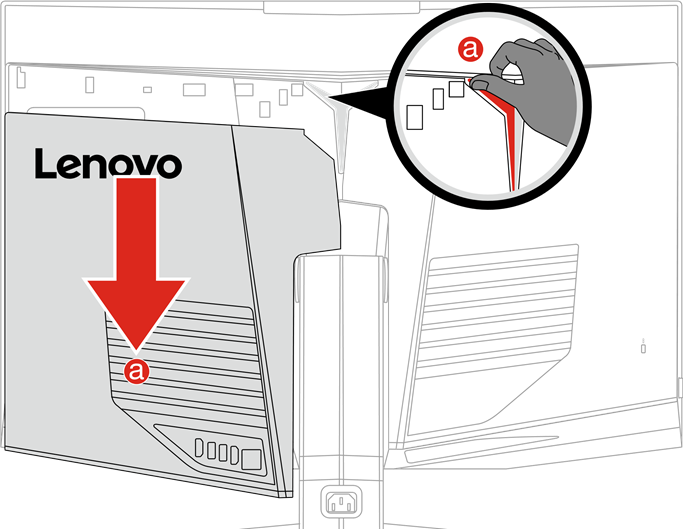

Melepas penutup belakang kiri
Melepas penutup belakang kanan

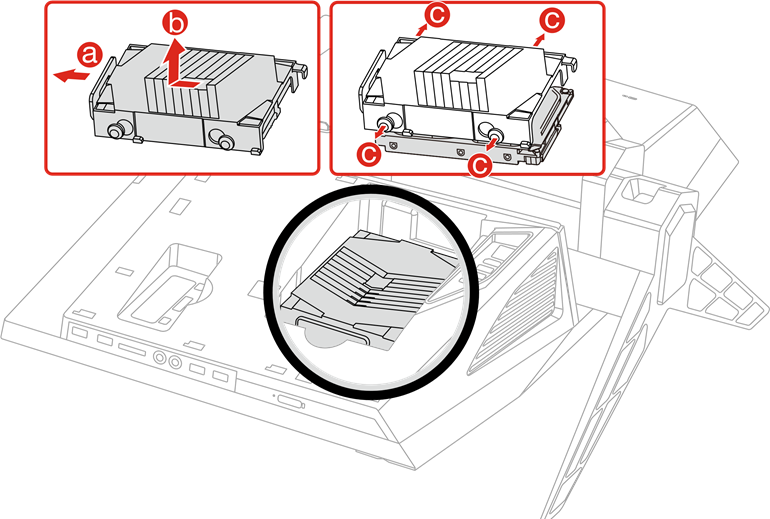

Melepas hard disk drive

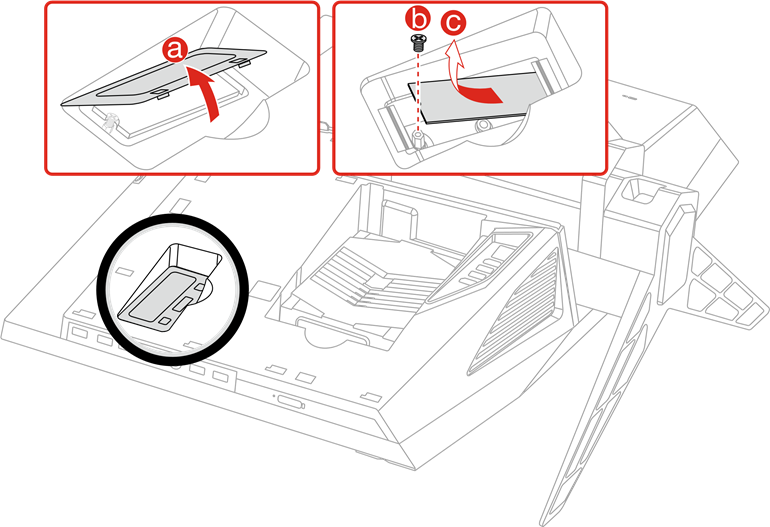

Melepas solid state drive

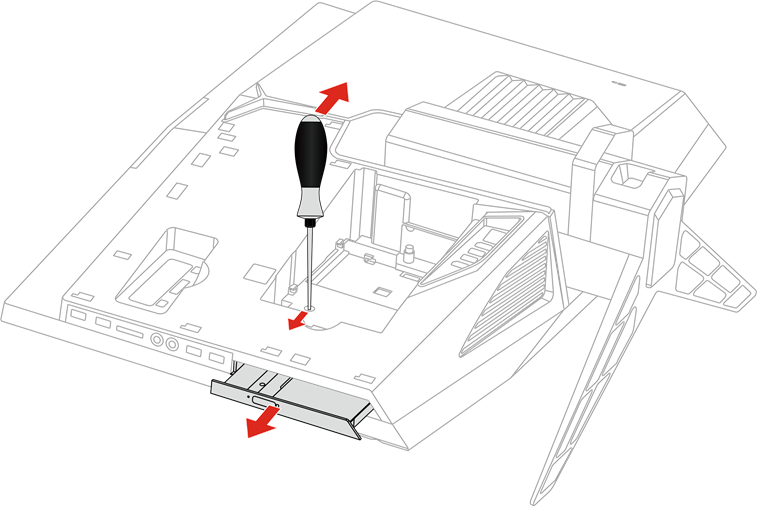

Melepas drive optik

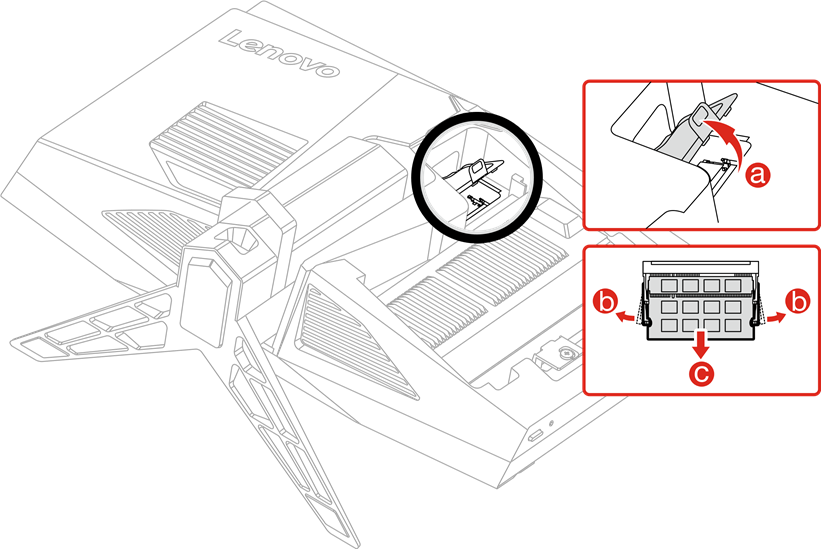

Melepas modul memori

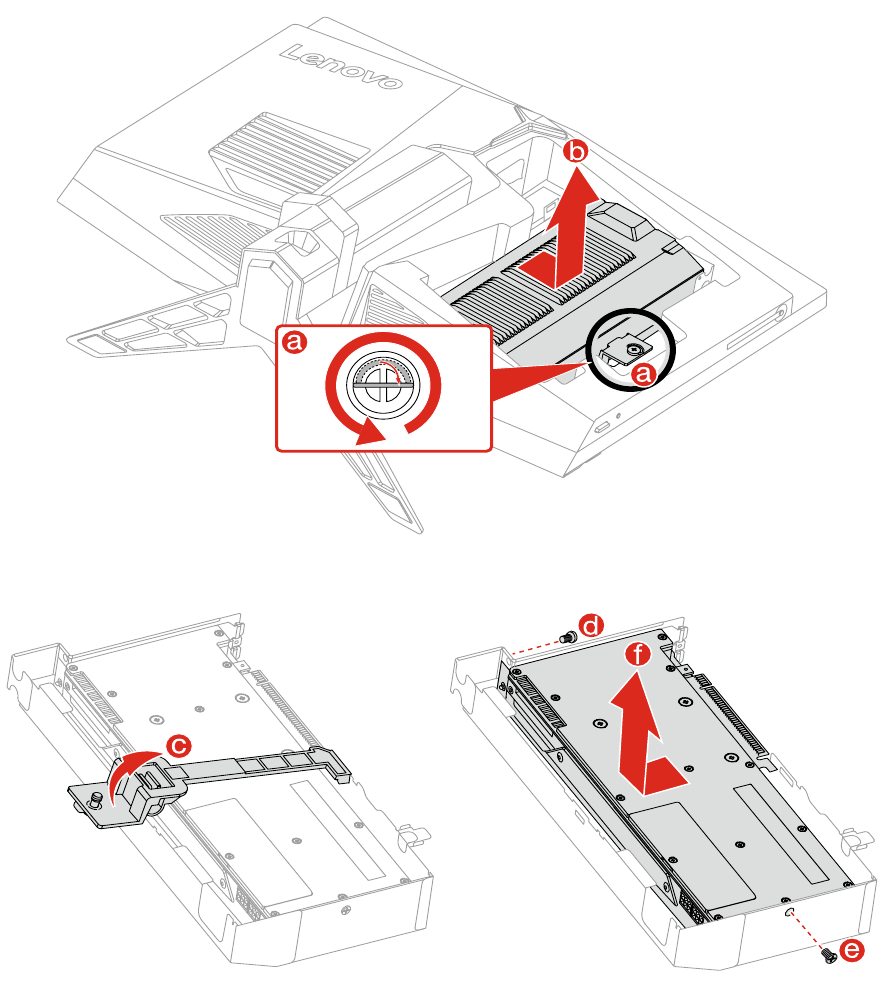

Melepas kartu grafis
Kartu grafis adalah CRU opsional untuk pengguna berpengalaman. Petunjuk untuk mengganti bagian ini dapat ditemukan di Manual Pemeliharaan Perangkat Keras dari Situs Web Dukungan Lenovo. Untuk mendapatkan salinan Manual Pemeliharaan Perangkat Keras, buka: www.lenovo.com/UserManuals.
Untuk melepas kartu grafis: ikuti langkah-langkah " , ".

Sistem bantuan Windows

Sistem bantuan Windows memberi Anda informasi terperinci tentang penggunaan sistem operasi Windows.
Untuk mengakses sistem bantuan Windows, lakukan hal berikut:
Buka menu Start lalu klik atau ketuk Get Started (Mulai) untuk mendapatkan detail selengkapnya. Anda juga dapat memasukkan Get Started (Mulai) atau apa yang Anda cari di kotak pencarian di taskbar. Anda akan mendapatkan saran dan jawaban untuk pertanyaan Anda tentang Windows dan hasil pencarian terbaik yang tersedia dari PC Anda dan Internet.
Untuk melakukan pemulihan sistem setelah kesalahan serius di Windows 10, klik atau ketuk tombol Start dan pilih Settings (Pengaturan) → Update & security (Pembaruan & keamanan) → Recovery (Pemulihan). Kemudian, ikuti petunjuk di layar untuk pemulihan sistem.

danger PERHATIAN: Sistem operasi Windows disediakan oleh Microsoft Corporation. Harap gunakan sesuai dengan PERJANJIAN LISENSI PENGGUNA AKHIR (EULA) antara Anda dan Microsoft. Untuk pertanyaan apa pun terkait sistem operasi, harap hubungi Microsoft secara langsung.

Informasi Layanan dan Dukungan

Informasi berikut menjelaskan dukungan teknis yang tersedia untuk produk Anda, selama masa garansi atau sepanjang masa pakai produk Anda. Lihat Garansi Terbatas Lenovo untuk penjelasan lengkap tentang ketentuan garansi Lenovo. Lihat "Pemberitahuan Garansi Terbatas Lenovo" di bagian selanjutnya dari dokumen ini untuk detail tentang mengakses garansi lengkap. Jika Anda membeli layanan Lenovo, lihat syarat dan ketentuan berikut untuk informasi terperinci:

Untuk Peningkatan atau Perpanjangan Layanan Garansi Lenovo, buka: http://support.lenovo.com/lwsu
Untuk Layanan Perlindungan Kerusakan Akibat Kecelakaan Lenovo, buka: http://support.lenovo.com/ladps
Dukungan teknis online tersedia selama masa pakai produk di: http://www.lenovo.com/support

Informasi berikut mengacu pada tipe mesin ideacentre AIO Y910: F0CJ [AIO Y910-27ISH/Energy Star] Lenovo, logo Lenovo, dan ideacentre adalah merek dagang Lenovo di Amerika Serikat, negara lain, atau keduanya. Windows adalah merek dagang dari grup perusahaan Microsoft. Nama perusahaan, produk, atau layanan lain mungkin merupakan merek dagang atau merek layanan dari pihak lain.
© Hak Cipta Lenovo 2016. PEMBERITAHUAN HAK TERBATAS DAN DIBATASI: Jika data atau perangkat lunak dikirimkan sesuai dengan kontrak Administrasi Layanan Umum "GSA", penggunaan, reproduksi, atau pengungkapan tunduk pada batasan yang ditetapkan dalam Kontrak No. GS-35F-05925.
