Klein Tools 93LDM65 - Manuale del misuratore di distanza laser

DETTAGLI FUNZIONALITÀ

• MISURAZIONE DELLA DISTANZA SINGOLA O CONTINUA
• AGGIUNGERE O SOTTRARRE MISURAZIONI
• AREA
• PERIMETRO
• VOLUME
• MISURAZIONE DIRETTA E INDIRETTA
• DISPLAY LCD
• RETROILLUMINAZIONE
• SEGNALE ACUSTICO

NOTA: All'interno non ci sono parti riparabili dall'utente.

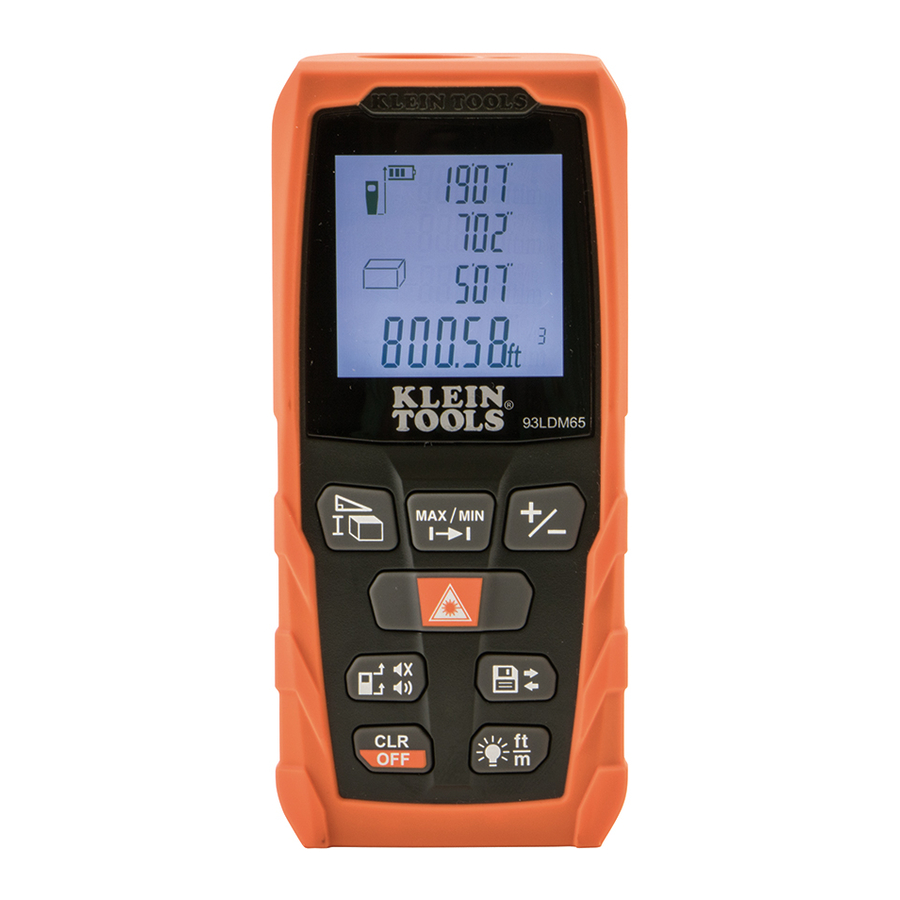

DISPOSITIVO

1. Pulsante di accensione/misurazione
2. Pulsante opzioni di misurazione
3. Pulsante di misurazione continua
4. Pulsante per aggiungere/sottrarre misurazioni
5. Punto di riferimento, pulsante audio on/off
6. Pulsante Cancella/Spegni
7. Pulsante di memorizzazione
8. Pulsante retroilluminazione/unità di misura
9. Schermo LCD retroilluminato (vedi sotto)
10. Coperchio della batteria
11. Vite del coperchio della batteria
12. Asta di misurazione della profondità (si apre)

SPECIFICHE GENERALI

Il misuratore di distanza laser Klein Tools 93LDM65 calcola facilmente distanza, area, perimetro e volume fino a 65' (20 m) utilizzando misurazioni dirette e indirette con una precisione di +/- 1/16" (1,6 mm). Fornisce letture sia imperiali che metriche ed esegue misurazioni singole, continue (Max/Min) e cumulative.

• Unità: Piedi / Pollici / Metri
• Classe laser: Classe 2 • Tipo di laser: 635nm. < 1mW
• Portata: da 8" a 65 piedi (da 0,2 a 20 m)
• Precisione: +/- 1/16" (1,6 mm)
• Memoria / Archiviazione: 20 letture o set
• Spegnimento automatico - Laser: 30 secondi
• Spegnimento automatico - Dispositivo: 3 minuti
• Temperatura di esercizio: da 32° a 104°F (da 0° a 40°C)
• Temperatura di stoccaggio: da 14° a 140°F (da -10° a 60°C)
• Dimensioni: 4,5" x 2,0" x 1,4" (115 x 52 x 32 mm)
• Peso: 4,5 oz. (118 g)
• Tipo di batteria: 2 x AAA
• Protezione ingresso: IP54
• Protezione anticaduta: 3,3 piedi (1 m)

NOTA: La portata e la precisione della misurazione si basano su condizioni tipiche e possono deteriorarsi in condizioni sfavorevoli come luce solare intensa o scarsa riflettività.
Specifiche soggette a modifiche.

ISTRUZIONI OPERATIVE

INSTALLAZIONE DELLE BATTERIE

Allentare la vite sul coperchio della batteria (non rimuovere la vite dal coperchio), estendere l'asta di misurazione della profondità, rimuovere il coperchio. Inserire le batterie incluse, riposizionare il coperchio, riporre l'asta di misurazione della profondità e serrare la vite.

ACCENSIONE

Una pressione prolungata del pulsante di accensione/misurazioneaccenderà il dispositivo e passerà alla modalità di misurazione della distanza singola.

SPEGNIMENTO

Spegnimento manuale: Una pressione prolungata del pulsante di spegnimentospegnerà il dispositivo.

Spegnimento automatico: Il dispositivo si spegnerà automaticamente dopo 3 minuti di inattività.

CONTROLLO AUDIO

Una pressione prolungata del pulsante audio On/Off disattiverà o riattiverà l'audio dell'altoparlante.

RETROILLUMINAZIONE

Premere rapidamente il pulsante della retroilluminazione per accendere e spegnere la retroilluminazione. La retroilluminazione si spegnerà automaticamente dopo 20 secondi di inattività.

UNITÀ DI MISURA

Premere a lungo il pulsante retroilluminazione/unità per alternare tra "ft+in" (piedi e pollici), "in" (pollici), "ft" (piedi) e "m" (metri). L'unità si accenderà con l'ultima unità di misura selezionata.

ADDIZIONE/SOTTRAZIONE

Effettuare una misurazione, premere il pulsante di aggiunta/sottrazione della misurazione(premere rapidamente per l'addizione "+" o premere a lungo per la sottrazione "-"), quindi premere il pulsante di accensione/misurazione per effettuare la seconda misurazione. Il secondo valore verrà automaticamente aggiunto/sottratto dal primo valore nel risultato visualizzato.

ANNULLA/CANCELLA

Premere rapidamente il pulsante di spegnimentoin qualsiasi momento per annullare l'ultima azione o cancellare i dati misurati.

MEMORIZZAZIONE

Premere il pulsante di memorizzazione per visualizzare i dati salvati. Verranno visualizzate le ultime 20 misurazioni, dalla più recente alla prima.

PUNTO DI RIFERIMENTO

Premere rapidamente il pulsante del punto di riferimento per alternare il punto di riferimento della misurazione tra la parte superiore, inferiore e l'asta di misurazione della profondità del tester. Un segnale acustico suonerà quando il punto di riferimento viene modificato.
NOTA: Quando l'unità viene accesa, il punto di riferimento predefinito si reimposta automaticamente sulla parte inferiore.

MISURAZIONE DEL VOLUME

1. Premere due volte il pulsante delle opzioni di misurazione ; l'icona del volume apparirà sul display.
2. Premere il pulsante di accensione/misurazioneper effettuare la prima misurazione (ad es. Lunghezza).
3. Premere di nuovo il pulsante di accensione/misurazione per effettuare la seconda misurazione (ad es. Larghezza).
4. Premere di nuovo il pulsante di accensione/misurazioneper effettuare la terza misurazione (ad es. Altezza).
5. I risultati di lunghezza, larghezza e altezza verranno visualizzati come volume.

MISURAZIONE INDIRETTA (PITAGORA)

Questo dispositivo calcola la distanza indiretta utilizzando il teorema di Pitagora. NOTA: I punti target devono trovarsi sullo stesso piano e la seconda misurazione deve essere effettuata perpendicolarmente alla superficie della dimensione da misurare.

Pitagora - 2 punti (Fig. 2):

1. Premere tre volte il pulsante delle opzioni di misurazione ; l'icona Pitagora a 2 punti apparirà sul display.
2. Premere il pulsante di accensione/misurazione per effettuare la prima misurazione (ad es. Lunghezza).
3. Premere di nuovo il pulsante di accensione/misurazione per effettuare la seconda misurazione (ad es. Larghezza). Il risultato verrà visualizzato sul display.

Pitagora - 3 punti (Fig. 3):

1. Premere quattro volte il pulsante delle opzioni di misurazione ; l'icona Pitagora a 3 punti apparirà sul display.
2. Premere il pulsante di accensione/misurazione per effettuare la prima misurazione (ad es. primo angolo).
3. Premere di nuovo il pulsante di accensione/misurazioneper effettuare la seconda misurazione (centro).
4. Premere di nuovo il pulsante di accensione/misurazione per effettuare la terza misurazione (ad es. secondo angolo). Il risultato verrà visualizzato sul display.

MISURAZIONE DELLA DISTANZA SINGOLA

Premere il pulsante di accensione/misurazione per attivare il laser. Premere di nuovo per effettuare una misurazione. Il risultato viene visualizzato immediatamente.

MISURAZIONE CONTINUA (MIN/MAX)

Premere il pulsante di misurazione continua per attivare la modalità di misurazione continua. Il display mostrerà i valori di distanza massimo e minimo . L'ultimo valore misurato verrà visualizzato nella riga di riepilogo . Premendo il pulsante di accensione/misurazione o il pulsante di spegnimento si uscirà da questa modalità.

MISURAZIONE DELL'AREA

1. Premere una volta il pulsante delle opzioni di misurazione; l'icona dell'area apparirà sul display.
2. Premere il pulsante di accensione/misurazioneper effettuare la prima misurazione (ad es. Lunghezza).
3. Premere di nuovo il pulsante di accensione/misurazione per effettuare la seconda misurazione (ad es. Larghezza). I risultati di lunghezza, larghezza e area verranno visualizzati sul display.

RISOLUZIONE DEI PROBLEMI

Tutti gli errori vengono visualizzati come codici, come spiegato di seguito:

PULIZIA

Assicurarsi che l'alimentazione sia spenta e pulire con un panno pulito, asciutto e privo di lanugine. Non utilizzare detergenti abrasivi o solventi.

STOCCAGGIO

Rimuovere le batterie quando il misuratore non viene utilizzato per un periodo prolungato. Non esporre a temperature elevate o umidità. Dopo un periodo di conservazione in condizioni estreme che superano i limiti menzionati nella sezione Specifiche generali, lasciare che il misuratore ritorni alle normali condizioni operative prima dell'uso.

GARANZIA

www.kleintools.com/warranty

SMALTIMENTO / RICICLO

Non gettare l'apparecchiatura e i suoi accessori nella spazzatura. Gli articoli devono essere smaltiti correttamente in conformità con le normative locali. Si prega di consultare www.epa.gov o www.erecycle.org per ulteriori informazioni.
