Klein Tools 93LDM65 - Лазерлік қашықтық өлшеуіштің нұсқаулығы

ФУНКЦИЯЛАРДЫҢ ЕГЖЕЙ-ТЕГЖЕЙЛЕРІ

• ҚАШЫҚТЫҚТЫ БІР РЕТ НЕМЕСЕ ҮЗДІКСІЗ ӨЛШЕУ
• ӨЛШЕУЛЕРДІ ҚОСУ НЕМЕСЕ АЗАЙТУ
• АУДАН
• ПЕРИМЕТР
• КӨЛЕМ
• ТІКЕЛЕЙ ЖӘНЕ ЖАНАМА ӨЛШЕУ
• LCD ДИСПЛЕЙ
• ЖАРЫҚТАНДЫРУ
• ДЫБЫСТЫҚ ДАБЫЛ

ЕСКЕРТПЕ: Ішінде пайдаланушы жөндеуге жарамды бөлшектер жоқ.

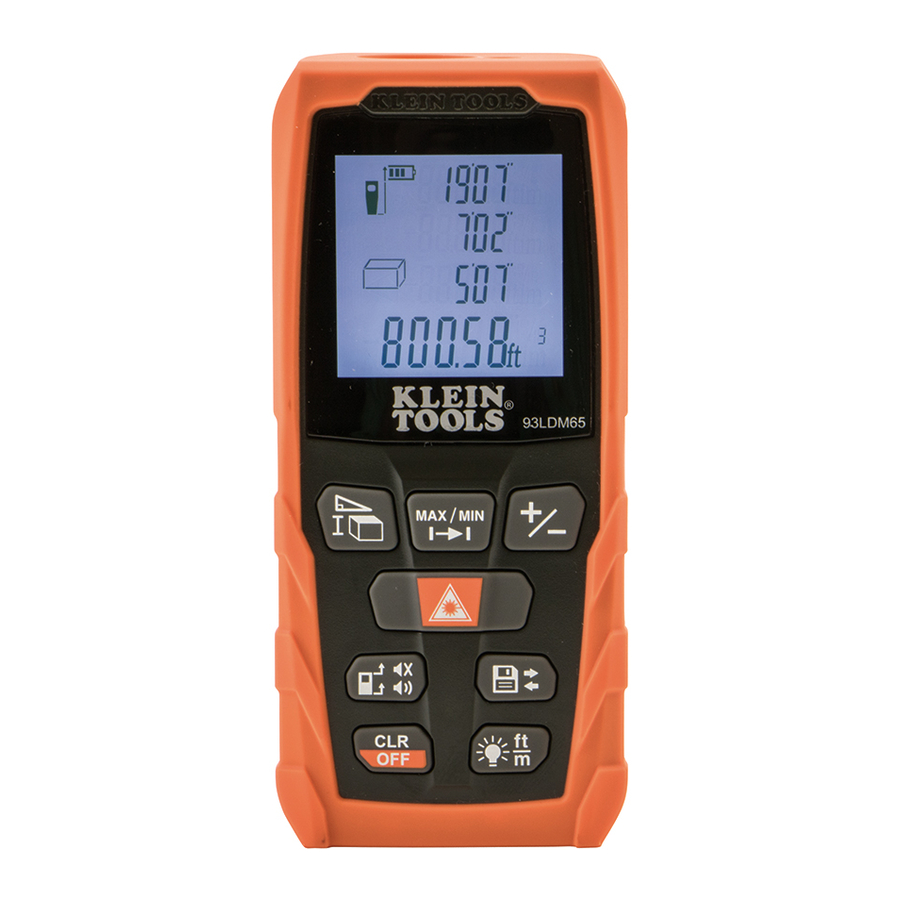

ҚҰРЫЛҒЫ

1. Қосу/Өлшеу түймесі
2. Өлшеу опцияларының түймесі
3. Үздіксіз өлшеу түймесі
4. Өлшеулерді қосу/азайту түймесі
5. Анықтама нүктесі, Дыбысты қосу/өшіру түймесі
6. Тазарту/Өшіру түймесі
7. Жадты сақтау түймесі
8. Жарықтандыру/Өлшем бірлігі түймесі
9. Жарықтандырылған LCD экраны (төменде қараңыз)
10. Батарея қақпағы
11. Батарея қақпағының бұрандасы
12. Тереңдік өлшеуіш таяқшасы (ашылады)

ЖАЛПЫ СИПАТТАМАЛАР

Klein Tools 93LDM65 лазерлік қашықтық өлшеуіші тікелей және жанама өлшеулерді пайдалана отырып, 65' (20 м) дейінгі қашықтықты, ауданды, периметрді және көлемді +/- 1/16" (1,6 мм) дәлдікпен оңай есептейді. Ол империялық және метрикалық көрсеткіштерді береді және бір реттік, үздіксіз (Max/Min) және жиынтық өлшеулерді жасайды.

• Бірліктер: Фут / Дюйм / Метр
• Лазер класы: 2 класс • Лазер түрі: 635нм. < 1мВт
• Ауқымы: 8" - 65 фут. (0,2 - 20 м)
• Дәлдігі: +/- 1/16" (1,6 мм)
• Жад / Сақтау: 20 көрсеткіш немесе жиынтық
• Автоматты түрде өшіру - Лазер: 30 секунд
• Автоматты түрде өшіру - Құрылғы: 3 минут
• Жұмыс температурасы: 32° - 104°F (0° - 40°C)
• Сақтау температурасы: 14° - 140°F (-10° - 60°C)
• Өлшемдері: 4,5" x 2,0" x 1,4" (115 x 52 x 32 мм)
• Салмағы: 4,5 унция. (118 г)
• Батарея түрі: 2 x AAA
• Кіруден қорғау: IP54
• Құлаудан қорғау: 3,3 фут. (1м)

ЕСКЕРТПЕ: Өлшеу ауқымы мен дәлдігі әдеттегі жағдайларға негізделген және жарық күн сәулесі немесе нашар шағылысу сияқты қолайсыз жағдайларда нашарлауы мүмкін.
Сипаттамалар өзгертілуі мүмкін.

ПАЙДАЛАНУ НҰСҚАУЛАРЫ

БАТАРЕЯЛАРДЫ ОРНАТУ

Бұранданы босатыңыз батарея қақпағында (бұранданы қақпақтан шығармаңыз), тереңдік өлшеуіш таяқшасын ұзартыңыз, қақпақты алыңыз. Кіретін батареяларды салыңыз, қақпақты орнына қойыңыз, тереңдік өлшеуіш таяқшасын жинаңыз және бұранданы қатайтыңыз.

ҚОСУ

Қосу/Өлшеу түймесін ұзақ басуқұрылғыны қосады және қашықтықты бір рет өлшеу режиміне өтеді.

ӨШІРУ

Қолмен өшіру: Өшіру түймесін ұзақ басуқұрылғыны өшіреді.

Автоматты түрде өшіру: Құрылғы 3 минут әрекетсіздіктен кейін автоматты түрде өшеді.

ДЫБЫСТЫ БАСҚАРУ

Дыбысты қосу/өшіру түймесін ұзақ басу динамикті дыбыссыз етеді немесе дыбысын қосады.

ЖАРЫҚТАНДЫРУ

Жарықтандыру түймесін жылдам басыңыз жарықтандыруды қосу және өшіру үшін. Жарықтандыру 20 секунд әрекетсіздіктен кейін автоматты түрде өшеді.

ӨЛШЕМ БІРЛІГІ

Жарықтандыру/Бірліктер түймесін ұзақ басыңыз "ft+in" (фут және дюйм), "in" (дюйм), "ft" (фут) және "m" (метр) арасында ауысу үшін. Бірлік соңғы таңдалған өлшем бірлігімен қосылады.

ҚОСУ/АЗАЙТУ

Өлшеуді алыңыз, Қосу/Азайту өлшеу түймесін басыңыз(қосу үшін жылдам басыңыз "+" немесе азайту үшін ұзақ басыңыз "-"), содан кейін Қосу/Өлшеу түймесін басыңыз екінші өлшеуді алу үшін. Екінші мән автоматты түрде көрсетілген нәтижедегі бірінші мәнге қосылады/азайтылады.

БАТЫРУ/ТАЗАРТУ

Кез келген уақытта Өшіру түймесін жылдам басыңызсоңғы әрекетті болдырмау немесе өлшенген деректерді тазарту үшін.

ЖАДТЫ САҚТАУ

Сақталған деректерді көру үшін Жадты сақтау түймесін басыңыз . Соңғы 20 өлшем көрсетіледі, ең соңғысы бірінші.

АНЫҚТАМА НҮКТЕСІ

Сынау құралының жоғарғы, төменгі және тереңдік өлшеуіш таяқшасы арасында өлшеу анықтама нүктесін ауыстыру үшін Анықтама нүктесі түймесін жылдам басыңыз . Анықтама нүктесі өзгерген кезде дыбыстық сигнал естіледі.
ЕСКЕРТПЕ: Құрылғы қосылған кезде, әдепкі анықтама нүктесі автоматты түрде төменгі жағына қайтарылады.

КӨЛЕМДІ ӨЛШЕУ

1. Өлшеу опциялары түймесін екі рет басыңыз ; көлем белгішесі дисплейде пайда болады.
2. Бірінші өлшеуді алу үшін Қосу/Өлшеу түймесін басыңыз(мысалы, Ұзындық).
3. Екінші өлшеуді алу үшін Қосу/Өлшеу түймесін қайтадан басыңыз (мысалы, Ені).
4. Үшінші өлшеуді алу үшін Қосу/Өлшеу түймесін қайтадан басыңыз(мысалы, Биіктік).
5. Ұзындық, ені және биіктік нәтижелері көлем ретінде көрсетіледі.

ЖАНАМА ӨЛШЕУ (ПИФАГОР)

Бұл құрылғы Пифагор теоремасын пайдаланып жанама қашықтықты есептейді. ЕСКЕРТПЕ: Нысана нүктелері бір жазықтықта болуы керек, ал екінші өлшеу өлшенетін өлшемнің бетіне перпендикуляр алынуы керек.

Пифагор - 2 нүкте (2-сурет):

1. Өлшеу опциялары түймесін үш рет басыңыз ; Пифагор 2 нүктелі белгішесі дисплейде пайда болады.
2. Бірінші өлшеуді алу үшін Қосу/Өлшеу түймесін басыңыз (мысалы, Ұзындық).
3. Екінші өлшеуді алу үшін Қосу/Өлшеу түймесін қайтадан басыңыз (мысалы, Ені). Нәтиже дисплейде көрсетіледі.

Пифагор - 3 нүкте (3-сурет):

1. Өлшеу опциялары түймесін төрт рет басыңыз ; Пифагор 3 нүктелі белгішесі дисплейде пайда болады.
2. Бірінші өлшеуді алу үшін Қосу/Өлшеу түймесін басыңыз (мысалы, бірінші бұрыш).
3. Екінші өлшеуді алу үшін Қосу/Өлшеу түймесін қайтадан басыңыз(орталық).
4. Үшінші өлшеуді алу үшін Қосу/Өлшеу түймесін қайтадан басыңыз (мысалы, екінші бұрыш). Нәтиже дисплейде көрсетіледі.

ҚАШЫҚТЫҚТЫ БІР РЕТ ӨЛШЕУ

Лазерді іске қосу үшін Қосу/Өлшеу түймесін басыңыз . Өлшеуді алу үшін қайтадан басыңыз. Нәтиже бірден көрсетіледі.

ҮЗДІКСІЗ ӨЛШЕУ (MIN/MAX)

Үздіксіз өлшеу режимін іске қосу үшін Үздіксіз өлшеу түймесін басыңыз . Дисплейде ең жоғары және ең төмен қашықтық мәндері көрсетіледі. Соңғы өлшенген мән Қорытынды жолда көрсетіледі. Қосу/Өлшеу немесе Өшіру түймесін басу бұл режимнен шығады.

АУДАНДЫ ӨЛШЕУ

1. Өлшеу опциялары түймесін бір рет басыңыз; аудан белгішесі дисплейде пайда болады.
2. Бірінші өлшеуді алу үшін Қосу/Өлшеу түймесін басыңыз(мысалы, Ұзындық).
3. Екінші өлшеуді алу үшін Қосу/Өлшеу түймесін қайтадан басыңыз (мысалы, Ені). Ұзындық, ені және аудан нәтижелері дисплейде көрсетіледі.

АҚАУЛЫҚТАРДЫ ТҮЗЕТУ

Барлық қателер төменде түсіндірілгендей кодтар ретінде көрсетіледі:

ТАЗАЛАУ

Қуаттың өшірілгеніне көз жеткізіңіз және таза, құрғақ матамен сүртіңіз. Абразивті тазалағыштарды немесе еріткіштерді пайдаланбаңыз.

САҚТАУ

Егер есептегіш ұзақ уақыт бойы пайдаланылмаса, батареяларды шығарып алыңыз. Жоғары температураға немесе ылғалдылыққа ұшыратпаңыз. Жалпы сипаттамалар бөлімінде көрсетілген шектерден асатын экстремалды жағдайларда сақтау кезеңінен кейін, пайдаланар алдында есептегішті қалыпты жұмыс жағдайына қайтарыңыз.

КЕПІЛДІК

www.kleintools.com/warranty

ЖОЮ / ҚАЙТА ӨҢДЕУ

Жабдықты және оның керек-жарақтарын қоқысқа тастамаңыз. Заттар жергілікті ережелерге сәйкес дұрыс жойылуы керек. Қосымша ақпарат алу үшін www.epa.gov немесе www.erecycle.org сайтына кіріңіз.
