Klein Tools 93LDM65 - Priročnik za laserski merilnik razdalje

PODROBNOSTI O FUNKCIJAH

• ENKRATNA ALI NEPREKINJENA MERITEV RAZDALJE
• SEŠTEVANJE ALI ODŠTEVANJE MERITEV
• POVRŠINA
• OBSEG
• PROSTORNINA
• NEPOSREDNA IN POSREDNA MERITEV

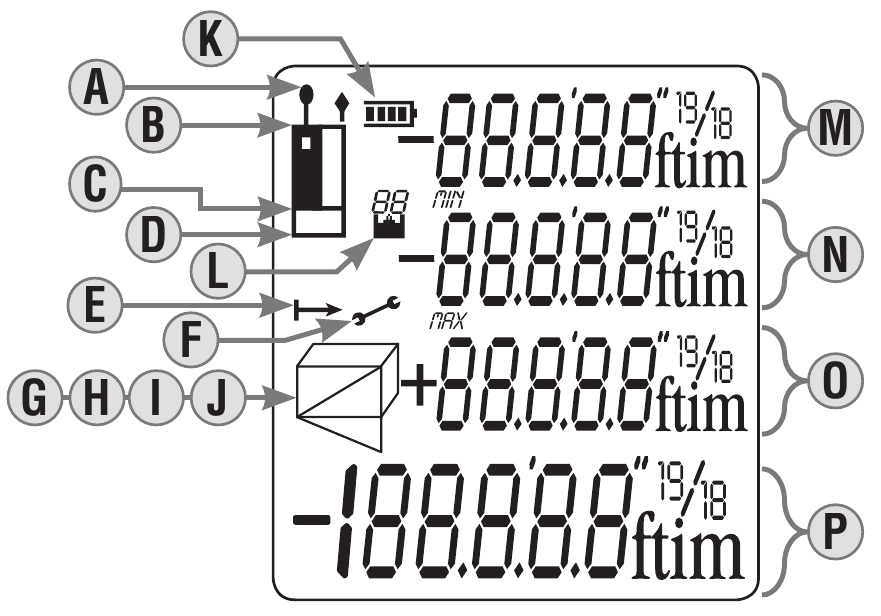

• LCD ZASLON
• OSVETLITEV OZADJA
• ZVOČNI SIGNAL

OPOMBA: V notranjosti ni delov, ki bi jih lahko popravljal uporabnik.

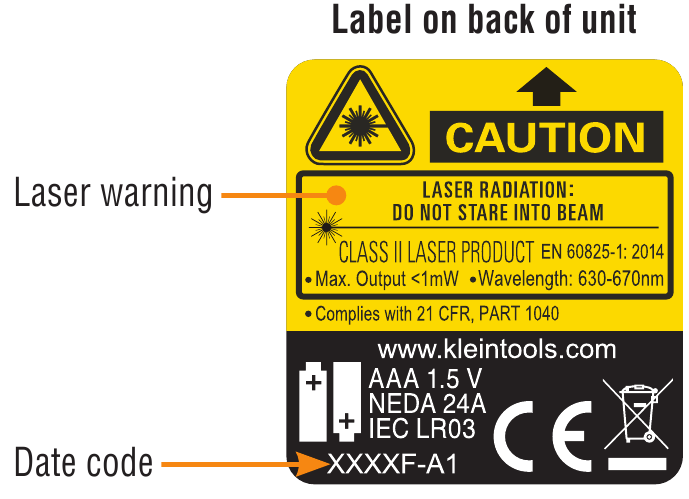

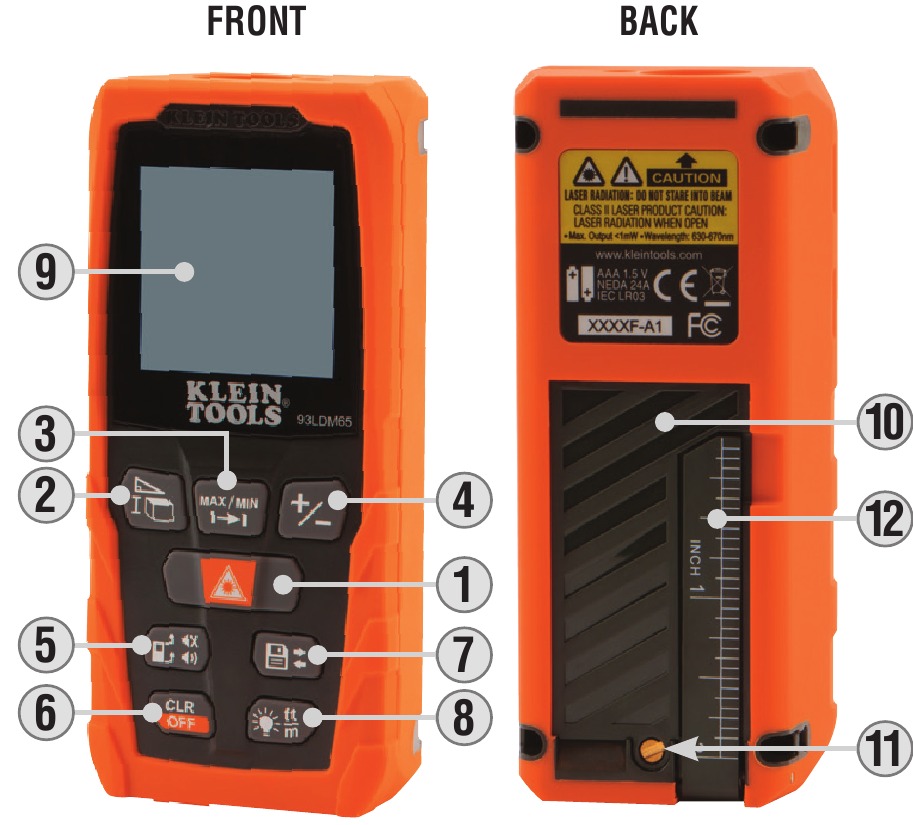

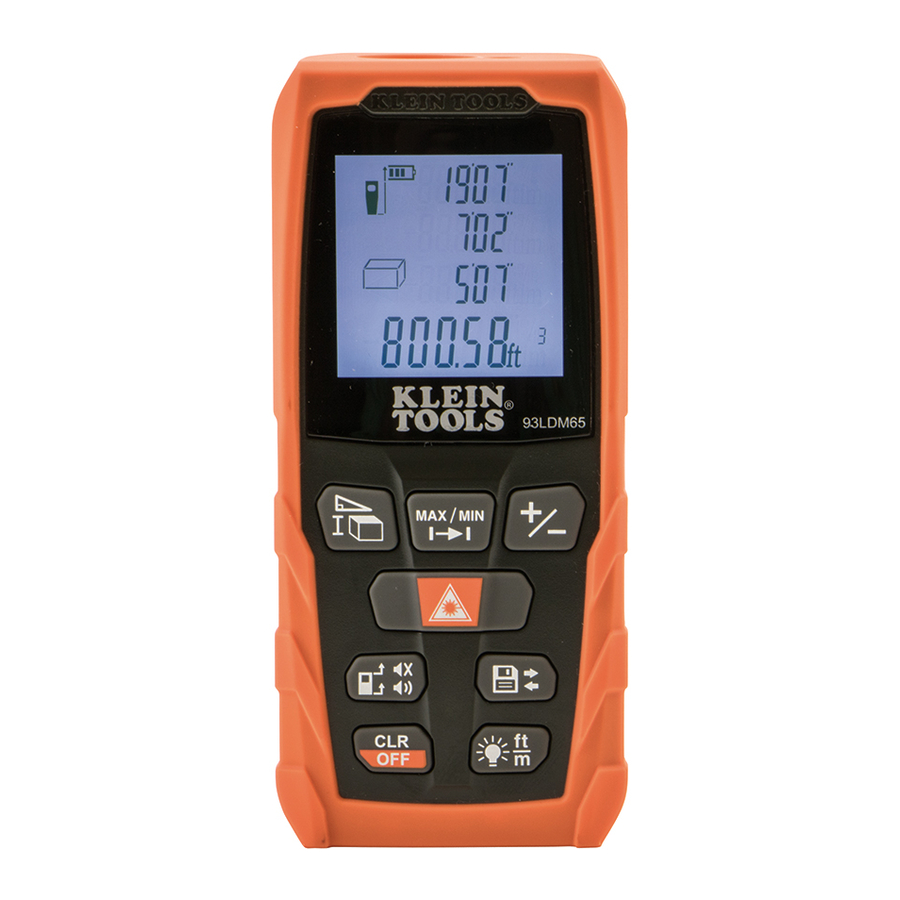

NAPRAVA

1. Gumb za vklop/merjenje (Power on/Measurement button)
2. Gumb za možnosti merjenja (Measurement options button)
3. Gumb za neprekinjeno merjenje (Continuous measurement button)
4. Gumb za seštevanje/odštevanje meritev (Add/subtract measurements button)
5. Referenčna točka, gumb za vklop/izklop zvoka (Reference point, Sound on/off button)
6. Gumb za brisanje/izklop (Clear/Power Off button)
7. Gumb za shranjevanje v pomnilnik (Memory storage button)
8. Gumb za osvetlitev ozadja/enoto mere (Backlight/Unit of measure button)
9. LCD zaslon z osvetlitvijo ozadja (glejte spodaj) (Backlit LCD screen (see below))
10. Pokrov baterije
11. Vijak pokrova baterije
12. Palica za merjenje globine (se obrne navzven) (Depth gauge stick (flips out))

SPLOŠNE SPECIFIKACIJE

Laserski merilnik razdalje Klein Tools 93LDM65 enostavno izračuna razdaljo, površino, obseg in prostornino do 65' (20 m) z uporabo neposrednih in posrednih meritev z natančnostjo +/- 1/16" (1,6 mm). Zagotavlja imperialne in metrične odčitke ter izvaja enkratne, neprekinjene (največje/najmanjše) in kumulativne meritve.

• Enote: Čevlji / Palci / Metri
• Laserski razred: Razred 2 • Vrsta laserja: 635nm. < 1mW
• Doseg: 8" do 65 ft. (0,2 do 20 m)
• Natančnost: +/- 1/16" (1,6 mm)
• Pomnilnik / Shranjevanje: 20 odčitkov ali nizov
• Samodejni izklop - Laser: 30 sekund
• Samodejni izklop - Naprava: 3 minute
• Delovna temperatura: 32° do 104°F (0° do 40°C)
• Temperatura skladiščenja: 14° do 140°F (-10° do 60°C)
• Dimenzije: 4.5" x 2.0" x 1.4" (115 x 52 x 32 mm)
• Teža: 4.5 oz. (118 g)
• Vrsta baterije: 2 x AAA
• Zaščita pred vdorom: IP54
• Zaščita pred padci: 3.3 ft. (1m)

OPOMBA: Merilno območje in natančnost temeljita na tipičnih pogojih in se lahko poslabšata v neugodnih pogojih, kot so močna sončna svetloba ali slaba odbojnost.
Specifikacije se lahko spremenijo.

NAVODILA ZA UPORABO

NAMESTITEV BATERIJ

Odvijte vijak na pokrovu baterije (ne odstranjujte vijaka s pokrova), izvlecite palico za merjenje globine, odstranite pokrov. Vstavite priložene baterije, namestite pokrov, pospravite palico za merjenje globine in privijte vijak.

VKLOP

Dolg pritisk na gumb za vklop/merjenje (Power on/Measurement button)bo vklopil napravo in prešel v način enkratne meritve razdalje.

IZKLOP

Ročni izklop: Dolg pritisk na gumb za izklop (Power Off button)bo izklopil napravo.

Samodejni izklop: Naprava se bo samodejno izklopila po 3 minutah nedejavnosti.

NADZOR ZVOKA

Dolg pritisk na gumb za vklop/izklop zvoka (Sound On/Off button) bo utišal ali vklopil zvočnik.

OSVETLITEV OZADJA

Kratek pritisk na gumb za osvetlitev ozadja (Backlight button) za vklop in izklop osvetlitve ozadja. Osvetlitev ozadja se bo samodejno izklopila po 20 sekundah nedejavnosti.

ENOTA MERE

Dolg pritisk na gumb za osvetlitev ozadja/enote (Backlight/Units button) za preklop med "ft+in" (čevlji in palci), "in" (palci), "ft" (čevlji) in "m" (metri). Enota se bo vklopila z zadnjo izbrano enoto mere.

SEŠTEVANJE/ODŠTEVANJE

Izvedite meritev, pritisnite gumb za seštevanje/odštevanje meritev (Add/Subtract measurement button)(kratek pritisk za seštevanje "+" ali dolg pritisk za odštevanje "-"), nato pritisnite gumb za vklop/merjenje (Power on/Measurement button) za izvedbo druge meritve. Druga vrednost bo samodejno prišteta/odšteta od prve vrednosti v prikazanem rezultatu.

PREKLIC/BRISANJE

Kratek pritisk na gumb za izklop (Power Off button)kadarkoli za preklic zadnjega dejanja ali brisanje izmerjenih podatkov.

SHRANJEVANJE V POMNILNIK

Pritisnite gumb za shranjevanje v pomnilnik (Memory Storage button) za ogled shranjenih podatkov. Prikazanih bo zadnjih 20 meritev, najnovejša najprej.

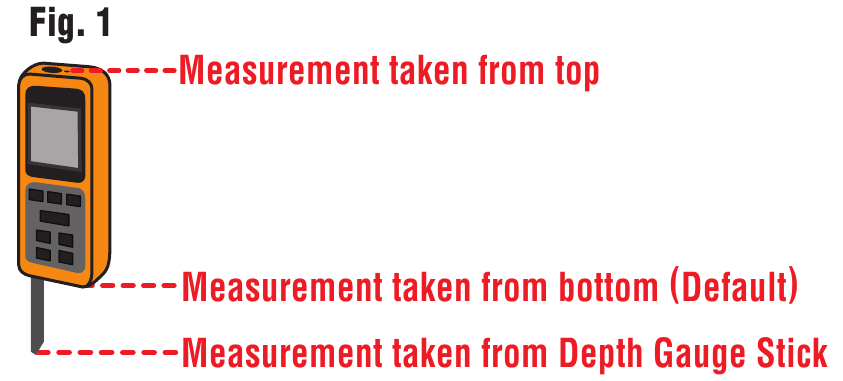

REFERENČNA TOČKA

Kratek pritisk na gumb za referenčno točko (Reference Point button) za preklop referenčne točke merjenja med zgornjo, spodnjo in palico za merjenje globine merilnika. Ko se referenčna točka spremeni, se oglasi pisk.
OPOMBA: Ko je enota vklopljena, se privzeta referenčna točka samodejno ponastavi na spodnjo.

MERJENJE PROSTORNINE

1. Dvakrat pritisnite gumb za možnosti merjenja (Measurement Options button) ; na zaslonu se bo prikazala ikona prostornine .
2. Pritisnite gumb za vklop/merjenje (Power on/Measurement button)za izvedbo prve meritve (npr. dolžine).
3. Ponovno pritisnite gumb za vklop/merjenje (Power on/Measurement button) za izvedbo druge meritve (npr. širine).
4. Ponovno pritisnite gumb za vklop/merjenje (Power on/Measurement button)za izvedbo tretje meritve (npr. višine).
5. Rezultati dolžine, širine in višine bodo prikazani kot prostornina.

POSREDNO MERJENJE (PITAGORA)

Ta naprava izračuna posredno razdaljo z uporabo Pitagorovega izreka. OPOMBA: Ciljne točke morajo biti v isti ravnini, druga meritev pa mora biti izvedena pravokotno na površino dimenzije, ki se meri.

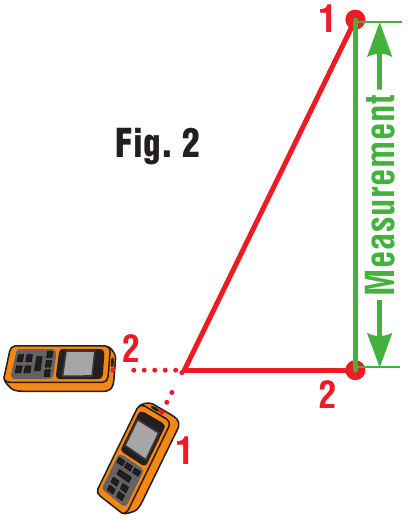

Pitagora - 2 točki (slika 2):

1. Tri krat pritisnite gumb za možnosti merjenja (Measurement Options button) ; na zaslonu se bo prikazala ikona Pitagora z 2 točkama .
2. Pritisnite gumb za vklop/merjenje (Power on/Measurement button) za izvedbo prve meritve (npr. dolžine).
3. Ponovno pritisnite gumb za vklop/merjenje (Power on/Measurement button) za izvedbo druge meritve (npr. širine). Rezultat bo prikazan na zaslonu.

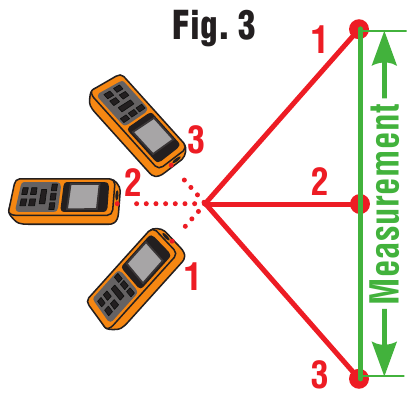

Pitagora - 3 točke (slika 3):

1. Štiri krat pritisnite gumb za možnosti merjenja (Measurement Options button) ; na zaslonu se bo prikazala ikona Pitagora s 3 točkami .
2. Pritisnite gumb za vklop/merjenje (Power on/Measurement button) za izvedbo prve meritve (npr. prvi kot).
3. Ponovno pritisnite gumb za vklop/merjenje (Power on/Measurement button)za izvedbo druge meritve (središče).
4. Ponovno pritisnite gumb za vklop/merjenje (Power on/Measurement button) za izvedbo tretje meritve (npr. drugi kot). Rezultat bo prikazan na zaslonu.

ENKRATNA MERITEV RAZDALJE

Pritisnite gumb za vklop/merjenje (Power on/Measurement button) za aktiviranje laserja. Ponovno pritisnite za izvedbo meritve. Rezultat se prikaže takoj.

NEPREKINJENA MERITEV (MIN/MAKS)

Pritisnite gumb za neprekinjeno merjenje (Continuous Measurement button) za aktiviranje načina neprekinjenega merjenja. Na zaslonu bosta prikazani največja in najmanjša vrednost razdalje. Zadnja izmerjena vrednost bo prikazana v vrstici s povzetkom (Summary Line) . S pritiskom na gumb za vklop/merjenje (Power on/Measurement button) ali gumb za izklop (Power Off button) boste zapustili ta način.

MERJENJE POVRŠINE

1. Enkrat pritisnite gumb za možnosti merjenja (Measurement Options button); na zaslonu se bo prikazala ikona površine .
2. Pritisnite gumb za vklop/merjenje (Power on/Measurement button)za izvedbo prve meritve (npr. dolžine).
3. Ponovno pritisnite gumb za vklop/merjenje (Power on/Measurement button) za izvedbo druge meritve (npr. širine). Rezultati dolžine, širine in površine bodo prikazani na zaslonu.

ODPRAVLJANJE TEŽAV

Vse napake so prikazane kot kode, kot je pojasnjeno spodaj:

ČIŠČENJE

Prepričajte se, da je napajanje izklopljeno, in obrišite s čisto, suho krpo, ki ne pušča vlaken. Ne uporabljajte abrazivnih čistil ali topil.

SHRANJEVANJE

Odstranite baterije, ko merilnika ne uporabljate dlje časa. Ne izpostavljajte ga visokim temperaturam ali vlagi. Po obdobju shranjevanja v ekstremnih pogojih, ki presegajo omejitve, omenjene v razdelku Splošne specifikacije, pustite, da se merilnik vrne v normalne delovne pogoje, preden ga uporabite.

GARANCIJA

www.kleintools.com/warranty

ODSTRANJEVANJE / RECIKLIRANJE

Ne odlagajte opreme in njenih dodatkov v smeti. Predmete je treba pravilno odstraniti v skladu z lokalnimi predpisi. Za dodatne informacije si oglejte www.epa.gov ali www.erecycle.org.
