SPLOŠNE SPECIFIKACIJE

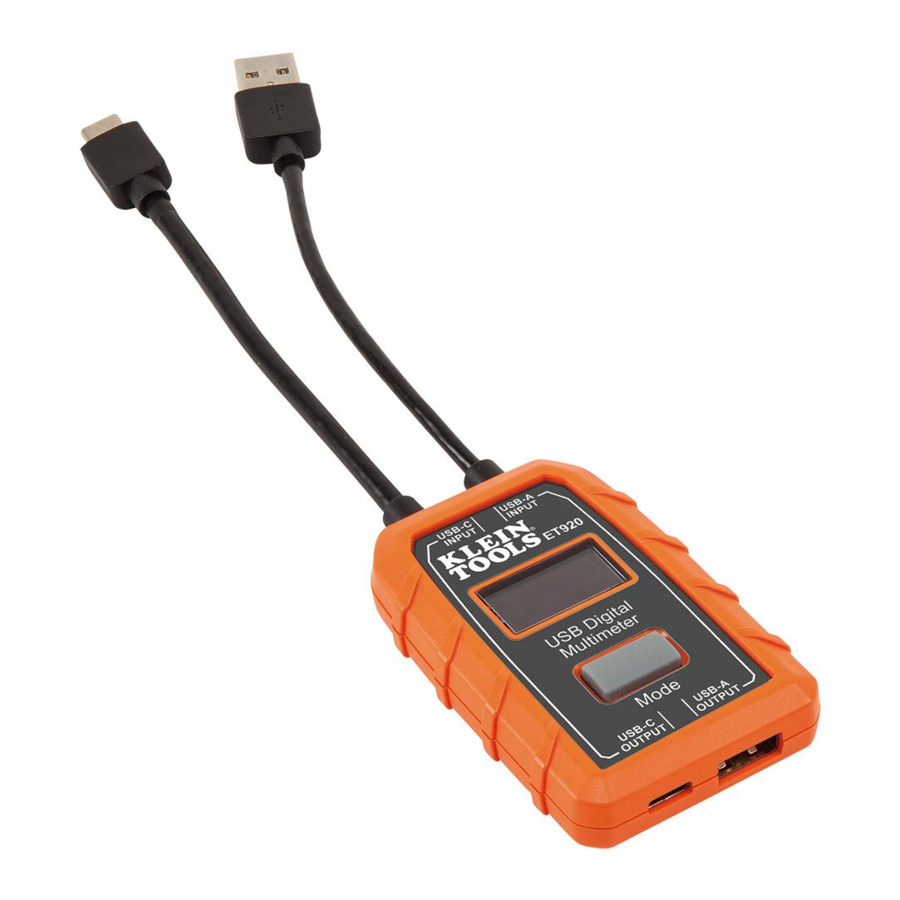

Klein Tools ET920 je digitalni merilnik USB za vrata USB-A (tip A) in USB-C (tip С) . Natančno in zanesljivo meri in prikazuje napetost vrat USB, tok, zmogljivost, energijo in upornost hkrati. Deluje lahko s katerimi koli vrati USB-A in večino vrat USB-C, ki lahko dovajajo energijo. Ne potrebuje baterij, saj črpa energijo iz vira napajanja.

Merilno območje:
- Napetost: 3 do 20 V DC, natančnost +/- 1 % (+/- 2 bajta)
- Tok: 0,05 do 3 A (tip A), 0,05 do 5 A (tip C), natančnost +/- 1 % (+/- 2 bajta)
- Dostavljena napolnjenost: največ 99.999 mAh*
- Dostavljena energija: največ 999 Wh*
- Upornost: največ 400
- Pretečen čas: do 999 ur, 59 min, 59 s*
  * Glede na postavitev zaslona
Delovna in skladiščna nadmorska višina: do 2000 m (6562 ft)
Delovna in skladiščna temperatura: od 14 ° do 122 °F (od -10 ° do 50 °C)
Relativna vlažnost: <95 % brez kondenzacije
Mere:
- Tester: 75 × 50 × 15 mm (2,95" × 1,96" × 0,6")
- Kabel: pribl. 100 mm (4")
Teža: 49 g (1,7 oz.)
Stopnja onesnaženosti: 2
Zaščita pred padci: 2 m (6,6 ft)
Zaščita pred vdorom: IP20
Združljivost: Združljivo z Qualcomm Quick Charge®
Standardi:
Skladen je s standardoma UL STD. 61010-1, 61010-2-030.
Certificiran je po standardih CSA STD. C22.2 št. 61010-1, 61010-2-030.

Specifikacije se lahko spremenijo.

FUNKCIJSKI GUMBI

VHOD vira energije (USB-A)
VHOD vira energije (USB-C)
IZHOD obremenitve (USB-A)
IZHOD obremenitve (USB-C)
Gumb za način
LCD-zaslon

GUMB ZA NAČIN 5 (Preklapljanje med zasloni/Shranjevanje podatkov/Ponastavitev pomnilnika)

Gumb za način ima tri namene:

Preklapljanje med zasloni (SLIKA 2):
Na privzetem zaslonu se s pritiskom in sprostitvijo enkrat preklopite na zaslon za pomnilnik.
Shranjevanje podatkov/pomnilnika:
Če želite posneti odčitek med dogodkom spremljanja v živo, pritisnite in držite gumb za način 3 sekunde. Sprostite gumb, ko lokacija pomnilnika (npr. M:1A) za trenutek utripne na zaslonu. Naslednji niz odčitkov bo shranjen na naslednji razpoložljivi lokaciji, dokler ne bo uporabljenih vseh 10 lokacij pomnilnika.
OPOMBA: Ko je uporabljenih vseh 10 lokacij, bodo naslednji odčitki prepisali prvotnih 10 shranjenih odčitkov, začenši z M:1. Lokacija pomnilnika bo odražala vrsto priključka, ki je v uporabi, ko so bili podatki shranjeni (npr. "M:1A", če je USB-A, "M:1C", če je USB-C).
OPOMBA: Ko ste na zaslonu za pomnilnik in gumb za način ni pritisnjen v 3 sekundah, se bo zaslon vrnil na privzeti zaslon.
Priklic/ponastavitev pomnilnika:
Ko ste na zaslonu za pomnilnik, se s ponavljajočim pritiskom premikate po vseh 10 lokacijah pomnilnika, začenši z M:1A ali M:1C. Pomakniti se morate po vseh 10 lokacijah, da izstopite.
OPOMBA: Če v pomnilnik ni shranjenih nobenih podatkov, pritiskanje gumba za način ne bo imelo učinka. ET920 bo prikazal samo lokacije pomnilnika, ki vsebujejo shranjene podatke. Če želite ponastaviti ali izbrisati vse podatke v pomnilniku, pritisnite in držite gumb za način 5 sekund na zaslonu za pomnilnik, dokler v zgornjem desnem kotu ne utripajo črke CLR (SLIKA 2). Vsi podatki v pomnilniku bodo izbrisani na vseh 10 lokacijah pomnilnika.

SLIKA 2

Enosmerna napetost
Enosmerni tok
Zmogljivost/dostavljena napolnjenost (mAh)
Dostavljena energija (Wh)
Upornost ( Ω )
Pretečen čas (ura: minuta: sekunda)
Lokacija pomnilnika (M:1, M:2, itd.)
Brisanje/ponastavitev pomnilnika ("CLR")
Vrsta priključka v uporabi (USB-A ali USB-C)

OPOMBA: V notranjosti ni delov, ki bi jih lahko popravljali uporabniki.

VARNOSTNI UKREPI

Za zagotovitev varnega delovanja in servisiranja preizkuševalnika upoštevajte ta navodila. Neupoštevanje teh opozoril lahko povzroči resne poškodbe ali smrt.

Ta preizkuševalnik NE bo prikazal toka pod 50 mA, tudi če ga bo pustil prehajati.
OPOMBA: Na zaslonu bo prikazan ničelni tok.
NE uporabljajte s priključki, ki delujejo izven nazivne napetosti in toka.
Pred vsako uporabo preverite delovanje preizkuševalnika z merjenjem znane napetosti ali toka.
NIKOLI ne uporabljajte na tokokrogu z napetostjo ali tokom, ki presega največje vrednosti, določene za to napravo. Bodite previdni pri delu z napetostmi nad 25 V AC RMS ali 60 V DC. Takšne napetosti predstavljajo nevarnost električnega udara. Napetost nad 24 V DC bo poškodovala izdelek. V tem stanju bo na zaslonu pisalo »OVERLOAD« (PREOBREMENITEV), izhodna vrata pa bodo onemogočena.
NE uporabljajte med električnimi nevihtami ali v mokrem vremenu.
NE uporabljajte, če se zdi, da je preizkuševalnik poškodovan.
Bodite previdni pri delu z napetostmi nad 25 V AC RMS ali 60 V DC. Takšne napetosti predstavljajo nevarnost električnega udara.
OPOMBA: Napetost nad 24 V DC bo poškodovala izdelek.
Vedno upoštevajte lokalne in nacionalne varnostne predpise. Uporabljajte osebno zaščitno opremo, da preprečite poškodbe zaradi električnega udara in obloka, kjer so izpostavljeni nevarni vodniki pod napetostjo.

NE poskušajte popravljati tega preizkuševalnika. V njem ni delov, ki bi jih lahko popravljali.
NE spreminjajte tega preizkuševalnika na noben način.
NE izpostavljajte ga ekstremnim temperaturam ali visoki vlažnosti.
Ta preizkuševalnik NE bo mogel spremljati vira vrat, če se pojavi kateri koli od naslednjih pogojev:
- Vrata ali vtič USB nista pravilno priključena.
- Naprava vira se izklopi. Nekatere prenosne baterije za shranjevanje imajo načine samodejnega izklopa ali stanja pripravljenosti, da prihranijo energijo, če iz naprave na spodnji strani ne zaznajo obremenitve.

SIMBOLI NA PREIZKUŠEVALNIKU

Pomembne informacije: Pomembno je, da uporabniki tega preizkuševalnika preberejo, razumejo in upoštevajo vsa opozorila, previdnostne ukrepe, varnostne informacije in navodila v tem priročniku pred uporabo tega preizkuševalnika. Neupoštevanje navodil lahko povzroči smrt ali resne poškodbe.

Opozorilo — Nevarnost električnega udara

Ta izdelek je neodvisno preizkusil Intertek in ustreza veljavnim objavljenim standardom

: Skladen z direktivami Evropskega gospodarskega prostora

- Ocena skladnosti v Združenem kraljestvu

Pred uporabo preberite navodila

: USB

NAVODILA ZA UPORABO

NAČIN SPREMLJANJA

OPOMBA: Vhod USB-A je treba uporabljati samo z izhodom USB-A. Vhod USB-C je treba uporabljati samo z izhodom USB-C. Ta izdelek ne deluje kot adapter USB-C na USB-A.

OPOMBA: Strani USB-A in USB-C NI MOŽNO uporabljati hkrati. Prva priključena naprava, ne glede na to, ali je USB-A ali USB-C, bo spremljani vir.

OPOMBA: Vhodni vtič mora biti priključen na napajalno napravo USB, preden je naprava na spodnji strani priključena na izhodna vrata. »Naprava na spodnji strani« se nanaša na katero koli napravo, ki lahko črpa tok prek USB-ja.

Priključite enega od vhodnih priključkov ET920 (USB-A ali USB-C) na vir napajanja USB, ki ga je treba spremljati (SLIKA 3).
- LCD-zaslon se bo vklopil z zaslonom z logotipom Klein Tools in se hitro premaknil na privzeti zaslon (SLIKA 2).
  OPOMBA: Za USB-C mora biti priključena naprava na spodnji strani, da se vklopi ET920.
- Če imajo vrata vira napajanje, bi morala prikazovati samo odčitek napetosti v živo znotraj območja delovanja, 3–20 V DC.
  OPOMBA: Večina vrat USB dovaja ~5 V DC.
Priključite napravo, ki jo polnite, na izhodna vrata ET920 (SLIKA 3). Na zaslonu bodo prikazani dejanski odčitki (SLIKA 2).
OPOMBA: "mAh" se ponastavi samo, ko je vir odklopljen.

ČIŠČENJE

Prepričajte se, da je preizkuševalnik odklopljen od vhodnih in izhodnih vrat. Za brisanje celotne enote uporabite čisto, suho, mehko krpo, ki ne pušča vlaken.

NE uporabljajte abrazivnih čistil ali topil.

SHRANJEVANJE

Ne izpostavljajte ga visokim temperaturam ali vlažnosti. Če je po obdobju skladiščenja v ekstremnih pogojih, ki presegajo omejitve, omenjene v razdelku o splošnih specifikacijah, dovolite, da se preizkuševalnik pred uporabo vrne v normalne pogoje delovanja.
