GENERELLE SPESIFIKASJONER

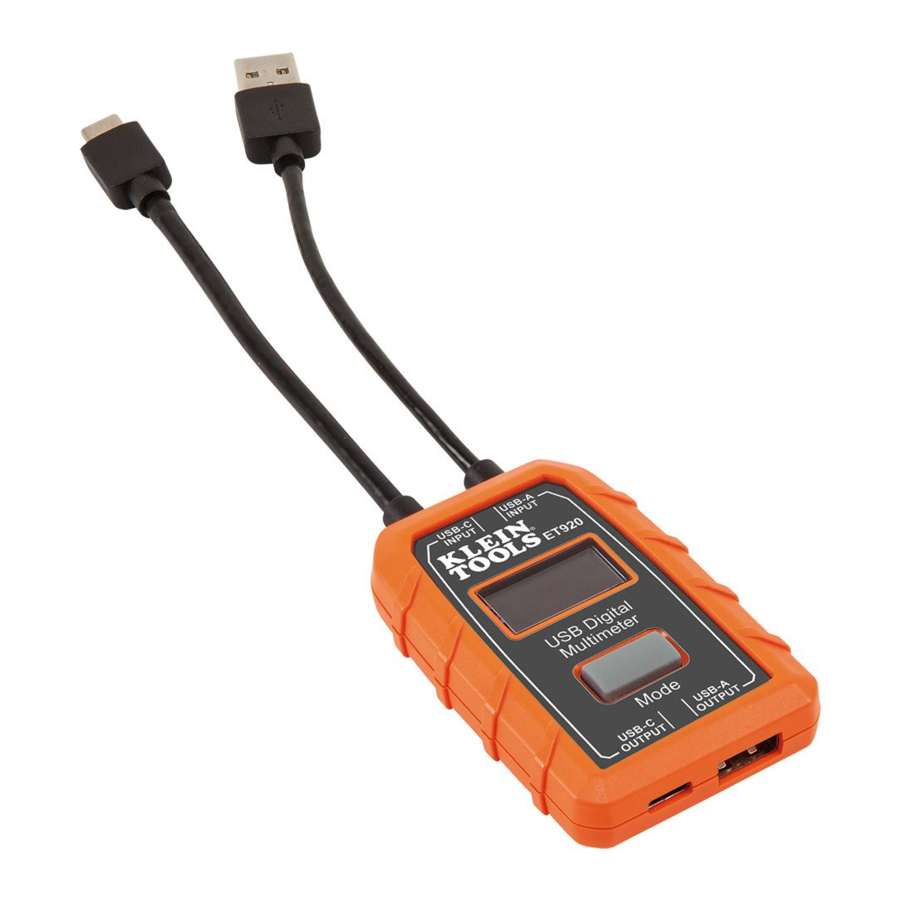

Klein Tools ET920 er en USB-digitalmåler for både USB-A (Type A) og USB-C (Type С) porter. Den måler og viser USB-portens spenning, strøm, kapasitet, energi og motstand nøyaktig og pålitelig samtidig. Den kan brukes med alle USB-A- og de fleste USB-C-porter som kan levere strøm. Den krever ingen batterier, da den henter strøm fra strømkilden.

Måleområde:
- Spenning: 3 til 20 V DC, nøyaktighet +/- 1 % (+/- 2 byte)
- Strøm: 0,05 til 3 A (Type A), 0,05 til 5 A (Type C), nøyaktighet +/- 1 % (+/- 2 byte)
- Ladet: 99 999 mAh MAKS.*
- Levert energi: 999 Wh MAKS.*
- Motstand: 400 MAKS.
- Forløpt tid: Opptil 999 timer, 59 min, 59 sek.*
  * Basert på skjermlayout
Drifts- og lagringshøyde: Opptil 2000 m (6562 fot)
Drifts- og lagringstemperatur: 14 ° til 122 °F (-10 ° til 50 °C)
Relativ fuktighet: <95 % ikke-kondenserende
Mål:
- Tester: 75 × 50 × 15 mm (2,95" × 1,96" × 0,6")
- Kabel: Ca. 100 mm (4")
Vekt: 49 g (1,7 oz.)
Forurensningsgrad: 2
Fallbeskyttelse: 2 m (6,6 fot)
Inntrengningsbeskyttelse: IP20
Kompatibilitet: Qualcomm Quick Charge® kompatibel
Standarder:
Samsvarer med UL STD. 61010-1, 61010-2-030.
Sertifisert i henhold til CSA STD. C22.2 nr. 61010-1, 61010-2-030.

Spesifikasjoner kan endres.

FUNKSJONSKNAPPER

Strømkilde INNGANG (USB-A)
Strømkilde INNGANG (USB-C)
Last UTGANG (USB-A)
Last UTGANG (USB-C)
Modusknapp
LCD-skjerm

MODUSKNAPP 5 (Skjermveksling/datalagring/tilbakestilling av minne)

Modusknappen har tre formål:

Bytt mellom skjermer (FIG. 2):
Fra standardskjermen, trykk og slipp én gang for å bytte til minneskjermen.
Data-/minnelagring:
For å registrere en måling under en direkte overvåkingshendelse, trykk og hold inne Modus-knappen i 3 sekunder. Slipp knappen etter at minneplasseringen (dvs. M:1A) blinker et øyeblikk på skjermen. Det neste settet med målinger lagres på neste tilgjengelige plassering til alle 10 minneplasseringene er brukt.
MERK: Etter at alle 10 plasseringene er brukt, vil påfølgende målinger overskrive de opprinnelige 10 lagrede målingene, med utgangspunkt i M:1. Minneplasseringen vil gjenspeile kontakttypen som er i bruk når dataene ble lagret (dvs. "M:1A" hvis USB-A, "M:1C" hvis USB-C).
MERK: Når du er i minneskjermen, hvis Modus-knappen ikke trykkes innen 3 sekunder, vil skjermen gå tilbake til standardskjermen.
Minnegjenkalling/tilbakestilling:
Når du er i minneskjermen, vil gjentatte trykk bla gjennom alle 10 minneplasseringene, med utgangspunkt i M:1A eller M:1C. Du må bla gjennom alle 10 plasseringene for å avslutte.
MERK: Hvis ingen data er lagret i minnet, vil det ikke skje noe når du trykker på Modus-knappen. ET920 vil bare vise minneplasseringer som inneholder lagrede data. For å tilbakestille eller slette alle data i minnet, trykk og hold inne Modus-knappen i 5 sekunder fra minneskjermen til bokstavene CLR blinker i øvre høyre hjørne (FIG. 2). Alle data i minnet slettes på alle 10 minneplasseringene.

FIG. 2

DC-spenning
DC-strøm
Kapasitet/ladet (mAh)
Levert energi (Wh)
Motstand ( Ω )
Forløpt tid (time: min: sek)
Minneplassering (M:1, M:2, osv.)
Minneklarering/tilbakestilling ("CLR")
Kontakttype i bruk (USB-A eller USB-C)

MERK: Ingen deler inni som kan repareres av brukeren.

SIKKERHETSFORHOLDSREGLER

Følg disse instruksjonene for å sikre sikker bruk og service av testeren. Unnlatelse av å overholde disse advarslene kan føre til alvorlig personskade eller død.

Denne testeren vil IKKE vise strøm under 50 mA, selv om den lar dette passere.
MERK: Skjermen vil vise null strøm.
IKKE bruk med porter som opererer utenfor nominell spenning og strøm.
Før hver bruk må du kontrollere testerens drift ved å måle en kjent spenning eller strøm.
BRUK ALDRI på en krets med spenning eller strøm som overskrider maksimumene som er spesifisert for denne enheten. Vær forsiktig når du arbeider med spenninger over 25 V AC RMS eller 60 V DC. Slike spenninger utgjør en fare for elektrisk støt. Spenning over 24 V DC vil skade produktet. Skjermen vil vise «OVERLOAD» (OVERBELASTNING) i denne tilstanden, og utgangsporten vil bli deaktivert.
IKKE bruk under elektriske stormer eller i vått vær.
IKKE bruk hvis testeren ser ut til å være skadet.
Vær forsiktig når du arbeider med spenninger over 25 V AC RMS eller 60 V DC. Slike spenninger utgjør en fare for elektrisk støt.
MERK: Spenning over 24 V DC vil skade produktet.
Overhold alltid lokale og nasjonale sikkerhetsforskrifter. Bruk personlig verneutstyr for å forhindre støt- og lysbueulykker der farlige strømførende ledere er eksponert.

IKKE forsøk å reparere denne testeren. Det er ingen deler som kan repareres.
IKKE modifiser denne testeren på noen måte.
IKKE utsett for ekstreme temperaturer eller høy luftfuktighet.
Denne testeren vil IKKE kunne overvåke en kildeport hvis noen av følgende forhold oppstår:
- USB-porten eller -kontakten er ikke riktig tilkoblet.
- Kildeenheten slås av. Noen bærbare lagringsbatterier har automatisk avslåings- eller standby-moduser for å spare strøm hvis det ikke oppdages last fra nedstrømsenheten.

SYMBOLER PÅ TESTEREN

Viktig informasjon: Det er viktig at brukere av denne testeren leser, forstår og følger alle advarsler, forsiktighetsregler, sikkerhetsinformasjon og instruksjoner i denne håndboken før de bruker denne testeren. Unnlatelse av å følge instruksjonene kan føre til død eller alvorlig personskade.

Advarsel — Fare for elektrisk støt

Dette produktet er uavhengig testet av Intertek og oppfyller gjeldende publiserte standarder

: Samsvarer med direktiver fra Det europeiske økonomiske samarbeidsområdet

- UK-samsvarsvurdering

Les bruksanvisningen før bruk

: USB

BRUKSANVISNING

OVERVÅKINGSMODUS

MERK: USB-A-inngangen må bare brukes med USB-A-utgangen. USB-C-inngangen må bare brukes med USB-C-utgangen. Dette produktet fungerer ikke som en USB-C til USB-A-adapter.

MERK: USB-A- og USB-C-sider KAN IKKE brukes samtidig. Den første enheten som kobles til, enten det er USB-A eller USB-C, vil være den overvåkede kilden.

MERK: Inngangskontakten må kobles til en drevet USB-enhet før nedstrømsenheten kobles til utgangsporten. «Nedstrømsenhet» refererer til enhver enhet som har muligheten til å trekke strøm over USB.

Koble en av ET920s inngangskontakter (USB-A eller USB-C) til USB-strømkilden som skal overvåkes (FIG. 3).
- LCD-skjermen slås på med Klein Tools-logoskjermen og går raskt videre til standardskjermen (FIG. 2).
  MERK: For USB-C må en nedstrømsenhet kobles til for å slå på ET920.
- Hvis kildeporten har strøm, skal den bare vise en aktiv spenningsavlesning innenfor driftsområdet, 3–20 V DC.
  MERK: De fleste USB-porter leverer ~5 V DC.
Koble enheten som lades til utgangsporten på ET920 (FIG. 3). Skjermen vil vise faktiske målinger (FIG. 2).
MERK: «mAh» tilbakestilles bare når kilden kobles fra.

RENGJØRING

Pass på at testeren er koblet fra både inngangs- og utgangsporten. Bruk en ren, tørr, myk og lofri klut til å tørke av hele enheten.

IKKE bruk slipende rengjøringsmidler eller løsemidler.

LAGRING

Ikke utsett for høye temperaturer eller fuktighet. Etter en periode med lagring under ekstreme forhold som overskrider grensene nevnt i avsnittet Generelle spesifikasjoner, la testeren gå tilbake til normale driftsforhold før bruk.
