Klein Tools ET920 kasutusjuhend

Sisu

1 ÜLDISED SPETSIFIKATSIOONID
2 FUNKTSIOONINUPUD
3 OHUTUSABINÕUD
4 SÜMBOLID TESTERIL
5 KASUTUSJUHEND
6 PUHASTAMINE
7 HOIUSTAMINE
8 KLIENDITEENINDUS
9 Viited
10 Laadi alla juhend
11 Teistes keeltes

ÜLDISED SPETSIFIKATSIOONID

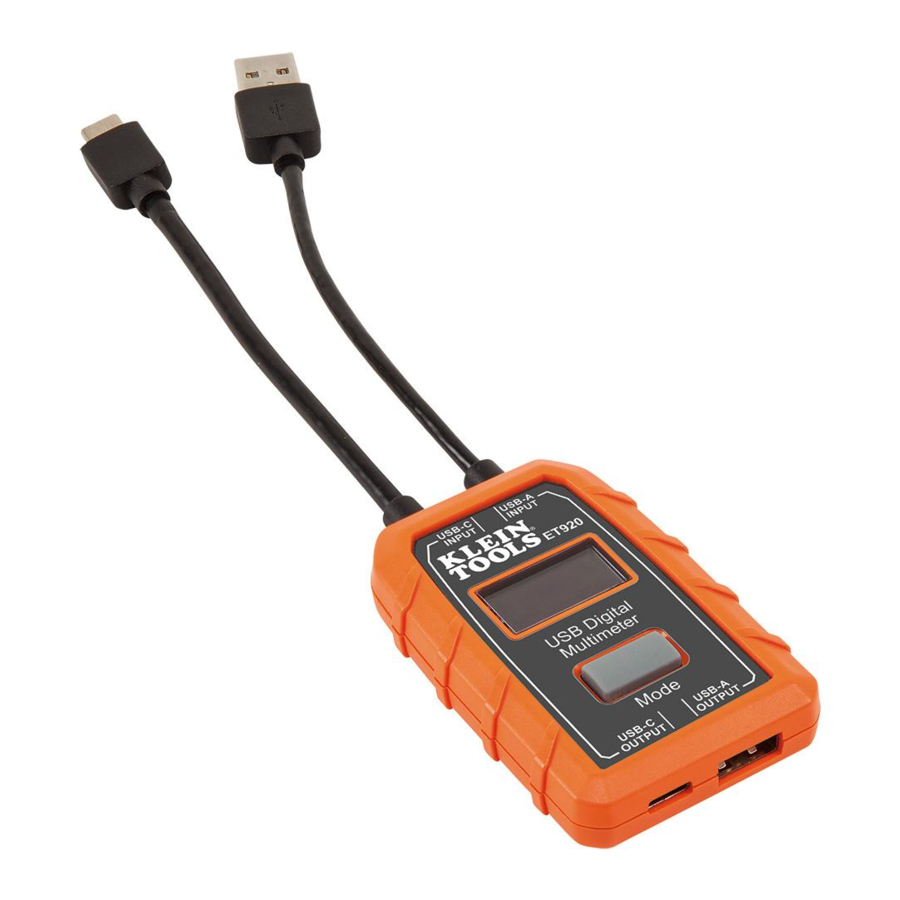

Klein Tools ET920 on USB digitaalne mõõtur nii USB-A (A-tüüpi) kui ka USB-C (C-tüüpi) portide jaoks. See mõõdab ja kuvab täpselt ja usaldusväärselt samaaegselt USB-pordi pinget, voolu, mahutavust, energiat ja takistust. See võib töötada mis tahes USB-A ja enamiku USB-C portidega, millel on võime edastada toidet. See ei vaja patareisid, kuna võtab toite toiteallikast.

Mõõtepiirkond:
- Pinge: 3 kuni 20 V DC, täpsus +/- 1% (+/- 2 baiti)
- Vool: 0,05 kuni 3 A (A-tüüp), 0,05 kuni 5 A (C-tüüp), täpsus +/- 1% (+/- 2 baiti)
- Edastatud laeng: 99 999 mAh MAX*
- Edastatud energia: 999 Wh MAX*
- Takistus: 400 MAX
- Kulunud aeg: kuni 999 tundi, 59 min, 59 sek*
  * Põhineb ekraani paigutusel
Töö- ja hoiustamiskõrgus: Kuni 6562 jalga (2000 m)
Töö- ja hoiustamistemperatuur: 14° kuni 122°F (-10° kuni 50°C)
Suhteline õhuniiskus: <95% mittekondenseeruv
Mõõtmed:
- Tester: 2,95" × 1,96" × 0,6" (75 × 50 × 15 mm)
- Kaabel: umbes 4" (100 mm)
Kaal: 1,7 untsi (49 g)
Saasteaste: 2
Kukkumiskaitse: 6,6 jalga (2 m)
Sissetungimiskaitse: IP20
Ühilduvus: Qualcomm Quick Charge® ühilduv
Standardid:
Vastab UL STD-le 61010-1, 61010-2-030.
Sertifitseeritud CSA STD järgi. C22.2 nr 61010-1, 61010-2-030.

Spetsifikatsioonid võivad muutuda.

FUNKTSIOONINUPUD

Toiteallika SISEND (USB-A)
Toiteallika SISEND (USB-C)
Koormuse VÄLJUND (USB-A)
Koormuse VÄLJUND (USB-C)
Režiimi nupp
LCD ekraan

REŽIIMI NUPP 5 (Ekraani vahetamine/Andmete salvestamine/Mälu lähtestamine)

Režiimi nupul on kolm eesmärki:

Ekraanide vahel vahetamine (JOONIS 2):
Vaikimisi ekraanilt lülitab üks kord vajutamine ja vabastamine ümber mäluekraanile.
Andmete/mälu salvestamine:
Reaalajas jälgimise ajal näidu salvestamiseks vajutage ja hoidke režiimi nuppu 3 sekundit all. Vabastage nupp pärast seda, kui mälukoht (s.t. M:1A) ekraanil hetkeks vilgub. Järgmine näitude komplekt salvestatakse järgmisesse saadaolevasse kohta, kuni kõik 10 mälukohta on kasutatud.
MÄRKUS: Pärast kõigi 10 koha kasutamist kirjutavad järgnevad näidud üle algsed 10 salvestatud näitu, alustades kohast M:1. Mälukoht peegeldab konnektori tüüpi, mis oli andmete salvestamisel kasutusel (s.t. "M:1A", kui USB-A, "M:1C", kui USB-C).
MÄRKUS: Kui olete mäluekraanil, siis kui režiimi nuppu ei vajutata 3 sekundi jooksul, naaseb ekraan vaikeekraanile.
Mälu tagasikutsumine/lähtestamine:
Mäluekraanil olles liigub korduv vajutamine läbi kõigi 10 mälukoha, alustades kohast M:1A või M:1C. Väljumiseks peate kerima läbi kõigi 10 koha.
MÄRKUS: Kui mällu pole andmeid salvestatud, siis režiimi nupu vajutamine ei tee midagi. ET920 kuvab ainult andmeid sisaldavaid mälukohti. Mälus olevate andmete lähtestamiseks või kustutamiseks vajutage ja hoidke režiimi nuppu 5 sekundit all, kuni mäluekraanil vilguvad tähed CLR paremas ülanurgas (JOONIS 2). Kõik andmed mälus kustutatakse kõigis 10 mälukohas.

JOONIS 2

DC pinge
DC vool
Mahutavus/Edastatud laeng (mAh)
Edastatud energia (Wh)
Takistus ( Ω )
Kulunud aeg (tund: minut: sekund)
Mälukoht (M:1, M:2, jne)
Mälu kustutamine/lähtestamine ("CLR")
Kasutatav konnektori tüüp (USB-A või USB-C)

hoiatus MÄRKUS: Sees ei ole kasutaja poolt hooldatavaid osi.

OHUTUSABINÕUD

Testri ohutu kasutamise ja hooldamise tagamiseks järgige neid juhiseid. Nende hoiatuste eiramine võib põhjustada tõsiseid vigastusi või surma.

See tester EI kuva voolu alla 50 mA, isegi kui see lubab sellel läbi minna.
MÄRKUS: Ekraan näitab nullvoolu.
ÄRGE kasutage koos portidega, mis töötavad väljaspool nimipinget ja voolu.
Enne iga kasutamist kontrollige testri tööd, mõõtes teadaolevat pinget või voolu.
ÄRGE KUNAGI kasutage vooluringis, mille pinge või vool ületab selle seadme jaoks määratud maksimumväärtusi. Olge ettevaatlik, kui töötate pingetega üle 25 V AC RMS või 60 V DC. Sellised pinged kujutavad endast elektrilöögi ohtu. Pinge üle 24 V DC kahjustab toodet. Ekraanile kuvatakse selles olukorras "OVERLOAD" (ÜLEKOORMUS) ja väljundport on keelatud.
ÄRGE kasutage äikesetormide ajal või märja ilmaga.
ÄRGE kasutage, kui tester näib olevat kahjustatud.
Olge ettevaatlik, kui töötate pingetega üle 25 V AC RMS või 60 V DC. Sellised pinged kujutavad endast elektrilöögi ohtu.
MÄRKUS: Pinge üle 24 V DC kahjustab toodet.
Järgige alati kohalikke ja riiklikke ohutuseeskirju. Kasutage isikukaitsevahendeid, et vältida elektrilöögi ja kaareleegi vigastusi, kui ohtlikud pingestatud juhid on avatud.

ÄRGE proovige seda testerit parandada. Selles ei ole hooldatavaid osi.
ÄRGE muutke seda testerit mingil viisil.
ÄRGE jätke seda äärmuslikele temperatuuridele või kõrgele õhuniiskusele.
See tester EI suuda jälgida allika porti, kui esineb mõni järgmistest tingimustest:
- USB-port või pistik pole korralikult ühendatud.
- Allikaseade lülitub välja. Mõnel kaasaskantaval akupangal on automaatse väljalülitamise või ooterežiim, et säästa energiat, kui allavoolu seadmest voolutarvet ei tuvastata.

SÜMBOLID TESTERIL

hoiatus Oluline teave: Oluline on, et selle testri kasutajad loeksid läbi, mõistaksid ja järgiksid kõiki hoiatusi, ettevaatusabinõusid, ohutusteavet ja juhiseid selles kasutusjuhendis enne testri kasutamist. Juhiste eiramine võib põhjustada surma või tõsiseid vigastusi.

Hoiatus — Elektrilöögi oht

Seda toodet on Intertek sõltumatult testinud ja see vastab kohaldatavatele avaldatud standarditele

: vastab Euroopa Majanduspiirkonna direktiividele

- Ühendkuningriigi vastavushindamine

teave Lugege enne kasutamist juhiseid

: USB

KASUTUSJUHEND

JÄLGIMISREŽIIM

MÄRKUS: USB-A sisendit tuleb kasutada ainult USB-A väljundiga. USB-C sisendit tuleb kasutada ainult USB-C väljundiga. See toode ei tööta USB-C kuni USB-A adapterina.

MÄRKUS: USB-A ja USB-C külgi EI SAA kasutada samaaegselt. Esimene ühendatud seade, olgu see USB-A või USB-C, on jälgitav allikas.

MÄRKUS: Sisendpistik peab olema ühendatud toitega USB-seadmega enne allavoolu seadme ühendamist väljundpordiga. "Allavoolu seade" viitab mis tahes seadmele, millel on võime USB kaudu voolu tarbida.

Ühendage üks ET920 sisendkonnektoritest (USB-A või USB-C) USB toiteallikaga, mida on vaja jälgida (JOONIS 3).
- LCD ekraan lülitub sisse Klein Toolsi logo ekraaniga ja liigub kiiresti vaikeekraanile (JOONIS 2).
  MÄRKUS: USB-C jaoks peab ET920 sisselülitamiseks olema ühendatud allavoolu seade.
- Kui allika pordil on toide, peaks see kuvama ainult reaalajas pinge näitu tööpiirkonnas, 3-20 V DC.
  MÄRKUS: Enamik USB porte edastab ~5 V DC.
Ühendage laetav seade ET920 väljundpordiga (JOONIS 3). Ekraanile kuvatakse tegelikud näidud (JOONIS 2).
MÄRKUS: "mAh" lähtestub ainult siis, kui allikas on lahti ühendatud.

PUHASTAMINE

Veenduge, et tester on lahti ühendatud nii sisend- kui ka väljundpordist. Kasutage kogu seadme puhastamiseks puhast, kuiva ja pehmet kiuvaba lappi.

ÄRGE kasutage abrasiivseid puhastusvahendeid ega lahusteid.

HOIUSTAMINE

Ärge hoidke kõrgel temperatuuril või niiskuses. Pärast hoiustamisperioodi äärmuslikes tingimustes, mis ületavad jaotises "Üldised spetsifikatsioonid" mainitud piire, laske testeril enne kasutamist naasta normaalsetesse töötingimustesse.
