Klein Tools ET920 qo'llanmasi

Mundarija

UMUMIY TEXNIK XUSUSIYATLAR

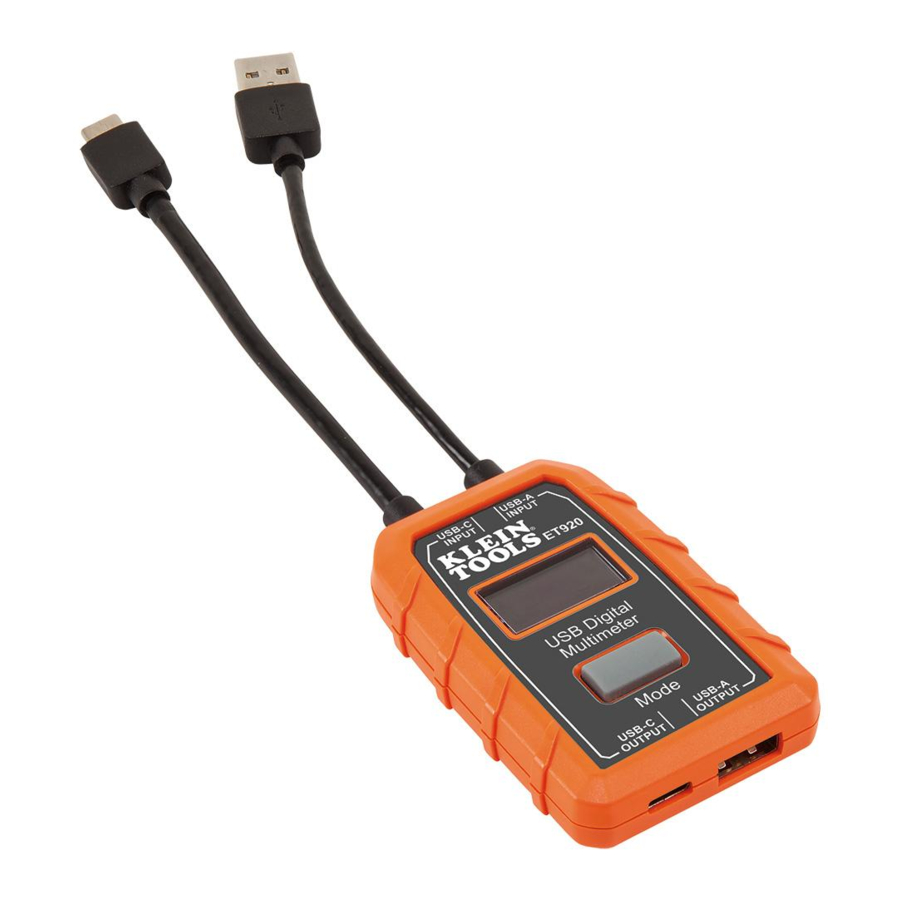

Klein Tools ET920 – bu USB-A (A turi) va USB-C (C turi) portlari uchun USB raqamli oʻlchagichidir. U USB portining kuchlanishi, tok, sigʻim, energiya va qarshiligini bir vaqtning oʻzida aniq va ishonchli oʻlchaydi va koʻrsatadi. U har qanday USB-A va quvvat berish imkoniyatiga ega boʻlgan koʻpgina USB-C portlari bilan ishlashi mumkin. U hech qanday batareyani talab qilmaydi, chunki u quvvat manbaidan quvvat oladi.

  • O'lchov diapazoni:
    • Kuchlanish: 3 dan 20V DC gacha, aniqlik +/- 1% (+/- 2 Bayt)
    • Tok: 0,05 dan 3A gacha (A turi), 0,05 dan 5A gacha (C turi), aniqlik +/- 1% (+/- 2 Bayt)
    • Yetkazilgan zaryad: 99,999mAh MAX*
    • Yetkazilgan energiya: 999Wh MAX*
    • Qarshilik: 400 MAX
    • O'tgan vaqt: 999 soat, 59 daqiqa, 59 sekundgacha*
      * Displey tartibiga asoslangan
  • Ishlash va saqlash balandligi: 6562 futgacha (2000 m)
  • Ishlash va saqlash harorati: 14° dan 122°F gacha (-10° dan 50°C gacha)
  • Nisbiy namlik: <95% kondensatsiz
  • O'lchamlar:
    • Tester: 2.95" × 1.96" × 0.6" (75 × 50 × 15 mm)
    • Kabel: Taxminan 4" (100 mm)
  • Og'irligi: 1,7 oz. (49 g)
  • Ifloslanish darajasi: 2
  • Tushishdan himoya: 6,6 fut (2 m)
  • Kirishdan himoya: IP20
  • Moslik: Qualcomm Quick Charge® bilan mos
  • Standartlar:
    UL STD. 61010-1, 61010-2-030 ga mos keladi.
    CSA STD ga sertifikatlangan. C22.2 № 61010-1, 61010-2-030.

Texnik xususiyatlar o'zgarishi mumkin.

FUNKSIYA TUGMALARI

  1. Quvvat manbai INPUT (USB-A)
  2. Quvvat manbai INPUT (USB-C)
  3. Yuk OUTPUT (USB-A)
  4. Yuk OUTPUT (USB-C)
  5. Rejim tugmasi
  6. LCD displey

REJIM TUGMASI 5 (Ekran almashish/Ma'lumotlarni saqlash/Xotirani qayta o'rnatish)

Rejim tugmasi uchta maqsadga xizmat qiladi:

  1. Ekranlar o'rtasida almashish (2-RASM):
    Standart ekrandan bir marta bosib, qo'yib yuborish Xotira ekraniga o'tadi.
  2. Ma'lumotlar/Xotirani saqlash:
    Jonli monitoring hodisasi davomida ko'rsatkichni yozib olish uchun rejim tugmasini 3 soniya bosib turing. Xotira joylashuvi (ya'ni, M:1A) ekranda bir zumda miltillagandan so'ng tugmani qo'yib yuboring. Keyingi ko'rsatkichlar to'plami barcha 10 ta xotira joylashuvi ishlatilmaguncha keyingi mavjud joyda saqlanadi.
    ogohlantirish ESLATMA: Barcha 10 ta joylashuv ishlatilgandan so'ng, keyingi ko'rsatkichlar dastlabki 10 ta saqlangan ko'rsatkichni qayta yozadi, M:1 dan boshlab. Xotira joylashuvi ma'lumotlar saqlangan vaqtda ishlatilayotgan ulagich turini aks ettiradi (ya'ni, agar USB-A bo'lsa "M:1A", agar USB-C bo'lsa "M:1C").
    ogohlantirish ESLATMA: Xotira ekranida bo'lganingizda, agar rejim tugmasi 3 soniya ichida bosilmasa, displey standart ekraniga qaytadi.
  3. Xotirani chaqirish/qayta o'rnatish:
    Xotira ekranida bo'lganingizda, takroriy bosish barcha 10 ta xotira joylashuvini aylanib o'tadi, M:1A yoki M:1C dan boshlab. Chiqish uchun barcha 10 ta joylashuvni aylantirishingiz kerak.
    ogohlantirish ESLATMA: Agar xotiraga hech qanday ma'lumot saqlanmagan bo'lsa, rejim tugmasini bosish hech narsa qilmaydi. ET920 faqat saqlangan ma'lumotlarni o'z ichiga olgan xotira joylashuvlarini ko'rsatadi. Xotiradagi barcha ma'lumotlarni qayta o'rnatish yoki o'chirish uchun rejim tugmasini Xotira ekranidan 5 soniya davomida CLR harflari yuqori o'ng burchakda miltillaguncha bosib turing (2-RASM). Xotiradagi barcha ma'lumotlar barcha 10 ta xotira joylashuvida o'chiriladi.

FUNKSIYA TUGMALARI
2-RASM

  1. DC kuchlanishi
  2. DC toki
  3. Sig'im/Yetkazilgan zaryad (mAh)
  4. Yetkazilgan energiya (Wh)
  5. Qarshilik ( Ω )
  6. O'tgan vaqt (Soat: Daqiqa: Soniya)
  7. Xotira joylashuvi (M:1, M:2, va h.k.)
  8. Xotirani tozalash/qayta o'rnatish ("CLR")
  9. Ishlatilayotgan ulagich turi (USB-A yoki USB-C)

ogohlantirish ESLATMA: Ichkarida foydalanuvchi tomonidan xizmat ko'rsatiladigan qismlar yo'q.

XAVFSIZLIK CHORALARI


Sinov qurilmasining xavfsiz ishlashi va xizmat ko'rsatilishini ta'minlash uchun ushbu ko'rsatmalarga amal qiling. Ushbu ogohlantirishlarga rioya qilmaslik og'ir jarohat yoki o'limga olib kelishi mumkin.

  • Ushbu sinov qurilmasi 50 mA dan past tokni ko'rsatmaydi, hatto u o'tishiga ruxsat bersa ham.
    ogohlantirish Eslatma: Displey nol tokni ko'rsatadi.
  • QILMANG nominal kuchlanish va tokdan tashqari ishlaydigan portlar bilan ishlating.
  • Har bir ishlatishdan oldin, ma'lum kuchlanish yoki tokni o'lchash orqali sinov qurilmasining ishlashini tekshiring.
  • HECH QACHON ushbu qurilma uchun belgilangan maksimal ko'rsatkichlardan oshadigan kuchlanish yoki tok bilan zanjirda foydalanmang. 25V AC RMS yoki 60V DC dan yuqori kuchlanish bilan ishlaganda ehtiyot bo'ling. Bunday kuchlanishlar elektr toki urishi xavfini tug'diradi. 24V DC dan yuqori kuchlanish mahsulotga zarar yetkazadi. Displeyda bu holatda "OVERLOAD" (ORTIQCHA ZORIQISH) ko'rsatilishi va chiqish porti o'chiriladi.
  • QILMANG elektr bo'ronlari paytida yoki nam ob-havoda foydalaning.
  • QILMANG agar sinov qurilmasi shikastlangan bo'lsa foydalaning.
  • 25V AC RMS yoki 60V DC dan yuqori kuchlanish bilan ishlaganda ehtiyot bo'ling. Bunday kuchlanishlar elektr toki urishi xavfini tug'diradi.
    ogohlantirish Eslatma: 24V DC dan yuqori kuchlanish mahsulotga zarar yetkazadi.
  • Har doim mahalliy va milliy xavfsizlik qoidalariga rioya qiling. Xavfli tok o'tkazgichlar ta'sir etganda, zarba va yoy portlashi jarohatlarining oldini olish uchun shaxsiy himoya vositalaridan foydalaning.

  • Ushbu sinov qurilmasini ta'mirlashga urinmang. Xizmat ko'rsatiladigan qismlar yo'q.
  • Ushbu sinov qurilmasini hech qanday tarzda o'zgartirmang.
  • Haddan tashqari harorat yoki yuqori namlikka duchor qilmang.
  • Agar quyidagi sharoitlardan biri yuzaga kelsa, ushbu sinov qurilmasi manba portini kuzata olmaydi:
    • USB porti yoki vilkasi to'g'ri ulanmagan.
    • Manba qurilmasi o'chadi. Ba'zi portativ saqlash batareyalari quyi oqimdagi qurilmadan yuk aniqlanmasa, quvvatni tejash uchun avtomatik o'chirish yoki kutish rejimlariga ega.

SINASH UCHUN BELGILAR

ogohlantirish Muhim ma'lumot: Ushbu sinov qurilmasi foydalanuvchilari ushbu sinov qurilmasini ishlatishdan oldin ushbu qo'llanmadagi barcha ogohlantirishlar, ehtiyot choralari, xavfsizlik ma'lumotlari va ko'rsatmalarni o'qib chiqishi, tushunishi va ularga rioya qilishi muhimdir. Ko'rsatmalarga rioya qilmaslik o'limga yoki jiddiy jarohatga olib kelishi mumkin.

elektr toki urishi xavfi Ogohlantirish — Elektr toki urishi xavfi


Ushbu mahsulot Intertek tomonidan mustaqil ravishda sinovdan o'tkazildi va tegishli nashr etilgan standartlarga javob beradi

: Yevropa iqtisodiy hududining direktivalariga mos keladi

- Buyuk Britaniya muvofiqlikni baholash

ma'lumot Ishlatishdan oldin ko'rsatmalarni o'qing

: USB

FOYDALANISH QO'LLANMASI

MONITORING REJIMI

ogohlantirish Eslatma: USB-A kirish faqat USB-A chiqishi bilan ishlatilishi kerak. USB-C kirish faqat USB-C chiqishi bilan ishlatilishi kerak. Ushbu mahsulot USB-C dan USB-A adapteri sifatida ishlamaydi.

ogohlantirish Eslatma: USB-A va USB-C tomonlari bir vaqtning o'zida ishlatilishi MUMKIN EMAS. Birinchi ulangan qurilma, USB-A yoki USB-C bo'ladimi, kuzatiladigan manba bo'ladi.

ogohlantirish Eslatma: Kirish vilkasi quvvatlanadigan USB qurilmasiga quyi oqim qurilmasi chiqish portiga ulanishidan oldin ulanishi kerak. "Quyi oqim qurilmasi" USB orqali tok tortish qobiliyatiga ega bo'lgan har qanday qurilmani anglatadi.

  1. ET920 ning kirish ulagichlaridan birini (USB-A yoki USB-C) kuzatish kerak bo'lgan USB quvvat manbaiga ulang (3-RASM).
    • LCD ekran Klein Tools logotipi ekrani bilan yonadi va standart ekraniga tezda o'tadi (2-RASM).
      ogohlantirish Eslatma: USB-C uchun ET920 ni yoqish uchun quyi oqim qurilmasi ulanishi kerak.
    • Agar manba portida quvvat bo'lsa, u faqat ish diapazonida jonli kuchlanish ko'rsatkichini ko'rsatishi kerak, 3-20V DC.
      ogohlantirish Eslatma: Ko'pgina USB portlari ~5V DC quvvat beradi.
  2. Zaryadlanayotgan qurilmani ET920 ning chiqish portiga ulang (3-RASM). Displey haqiqiy ko'rsatkichlarni ko'rsatadi (2-RASM).
    ogohlantirish Eslatma: Manba uzilganda "mAh" (mAch) ko'rsatkichi qayta o'rnatiladi.

TOZALASH

Sinov qurilmasi kirish va chiqish portidan uzilganligiga ishonch hosil qiling. Butun qurilmani artib olish uchun toza, quruq, yumshoq tuklarsiz matodan foydalaning.

  • Abrasion tozalagichlar yoki erituvchilardan foydalanmang.

SAQLASH

Yuqori harorat yoki namlik ta'siriga yo'l qo'ymang. Umumiy texnik xususiyatlar bo'limida ko'rsatilgan chegaralardan oshadigan ekstremal sharoitlarda saqlash davridan so'ng, sinov qurilmasiga ishlatishdan oldin normal ish sharoitlariga qaytishiga ruxsat bering.

MIJOZLARGA XIZMAT KO'RSATISH

1-800-553-4676

customerservice@kleintools.com

www.kleintools.com
