ÁLTALÁNOS MŰSZAKI ADATOK

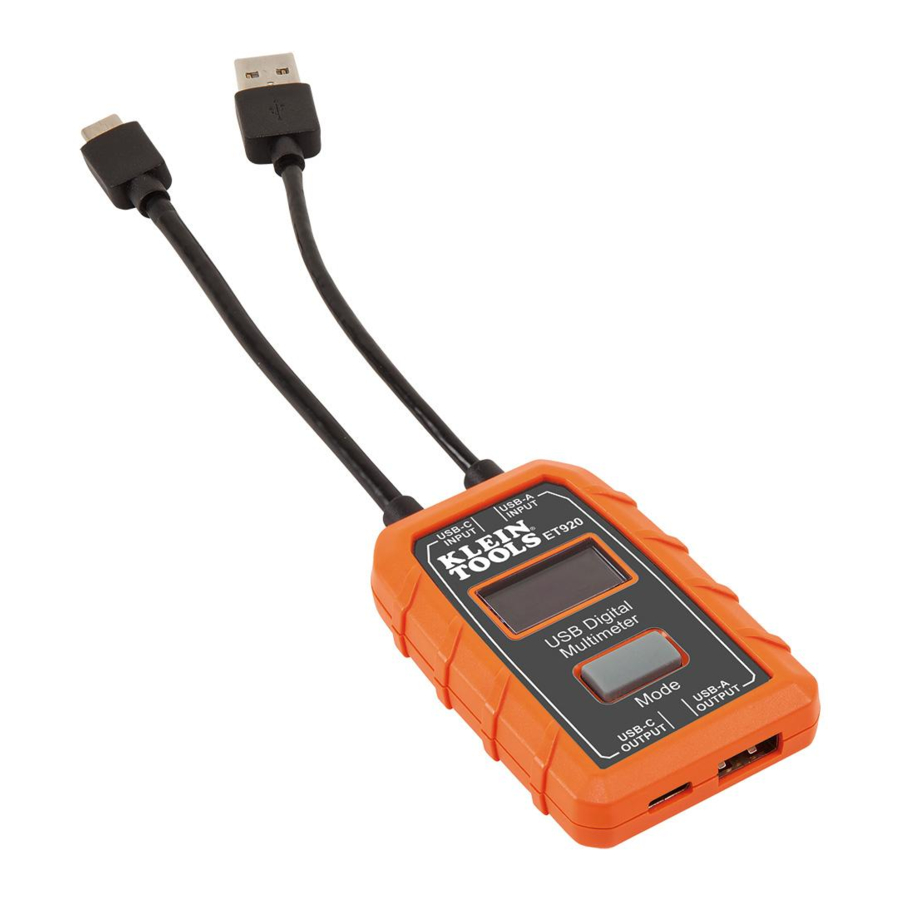

A Klein Tools ET920 egy USB digitális mérőműszer USB-A (A típusú) és USB-C (C típusú) portokhoz. Pontosan és megbízhatóan méri és kijelzi az USB port feszültségét, áramát, kapacitását, energiáját és ellenállását egyidejűleg. Bármilyen USB-A és a legtöbb USB-C porttal használható, amelyek képesek áramot leadni. Nem igényel elemeket, mivel az áramot az áramforrásból nyeri.

Mérési tartomány:
- Feszültség: 3–20 V DC, pontosság +/- 1% (+/- 2 bájt)
- Áramerősség: 0,05–3A (A típus), 0,05–5A (C típus), pontosság +/- 1% (+/- 2 bájt)
- Leadott töltés: 99 999 mAh MAX*
- Leadott energia: 999 Wh MAX*
- Ellenállás: 400 MAX
- Eltelt idő: Akár 999 óra, 59 perc, 59 másodperc*
  * A kijelző elrendezése alapján
Üzemeltetési és tárolási magasság: Akár 6562 láb (2000 m)
Üzemeltetési és tárolási hőmérséklet: 14° és 122°F között (-10° és 50°C között)
Relatív páratartalom: <95% nem lecsapódó
Méretek:
- Tesztelő: 2,95" × 1,96" × 0,6" (75 × 50 × 15 mm)
- Kábel: kb. 4" (100 mm)
Súly: 1,7 uncia (49 g)
Szennyezési fok: 2
Leesés elleni védelem: 6,6 láb (2 m)
Behatolás elleni védelem: IP20
Kompatibilitás: Qualcomm Quick Charge® kompatibilis
Szabványok:
Megfelel az UL STD. 61010-1, 61010-2-030 szabványnak.
CSA STD szerint tanúsítva. C22.2 No. 61010-1, 61010-2-030.

A műszaki adatok változhatnak.

FUNKCIÓGOMBOK

Áramforrás BEMENET (USB-A)
Áramforrás BEMENET (USB-C)
Terhelés KIMENET (USB-A)
Terhelés KIMENET (USB-C)
Mód gomb
LCD kijelző

MÓD GOMB 5 (Képernyőváltás/Adattárolás/Memória visszaállítása)

A Mód gomb három célt szolgál:

Váltás a képernyők között (2. ÁBRA):
Az alapértelmezett képernyőről egyszeri megnyomással átvált a Memória képernyőre.
Adat-/Memóriatárolás:
A valós idejű megfigyelés során a mért érték rögzítéséhez tartsa lenyomva a Mód gombot 3 másodpercig. Engedje el a gombot, miután a memória helye (azaz M:1A) rövid időre felvillan a képernyőn. A következő mérési adatok a következő elérhető helyre kerülnek tárolásra, amíg mind a 10 memóriahely meg nem telik.
MEGJEGYZÉS: Miután mind a 10 hely megtelt, a későbbi mérési adatok felülírják az eredeti 10 tárolt mérési adatot, kezdve az M:1-gyel. A memória helye tükrözi a használatban lévő csatlakozó típusát az adatok tárolásakor (azaz "M:1A", ha USB-A, "M:1C", ha USB-C).
MEGJEGYZÉS: A Memória képernyőn, ha a Mód gombot 3 másodpercen belül nem nyomják meg, a kijelző visszatér az Alapértelmezett képernyőre.
Memória előhívása/visszaállítása:
A Memória képernyőn a többszöri megnyomás végigpörgeti mind a 10 memóriahelyet, kezdve az M:1A vagy M:1C-vel. A kilépéshez végig kell görgetnie mind a 10 helyen.
MEGJEGYZÉS: Ha nincs adat a memóriában, a Mód gomb megnyomása nem okoz változást. Az ET920 csak a tárolt adatokat tartalmazó memóriahelyeket jeleníti meg. A memória összes adatának visszaállításához vagy törléséhez tartsa lenyomva a Mód gombot 5 másodpercig a Memória képernyőn, amíg a CLR betűk villogni nem kezdenek a jobb felső sarokban (2. ÁBRA). A memória összes adata törlődik mind a 10 memóriahelyen.

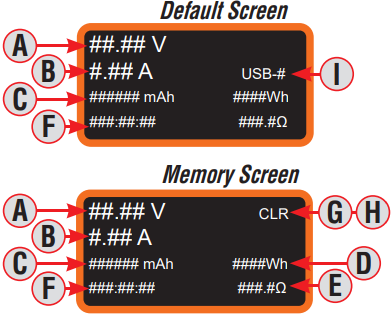

2. ÁBRA

DC feszültség
DC áramerősség
Kapacitás/Leadott töltés (mAh)
Leadott energia (Wh)
Ellenállás ( Ω )
Eltelt idő (Óra: Perc: Másodperc)
Memória helye (M:1, M:2, stb.)
Memória törlése/visszaállítása ("CLR")
Használatban lévő csatlakozó típusa (USB-A vagy USB-C)

MEGJEGYZÉS: Nincsenek a felhasználó által javítható alkatrészek a belsejében.

BIZTONSÁGI ÓVINTÉZKEDÉSEK

A teszter biztonságos üzemeltetése és szervizelése érdekében kövesse ezeket az utasításokat. Ezen figyelmeztetések figyelmen kívül hagyása súlyos sérülést vagy halált okozhat.

Ez a tesztelő NEM mutatja ki az 50 mA alatti áramerősséget, még akkor sem, ha az áthalad rajta.
MEGJEGYZÉS: A kijelző nulla áramerősséget fog mutatni.
NE használja a névleges feszültségen és áramerősségen kívül működő portokkal.
Minden használat előtt ellenőrizze a teszter működését egy ismert feszültség vagy áramerősség mérésével.
SOHA ne használja olyan áramkörön, amelynek feszültsége vagy áramerőssége meghaladja az eszközre vonatkozó maximális értékeket. Legyen óvatos, ha 25 V AC RMS vagy 60 V DC feletti feszültséggel dolgozik. Az ilyen feszültségek áramütésveszélyt jelentenek. A 24 V DC feletti feszültség károsítja a terméket. A kijelző "OVERLOAD" (TÚLTERHELÉS) feliratot fog mutatni ebben az állapotban, és a kimeneti port le lesz tiltva.
NE használja elektromos viharok idején vagy nedves időben.
NE használja, ha a teszter sérültnek tűnik.
Legyen óvatos, ha 25 V AC RMS vagy 60 V DC feletti feszültséggel dolgozik. Az ilyen feszültségek áramütésveszélyt jelentenek.
MEGJEGYZÉS: A 24 V DC feletti feszültség károsítja a terméket.
Mindig tartsa be a helyi és nemzeti biztonsági előírásokat. Használjon egyéni védőfelszerelést az áramütés és az ívkisülés okozta sérülések elkerülése érdekében, ahol veszélyes, feszültség alatt álló vezetők vannak kitéve.

NE kísérelje meg megjavítani ezt a tesztert. Nincsenek benne javítható alkatrészek.
NE módosítsa a tesztert semmilyen módon.
NE tegye ki szélsőséges hőmérsékletnek vagy magas páratartalomnak.
Ez a tesztelő NEM tudja figyelni a forrásportot, ha az alábbi feltételek bármelyike fennáll:
- Az USB port vagy a csatlakozó nincs megfelelően csatlakoztatva.
- A forráseszköz leáll. Egyes hordozható tárolóakkumulátorok automatikus leállítási vagy készenléti móddal rendelkeznek az energiatakarékosság érdekében, ha nem érzékelnek terhelést a lefelé irányuló eszközről.

SZIMBÓLUMOK A TESZTEREN

Fontos információ: Fontos, hogy a teszter felhasználói elolvassák, megértsék és kövessék az ebben a kézikönyvben található összes figyelmeztetést, óvintézkedést, biztonsági információt és utasítást a teszter használata előtt. Az utasítások be nem tartása halált vagy súlyos sérülést okozhat.

Figyelmeztetés – Áramütés veszélye

Ezt a terméket az Intertek függetlenül tesztelte, és megfelel a vonatkozó közzétett szabványoknak

: Megfelel az Európai Gazdasági Térség irányelveinek

- Egyesült Királyság megfelelőségértékelése

Használat előtt olvassa el az utasításokat

: USB

HASZNÁLATI UTASÍTÁSOK

FIGYELÉSI MÓD

MEGJEGYZÉS: Az USB-A bemenetet csak az USB-A kimenettel szabad használni. Az USB-C bemenetet csak az USB-C kimenettel szabad használni. Ez a termék nem USB-C – USB-A adapterként működik.

MEGJEGYZÉS: Az USB-A és az USB-C oldalak NEM használhatók egyidejűleg. Az első csatlakoztatott eszköz, legyen az USB-A vagy USB-C, a figyelt forrás lesz.

MEGJEGYZÉS: A bemeneti csatlakozót a feszültség alatt álló USB-eszközhöz kell csatlakoztatni, mielőtt a lefelé irányuló eszközt a kimeneti porthoz csatlakoztatná. A "lefelé irányuló eszköz" minden olyan eszközre vonatkozik, amely képes áramot felvenni USB-n keresztül.

Csatlakoztassa az ET920 egyik bemeneti csatlakozóját (USB-A vagy USB-C) a figyelt USB áramforráshoz (3. ÁBRA).
- Az LCD-képernyő bekapcsol a Klein Tools logó képernyőjével, és gyorsan az Alapértelmezett képernyőre vált (2. ÁBRA).
  MEGJEGYZÉS: USB-C esetén a lefelé irányuló eszközt csatlakoztatni kell az ET920 bekapcsolásához.
- Ha a forrásport feszültség alatt van, akkor csak egy élő feszültségértéket kell mutatnia a működési tartományon belül, 3-20V DC.
  MEGJEGYZÉS: A legtöbb USB port ~5V DC feszültséget ad le.
Csatlakoztassa a töltendő eszközt az ET920 kimeneti portjához (3. ÁBRA). A kijelző a tényleges értékeket mutatja (2. ÁBRA).
MEGJEGYZÉS: A "mAh" csak akkor áll vissza, ha a forrás le van választva.

TISZTÍTÁS

Győződjön meg arról, hogy a teszter le van választva a bemeneti és a kimeneti portról is. Használjon tiszta, száraz, puha, szöszmentes ruhát az egész egység letörléséhez.

NE használjon súrolószert vagy oldószert.

TÁROLÁS

Ne tegye ki magas hőmérsékletnek vagy páratartalomnak. Ha szélsőséges körülmények között tárolta a tesztert az Általános műszaki adatok részben említett határértékeken túl, használat előtt hagyja, hogy a teszter visszatérjen a normál üzemi körülmények közé.
