Manual Klein Tools ET920

Cuprins

SPECIFICAȚII GENERALE

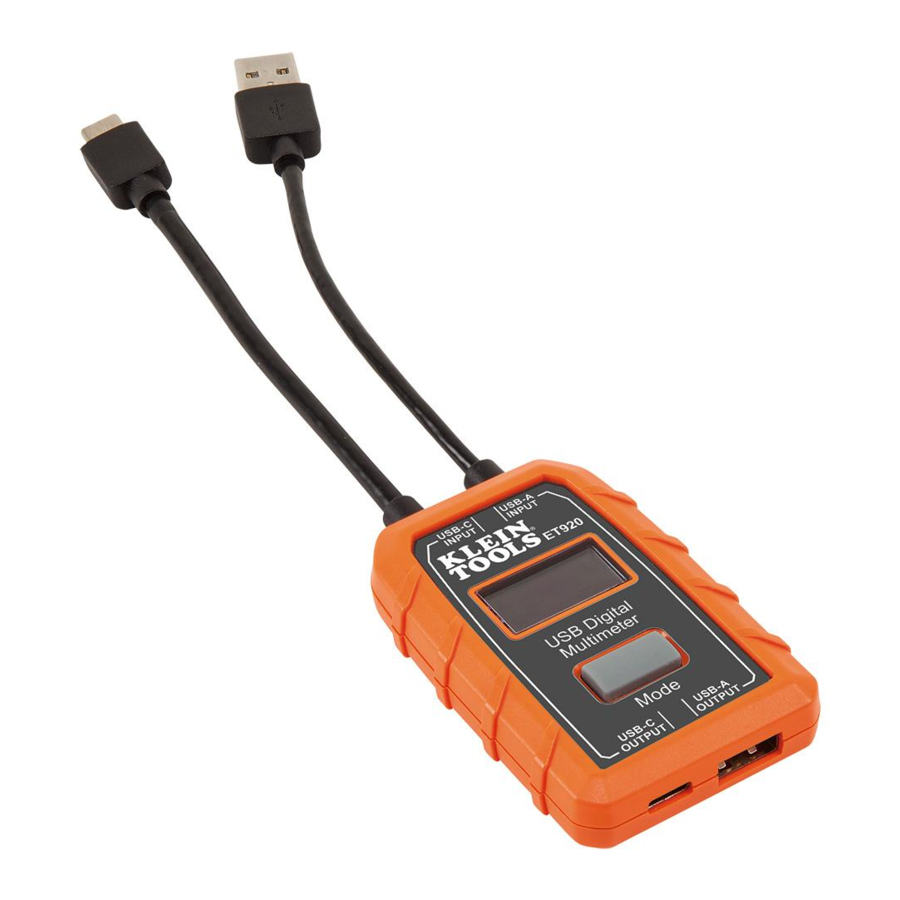

Klein Tools ET920 este un contor digital USB atât pentru porturile USB-A (Tip A), cât și pentru USB-C (Tip С) . Acesta măsoară și afișează cu acuratețe și fiabilitate tensiunea portului USB, curentul, capacitatea, energia și rezistența simultan. Poate funcționa cu orice port USB-A și majoritatea porturilor USB-C care au capacitatea de a furniza energie. Nu necesită baterii, deoarece extrage energie de la sursa de alimentare.

  • Interval de măsurare:
    • Tensiune: 3 până la 20 V DC, precizie +/- 1% (+/- 2 Bytes)
    • Curent: 0,05 până la 3A (Tip A), 0,05 până la 5A (Tip C), precizie +/- 1% (+/- 2 Bytes)
    • Încărcare livrată: 99.999 mAh MAX*
    • Energie livrată: 999 Wh MAX*
    • Rezistență: 400 MAX
    • Timp scurs: Până la 999 ore, 59 min, 59 sec*
      * Pe baza aspectului afișajului
  • Altitudine de operare și stocare: Până la 6562 ft. (2000 m)
  • Temperatură de operare și stocare: 14° până la 122°F (-10° până la 50°C)
  • Umiditate relativă: <95% fără condensare
  • Dimensiuni:
    • Tester: 2,95" × 1,96" × 0,6" (75 × 50 × 15 mm)
    • Cablu: Aproximativ 4" (100 mm)
  • Greutate: 1,7 oz. (49 g)
  • Grad de poluare: 2
  • Protecție la cădere: 6,6 ft. (2 m)
  • Protecție la pătrundere: IP20
  • Compatibilitate: Compatibil cu Qualcomm Quick Charge®
  • Standarde:
    Conform cu UL STD. 61010-1, 61010-2-030.
    Certificat conform CSA STD. C22.2 No. 61010-1, 61010-2-030.

Specificațiile pot fi modificate.

BUTOANE FUNCȚIONALE

  1. INTRARE sursă de alimentare (USB-A)
  2. INTRARE sursă de alimentare (USB-C)
  3. IEȘIRE sarcină (USB-A)
  4. IEȘIRE sarcină (USB-C)
  5. Buton Mod
  6. Afișaj LCD

BUTON MOD 5 (Comutare ecran/Stocare date/Resetare memorie)

Butonul Mod are trei scopuri:

  1. Comutați între ecrane (FIG. 2):
    De pe ecranul implicit, apăsarea și eliberarea o dată va comuta la Ecranul de memorie.
  2. Stocare date/memorie:
    Pentru a înregistra o citire în timpul unui eveniment de monitorizare live, apăsați și mențineți apăsat butonul Mode timp de 3 secunde. Eliberați butonul după ce locația de memorie (adică M:1A) clipește momentan pe ecran. Următorul set de citiri va fi stocat în următoarea locație disponibilă până când sunt utilizate toate cele 10 locații de memorie.
    avertisment NOTĂ: După ce toate cele 10 locații sunt utilizate, citirile ulterioare vor suprascrie cele 10 citiri stocate inițiale, începând cu M:1. Locația de memorie va reflecta tipul de conector utilizat atunci când datele au fost stocate (adică "M:1A" dacă este USB-A, "M:1C" dacă este USB-C).
    avertisment NOTĂ: Când vă aflați în ecranul Memorie, dacă butonul Mod nu este apăsat în 3 secunde, afișajul va reveni la ecranul implicit.
  3. Reapelare/Resetare memorie:
    Când vă aflați în ecranul Memorie, apăsarea repetată va trece prin toate cele 10 locații de memorie, începând cu M:1A sau M:1C. Trebuie să derulați prin toate cele 10 locații pentru a ieși.
    avertisment NOTĂ: Dacă nu au fost stocate date în memorie, apăsarea butonului Mod nu va face nimic. ET920 va afișa doar locațiile de memorie care conțin date stocate. Pentru a reseta sau șterge toate datele din memorie, apăsați și mențineți apăsat butonul Mod timp de 5 secunde din ecranul Memorie până când literele CLR clipesc în colțul din dreapta sus (FIG. 2). Toate datele din memorie vor fi șterse în toate cele 10 locații de memorie.

BUTOANE FUNCȚIONALE
FIG. 2

  1. Tensiune DC
  2. Curent DC
  3. Capacitate/Încărcare livrată (mAh)
  4. Energie livrată (Wh)
  5. Rezistență ( Ω )
  6. Timp scurs (Oră: Min: Sec)
  7. Locație memorie (M:1, M:2, etc)
  8. Ștergere/Resetare memorie ("CLR")
  9. Tip de conector utilizat (USB-A sau USB-C)

avertisment NOTĂ: Nu există piese reparabile de către utilizator în interior.

MĂSURI DE SIGURANȚĂ


Pentru a asigura operarea și întreținerea în siguranță a testerului, urmați aceste instrucțiuni. Nerespectarea acestor avertismente poate duce la vătămări grave sau deces.

  • Acest tester NU va afișa curent sub 50 mA, chiar dacă permite trecerea acestuia.
    avertisment NOTĂ: Afișajul va indica curent zero.
  • NU utilizați cu porturi care funcționează în afara tensiunii și curentului nominale.
  • Înainte de fiecare utilizare, verificați funcționarea testerului măsurând o tensiune sau un curent cunoscut.
  • NU utilizați NICIODATĂ pe un circuit cu tensiune sau curent care depășește valorile maxime specificate pentru acest dispozitiv. Fiți precaut când lucrați cu tensiuni peste 25V AC RMS sau 60V DC. Astfel de tensiuni prezintă un pericol de electrocutare. Tensiunea peste 24V DC va deteriora produsul. Afișajul va indica „SUPRAÎNCĂRCARE” în această condiție, iar portul de ieșire va fi dezactivat.
  • NU utilizați în timpul furtunilor electrice sau pe vreme umedă.
  • NU utilizați dacă testerul pare a fi deteriorat.
  • Fiți precaut când lucrați cu tensiuni peste 25V AC RMS sau 60V DC. Astfel de tensiuni prezintă un pericol de electrocutare.
    avertisment NOTĂ: Tensiunea peste 24V DC va deteriora produsul.
  • Respectați întotdeauna codurile de siguranță locale și naționale. Utilizați echipament personal de protecție pentru a preveni șocurile și rănile cauzate de arcuri electrice în cazul în care conductorii sub tensiune periculoși sunt expuși.

  • NU încercați să reparați acest tester. Nu există piese reparabile.
  • NU modificați acest tester în niciun fel.
  • NU expuneți la temperaturi extreme sau umiditate ridicată.
  • Acest tester NU va putea monitoriza un port sursă dacă apare oricare dintre următoarele condiții:
    • Portul sau mufa USB nu sunt conectate corect.
    • Dispozitivul sursă se oprește. Unele baterii de stocare portabile au moduri de oprire automată sau de așteptare pentru a economisi energie dacă nu este detectată nicio sarcină de la dispozitivul din aval.

SIMBOLURI PE TESTER

avertisment Informații importante: Este important ca utilizatorii acestui tester să citească, să înțeleagă și să respecte toate avertismentele, precauțiile, informațiile de siguranță și instrucțiunile din acest manual înainte de a utiliza acest tester. Nerespectarea instrucțiunilor ar putea duce la deces sau vătămări grave.

pericol de electrocutare Avertisment — Risc de electrocutare


Acest produs a fost testat independent de Intertek și îndeplinește standardele publicate aplicabile

: Conform cu directivele Spațiului Economic European

- Evaluarea conformității din Regatul Unit

informații Citiți instrucțiunile înainte de utilizare

: USB

INSTRUCȚIUNI DE OPERARE

MOD DE MONITORIZARE

avertisment NOTĂ: Intrare USB-A trebuie utilizată numai cu ieșire USB-A. Intrare USB-C trebuie utilizată numai cu ieșire USB-C. Acest produs nu funcționează ca un adaptor USB-C la USB-A.

avertisment NOTĂ: Laturile USB-A și USB-C NU POT fi utilizate simultan. Primul dispozitiv conectat, fie USB-A, fie USB-C, va fi sursa monitorizată.

avertisment NOTĂ: Mufa de intrare trebuie conectată la un dispozitiv USB alimentat înainte ca dispozitivul din aval să fie conectat la portul de ieșire. „Dispozitivul din aval” se referă la orice dispozitiv care are capacitatea de a extrage curent prin USB.

  1. Conectați unul dintre conectorii de intrare ai ET920 (USB-A sau USB-C) la sursa de alimentare USB care trebuie monitorizată (FIG. 3).
    • Ecranul LCD se va aprinde cu ecranul cu logo-ul Klein Tools și se va deplasa rapid la ecranul implicit (FIG 2).
      avertisment NOTĂ: Pentru USB-C, un dispozitiv din aval trebuie conectat pentru a porni ET920.
    • Dacă portul sursă are energie, ar trebui să afișeze doar o citire live a tensiunii în intervalul de funcționare, 3-20V DC.
      avertisment NOTĂ: Majoritatea porturilor USB furnizează ~5V DC.
  2. Conectați dispozitivul care este încărcat la portul de ieșire al ET920 (FIG. 3). Afișajul va indica citirile reale (FIG. 2).
    avertisment NOTĂ: "mAh" se resetează numai când sursa este deconectată.

CURĂȚARE

Asigurați-vă că testerul este deconectat atât de la portul de intrare, cât și de la portul de ieșire. Utilizați o cârpă curată, uscată, moale și fără scame pentru a șterge întreaga unitate.

  • NU utilizați detergenți abrazivi sau solvenți.

DEPOZITARE

Nu expuneți la temperaturi ridicate sau umiditate. După o perioadă de depozitare în condiții extreme care depășesc limitele menționate în secțiunea Specificații generale, permiteți testerului să revină la condițiile normale de funcționare înainte de utilizare.
