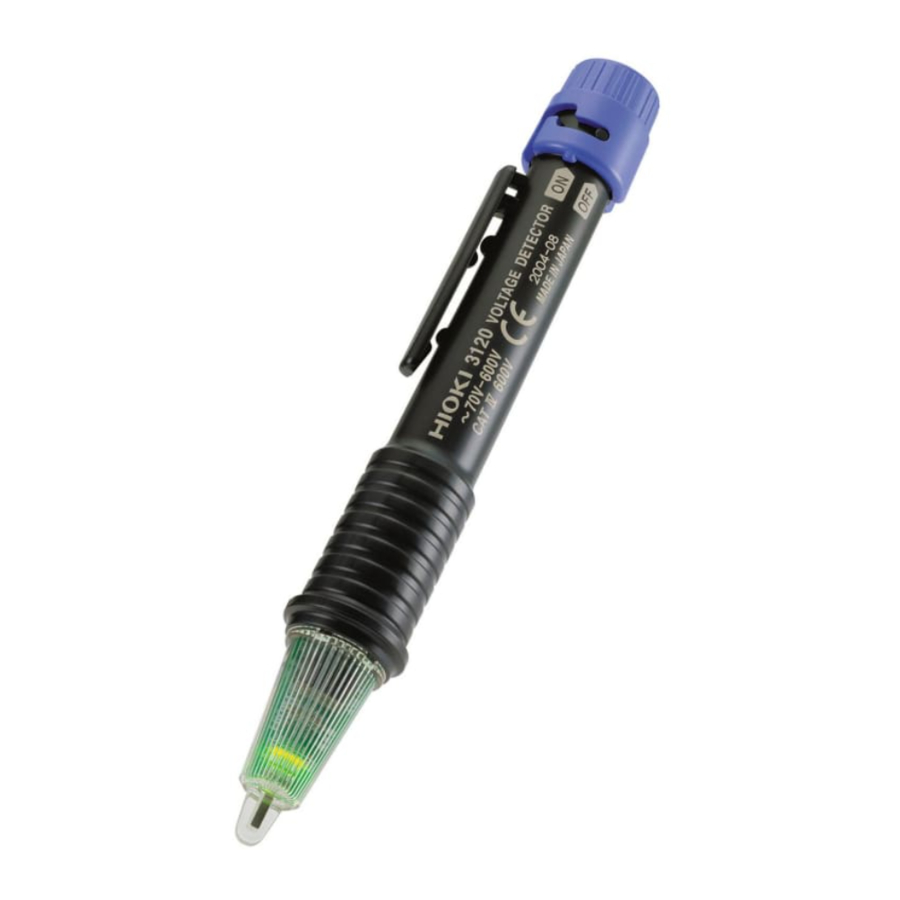

Hioki 3120 - Įtampos detektoriaus vadovas

Apžvalga

Šis bekontaktis įtampos detektorius leidžia patikrinti kintamosios srovės įtampos laidininko būklę per laidą arba kabelio apvalkalą.

Pirminė apžiūra

Gavę prietaisą, atidžiai apžiūrėkite, ar jis nebuvo pažeistas transportuojant. Jei pastebėjote pažeidimų arba jis neveikia pagal specifikacijas, susisiekite su savo pardavėju arba Hioki atstovu.

Priežiūra ir aptarnavimas

• Norėdami išvalyti prietaisą, švelniai nuvalykite jį minkštu skudurėliu, sudrėkintu vandeniu arba švelniu plovikliu. Niekada nenaudokite tirpiklių, tokių kaip benzenas, alkoholis, acetonas, eteris, ketonai, skiedikliai ar benzinas, nes jie gali deformuoti ir pakeisti korpuso spalvą.
• Jei atrodo, kad prietaisas veikia netinkamai, prieš kreipdamiesi į pardavėją arba Hioki atstovą, patikrinkite, ar baterijos nėra išsikrovusios.

Saugumas

Šiame vadove pateikiama informacija ir įspėjimai, būtini saugiam prietaiso naudojimui ir saugios jo būklės palaikymui. Prieš naudodami būtinai atidžiai perskaitykite šias saugos priemones.

Šis prietaisas sukurtas taip, kad atitiktų IEC 61010 saugos standartus, ir prieš išsiunčiant buvo kruopščiai patikrintas dėl saugos. Tačiau netinkamas naudojimas gali sukelti sužalojimus arba mirtį, taip pat sugadinti prietaisą. Prieš naudodami būtinai supraskite vadove pateiktas instrukcijas ir atsargumo priemones.
Mes neprisiimame jokios atsakomybės už nelaimingus atsitikimus ar sužalojimus, tiesiogiai nesusijusius su prietaiso defektais.

Saugos simbolis

	Vadove simbolis nurodo ypač svarbią informaciją, kurią vartotojas turėtų perskaityti prieš naudodamas prietaisą. Ant prietaiso atspausdintas simbolis rodo, kad prieš naudodamas atitinkamą funkciją, vartotojas turėtų peržiūrėti atitinkamą vadovo temą (pažymėtą simboliu ).
	Žymi dvigubos izoliacijos įrenginį.
	Žymi AC (kintamąją srovę).

Šie simboliai šiame vadove nurodo santykinę įspėjimų ir perspėjimų svarbą.

	Nurodo, kad netinkamas naudojimas kelia didelį pavojų, kuris gali sukelti sunkų sužalojimą arba mirtį vartotojui.
	Nurodo, kad netinkamas naudojimas kelia didelį pavojų, kuris gali sukelti sunkų sužalojimą arba mirtį vartotojui.
	Nurodo, kad netinkamas naudojimas gali sukelti sužalojimą vartotojui arba sugadinti įrenginį.
PASTABA	Nurodo patarimus, susijusius su prietaiso veikimu arba tinkamu naudojimu.

Matavimo kategorijos (Viršįtampių kategorijos)

Šis prietaisas atitinka CAT IV (600 V) saugos reikalavimus. Siekiant užtikrinti saugų matavimo prietaisų naudojimą, IEC 61010 nustato saugos standartus įvairioms elektros aplinkoms, suskirstytoms į CAT I–CAT IV kategorijas ir vadinamas matavimo kategorijomis.
Jos apibrėžiamos taip:
CAT I: Antrinės elektros grandinės, prijungtos prie kintamosios srovės elektros lizdo per transformatorių ar panašų įrenginį.
CAT II: Pirminės elektros grandinės įrangoje, prijungtoje prie kintamosios srovės elektros lizdo maitinimo laidu (nešiojami įrankiai, buitiniai prietaisai ir kt.)
CAT III: Sunkiosios įrangos (fiksuotų įrenginių) pirminės elektros grandinės, tiesiogiai prijungtos prie skirstymo skydo, ir tiektuvai nuo skirstymo skydo iki lizdų.
CAT IV: Grandinė nuo įvadinio kabelio iki įvado, iki elektros skaitiklio ir pirminio viršsrovių apsaugos įtaiso (skirstymo skydo).
Aukštesnio numerio kategorijos atitinka elektros aplinkas, kuriose yra didesnė momentinė energija.
Taigi matavimo prietaisas, skirtas CAT III aplinkai, gali atlaikyti didesnę momentinę energiją nei prietaisas, skirtas CAT II. Matavimo prietaiso naudojimas aplinkoje, pažymėtoje aukštesnio numerio kategorija nei ta, kuriai prietaisas yra skirtas, gali sukelti rimtą nelaimingą atsitikimą ir jo reikia kruopščiai vengti. Niekada nenaudokite CAT I matavimo prietaiso CAT II, III arba IV aplinkoje. Matavimo kategorijos atitinka IEC60664 standartų viršįtampių kategorijas.

Fiksuotas įrengimas

Naudojimo pastabos

Laikykitės šių atsargumo priemonių, kad užtikrintumėte saugų naudojimą ir gautumėte visą naudą iš įvairių funkcijų.

• Šis prietaisas skirtas naudoti patalpose. Jis gali būti naudojamas esant 0–40 °C temperatūrai, nepabloginant saugos.
• Šis prietaisas nėra skirtas būti visiškai atsparus vandeniui ar dulkėms. Nenaudokite jo ypač dulkėtoje aplinkoje arba ten, kur jis gali būti aptaškytas skysčiu. Tai gali sukelti pažeidimų.
• Kad nepažeistumėte prietaiso, transportuodami ir tvarkydami saugokite jį nuo fizinio smūgio. Ypač atsargiai venkite fizinio smūgio numetus.

PASTABA
Silpna žalia šviesa rodo išsikrovusią bateriją. Nedelsdami pakeiskite baterijas.

Veikimo patikrinimas ir įtampos aptikimas

Maksimali vardinė įtampa tarp įvesties gnybtų ir įžeminimo yra 600 V AC. Bandymas išmatuoti didesnę nei 600 V įtampą įžeminimo atžvilgiu gali sugadinti prietaisą ir sukelti sužalojimus.

PASTABA

• Žalias šviesos diodas rodo baterijos suvartojimą, bet negarantuoja prietaiso veikimo. Prieš naudodami būtinai patikrinkite jo veikimą naudodami žinomą maitinimo šaltinį (pvz., kintamosios srovės lizdą).
• 3120 įtampos detektorius veikia naudojant įjungtą kintamosios srovės grandinę. Jis neveiks naudojant įžemintą laidą arba neutralų tašką. Jei yra keli laidai, pvz., 2 fazių laidai ir 3 fazių laidai, atlikite įtampos aptikimą kiekviename laide atskirai.
• 3120 negali aptikti įtampos ekranuotame laide.
• Matavimo metu būtinai tvirtai suimkite 3120. Tačiau nelieskite dalies už barjero. Jis neatliks jokio aptikimo.
• Įsitikinkite, kad aptikimo elementas tinkamai liečiasi su matuojamu objektu. (Žr. dešinįjį paveikslą.)


Veikimo patikrinimas

Prieš naudodami būtinai patikrinkite toliau nurodytus dalykus, kad išvengtumėte elektros smūgio.

Aptikimas

Įjunkite jungiklį. Kai dega žalias šviesos diodas, priglauskite aptikimo elementą prie matuojamo objekto. Jei yra keli laidai, atlikite kiekvieno laido įtampos patikrinimą atskirai. (Patikrinkite kelis laidų ryšulio taškus.)

Jei užsidega raudonas šviesos diodas ir pasigirsta garsinis signalas.
Objektas yra įjungtas.

Jei vis dar dega žalias šviesos diodas
Objektas negali aptikti įtampos. (Jis nėra įjungtas arba įžeminimo potencialas yra mažesnis už matavimo įtampos diapazoną (70 V arba mažiau).)

Baterijų keitimas

• Pakeitę baterijas, prieš naudodami prietaisą, pakeiskite jungiklio dalį.
• Kad išvengtumėte sprogimo galimybės, nesujunkite baterijų trumpuoju jungimu, neišardykite ir nedeginkite.
• Tvarkykite ir išmeskite baterijas pagal vietinius įstatymus.
• Nemaišykite senų ir naujų baterijų arba skirtingų tipų baterijų. Be to, montuodami būkite atsargūs ir stebėkite baterijos poliškumą. Priešingu atveju gali pablogėti veikimas arba atsirasti pažeidimų dėl baterijos nutekėjimo.

PASTABA

• Naudokite R03 mangano bateriją arba LR03 šarminę bateriją.
• Po naudojimo visada išjunkite maitinimą (Turn OFF).

Baterijų keitimas

1. Išjunkite jungiklį.

2. Paspauskite ir laikykite nuspaudę jungiklį, tada pasukite jį prieš laikrodžio rodyklę, kad nuimtumėte jungiklio dalį.

3. Pakeiskite seną bateriją nauja. Montuodami naują bateriją patikrinkite, ar teisingas poliškumas.

4. Įdėkite jungiklio dalį atgal į vietą, laikydami ją nuspaudę ir pasukdami pagal laikrodžio rodyklę.


Specifikacijos

ATITIKTIES DEKLARACIJA

Gamintojo pavadinimas: HIOKI E.E. CORPORATION
Gamintojo adresas: 81 Koizumi, Ueda, Nagano 386-1192, Japonija
Produkto pavadinimas: ĮTAMPOS DETEKTORIUS
Modelio numeris: 3120

Aukščiau minėtas produktas atitinka šias produkto specifikacijas:

Saugumas: EN61010-1:2001

EMC: EN61326-2-2:2006
B klasės įranga
Nešiojama bandymų, matavimo ir stebėjimo įranga, naudojama žemos įtampos paskirstymo sistemose

Papildoma informacija:
Šis produktas atitinka Žemos įtampos direktyvos 2006/95/EB ir EMC direktyvos 2004/108/EB reikalavimus

HIOKI E.E. CORPORATION

PAGRINDINIS BIURAS
81 Koizumi, Ueda, Nagano 386-1192, Japonija
TEL +81-268-28-0562 / FAKS. +81-268-28-0568
El. paštas: os-com@hioki.co.jp URL http://www.hioki.com/

HIOKI USA CORPORATION
6 Corporate Drive, Cranbury, NJ 08512, JAV
TEL +1-609-409-9109 / FAKS. +1-609-409-9108
