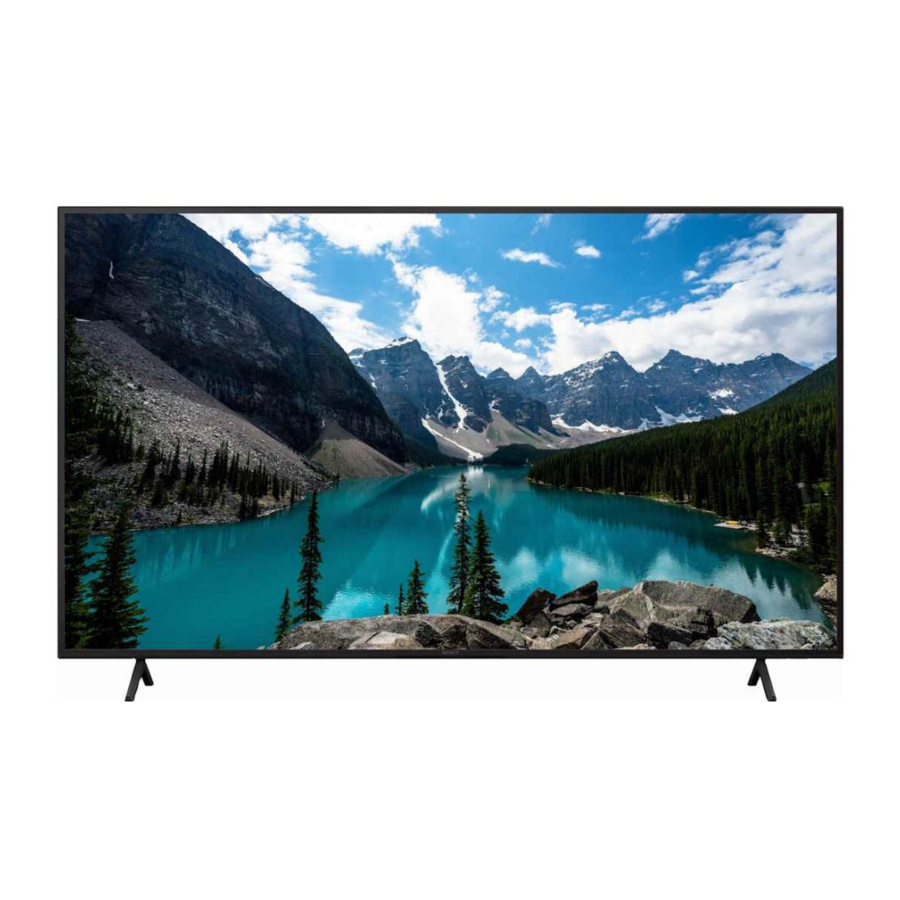

Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL vadovas

MODELIŲ SĄRAŠAI

ĮRANKIAI IR ĮRANGA

1. DAIKTŲ, KURIUOS REIKIA ATSINEŠTI, SĄRAŠAS

1. Atsuktuvas (pvz., Nr. 2 Phillips atsuktuvass).
2. Multimetras.
3. ESD riešo dirželiai.
4. Metalinė poveržlė (plokščia) arba moneta - galinio dangtelio nuėmimui.
   Storis: apie 1,5 mm
   Skersmuo: 20–25 mm (apvyniokite juosta (L=50 mm))
5. Liniuotė - galinio dangtelio nuėmimui.
   Plastikinė arba metalinė liniuotė (jei naudojate metalinę liniuotę, apvyniokite ją juosta (L=50 mm), kad neįbrėžtumėte)
6. Aptarnavimo vadovas

2. PASIRENKAMA ĮRANGA

1. Atsuktuvas (pvz., Nr. 0 Phillips atsuktuvass).
2. Dėklas detalėms, skirtas palaidiems varžtams ir smulkiems daiktams.
3. Žibintuvėlis.
4. Aptarnavimo vadovas

Paviršiuje montuojamoms detalėms / jungtims
Reikalingas karšto oro tipo lituoklis

IŠARDYMO VAIZDAS IR DALIŲ SĄRAŠAS 43"

GALINIS DANGTELIS

1. Atsukite varžtą nuo galinio ir kintamosios srovės dangtelio. (Kiekis: 4)
   VARŽTAS, +PSW M5X14


2. Atleiskite apatinį kabliuką (Kiekis: 4)
   1. Atkabinkite du kabliukus, kurie yra arčiausiai centro, vienu metu, kad neužsifiksuotų atgal.

   2. Suraskite abu kabliukus ir naudokite monetą arba įtaisą, kad atkabintumėte.


   3. Kabliuko padėčiai nustatyti galite naudoti veidrodį.

   4. Apvyniokite monetą juosta. (55 mm x 25 mm)

   5. Monetos storis yra maždaug 2 mm.
      Pastaba: kabliukų vietą žr. kitame puslapyje
      = Btm BC-Bezel kabliukas


2. Apatinio kabliuko padėtis.

3. Atleiskite kampinį kabliuką (Kiekis: 2)

   1. Atlaisvindami kabliuką, patraukite galinio dangtelio kampą ir įkiškite įtaisą.

   2. Įsitikinkite, kad įtaisas patrauktas atgal.

   3. Įkišdami įtaisą, nesisukite ant rėmelio.

      Pastaba:
      1. Liniuotė arba įtaisas kampiniam kabliukui atlaisvinti.
      2. Apvyniokite liniuotę juosta, kad neįbrėžtumėte
         =BC-Galinis dangtelio kabliukas
4. Nuimkite kairės pusės kabliuką. (Kiekis: 4)
   1. Suimkite galinį dangtelį ranka ir atkabinkite galinio dangtelio ir rėmelio kabliuką naudodami liniuotę arba įtaisą

   2. Išlenkite galinį dangtelį į išorę, kad atkabintumėte. Paremkite rinkinį ranka.


Pastaba:
Galinio korpuso ir galinio dangtelio kabliukas
Galinio dangtelio ir rėmelio kabliukas

5. Nuimkite dešinės pusės kabliuką. (Kiekis: 3)

   1. Atkabinkite šoninius kabliukus

   2. Patraukite galinį dangtelį žemiau šoninės jungties, kad atlaisvintumėte kabliukus

   3. Tęskite, kad atkabintumėte likusius šoninius kabliukus


Pastaba:
Galinio korpuso ir galinio dangtelio kabliukas
Galinio dangtelio ir rėmelio kabliukas
SJB kabliukas

6. Atleiskite viršutinės eilės kabliukus. (Kiekis: 4)

   1. Pakreipkite galinį dangtelį ir stumkite aukštyn kairėje arba dešinėje pusėje.
   2. Pakelkite galinį dangtelį nuo centro.

Kabliuko padėtis.

• Prieš išardydami ir surinkdami detales, padėkite televizorių į apačią ant stabilaus, lygaus paviršiaus.
• pažymėtos dalys yra kritinės saugos požiūriu. Pakeiskite tik nurodytu detalės numeriu.
• Detalėse yra konfidencialios informacijos. Griežtai laikykitės instrukcijų, kai komponentai yra remontuojami ir (arba) keičiami

\ (*) Detalės nėra sandėliuojamos, nes jų retai prireikia atliekant įprastą techninę priežiūrą. Užsakant šiuos komponentus, reikėtų tikėtis tam tikro vėlavimo.
\ Šiame skyriuje pateiktas paveikslėlis gali šiek tiek skirtis nuo faktinių rinkinių.
\ Šalia detalės esantis nuorodos numeris rodo išmontavimo seką.
\ Prieš išardydami atsukite varžtus. Prieš išardydami atjunkite jungtis

RINKINIO DALIŲ SĄRAŠAS

NUORODOS NR.	DALIES NR.	APRAŠYMAS	PASTABOS
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Spausdintinė plokštė, įskaitant kondensatorius
10	1-009-799-31	GL11B-STATINIS KEITIKLIS (TV)	Vidinis maitinimo šaltinis
12	1-016-899-11	LCD PANEL(B43WQ1)	Skystųjų kristalų ekranas

KITA DALIS

	1-012-952-21	C7L KINTAMOSIOS SROVĖS MAITINIMO LAIDO RINKINIAI (ES)	CEI (kabelis)
	1-012-956-11	C7L KINTAMOSIOS SROVĖS MAITINIMO LAIDO RINKINIAI (JK)	UKA (kabelis)

JUNGTIS

IŠARDYMO SCHEMA IR DALIŲ SĄRAŠAS 50"

GALINIS DANGTIS

1. Išimkite varžtą iš galinio ir kintamosios srovės dangtelio. (Kiekis: 4)
   VARŽTAS, +PSW M5X14

2. Atleiskite apatinį kabliuką (Kiekis: 6)
   1. Vienu metu atkabinkite du kabliukus, kurie yra arčiausiai centro, kad neužsifiksuotų atgal.

   2. Suraskite abu kabliukus ir atkabinkite juos moneta arba įrankiu.


   3. Kabliuko padėties nustatymui galima naudoti veidrodį.

   4. Apvyniokite monetą juosta. (55 mm x 25 mm)

   5. Monetos storis yra maždaug 2 mm.
      Pastaba: Kabliukų vietą žr. kitame puslapyje
      = Btm BC-Bezel kabliukas


2. Apatinio kabliuko padėtis.

3. Atleiskite kampinį kabliuką (Kiekis: 2)

   1. Atleidžiant kabliuką, patraukite galinio dangtelio kampą ir įkiškite įrankį.

   2. Įsitikinkite, kad įrankis traukiamas atgal.

   3. Įkišant įrankį, nesisukite ant rėmelio.

      Pastaba:
      1. Liniuotė arba įrankis kampiniam kabliukui atleisti.
      2. Apvyniokite liniuotę juosta, kad nesubraižytumėte
         =BC-galinio dangtelio kabliukas

4. Nuimkite kairės pusės kabliuką. (Kiekis: 5)
   1. Rankomis suimkite galinį dangtelį ir atkabinkite galinio dangtelio ir rėmelio kabliuką naudodami liniuotę arba įrankį

   2. Išlenkite galinį dangtelį į išorę, kad atkabintumėte. Laikykite rinkinį ranka.

      Pastaba:
      Galinio korpuso-galinio dangtelio kabliukas
      Galinio dangtelio-rėmelio kabliukas


5. Nuimkite dešinės pusės kabliuką. (Kiekis: 4)
   1. Atkabinkite šoninius kabliukus

   2. Patraukite galinį dangtelį žemiau šoninės jungties, kad atlaisvintumėte kabliukus

   3. Tęskite atkabindami likusius šoninius kabliukus

      Pastaba:
      Galinio korpuso-galinio dangtelio kabliukas
      Galinio dangtelio-rėmelio kabliukas
      SJB kabliukas


6. Atleiskite viršutinės eilės kabliukus. (Kiekis: 6)

   1. Pakreipkite galinį dangtelį ir stumkite aukštyn kairėje arba dešinėje pusėje.
   2. Pakelkite galinį dangtelį nuo centro.
      Kabliuko padėtis.


• Prieš išardydami ir surinkdami dalis, padėkite televizorių ekranu žemyn ant stabilaus, lygaus paviršiaus.
• ir užtušuotos dalys yra labai svarbios saugai. Pakeiskite tik nurodytu detalės numeriu.
• Dalys turi konfidencialios informacijos. Griežtai laikykitės instrukcijų taisydami ir (arba) keisdami komponentus.

\ (*) Dalys nėra sandėliuojamos, nes jų retai prireikia atliekant įprastą techninę priežiūrą. Užsakant šiuos komponentus reikėtų tikėtis tam tikro uždelsimo.
\ Šiame skyriuje pateiktas paveikslėlis gali šiek tiek skirtis nuo faktinių rinkinių.
\ Dalies numeris šalia dalies rodo išmontavimo seką.
\ Prieš išardydami atsukite varžtus. Prieš išardydami atjunkite jungtis

RINKINIO DALIŲ SĄRAŠAS

NUOR. NR.	DALIES NR.	APRAŠYMAS	PASTABOS
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Spausdintinė plokštė, įskaitant kondensatorius
10	1-010-536-41	GL16B-STATIC CONVERTER (TV)	Vidinis maitinimo šaltinis
12	1-016-900-11	LCD PANEL(B50WQ1)	Skystųjų kristalų ekranas

KITOS DALYS

1-012-952-21	C7L AC POWER CORD SETS (EU)	CEI (kabelis)
1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (kabelis)

JUNGTIS

IŠMONTAVIMO IR IŠĖMIMO ĮSPĖJIMAS 55"

GALINIS DANGTIS

1. Išimkite varžtą iš galinio ir kintamosios srovės dangtelio. (Kiekis: 5)
   VARŽTAS, +PSW M5X14

2. Atleiskite apatinį kabliuką (Kiekis: 6)
   1. Vienu metu atkabinkite du kabliukus, kurie yra arčiausiai centro, kad neužsifiksuotų atgal.

   2. Suraskite abu kabliukus ir atkabinkite juos moneta arba įrankiu.


   3. Kabliuko padėties nustatymui galima naudoti veidrodį.

   4. Apvyniokite monetą juosta. (55 mm x 25 mm)

   5. Monetos storis yra maždaug 2 mm.
      Pastaba: Kabliukų vietą žr. kitame puslapyje
      = Btm BC-Bezel kabliukas


2. Apatinio kabliuko padėtis.

3. Atleiskite kampinį kabliuką (Kiekis: 2)
   1. Atleidžiant kabliuką, patraukite galinio dangtelio kampą ir įkiškite įrankį.

   2. Įsitikinkite, kad įrankis traukiamas atgal.

   3. Įkišant įrankį, nesisukite ant rėmelio.

      Pastaba:
      1. Liniuotė arba įrankis kampiniam kabliukui atleisti.
      2. Apvyniokite liniuotę juosta, kad nesubraižytumėte
         =BC-galinio dangtelio kabliukas

   4. Nuimkite kairės pusės kabliuką. (Kiekis: 3)
      1. Rankomis suimkite galinį dangtelį ir atkabinkite galinio dangtelio ir rėmelio kabliuką naudodami liniuotę arba įrankį
      2. Išlenkite galinį dangtelį į išorę, kad atkabintumėte. Laikykite rinkinį ranka.
         Pastaba:
         Galinio korpuso-galinio dangtelio kabliukas
         Galinio dangtelio-rėmelio kabliukas
   5. Nuimkite dešinės pusės kabliuką. (Kiekis: 3)

      1. Atkabinkite šoninius kabliukus

      2. Patraukite galinį dangtelį žemiau šoninės jungties, kad atlaisvintumėte kabliukus

      3. Tęskite atkabindami likusius šoninius kabliukus

         Pastaba:
         Galinio korpuso-galinio dangtelio kabliukas
         Galinio dangtelio-rėmelio kabliukas
         SJB kabliukas
   6. Atleiskite viršutinės eilės kabliukus. (Kiekis: 6)

      1. Pakreipkite galinį dangtelį ir stumkite aukštyn kairėje arba dešinėje pusėje.
      2. Pakelkite galinį dangtelį nuo centro.
         Kabliuko padėtis.


   SPROGIMO VAIZDAS IR DALIŲ SĄRAŠAS 55"

   • Prieš išardydami ir surinkdami dalis, padėkite televizorių žemyn ant stabilaus, lygaus paviršiaus.
   • ir užtušuotos dalys yra labai svarbios saugai. Pakeiskite tik nurodytu detalės numeriu.
   • Dalys turi konfidencialios informacijos. Griežtai laikykitės instrukcijų, kai remontuojami ir (arba) keičiami komponentai

   \ (*) Dalys nėra sandėliuojamos, nes jų retai prireikia įprastam aptarnavimui. Užsakant šiuos komponentus reikėtų tikėtis tam tikrų vėlavimų.
   \ Šiame skyriuje pateiktas paveikslėlis gali šiek tiek skirtis nuo tikrųjų rinkinių.
   \ Šalia detalės esantis nuorodos numeris rodo išardymo seką.
   \ Prieš išardydami atsukite varžtus. Prieš išardydami atjunkite jungtis


   RINKINIO DALIŲ SĄRAŠAS

   NUOR. NR.	DALIES NR.	APRAŠYMAS	PASTABOS
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Spausdintinė plokštė, įsk. kondensatorius
   12	1-004-422-22	GL01B-STATIC CONVERTER (TV)	Vidinis maitinimo šaltinis
   14	1-016-901-11	LCD PANEL(B55WQ1)	Skystųjų kristalų ekranas

   KITOS DALYS

   1-844-936-12	AC INLET CABLE	ES (iš 2 dalių) [TV pusė]
   1-002-007-11	C17 AC CORD SET(SWISS)	ES (iš 2 dalių) [kintamosios srovės kištuko pusė, Šveicarija] (kabelis)
   1-912-832-11	POWER-SUPPLY CORD SET(EU)	ES (iš 2 dalių) [kintamosios srovės kištuko pusė, Europa] (kabelis)
   1-912-983-12	POWER-SUPPLY CORD (CONN.)	UKA (iš 1 dalies)

   JUNGTIS


   NUOR. NR.	DALIES NR.	APRAŠYMAS	PASTABOS
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-501-33	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   IŠMONTAVIMO IR IŠĖMIMO ĮSPĖJIMAS 65"

   GALINIS DANGTELIS

   1. Atsukite varžtą nuo galinio ir kintamosios srovės dangtelio. (Kiekis: 5)
      SCREW, +PSW M5X14

   2. Atleiskite apatinį kabliuką (kiekis: 8)
      1. Atkabinkite du kabliukus, kurie yra arčiausiai centro, kad neužsifiksuotų atgal.

      2. Suraskite abu kabliukus ir naudokite monetą arba šabloną, kad atkabintumėte.

      3. Kabliuko padėties nustatymui galite naudoti veidrodį.

      4. Apvyniokite monetą juosta. (55 mm x 25 mm)

      5. Monetos storis apytiksliai 2 mm.
         Pastaba: Kabliukų vietą žr. kitame puslapyje

         = Btm BC-Bezel Hook

   2. Apatinio kabliuko padėtis.

   3. Atleiskite kampinį kabliuką (kiekis: 2)
      1. Atlaisvinant kabliuką, patraukite galinio dangtelio kampą ir įkiškite šabloną.

      2. Įsitikinkite, kad šablonas patrauktas atgal.

      3. NEGALIMA sukiotis ant rėmelio įkišant šabloną.

         Pastaba:
         1. Liniuotė arba šablonas kampiniam kabliukui atleisti.
         2. Apvyniokite liniuotę juosta, kad neįbrėžtumėte
            =BC-Rear Cover Hook

   4. Nuimkite kairiosios pusės kabliuką. (Kiekis: 4)
      1. Suimkite galinį dangtelį ranka ir atkabinkite galinio dangtelio ir rėmelio kabliuką naudodami liniuotę arba šabloną

      2. Išlenkite galinį dangtelį į išorę, kad atkabintumėte. Paremkite rinkinį ranka.

         Pastaba:
         Back Chassis-Rear Cover Hook
         Rear Cover-Bezel Hook

   5. Nuimkite dešinės pusės kabliuką. (Kiekis: 4)
      1. Atkabinkite šoninius kabliukus

      2. Patraukite galinį dangtelį žemiau šoninės lizdo, kad atlaisvintumėte kabliukus

      3. Pereikite prie likusių šoninių kabliukų atkabinti

         Pastaba:
         Back Chassis-Rear Cover Hook
         Galinis dangtelis-rėmelio kabliukas
         SJB kabliukas

   6. Atleiskite viršutinės eilės kabliukus. (Kiekis: 7)

      1. Pakreipkite galinį dangtelį ir stumkite aukštyn kairėje arba dešinėje pusėje.
      2. Pakelkite galinį dangtelį nuo centro.
         Kabliuko padėtis.


   SPROGIMO VAIZDAS IR DALIŲ SĄRAŠAS 65"

   • Prieš išardydami ir surinkdami dalis, padėkite televizorių žemyn ant stabilaus, lygaus paviršiaus.
   • ir užtušuotos dalys yra labai svarbios saugai. Pakeiskite tik nurodytu detalės numeriu.
   • Dalys turi konfidencialios informacijos. Griežtai laikykitės instrukcijų, kai remontuojami ir (arba) keičiami komponentai

   \ (*) Dalys nėra sandėliuojamos, nes jų retai prireikia įprastam aptarnavimui. Užsakant šiuos komponentus reikėtų tikėtis tam tikrų vėlavimų.
   \ Šiame skyriuje pateiktas paveikslėlis gali šiek tiek skirtis nuo tikrųjų rinkinių.
   \ Šalia detalės esantis nuorodos numeris rodo išardymo seką.
   \ Prieš išardydami atsukite varžtus. Prieš išardydami atjunkite jungtis


   RINKINIO DALIŲ SĄRAŠAS

   NUOR. NR.	DALIES NR.	APRAŠYMAS	PASTABOS
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Spausdintinė plokštė, įsk. kondensatorius
   12	1-004-423-61	GL02P-STATIC CONVERTER (TV)	Vidinis maitinimo šaltinis
   14	1-016-902-11	LCD PANEL(B65WQ1)	Skystųjų kristalų ekranas

   KITOS DALYS

   1-012-952-21	C7L AC POWER CORD SETS (EU)	ES (kabelis)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (kabelis)

   JUNGTIS


   NUOR. NR.	DALIES NR.	APRAŠYMAS	PASTABOS
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-513-34	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   IŠARDYMO IR PAŠALINIMO ĮSPĖJIMAS 75"

   GALINIS DANGTIS

   1. Nuimkite varžtą nuo galinio ir kintamosios srovės dangtelio. (Kiekis: 5)
      VARŽTAS, +PSW M5X14

   2. Atlaisvinkite apatinį kabliuką (Kiekis: 8)
      1. Atkabinkite du kabliukus, kurie yra arčiausiai centro vienu metu, kad neužsifiksuotų atgal.

      2. Suraskite abu kabliukus ir naudokite monetą arba įrankį, kad atkabintumėte.

      3. Galite naudoti veidrodį, kad padėtumėte nustatyti kabliuko padėtį.

      4. Apvyniokite monetą juosta. (55 mm x 25 mm)

      5. Monetos storis apytiksliai 2 mm.


   Pastaba: kabliukų vietą žiūrėkite kitame puslapyje.
   = Btm BC-Bezel kabliukas


   2. Apatinio kabliuko padėtis.

   3. Atlaisvinkite kampinį kabliuką (Kiekis: 2)
      1. Atlaisvindami kabliuką, patraukite galinio dangtelio kampą ir įkiškite įrankį.

      2. Įsitikinkite, kad įrankis traukiamas atgal.

      3. Įkišdami įrankį, NEGALIMA sukiotis ant rėmelio.

         Pastaba:
         1. Liniuotė arba įrankis kampiniam kabliukui atlaisvinti.
         2. Apvyniokite liniuotę juosta, kad nesubraižytumėte
            =BC-Galinio dangtelio kabliukas

   4. Nuimkite kairės pusės kabliuką. (Kiekis: 2)
      1. Suimkite galinį dangtelį ranka ir atkabinkite galinio dangtelio – rėmelio kabliuką naudodami liniuotę arba įrankį.

      2. Atlenkite galinį dangtelį į išorę, kad atkabintumėte. Palaikykite rinkinį ranka.

         Pastaba:
         Galinio korpuso-galinio dangtelio kabliukas
         Galinio dangtelio-rėmelio kabliukas

   5. Nuimkite dešinės pusės kabliuką. (Kiekis: 2)
      1. Atkabinkite šoninius kabliukus

      2. Patraukite galinį dangtelį žemiau šoninės jungties, kad atlaisvintumėte kabliukus

      3. Tęskite atkabinti likusius šoninius kabliukus

         Pastaba:
         Galinio korpuso-galinio dangtelio kabliukas
         Galinio dangtelio-rėmelio kabliukas
         SJB kabliukas

   6. Atlaisvinkite viršutinės eilės kabliukus. (Kiekis: 8)

      1. Pakreipkite galinį dangtelį ir stumkite į viršų iš kairės arba dešinės pusės.
      2. Pakelkite galinį dangtelį nuo centro.
         Kabliuko padėtis.


   IŠSAMI APŽVALGA IR DALIŲ SĄRAŠAS 75"

   • Prieš išardydami ir surinkdami dalis, padėkite televizorių ekranu žemyn ant stabilaus, lygaus paviršiaus.
   • ir užtušuotos dalys yra labai svarbios saugai. Pakeiskite tik nurodytu dalies numeriu.
   • Dalys turi konfidencialią informaciją. Griežtai laikykitės instrukcijų, kai komponentai remontuojami ir (arba) keičiami

   \ (*) Dalių nėra sandėlyje, nes jų retai reikia atliekant įprastą techninę priežiūrą. Užsakant šiuos komponentus reikėtų tikėtis tam tikrų vėlavimų.
   \ Šiame skyriuje pateiktas paveikslėlis gali šiek tiek skirtis nuo faktinių rinkinių.
   \ Dalies numeris šalia dalies nurodo išardymo seką.
   \ Prieš išardydami atsukite varžtus. Prieš išardydami atjunkite jungtis


   KOMPLEKTO DALIŲ SĄRAŠAS

   NUOR. NR.	DALIES NR.	APRAŠYMAS	PASTABOS
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Spausdintinė plokštė, įskaitant kondensatorius
   13	1-009-802-21	GL14P-STATIC CONVERTER (TV)	Vidinis maitinimo šaltinis
   15	1-016-903-11	LCD PANEL(B75WQ1)	Skystųjų kristalų ekranas

   KITOS DALYS

   1-012-952-21	C7L AC POWER CORD SETS (EU)	ES (kabelis)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (kabelis)

   JUNGTIS


   NUOR. NR.	DALIES NR.	APRAŠYMAS	PASTABOS
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-514-13	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   SAUGOS PASTABOS

   Įspėjimai ir atsargumo priemonės.

   1.
      Šios aptarnavimo instrukcijos skirtos tik kvalifikuotiems aptarnavimo specialistams.
   2. Kad sumažintumėte elektros smūgio riziką, neatlikite jokių aptarnavimo darbų, išskyrus tuos, kurie nurodyti naudojimo instrukcijose, nebent esate kvalifikuotas tai daryti.
   3.
      Aptarnavimo metu, siekiant išvengti galimo elektros smūgio pavojaus dėl įtampingo korpuso, reikia naudoti izoliacinį transformatorių. Šio imtuvo korpusas tiesiogiai prijungtas prie kintamosios srovės maitinimo linijos. Pakeičiamas saugiklis turi būti neutralus maitinimo šaltiniui. Keičiant saugiklį, maitinimas turi būti atjungtas, kad fazių laidininkai būtų išjungti. (*Išskyrus kintamosios srovės ADAPTERĮ, nes jis nepakeičia vidinio saugiklio.)
   4. Televizoriaus NEŠIMAS: būtinai laikykitės šių nurodymų, kad apsaugotumėte savo turtą ir išvengtumėte rimtų sužalojimų:
   • Neškite televizorių su pakankamu kiekiu žmonių; didesniems televizoriams reikia dviejų ar daugiau žmonių.
   • Teisingas rankų padėtis nešant televizorių yra labai svarbi saugumui ir siekiant išvengti žalos.
   5. SU SAUGA SUSIJĘ KOMPONENTAI

      Komponentai, pažymėti šešėliavimu ir ženklu išplėstiniuose vaizduose ir dalių sąraše, yra labai svarbūs saugiam veikimui. Pakeiskite šiuos komponentus SONY dalimis, kurių dalių numeriai nurodyti šiame vadove arba SONY paskelbtuose papildymuose. Šiame vadove nurodomi grandinės reguliavimai, kurie yra labai svarbūs saugiam veikimui. Laikykitės šių procedūrų, kai pakeičiami svarbūs komponentai arba įtariamas netinkamas veikimas.
   6. SVARBUS PRIMINIMAS DĖL TELEVIZORIAUS PAGRINDINĖS PLOKŠTĖS PAKEITIMO:
      Aptarnavimo centrai privalo patvirtinti televizoriaus sistemos informaciją po kiekvieno remonto, atlikto pakeitus pagrindinę plokštę. Kai pakeičiama televizoriaus pagrindinė plokštė, į atmintį turi būti iš naujo įvestas teisingas televizoriaus modelis ir serijos numeris. Tai PRIVALOMA procedūra, kurią turi taikyti kiekvienas aptarnavimo centras. Peržiūrėkite šio aptarnavimo vadovo skyrių ADJUSTMENT (REGULIAVIMAS), kad sužinotumėte, kaip nustatyti modelio numerį ir serijos numerį aptarnavimo režimu.


   LCD skydelio naudojimas.
   Remontuodami LCD skydelį, įsitikinkite, kad esate įžemintas apyranke.
   Remontuojant LCD skydelį ant sienos, skydelis turi būti pritvirtintas naudojant 4 tvirtinimo angas ant galinio dangtelio.

   1. Nespauskite skydelio ar rėmo krašto, kad išvengtumėte elektros smūgio rizikos.
   2. Nebrėžkite ir nespauskite skydelio jokiais aštriais daiktais.
   3. Nepalikite modulio aukštoje temperatūroje arba didelės drėgmės vietose ilgam laikui.
   4. Nelaikykite LCD skydelio tiesioginiuose saulės spinduliuose.
   5. Venkite kontakto su vandeniu. Tai gali sukelti trumpąjį jungimą modulyje.
   6. Keisdami foninį apšvietimą, atjunkite kintamosios srovės maitinimą.
   7. Visada valykite LCD skydelį minkštu audiniu.
   8. Atsargiai elkitės su foninio apšvietimo grandinės laidais ar jungtimis. Pažeidus laidus gali įvykti trumpasis jungimas.
   9. Saugokite skydelį nuo ESD, kad nepažeistumėte elektroninės grandinės (C-MOS).
   10. Remonto metu NEGALIMA įjungti maitinimo arba deginimo laikotarpio ilgiau nei 1 valandą, kai televizorius yra nukreiptas žemyn ant audinio. Žr. 1 pav.


   Kad sumažintumėte vaizdo išlaikymo riziką:

   • Užpildykite ekraną pakeisdami [Wide mode] (platus režimas), kad pašalintumėte juodus stulpelius. Pasirinkite [Wide mode] (platus režimas), o ne [Normal] (normalus).
   • Išjunkite OSD (ekraninį rodinį) paspausdami DISPLAY (EKRANAS) mygtuką ir išjunkite meniu iš prijungtos įrangos. Norėdami gauti daugiau informacijos, skaitykite prijungtos įrangos naudojimo vadovus.
   • Venkite statinių vaizdų su ryškiomis spalvomis (įskaitant baltą), laikrodžių ar logotipų rodymo bet kurioje ekrano dalyje.
   • Nustatykite vaizdo nustatymus pagal aplinkos sąlygas. Standartinis vaizdas rekomenduojamas naudoti namuose ir žiūrint turinį, kuriame dažnai rodomi stočių logotipai ir kt. Televizorius turi šias funkcijas, padedančias sumažinti / užkirsti kelią vaizdo išlaikymui. Paspauskite HOME (PAGRINDINIS) mygtuką, tada pasirinkite [Settings] (nustatymai) – [Picture & Display] (vaizdas ir ekranas) – [Expert panel settings] (ekspertų skydelio nustatymai) – norima parinktis.

   Skydelio atnaujinimas
   Skydelio atnaujinimas bus automatiškai paleistas, kad būtų sureguliuotas televizoriaus ekrano vienodumas po to, kai jis bus naudojamas ilgą laiką. Skydelio atnaujinimą taip pat galima atlikti rankiniu būdu ir jį reikėtų naudoti tik tuo atveju, jei vaizdo išlaikymas yra labai pastebimas arba matote šį pranešimą: [Panel refresh did not finish...] (skydelio atnaujinimas nebaigtas...)


   • Skydelio atnaujinimo funkcija gali paveikti skydelį. Kaip nuorodą, atlikite skydelio atnaujinimą tik kartą per metus, neatlikite jo daugiau nei kartą per metus, nes tai gali paveikti tinkamą skydelio naudojimo laiką.
   • Skydelio atnaujinimas trunka apie vieną valandą.
   • Atnaujinant skydelį ekrane gali būti rodoma balta linija, tai nėra televizoriaus gedimas.
   • Skydelio atnaujinimas veiks tik tada, kai kambario temperatūra bus tarp 10–40 ºC.

   Pikselių poslinkis.
   Automatiškai perkelia vaizdą ekrane, kad būtų išvengta vaizdo išlaikymo.

   Kita funkcija.
   Ekrano ryškumas automatiškai sumažinamas, kai rodomi statiniai vaizdai, laikrodžiai, ryškios spalvos ar logotipai ir kt.

   Atsargumo priemonės_dėl_plokštės_naudojimo.

   Dėl IC, sumontuoto ant plokštės, naudojimo atsiras šios problemos

   • Litavimo įtrūkis dėl pagrindo apdorojimo (įtempio).
   • IC gedimas dėl statinės elektros (ESD).

   Remontuojant televizorių kliento namuose ar aptarnavimo stotyje arba remontuojant defektinę plokštę, atkreipkite dėmesį į plokštės naudojimą.

   Pagrindas, kuriam reikia skirti dėmesį naudojimui:

   • Pagrindinė plokštė (B** plokštė)
   • Galutinė plokštė (D** plokštė)

   ※ Ką pasiruošti iš anksto.
   E SD riešo dirželis.


   ※
   ESD riešo dirželis turi būti tikrinamas kasdien.
   Naudokite multimetrą, kad įsitikintumėte, jog ESD riešo dirželio varža yra gera.
   (R=750K omų iki 35 megaomų)

   ESD pagalvėlė / lakštas
   Naudokite maišelį, kuriame yra plokštė, arba specialią sėdynę


   1. Atsargumo priemonės dėl plokštės naudojimo (įtempio). Būtinai laikykitės šių nurodymų.
      1. Laikykite plokštę abiem rankomis

      2. Nelaikykite / nestumkite radiatoriaus

   3. Elkitės atsargiai. Nesūpuokite

   4. Nepriklausomai nuo to, ar plokštė yra gera, ar defektinė, visada lėtai uždėkite ją ant ESD pagalvėlės / lakšto.

   5. Nedėkite vienos ant kitos

   2. Atsargumo priemonės dėl plokštės naudojimo (ESD). Būtinai laikykitės šių nurodymų
      1. Nuėmę galinį dangtelį, nelieskite plokštės

      2. Naudokite ESD riešo dirželį


   ※ Riešo dirželio montavimo pavyzdys.
   Prašome prijungti spaustuką prie metalinės televizoriaus c hass is dalies, kai riešo juosta yra įžeminta. Žemiau pateikiamas kiekvieno modelio įžeminimo pavyzdys.

   ※
   ESD riešo dirželis turi būti tikrinamas kasdien. Naudokite multimetrą, kad įsitikintumėte, jog ESD riešo dirželio varža yra gera. (R=750K omų iki 35 megaomų)

   3. Laikydami plokštę, neatsitrenkite į plastikinę dalį ar nelieskite jos. Išėmę defektinę plokštę iš televizoriaus, įdėkite ją į ESD maišelį.

   4. Nedėkite tiesiai ant grindų kilimėlio / kilimo. Ir visada uždėkite jį ant ESD pagalvėlės



   Apie ličio bateriją.

   1. Sprogimo pavojus, jei baterija pakeista netinkamai. Pakeiskite tik tokio paties arba lygiaverčio tipo baterija.
   2. Pažeistos išorinės korpuso baterijos negalima liesti vandens.

   Saugos patikrinimas
   Ištaisę pirminę aptarnavimo problemą, prieš atiduodami aparatą klientui, atlikite šiuos saugos patikrinimus:-

   1. Patikrinkite savo remonto vietą, ar nėra neatlitų arba prastai atlitų litavimo jungčių. Patikrinkite visą plokštės paviršių, ar nėra litavimo purslų ir tiltelių.
   2. Patikrinkite plokščių tarpusavio laidus, kad įsitikintumėte, jog jokie laidai nėra prispausti arba nesiliečia su didelio galingumo rezistoriais.
   3. Patikrinkite, ar visi valdymo rankenėlės, skydai, dangteliai, įžeminimo dirželiai ir tvirtinimo detalės buvo pakeisti. Įsitikinkite, kad pakeitėte visus izoliatorius.
   4. Ieškokite neteisėtų atsarginių dalių, ypač tranzistorių, kurie buvo įdiegti ankstesnio remonto metu. Nurodykite juos klientui ir rekomenduokite juos pakeisti.
   5. Ieškokite dalių, kurios rodo akivaizdžius gedimo požymius, net jei jos veikia. Nurodykite jas klientui ir rekomenduokite jas pakeisti.
   6. Patikrinkite maitinimo laidus, ar nėra įtrūkimų ir pažeidimų. Rekomenduokite klientui pakeisti bet kokį tokį maitinimo laidą.
   7. Patikrinkite antenos gnybtus, metalinius apvadus, metalizuotas rankenėles, varžtus ir visas kitas atviras metalines dalis, ar nėra kintamosios srovės nuotėkio. Patikrinkite nuotėkio testą, kaip aprašyta toliau.
   8. Saugumo sumetimais draudžiama remontuoti maitinimo plokštę ir (arba) keitiklio plokštę.

   Nuotėkio testas.
   (Siekiant apsaugoti nuo elektros smūgio, kai klientas paliečia gnybtą). Nuotėkio srovę galima išmatuoti V: voltmetru arba osciloskopu (vidutinė kvadratinė arba didžiausia vertė).
   Stabilizuotas maitinimo šaltinio prietaisas ir izoliuotas įtampos transformatorius:
   Naudokite per didelę srovės talpą, o izoliuotam įtampos transformatoriui nereikia naudoti stabilizuotos maitinimo įrangos. RMS voltmetro specifikacija: Įėjimo varža > 1 megaomas, įėjimo talpa < 200 pF, dažnių diapazonas: 15 Hz – 1 MHz. Žr. 2 pav. Izoliuoto tipo voltmetras (FLUKE 8921A ir tt *1). *1 Nenaudokite FLUKE 8920A, kuris diodu prijungtas prie apsauginio įžeminimo. # Matavimo prietaiso nuotėkio srovė yra mažesnė nei 10 μArms, kai bandomojo įrenginio kintamosios srovės kištukas yra atidarytas. # Nustatykite šią sąlygą ir įjunkite aparatą. Taikoma įtampa: nominali įėjimo įtampa (aprašymas firminėje lentelėje). # Išmatuokite nuotėkio srovę tarp vieno fazės laidininko ir neutralaus laidininko gnybtui A ir gnybtui B. Perskaitykite rms vertę, tada apskaičiuokite didžiausią vertę PEAK VALUE =√2 RMS VALUE. Laikykitės šio reikalavimo. II klasės įranga (2 kontaktų kištukas): kiekvienam gnybtui blogiausia matavimo vertė neturi viršyti kintamosios srovės 350 uA didžiausios vertės).
   Pastaba: įskaitant kintamosios srovės adapterį, kintamosios srovės adapterio / nuolatinės srovės įrenginio derinį.


   Kaip rasti gerą įžeminimą.

   1. Šalto vandens vamzdis yra garantuotas įžeminimas; dangtelio plokštės tvirtinimo varžtas ant daugumos kintamosios srovės lizdų dėžučių taip pat yra įžemintas.
   2. Jei tvirtinimo varžtas turi būti naudojamas kaip įžeminimas, patikrinkite, ar jis yra įžemintas, išmatuodami varžą tarp jo ir šalto vandens vamzdžio ommetru. Rodmuo turi būti nulis omų.
   3. Jei šalto vandens vamzdis nėra pasiekiamas, prijunkite 60–100 vatų problemų šviesą (ne neoninę lempą) tarp karštos lizdo pusės ir tvirtinimo varžto. Jei reikia, pabandykite abu lizdus, kad nustatytumėte karštą pusę ant linijos; lempa turėtų šviesti įprastu ryškumu, jei varžtas yra įžeminimo potencialas (žr. 3 pav.).


   Informacija apie bešvinį
   Šiuose modeliuose naudojamos grandinės plokštės buvo apdorotos naudojant bešvinį litavimą. Plokštės identifikuojamos pagal LF logotipą, esantį šalia plokštės pavadinimo.

   Šių plokščių aptarnavimas reikalauja specialių atsargumo priemonių. Primygtinai rekomenduojama naudoti bešvinio litavimo medžiagą, kad būtų užtikrinta optimali naujų litavimo jungčių kokybė.

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL vadovas

Prieinamos kalbos
