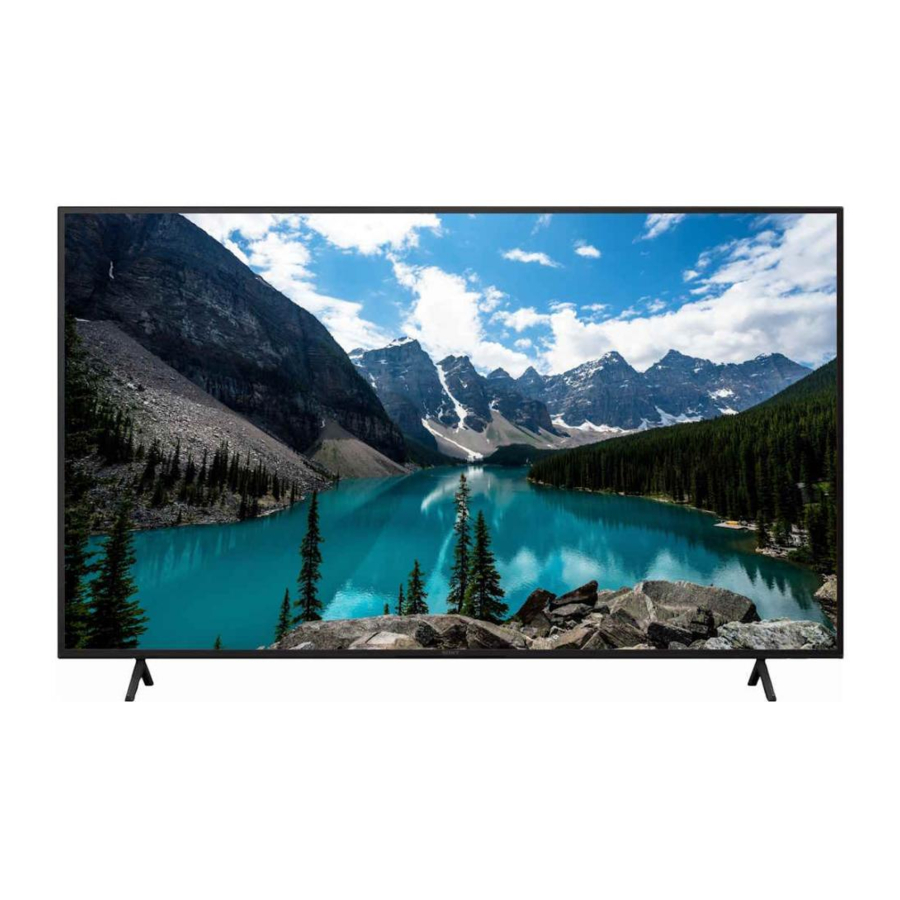

Manuali për Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

LISTA E MODELEVE

MJETE DHE PAJISJE

1. LISTA E OBJEKTEVE QË DUHEN MARRË

1. Kaçavidë (p.sh., Kaçavidë #2 Phillips).
2. Multimetër.
3. Rripa ESD W rist.
4. Rondelë metalike (e sheshtë) ose monedhë - për të hequr kapakun e pasmë.
   Trashësia: afërsisht 1,5 mm
   Diametri: 20~25 mm (mbështilleni me shirit (L=50 mm))
5. Vizore - për të hequr kapakun e pasmë.
   Vizore plastike ose metalike (në rastin e vizores metalike, mbështilleni me shirit (L=50 mm) për të parandaluar gërvishtjet)
6. Manuali i shërbimit

2. PAJISJE OPSIONALE

1. Kaçavidë (p.sh., Kaçavidë #0 Phillips).
2. Tabaka për pjesë për vidhat e lira dhe artikuj të vegjël.
3. Fener dore.
4. Manuali i shërbimit

Për pjesë/lidhës të montuar në sipërfaqe
Duhet hekur saldimi me tip ajri të nxehtë

PAMJA E SHPËRTHYER DHE LISTA E PJESËVE 43"

KAPAKU I PASMË

1. Hiqni vidën nga mbulesa e pasme dhe AC. (Sasia: 4)
   VIDË, +PSW M5X14


2. Lëshoni grepin e poshtëm (Sasia: 4)
   1. Zgjidhni dy grepa që janë më afër qendrës njëkohësisht për të parandaluar mbylljen.

   2. Gjeni të dy grepat dhe përdorni një monedhë ose shabllon për t'i zgjidhur.


   3. Mund të përdorni pasqyrë për të ndihmuar në gjetjen e pozicionit të grepit.

   4. Mbështillni monedhën me shirit. (55 mm x 25 mm)

   5. Trashësia e monedhës afërsisht 2 mm.
      Shënim: Shikoni faqen tjetër për vendndodhjen e grepave
      = Grep BC-Bezel Btm


2. Pozicioni i grepit të poshtëm.

3. Lëshoni grepin e cepit (Sasia: 2)

   1. Kur lëshoni grepin, tërhiqni cepin e kapakut të pasmë dhe futni shabllonin.

   2. Sigurohuni që shablloni të tërhiqet prapa.

   3. MOS u rrotulloni në Bezel kur futni shabllonin.

      Shënim:
      1. Vizore ose shabllon për të lëshuar grepin e cepit.
      2. Mbështillni vizoren me shirit për të parandaluar gërvishtjet
         =Grep BC-Kapaku i pasmë
4. Hiqni grepin anësor të majtë. (Sasia: 4)
   1. Kapeni kapakun e pasmë me dorë dhe zgjidhni grepin Kapaku i pasmë – Bezel duke përdorur vizore ose shabllon

   2. Përkulni kapakun e pasmë nga jashtë për ta zgjidhur. Mbështeteni grupin me krah.


Shënim:
Grep Shasi e pasme-Kapaku i pasmë
Grep Kapaku i pasmë-Bezel

5. Hiqni grepin anësor të djathtë. (Sasia: 3)

   1. Zgjidhni grepat anësore

   2. Tërhiqeni kapakun e pasmë poshtë folezës anësore për të lëshuar grepat

   3. Vazhdoni të zgjidhni grepat anësore të mbetura


Shënim:
Grep Shasi e pasme-Kapaku i pasmë
Grep Kapaku i pasmë-Bezel
Grep SJB

6. Lëshoni grepat e rreshtit të sipërm. (Sasia: 4)

   1. Anoni kapakun e pasmë dhe shtyjeni lart në anën e majtë ose të djathtë.
   2. Ngrini kapakun e pasmë nga qendra.

Pozicionimi i grepit.

• Vendoseni televizorin me fytyrë poshtë në një sipërfaqe të qëndrueshme dhe të niveluar përpara çmontimit dhe montimit të pjesëve.
• dhe pjesët e hijezuara janë kritike për sigurinë. Zëvendësojeni vetëm me numrin e pjesës së specifikuar.
• Pjesët përmbajnë informacion konfidencial. Ndiqni me rigorozitet udhëzimet sa herë që komponentët riparohen dhe/ose zëvendësohen

\ (*) Pjesët nuk janë në gjendje pasi rrallë kërkohen për shërbimin rutinë. Duhet të priten disa vonesa kur porositen këto komponentë.
\ Fotografia e ofruar në këtë seksion mund të ketë një ndryshim të lehtë nga grupet aktuale.
\Numri i referencës pranë pjesës tregon renditjen e çmontimit.
\Hiqni vidhat përpara çmontimit. Shkëputni lidhësit përpara çmontimit

LISTA E PJESËVE TË GRUPIT

NR. REF	NR. PJESE	PËRSHKRIMI	VËREJTJE
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Tabela e qarkut të printuar, duke përfshirë kondensatorët
10	1-009-799-31	GL11B-KONVERTUES STATIK (TV)	Furnizimi i brendshëm me energji
12	1-016-899-11	PANELI LCD(B43WQ1)	Ekrani me kristale të lëngshme

PJESË TË TJERA

	1-012-952-21	KOMPLETE KORDONSH ENERGJIE AC C7L (EU)	CEI (Kablli)
	1-012-956-11	KOMPLETE KORDONSH ENERGJIE AC C7L (MB)	UKA (Kablli)

LIDHËS

PAMJE E SHPËRTHYER DHE LISTA E PJESËVE 50"

KAPAKU I PASMË

1. Hiqeni vidën nga mbulesa e pasme dhe AC. (Sasia: 4)
   VIDË, +PSW M5X14

2. Lëshoni grepin e poshtëm (Sasia: 6)
   1. Zhvidhosni dy grepa që janë më afër qendrës njëkohësisht për të parandaluar mbylljen prapa.

   2. Gjeni të dy grepat dhe përdorni një monedhë ose shabllon për t'i zhvidhosur.


   3. Mund të përdorni një pasqyrë për të ndihmuar në gjetjen e pozicionit të grepit.

   4. Mbështilleni monedhën me shirit. (55 mm x 25 mm)

   5. Trashësia e monedhës është afërsisht 2 mm.
      Shënim: Referojuni faqes tjetër për vendndodhjen e grepave
      = Grepi Btm BC-Bezel


2. Pozicioni i grepit të poshtëm.

3. Lëshoni grepin e cepit (Sasia: 2)

   1. Kur lëshoni grepin, tërhiqeni cepin e mbulesës së pasme dhe futeni shabllonin.

   2. Sigurohuni që shablloni të tërhiqet prapa.

   3. MOS u rrotulloni në Bezel kur futni shabllonin.

      Shënim:
      1. Vizore ose shabllon për të lëshuar grepin e cepit.
      2. Mbështilleni vizoren me shirit për të parandaluar gërvishtjet
         =Grepi BC-Mbulesa e pasme

4. Hiqni grepin e anës së majtë. (Sasia: 5)
   1. Kapni mbulesën e pasme me dorë dhe zhvidhosni grepin e mbulesës së pasme - Bezel duke përdorur një vizore ose shabllon

   2. Përkuleni mbulesën e pasme nga jashtë për ta zhvidhosur. Mbështeteni grupin me krah.

      Shënim:
      Grepi i shasisë së pasme - mbulesa e pasme
      Grepi i mbulesës së pasme - Bezel


5. Hiqni grepin e anës së djathtë. (Sasia: 4)
   1. Zhvidhosni grepat anësore

   2. Tërhiqeni mbulesën e pasme poshtë Jack-ut anësor për të lëshuar grepat

   3. Vazhdoni të zhvidhosni grepat anësore të mbetura

      Shënim:
      Grepi i shasisë së pasme - mbulesa e pasme
      Grepi i mbulesës së pasme - Bezel
      Grepi SJB


6. Lëshoni grepat e rreshtit të sipërm. (Sasia: 6)

   1. Pjerrni mbulesën e pasme dhe shtyjeni lart nga ana e majtë ose e djathtë.
   2. Ngrijeni mbulesën e pasme nga qendra.
      Pozicionimi i grepit.


• Vendoseni televizorin me fytyrë poshtë në një sipërfaqe të qëndrueshme dhe të sheshtë përpara çmontimit dhe montimit të pjesëve.
• dhe pjesët e hijezuara janë kritike për sigurinë. Zëvendësojini vetëm me numrin e pjesës së specifikuar.
• Pjesët përmbajnë informacion konfidencial. Ndiqni me përpikëri udhëzimet sa herë që komponentët riparohen dhe/ose zëvendësohen

\ (*) Pjesët nuk janë në gjendje pasi ato rrallë kërkohen për shërbime rutinë. Duhet të priten disa vonesa kur porositen këto komponentë.
\ Fotografia e ofruar në këtë seksion mund të ketë një ndryshim të lehtë nga grupet aktuale.
\ Numri i referencës pranë pjesës tregon sekuencën e çmontimit.
\ Hiqni vidhat përpara çmontimit. Shkëputni lidhësit përpara çmontimit

LISTA E PJESËVE TË GRUPIT

REF. NR	NR. PJESE	PËRSHKRIM	VËREJTJE
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Tabelë e qarkut të printuar, përfshirë kondensatorët
10	1-010-536-41	GL16B-KONVERTUES STATIK (TV)	Furnizimi i brendshëm me energji
12	1-016-900-11	PANELI LCD (B50WQ1)	Ekrani me kristale të lëngshme

PJESËT E TJERA

1-012-952-21	SETET E KORDONIT TË ENERGJISË C7L AC (BE)	CEI (Kabllo)
1-012-956-11	SETET E KORDONIT TË ENERGJISË C7L AC (MB)	UKA (Kabllo)

LIDHËSI

KUJDES PËR ÇMONTIMIN DHE HEQJEN 55"

KAPAKU I PASMË

1. Hiqeni vidën nga mbulesa e pasme dhe AC. (Sasia: 5)
   VIDË, +PSW M5X14

2. Lëshoni grepin e poshtëm (Sasia: 6)
   1. Zhvidhosni dy grepa që janë më afër qendrës njëkohësisht për të parandaluar mbylljen prapa.

   2. Gjeni të dy grepat dhe përdorni një monedhë ose shabllon për t'i zhvidhosur.


   3. Mund të përdorni një pasqyrë për të ndihmuar në gjetjen e pozicionit të grepit.

   4. Mbështilleni monedhën me shirit. (55 mm x 25 mm)

   5. Trashësia e monedhës është afërsisht 2 mm.
      Shënim: Referojuni faqes tjetër për vendndodhjen e grepave
      = Grepi Btm BC-Bezel


2. Pozicioni i grepit të poshtëm.

3. Lëshoni grepin e cepit (Sasia: 2)
   1. Kur lëshoni grepin, tërhiqeni cepin e mbulesës së pasme dhe futeni shabllonin.

   2. Sigurohuni që shablloni të tërhiqet prapa.

   3. MOS u rrotulloni në Bezel kur futni shabllonin.

      Shënim:
      1. Vizore ose shabllon për të lëshuar grepin e cepit.
      2. Mbështilleni vizoren me shirit për të parandaluar gërvishtjet
         =Grepi BC-Mbulesa e pasme

   4. Hiqni grepin e anës së majtë. (Sasia: 3)
      1. Kapni mbulesën e pasme me dorë dhe zhvidhosni grepin e mbulesës së pasme - Bezel duke përdorur një vizore ose shabllon
      2. Përkuleni mbulesën e pasme nga jashtë për ta zhvidhosur. Mbështeteni grupin me krah.
         Shënim:
         Grepi i shasisë së pasme - mbulesa e pasme
         Grepi i mbulesës së pasme - Bezel
   5. Hiqni grepin e anës së djathtë. (Sasia: 3)

      1. Zhvidhosni grepat anësore

      2. Tërhiqeni mbulesën e pasme poshtë Jack-ut anësor për të lëshuar grepat

      3. Vazhdoni të zhvidhosni grepat anësore të mbetura

         Shënim:
         Grepi i shasisë së pasme - mbulesa e pasme
         Grepi i mbulesës së pasme - Bezel
         Grepi SJB
   6. Lëshoni grepat e rreshtit të sipërm. (Sasia: 6)

      1. Pjerrni mbulesën e pasme dhe shtyjeni lart nga ana e majtë ose e djathtë.
      2. Ngrijeni mbulesën e pasme nga qendra.
         Pozicionimi i grepit.


   PAMJE E SHPËRTHYER DHE LISTA E PJESËVE 55"

   • Vendoseni televizorin me fytyrë poshtë mbi një sipërfaqe të qëndrueshme dhe të sheshtë përpara çmontimit dhe montimit të pjesëve.
   • dhe pjesët e hijezuara janë thelbësore për sigurinë. Zëvendësoni vetëm me numrin e pjesës së specifikuar.
   • Pjesët përmbajnë informacion konfidencial. Ndiqni me rigorozitet udhëzimet sa herë që komponentët riparohen dhe/ose zëvendësohen

   \ (*) Pjesët nuk janë në dispozicion pasi rrallë kërkohen për shërbime rutinë. Duhet të priten disa vonesa kur porositen këto komponentë.
   \ Fotografia e ofruar në këtë seksion mund të ketë një ndryshim të lehtë nga grupet aktuale.
   \ Numri i referencës pranë pjesës tregon sekuencën e çmontimit.
   \ Hiqni vidhat përpara çmontimit. Shkëputni lidhësit përpara çmontimit


   LISTA E PJESËVE TË GRUPIT

   REF. NR.	NR. PJESE	PËRSHKRIM	SHËNIME
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Tabela e Qarkut të Shtypur, përfshirë. kondensatorët
   12	1-004-422-22	GL01B-KONVERTUES STATIK (TV)	Furnizimi i brendshëm me energji elektrike
   14	1-016-901-11	LCD PANEL(B55WQ1)	Ekrani me Kristal të Lëngshëm

   PJESË TË TJERA

   1-844-936-12	KABLLO E HYRJES SË RRYMËS ALTERNATIVE	BE (tipi me 2 pjesë) [ana e televizorit]
   1-002-007-11	C17 AC CORD SET(SWISS)	BE (tipi me 2 pjesë) [ana e spinës AC, zvicerane] (Kablli)
   1-912-832-11	POWER-SUPPLY CORD SET(EU)	BE (tipi me 2 pjesë) [ana e spinës AC, Evropë] (Kablli)
   1-912-983-12	KORDA E FURNIZIMIT ME ENERGJI (LIDHJA.)	UKA (tipi me 1 pjesë)

   LIDHËSI


   REF. NR.	NR. PJESE	PËRSHKRIM	SHËNIME
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-501-33	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   KUJDES PËR ÇMONTIMIN DHE HEQJEN 65"

   MBULUESI I PASMË

   1. Hiqni vidhën nga mbulesa e pasme dhe AC. (Sasia: 5)
      VIDHË, +PSW M5X14

   2. Lëshoni grepin e poshtëm (Sasia: 8)
      1. Shkëputni dy grepa që janë më afër qendrës njëkohësisht për të parandaluar kyçjen prapa.

      2. Gjeni të dy grepat dhe përdorni një monedhë ose shabllon për t'i shkëputur.

      3. Mund të përdorni një pasqyrë për të ndihmuar në gjetjen e pozicionit të grepit.

      4. Mbështillni monedhën me shirit. (55 mm x 25 mm)

      5. Trashësia e monedhës afërsisht 2 mm.
         Shënim: Referojuni faqes tjetër për vendndodhjen e grepave

         = Grepi i Bezelit BC nga poshtë

   2. Pozicioni i grepit të poshtëm.

   3. Lëshoni grepin e qoshes (Sasia: 2)
      1. Kur lëshoni grepin, tërhiqni qoshen e mbulesës së pasme dhe futni shabllonin.

      2. Sigurohuni që shablloni të tërhiqet prapa.

      3. MOS u rrotulloni në Bezel kur futni shabllonin.

         Shënim:
         1. Vizore ose shabllon për të lëshuar grepin e qoshes.
         2. Mbështillni vizoren me shirit për të parandaluar gërvishtjet
            = Grepi i Mbulesës së Pasme BC

   4. Hiqni grepin e anës së majtë. (Sasia: 4)
      1. Kapni mbulesën e pasme me dorë dhe shkëputni grepin Mbulesa e Pasme – Bezel duke përdorur vizore ose shabllon

      2. Përkulni mbulesën e pasme nga jashtë për ta shkëputur. Mbështeteni grupin me krah.

         Shënim:
         Grepi i Shasisë së Pasme - Mbulesa e Pasme
         Grepi i Mbulesës së Pasme - Bezel

   5. Hiqni grepin e anës së djathtë. (Sasia: 4)
      1. Shkëputni grepat anësore

      2. Tërhiqeni mbulesën e pasme poshtë Jack-ut Anësor për të lëshuar grepat

      3. Vazhdoni të shkëputni grepat e mbetura anësore

         Shënim:
         Grepi i Shasisë së Pasme - Mbulesa e Pasme
         Grepi i Mbulesës së Pasme - Bezel
         Grepi SJB

   6. Lëshoni grepat e rreshtit të sipërm. (Sasia: 7)

      1. Anoni Mbulesën e Pasme dhe shtyjeni lart në anën e majtë ose të djathtë.
      2. Ngrini Mbulesën e Pasme nga qendra.
         Pozicionimi i grepit.


   PAMJE E SHPËRTHYER DHE LISTA E PJESËVE 65"

   • Vendoseni televizorin me fytyrë poshtë mbi një sipërfaqe të qëndrueshme dhe të sheshtë përpara çmontimit dhe montimit të pjesëve.
   • dhe pjesët e hijezuara janë thelbësore për sigurinë. Zëvendësoni vetëm me numrin e pjesës së specifikuar.
   • Pjesët përmbajnë informacion konfidencial. Ndiqni me rigorozitet udhëzimet sa herë që komponentët riparohen dhe/ose zëvendësohen

   \ (*) Pjesët nuk janë në dispozicion pasi rrallë kërkohen për shërbime rutinë. Duhet të priten disa vonesa kur porositen këto komponentë.
   \ Fotografia e ofruar në këtë seksion mund të ketë një ndryshim të lehtë nga grupet aktuale.
   \ Numri i referencës pranë pjesës tregon sekuencën e çmontimit.
   \ Hiqni vidhat përpara çmontimit. Shkëputni lidhësit përpara çmontimit


   LISTA E PJESËVE TË GRUPIT

   REF. NR.	NR. PJESE	PËRSHKRIM	SHËNIME
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Tabela e Qarkut të Shtypur, përfshirë. kondensatorët
   12	1-004-423-61	GL02P-KONVERTUES STATIK (TV)	Furnizimi i brendshëm me energji elektrike
   14	1-016-902-11	LCD PANEL(B65WQ1)	Ekrani me Kristal të Lëngshëm

   PJESË TË TJERA

   1-012-952-21	C7L AC POWER CORD SETS (EU)	BE (Kablli)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (Kablli)

   LIDHËSI


   REF. NR.	NR. PJESE	PËRSHKRIM	SHËNIME
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-513-34	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   KUJDES PËR ÇMONTIMIN DHE HEQJEN 75"

   KAPAKU I PASMË

   1. Hiqni vidën nga kapaku i pasmë dhe ai i rrymës. (Sasia: 5)
      VIDË, +PSW M5X14

   2. Lëshoni grepin e poshtëm (Sasia: 8)
      1. Shkëputni dy grepa që janë më afër qendrës njëkohësisht për të parandaluar mbylljen përsëri.

      2. Gjeni të dy grepat dhe përdorni një monedhë ose shabllon për t'i shkëputur.

      3. Mund të përdorni një pasqyrë për të ndihmuar në gjetjen e pozicionit të grepit.

      4. Mbështillni monedhën me shirit. (55mm x 25mm)

      5. Trashësia e monedhës përafërsisht 2 mm.


   Shënim: Referojuni faqes tjetër për vendndodhjen e grepave
   = Grepi i poshtëm BC-Bezel


   2. Pozicioni i grepit të poshtëm.

   3. Lëshoni grepin e cepit (Sasia: 2)
      1. Kur lëshoni grepin, tërhiqni cepin e kapakut të pasmë dhe futni shabllonin.

      2. Sigurohuni që shablloni të tërhiqet prapa.

      3. MOS u rrotulloni në Bezel kur futni shabllonin.

         Shënim:
         1. Vizore ose shabllon për të lëshuar grepin e cepit.
         2. Mbështillni vizoren me shirit për të parandaluar gërvishtjet
            =Grepi BC-Kapaku i pasmë

   4. Hiqni grepin e anës së majtë. (Sasia: 2)
      1. Kapni kapakun e pasmë me dorë dhe shkëputni grepin e kapakut të pasmë – Bezel duke përdorur vizore ose shabllon

      2. Përkulni kapakun e pasmë nga jashtë për ta shkëputur. Mbështeteni kompletin me krah.

         Shënim:
         Grepi i shasisë së pasme - kapaku i pasmë
         Grepi i kapakut të pasmë - Bezel

   5. Hiqni grepin e anës së djathtë. (Sasia: 2)
      1. Shkëputni grepat anësore

      2. Tërhiqni kapakun e pasmë poshtë folezës anësore për të lëshuar grepat

      3. Vazhdoni të shkëputni grepat anësore të mbetura

         Shënim:
         Grepi i shasisë së pasme - kapaku i pasmë
         Grepi i kapakut të pasmë - Bezel
         Grepi SJB

   6. Lëshoni grepat e rreshtit të sipërm. (Sasia: 8)

      1. Anoni kapakun e pasmë dhe shtyjeni lart në anën e majtë ose të djathtë.
      2. Ngrijeni kapakun e pasmë nga qendra.
         Pozicionimi i grepit.


   PAMJA E SHPËRTHYER DHE LISTA E PJESËVE 75"

   • Vendoseni televizorin me fytyrë poshtë në një sipërfaqe të qëndrueshme dhe të sheshtë përpara çmontimit dhe montimit të pjesëve.
   • dhe pjesët e hijezuara janë kritike për sigurinë. Zëvendësoni vetëm me numrin e pjesës së specifikuar.
   • Pjesët përmbajnë informacion konfidencial. Ndiqni me rigorozitet udhëzimet sa herë që komponentët riparohen dhe/ose zëvendësohen

   \ (*) Pjesët nuk mbahen në magazinë pasi rrallë kërkohen për shërbime rutinë. Duhet të priten disa vonesa kur porositen këto komponentë.
   \ Fotoja e ofruar në këtë seksion mund të ketë një ndryshim të lehtë nga kompletet aktuale.
   \Numri i referencës pranë pjesës tregon sekuencën e çmontimit.
   \ Hiqni vidhat përpara çmontimit. Shkëputni lidhësit përpara çmontimit


   LISTA E PJESËVE TË KOMPLETIT

   NR. REF	NR. PJESE	PËRSHKRIMI	VËREJTJE
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Tabela e qarkut të printuar, përfshirë kondensatorët
   13	1-009-802-21	GL14P-STATIC CONVERTER (TV)	Furnizim i brendshëm me energji
   15	1-016-903-11	LCD PANEL(B75WQ1)	Ekrani me kristale të lëngshme

   PJESË TË TJERA

   1-012-952-21	C7L AC POWER CORD SETS (EU)	BE (Kabëll)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (Kabëll)

   LIDHËSI


   NR. REF	NR. PJESE	PËRSHKRIMI	VËREJTJE
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-514-13	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   SHËNIME SIGURIE

   Paralajmërime dhe kujdes.

   1.
      Këto udhëzime servisimi janë vetëm për përdorim nga personeli i kualifikuar i shërbimit.
   2. Për të zvogëluar rrezikun e goditjes elektrike, mos kryeni asnjë servis përveç atyre që thuhen në udhëzimet e përdorimit, përveç nëse jeni të kualifikuar për ta bërë këtë.
   3.
      Një transformator izolimi duhet të përdoret gjatë çdo shërbimi për të shmangur rrezikun e mundshëm të goditjes, për shkak të shasisë së ndezur. Shasia e këtij marrësi është e lidhur drejtpërdrejt me linjën e energjisë AC. Siguresa e zëvendësueshme duhet të jetë në neutralin e furnizimit me energji elektrike. Kur zëvendësoni siguresën, rrjeti duhet të shkëputet për të çaktivizuar përcjellësit e fazës. (*Përveç AC ADAPTOR, sepse nuk kryen zëvendësimin e një siguresë të brendshme.)
   4. TRANSPORTI I TV: sigurohuni që të ndiqni këto udhëzime për të mbrojtur pronën tuaj dhe për të shmangur shkaktimin e lëndimeve serioze:
   • Transportoni televizorin me një numër të mjaftueshëm njerëzish; televizorët me madhësi më të madhe kërkojnë dy ose më shumë persona.
   • Vendosja e saktë e duarve gjatë transportit të televizorit është shumë e rëndësishme për sigurinë dhe për të shmangur dëmtimet.
   5. KOMPONENT I LIDHUR ME SIGURINË

      Komponentët e identifikuar nga hijezimi dhe shenja në pamjet e shpërthyera dhe në listën e pjesëve janë kritike për operacione të sigurta. Zëvendësoni këto komponentë me pjesë Sony, numrat e pjesëve të të cilëve shfaqen siç tregohet në këtë manual ose në shtesat e publikuara nga Sony. Rregullimet e qarkut që janë kritike për operacione të sigurta identifikohen në këtë manual. Ndiqni këto procedura sa herë që zëvendësohen komponentët kritikë ose dyshohet për funksionim të pahijshëm.
   6. KUJTESË E RËNDËSISHME PËR ZËVENDËSIMIN E PLLAKËS KRYESORE TË TV:
      Është e detyrueshme për qendrat e shërbimit të konfirmojnë informacionin e sistemit të televizorit pas çdo riparimi që kryhet me zëvendësimin e pllakës kryesore. Sa herë që zëvendësohet një pllakë kryesore televizori, modeli i saktë i televizorit dhe numri serial duhet të futen përsëri në memorie. Kjo është një procedurë E detyrueshme që duhet të zbatojë çdo qendër shërbimi. Ju lutemi referojuni kapitullit të RREGULLIMIT në këtë manual shërbimi për të zbuluar se si të vendosni numrin e modelit dhe numrin serial në modalitetin e shërbimit.


   Trajtimi i panelit LCD.
   Kur riparoni panelin LCD, sigurohuni që të jeni të lidhur me tokë me një rrip dore.
   Kur riparoni panelin LCD në mur, paneli duhet të sigurohet duke përdorur 4 vrimat e montimit në kapakun e pasmë.

   1. Mos e shtypni panelin ose buzën e kornizës për të shmangur rrezikun e goditjes elektrike.
   2. Mos e gërvishtni ose shtypni panelin me ndonjë objekt të mprehtë.
   3. Mos e lini modulin në temperaturë të lartë ose në zona me lagështi të lartë për një periudhë të gjatë.
   4. Mos e ekspozoni panelin LCD në rrezet e drejtpërdrejta të diellit.
   5. Shmangni kontaktin me ujin. Mund të shkaktojë qark të shkurtër brenda modulit.
   6. Shkëputeni energjinë AC kur zëvendësoni ndriçimin e pasmë.
   7. Gjithmonë pastroni panelin LCD me një material të butë lecke.
   8. Trajtojeni me kujdes telat ose lidhësit e qarkut të ndriçimit të pasmë. Dëmtimi i telave mund të shkaktojë qark të shkurtër.
   9. Mbroni panelin nga ESD për të shmangur dëmtimin e qarkut elektronik (C-MOS).
   10. Gjatë riparimit, MOS e lini NDEZUR ose periudhën e djegies për më shumë se 1 orë ndërsa televizori është i kthyer me fytyrë poshtë në një leckë. Referojuni figurës 1.


   Për të zvogëluar rrezikun e mbajtjes së imazhit:

   • Mbusheni ekranin duke ndryshuar [Modaliteti i gjerë] për të eliminuar shiritat e zinj. Zgjidhni [Modaliteti i gjerë] tjetër nga [Normal].
   • Fikeni OSD (Ekrani në ekran) duke shtypur butonin DISPLAY dhe fikni menutë nga pajisja e lidhur. Për detaje, referojuni manualeve të udhëzimeve për pajisjen e lidhur.
   • Shmangni shfaqjen e imazheve statike me ngjyra të ndezura (përfshirë të bardhën), orët ose logot në çdo pjesë të ekranit.
   • Vendosni cilësimet e figurës bazuar në kushtet e ambientit. Figura Standarde rekomandohet për përdorim shtëpiak dhe kur shikoni përmbajtje që shpesh shfaq logot e stacionit, etj. Televizori ka veçoritë e mëposhtme për të ndihmuar në reduktimin/parandalimin e mbajtjes së imazhit. Shtypni butonin HOME, pastaj zgjidhni [Settings] – [Picture & Display] – [Expert panel settings] – opsionin e dëshiruar.

   Rifreskimi i panelit
   Rifreskimi i panelit do të funksionojë automatikisht për të rregulluar uniformitetin e ekranit të televizorit pasi të jetë përdorur për periudha të gjata. Rifreskimi i panelit mund të kryhet edhe manualisht dhe duhet të përdoret vetëm nëse mbajtja e imazhit është shumë e dukshme, ose shihni mesazhin e mëposhtëm: [Rifreskimi i panelit nuk përfundoi...]


   • Funksioni i rifreskimit të panelit mund të ndikojë në panel. Si referencë, kryeni rifreskimin e panelit vetëm një herë në vit, mos e kryeni më shumë se një herë në vit pasi mund të ndikojë në jetën e dobishme të panelit.
   • Rifreskimi i panelit zgjat rreth një orë për të përfunduar.
   • Një vijë e bardhë mund të shfaqet në ekran gjatë rifreskimit të panelit, ky nuk është një mosfunksionim i televizorit.
   • Rifreskimi i panelit do të funksionojë vetëm kur temperatura e dhomës është midis 10-40ºC.

   Ndryshimi i pikselit.
   Lëviz automatikisht imazhin në ekran për të parandaluar mbajtjen e imazhit.

   Një veçori tjetër.
   Ndriçimi i ekranit reduktohet automatikisht kur shfaqni imazhe të palëvizshme, orë, ngjyra të ndezura ose logo etj.

   Kujdes_për_trajtimin_e_Pllakës.

   Problemet e mëposhtme do të ndodhin për shkak të trajtimit të IC të montuar në pllakë

   • Plasaritje e saldimit për shkak të trajtimit (stresit) të nënshtresës.
   • Prishje IC për shkak të elektricitetit statik (ESD).

   Kur riparoni televizorin në shtëpinë e klientit ose në stacionin e shërbimit ose Riparimin e pllakës defektoze, ju lutemi kushtoni vëmendje trajtimit të pllakës.

   Nënshtresa që ka nevojë për vëmendje për trajtimin:

   • Pllaka kryesore (Pllaka B**)
   • Pllaka e fundit (Pllaka D**)

   ※ Gjëra për t'u përgatitur paraprakisht.
   Rripi i dorës E SD.


   ※
   Rripi i dorës ESD duhet të kontrollohet çdo ditë.
   Përdorni Multi-matës për t'u siguruar që rezistenca e rripit të dorës ESD është në rregull.
   (R=750K Ohm deri në 35Mega Ohm)

   Jastëk/fletë ESD
   Ju lutemi përdorni një qese që përmban pllakën ose një ndenjëse të posaçme


   1. Kujdes për trajtimin e pllakës (Stres). Sigurohuni që të respektoni përmbajtjet e mëposhtme.
      1. Mbajeni pllakën me të dyja duart

      2. Mos e mbani/shtyjni Ftohësin e nxehtësisë

   3. Trajtojeni me kujdes. Mos e tundni

   4. Pavarësisht nëse është pllakë e mirë ose pllakë defektoze, vendoseni gjithmonë ngadalë në jastëk/fletë ESD.

   5. Mos e grumbulloni

   2. Kujdes për trajtimin e pllakës (ESD). Sigurohuni që të respektoni përmbajtjet e mëposhtme
      1. Kur hiqni kapakun e pasmë, mos e prekni pllakën

      2. Përdorni rrip dore ESD


   ※ Shembull instalimi i rripit të dorës.
   Ju lutemi lidhni kapësen me pjesën metalike të shasisë së televizorit me rripin e dorës të lidhur me tokë. Më poshtë është një shembull i lidhjes me tokë i secilit model.

   ※
   Rripi i dorës ESD duhet të kontrollohet çdo ditë. Përdorni Multi-matës për t'u siguruar që rezistenca e rripit të dorës ESD është në rregull. (R=750K Ohm deri në 35Mega Ohm)

   3. Kur mbani pllakën, mos e goditni ose prekni pjesët plastike Pasi të keni nxjerrë pllakën defektoze nga televizori, vendoseni në qese ESD.

   4. Mos e vendosni drejtpërdrejt në tapet/tepih dyshemeje. Dhe, vendoseni gjithmonë në jastëk ESD



   Rreth baterisë litium.

   1. Rrezik shpërthimi nëse bateria zëvendësohet gabimisht. Zëvendësoni vetëm me të njëjtin ose ekuivalent.
   2. Bateria e thyer e kutisë së jashtme nuk duhet të kontaktojë me ujin.

   Kontrolli i sigurisë
   Pasi të keni korrigjuar problemin origjinal të shërbimit, kryeni kontrollet e sigurisë të mëposhtme përpara se t'ia dorëzoni kompletin klientit:-

   1. Kontrolloni zonën e riparimit tuaj për lidhje të pa salduara ose të salduara keq. Kontrolloni të gjithë sipërfaqen e pllakës për spërkatje dhe ura saldimi.
   2. Kontrolloni instalimet elektrike midis pllakave për t'u siguruar që asnjë tel nuk është i shtypur ose në kontakt me rezistenca me fuqi të lartë.
   3. Kontrolloni që të gjitha çelësat e kontrollit, mburojat, mbulesat, rripat e tokëzimit dhe pajisjet e montimit të jenë zëvendësuar. Sigurohuni që të keni zëvendësuar të gjithë izoluesit.
   4. Kërkoni pjesë zëvendësimi të paautorizuara, veçanërisht tranzistorë që janë instaluar gjatë një riparimi të mëparshëm. Vëreni ato te klienti dhe rekomandoni zëvendësimin e tyre.
   5. Kërkoni pjesë që tregojnë shenja të dukshme të përkeqësimit edhe pse funksionojnë. Vëreni ato te klienti dhe rekomandoni zëvendësimin.
   6. Kontrolloni kordonët e linjës për plasaritje dhe gërryerje. Rekomandoni zëvendësimin e çdo kordoni të tillë linje te klienti.
   7. Kontrolloni terminalet e antenës, zbukurimin metalik, çelësat e metalizuar, vidhat dhe të gjitha pjesët e tjera metalike të ekspozuara për rrjedhje AC. Kontrolloni testin e rrjedhjes siç përshkruhet më poshtë.
   8. Për arsye sigurie, riparimi i pllakës së energjisë dhe/ose i pllakës inverter është i ndaluar.

   Testi i rrjedhjes.
   (Për të mbrojtur goditjen elektrike kur klienti prek terminalin.). Rryma e rrjedhjes mund të matet me V: Voltmetër ose osciloskop (lexim r.m.s ose kulm).
   Instrument i furnizimit me energji të stabilizuar dhe transformator tensioni i izoluar:
   Përdorni shumë kapacitet rryme dhe transformatori i tensionit të izoluar nuk ka nevojë të përdorë pajisje të stabilizuara të furnizimit me energji. Specifikimi i voltmetrit RMS: Rezistenca hyrëse > 1 Mohm, kapaciteti hyrës < 200 pF, diapazoni i frekuencës: 15 Hz – 1MHz. Referojuni figurës 2. Volt-matës i tipit të izoluar (FLUKE 8921A etj. *1). *1 Mos përdorni FLUKE 8920A që lidhet me tokën mbrojtëse me diodë. # Rryma e rrjedhjes së instrumentit të matjes është më pak se 10μArms kur priza AC e pajisjeve nën provë është e hapur. # Vendosni kushtin e mëposhtëm dhe ndizni kompletin. Tensioni i aplikuar: Tensioni nominal i hyrjes (Përshkrimi në etiketën e emrit). # Matni rrymën e rrjedhjes midis një përcjellësi faze dhe neutral për terminalin A dhe terminalin B. Lexoni vlerën rms dhe më pas llogaritni në vlerën kulmore VLERA KULMORE =√2 VLERA RMS. Përputhuni me kërkesën e mëposhtme. Pajisjet e klasit II (priza me 2 kunja): për secilin terminal, vlera më e keqe e matjes nuk duhet të kalojë AC 350uA kulmore).
   Shënim: duke përfshirë AC adaptor, kombinimin e njësisë së funksionuar me AC adaptor/DC.


   Si të gjeni një tokë të mirë.

   1. Një tub me ujë të ftohtë është një tokë e garantuar; vidha e mbajtjes së pllakës së mbulimit në shumicën e kutive të prizave AC është gjithashtu në tokë.
   2. Nëse vidha e mbajtjes do të përdoret si toka juaj, verifikoni që është në tokë duke matur rezistencën midis saj dhe një tubi me ujë të ftohtë me një ohmmatës. Leximi duhet të jetë zero ohm.
   3. Nëse një tub me ujë të ftohtë nuk është i arritshëm, lidhni një dritë pune 60 deri në 100 vat (jo një llambë neoni) midis anës së nxehtë të prizës dhe vidhës së mbajtjes. Provoni të dyja folete, nëse është e nevojshme, për të lokalizuar anën e nxehtë në linjë; llamba duhet të ndizet me shkëlqim normal nëse vidha është në potencialin e tokës (shih figurën 3).


   Informacione pa plumb
   Plakat e qarkut të përdorura në këto modele janë përpunuar duke përdorur saldim pa plumb. Plakat identifikohen nga logoja LF që ndodhet afër emërtimit të pllakës.

   Servisimi i këtyre pllakave kërkon masa paraprake të veçanta. Rekomandohet fuqimisht përdorimi i materialit të saldimit pa plumb në mënyrë që të garantohet cilësia optimale e lidhjeve të reja të saldimit.

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali për Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

Gjuhët e disponueshme
