Manual do Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

LISTAS DE MODELOS

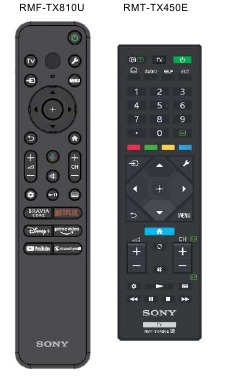

MODELO	CONTROLE REMOTO	DESTINO
KD-43X75W L	RMT-TX450E RMF-TX810U	CEI, UKA
KD-50X75W L	RMT-TX450E RMF-TX810U RMT-TX450E	CEI, UKA
KD-55X75W L	RMT-TX450E RMF-TX810U	CEI, UKA
KD-65X75W L	RMT-TX450E RMF-TX810U RMT-TX450E	CEI, UKA
KD-75X75W L	RMT-TX450E RMF-TX810U	CEI, UKA

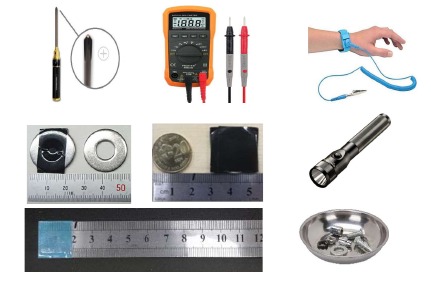

FERRAMENTAS E EQUIPAMENTOS

1. LISTA DE ITENS A SEREM TRAZIDOS

1. Chave de fenda (por exemplo, chave de fenda Phillips nº 2).
2. Multímetro.
3. Pulseiras antiestáticas ESD.
4. Arruela de metal (plana) ou moeda - para remover a tampa traseira.
   Espessura: aprox. 1,5 mm
   Diâmetro: 20~25 mm (enrole com fita adesiva (C=50 mm))
5. Régua - para remover a tampa traseira.
   Régua de plástico ou metal (no caso de régua de metal, enrole com fita adesiva (C=50 mm) para evitar arranhões)
6. Manual de serviço

2. EQUIPAMENTOS OPCIONAIS

1. Chave de fenda (por exemplo, chave de fenda Phillips nº 0).
2. Bandeja de peças para parafusos soltos e itens pequenos.
3. Lanterna.
4. Manual de serviço

Para peças/conectores montados na superfície
É necessário um ferro de solda tipo ar quente

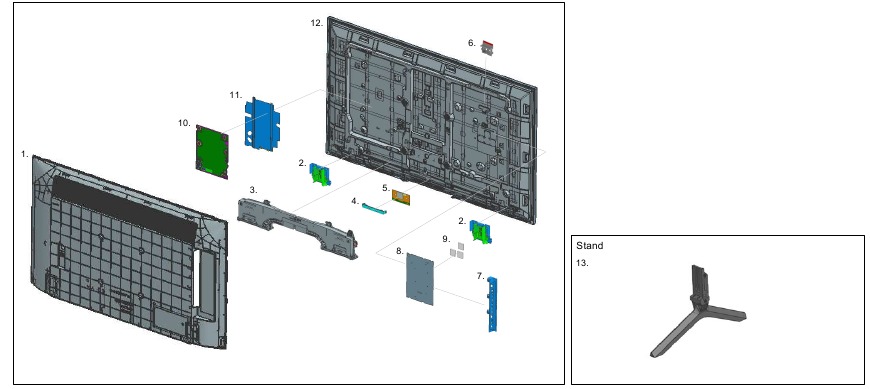

VISTA EXPLODIDA E LISTA DE PEÇAS 43"

TAMPA TRASEIRA

1. Remova o parafuso da tampa traseira e CA. (Quantidade: 4)
   PARAFUSO, +PSW M5X14


2. Solte o gancho inferior (Quantidade: 4)
   1. Desengate dois ganchos que estejam mais próximos do centro simultaneamente para evitar o travamento.

   2. Localize os dois ganchos e use uma moeda ou gabarito para desengatá-los.


   3. Pode usar um espelho para ajudar a localizar a posição do gancho.

   4. Enrole a moeda com fita adesiva. (55 mm x 25 mm)

   5. Espessura da moeda de aproximadamente 2 mm.
      Observação: consulte a página seguinte para ver a localização dos ganchos
      = Gancho inferior da moldura BC

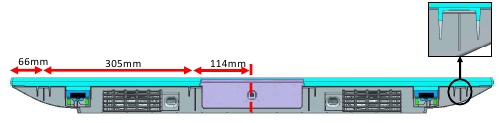

2. Posição do gancho inferior.

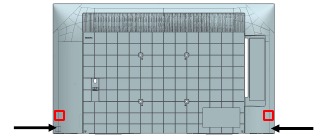

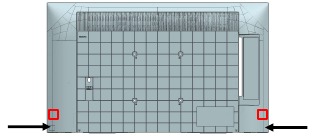

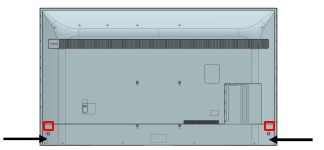

3. Solte o gancho do canto (Quantidade: 2)

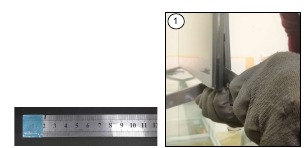

   1. Ao soltar o gancho, puxe o canto da tampa traseira e insira o gabarito.

   2. Certifique-se de que o gabarito seja puxado para trás.

   3. NÃO gire na moldura ao inserir o gabarito.

      Observação:

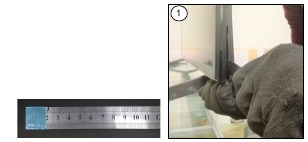

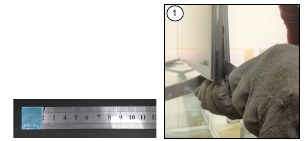

      1. Régua ou gabarito para soltar o gancho do canto.
      2. Enrole a régua com fita adesiva para evitar arranhões
         = Gancho traseiro da moldura BC

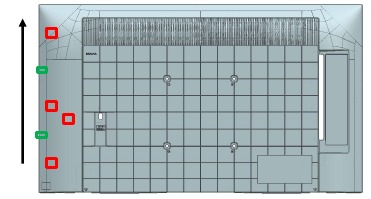

4. Remova o gancho do lado esquerdo. (Quantidade: 4)
   1. Segure a tampa traseira com a mão e desengate o gancho da tampa traseira e da moldura usando uma régua ou gabarito

   2. Flexione a tampa traseira para fora para desengatar. Apoie o conjunto com o braço.


Observação:
Gancho da tampa traseira do chassi traseiro
Gancho da moldura da tampa traseira

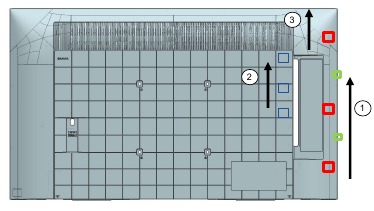

5. Remova o gancho do lado direito. (Quantidade: 3)

   1. Desengate os ganchos laterais

   2. Puxe a tampa traseira abaixo do conector lateral para soltar os ganchos

   3. Continue desengatando os ganchos laterais restantes


Observação:
Gancho da tampa traseira do chassi traseiro
Gancho da moldura da tampa traseira
Gancho SJB

6. Solte os ganchos da linha superior. (Quantidade: 4)

   1. Incline a tampa traseira e empurre para cima no lado esquerdo ou direito.
   2. Levante a tampa traseira do centro.

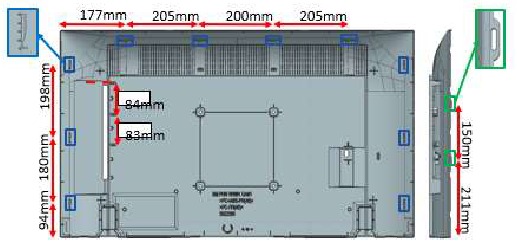

Posicionamento do gancho.

• Coloque o aparelho de TV voltado para baixo sobre uma superfície estável e nivelada antes de desmontar e montar as peças.
• e as peças sombreadas são críticas para a segurança. Substitua apenas pelo número de peça especificado.
• As peças contêm informações confidenciais. Siga rigorosamente as instruções sempre que os componentes forem reparados e/ou substituídos

\ (*) As peças não são estocadas, pois raramente são necessárias para o serviço de rotina. Alguns atrasos devem ser previstos ao solicitar esses componentes.
\ A imagem fornecida nesta seção pode ter uma ligeira diferença dos conjuntos reais.
\O número de referência ao lado da peça indica a sequência de desmontagem.
\Remova os parafusos antes da desmontagem. Desconecte os conectores antes da desmontagem

LISTA DE PEÇAS DO CONJUNTO

Nº DE REF.	Nº DA PEÇA	DESCRIÇÃO	OBSERVAÇÕES
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Placa de circuito impresso, incl. capacitores
10	1-009-799-31	CONVERSOR ESTÁTICO GL11B (TV)	Fonte de alimentação interna
12	1-016-899-11	PAINEL LCD (B43WQ1)	Display de cristal líquido

OUTRA PEÇA

	1-012-952-21	CONJUNTOS DE CABOS DE ALIMENTAÇÃO CA C7L (UE)	CEI (cabo)
	1-012-956-11	CONJUNTOS DE CABOS DE ALIMENTAÇÃO CA C7L (Reino Unido)	UKA (cabo)

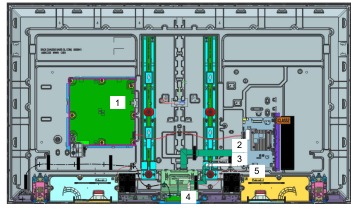

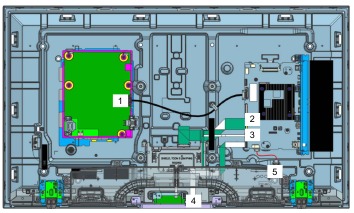

CONECTOR

Nº DE REF.	Nº DA PEÇA. DESCRIÇÃO	OBSERVAÇÕES
1	1-010-990-12 CONJ. DO CONECTOR 30P	CN1701(B)-CN6401(G)(1)
2	1-010-995-12 CABO PLANO FLEXÍVEL 51P	CN4200(B)-U1(TCON)(1)
3	1-010-991-11 CABO PLANO FLEXÍVEL 20P	CN3801(B)-J1(WIFI/BT)(1)
4	1-010-993-11 CABO PLANO FLEXÍVEL 25P	CN1200(B)-CN102(H)(1)
5	1-010-989-12 CONJ. DO CONECTOR 4P (SP)	CN3550(B)-SP(1)

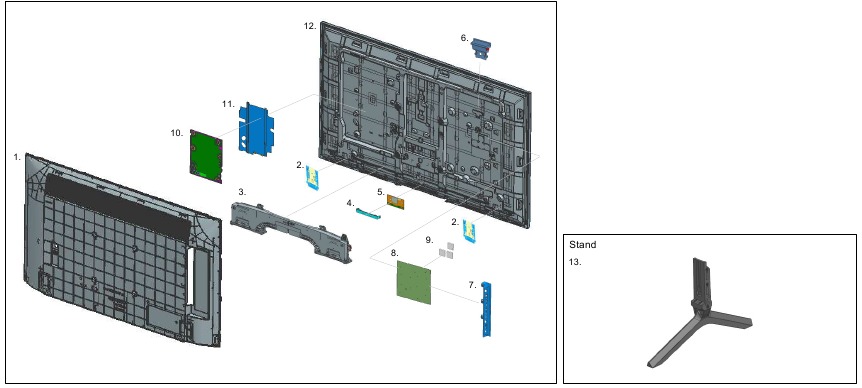

VISTA EXPLODIDA E LISTA DE PEÇAS 50"

TAMPA TRASEIRA

1. Remova o parafuso da tampa traseira e da tampa CA. (Quantidade: 4)
   PARAFUSO, +PSW M5X14

2. Solte o gancho inferior (quantidade: 6)
   1. Desengate dois ganchos que estão mais próximos do centro simultaneamente para evitar o travamento.

   2. Localize ambos os ganchos e use uma moeda ou gabarito para desengatar.


   3. Pode usar um espelho para ajudar a localizar a posição do gancho.

   4. Enrole a moeda em fita adesiva. (55 mm x 25 mm)

   5. Espessura da moeda de aproximadamente 2 mm.
      Observação: Consulte a próxima página para a localização dos ganchos
      = Gancho do Btm BC-Bezel

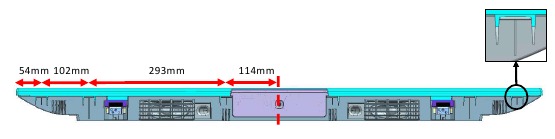

2. Posição do gancho inferior.

3. Solte o gancho do canto (quantidade: 2)

   1. Ao soltar o gancho, puxe o canto da tampa traseira e insira o gabarito.

   2. Certifique-se de que o gabarito seja puxado para trás.

   3. NÃO gire no Bezel ao inserir o gabarito.

      Observação:
      1. Régua ou gabarito para soltar o gancho do canto.
      2. Enrole a régua com fita adesiva para evitar arranhões
         =Gancho BC-Tampa Traseira

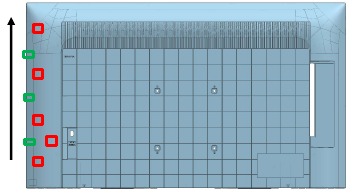

4. Remova o gancho do lado esquerdo. (Quantidade: 5)
   1. Segure a tampa traseira com a mão e desengate o gancho da tampa traseira - Bezel usando uma régua ou gabarito.

   2. Flexione a tampa traseira para fora para desengatar. Apoie o conjunto com o braço.

      Observação:
      Gancho Chassi Traseiro-Tampa Traseira
      Gancho Tampa Traseira-Bezel

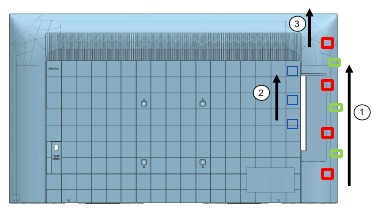

5. Remova o gancho do lado direito. (Quantidade: 4)
   1. Desengate os ganchos laterais

   2. Puxe a tampa traseira abaixo do conector lateral para soltar os ganchos

   3. Continue desengatando os ganchos laterais restantes

      Observação:
      Gancho Chassi Traseiro-Tampa Traseira
      Gancho Tampa Traseira-Bezel
      Gancho SJB


6. Solte os ganchos da linha superior. (Quantidade: 6)

   1. Incline a tampa traseira e empurre para cima no lado esquerdo ou direito.
   2. Levante a tampa traseira do centro.

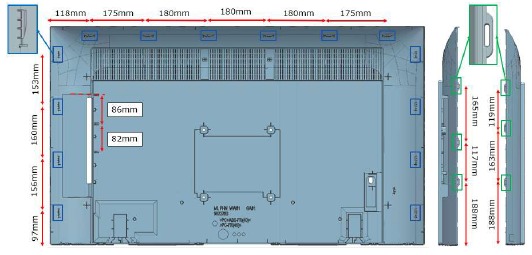

      Posicionamento do gancho.


• Coloque o aparelho de TV voltado para baixo sobre uma superfície estável e nivelada antes da desmontagem e montagem das peças.
• e as peças sombreadas são críticas para a segurança. Substitua apenas pelo número de peça especificado.
• As peças contêm informações confidenciais. Siga rigorosamente as instruções sempre que os componentes forem reparados e/ou substituídos.

\ (*) As peças não são estocadas, pois raramente são necessárias para manutenção de rotina. Alguns atrasos devem ser previstos ao encomendar esses componentes.
\ A imagem fornecida nesta seção pode ter uma ligeira diferença em relação aos conjuntos reais.
\ O número de referência ao lado da peça indica a sequência de desmontagem.
\ Remova os parafusos antes da desmontagem. Desconecte os conectores antes da desmontagem

LISTA DE PEÇAS DO CONJUNTO

Nº DE REF.	Nº DA PEÇA.	DESCRIÇÃO	OBSERVAÇÕES
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Placa de circuito impresso, incl. capacitores
10	1-010-536-41	CONVERSOR ESTÁTICO GL16B (TV)	Fonte de alimentação interna
12	1-016-900-11	PAINEL LCD (B50WQ1)	Display de cristal líquido

OUTRAS PEÇAS

1-012-952-21	CONJUNTOS DE CABO DE ALIMENTAÇÃO CA C7L (UE)	CEI (Cabo)
1-012-956-11	CONJUNTOS DE CABO DE ALIMENTAÇÃO CA C7L (RU)	UKA (Cabo)

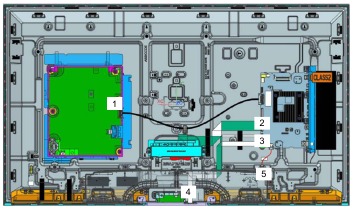

CONECTOR

Nº DE REF.	Nº DA PEÇA.	DESCRIÇÃO	OBSERVAÇÕES
1	1-011-001-12	CONJUNTO DO CONECTOR 30P	CN1701(B)-CN6401(G)(1)
2	1-011-006-11	CABO PLANO FLEXÍVEL 51P	CN4200(B)-U1(TCON)(1)
3	1-011-002-11	CABO PLANO FLEXÍVEL 20P	CN3801(B)-J1(WIFI/BT)(1)
4	1-011-004-12	CABO PLANO FLEXÍVEL 25P	CN1200(B)-CN102(H)(1)
5	1-010-989-12	CONJUNTO DO CONECTOR 4P (SP)	CN3550(B)-SP(1)

DESMONTAGEM E CUIDADO NA REMOÇÃO 55"

TAMPA TRASEIRA

1. Remova o parafuso da tampa traseira e da tampa CA. (Quantidade: 5)
   PARAFUSO, +PSW M5X14

2. Solte o gancho inferior (quantidade: 6)
   1. Desengate dois ganchos que estão mais próximos do centro simultaneamente para evitar o travamento.

   2. Localize ambos os ganchos e use uma moeda ou gabarito para desengatar.


   3. Pode usar um espelho para ajudar a localizar a posição do gancho.

   4. Enrole a moeda em fita adesiva. (55 mm x 25 mm)

   5. Espessura da moeda de aproximadamente 2 mm.
      Observação: Consulte a próxima página para a localização dos ganchos
      = Gancho Btm BC-Bezel

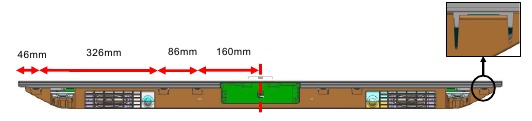

2. Posição do gancho inferior.

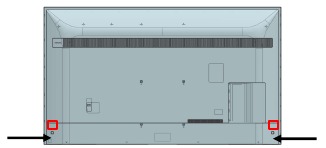

3. Solte o gancho do canto (quantidade: 2)
   1. Ao soltar o gancho, puxe o canto da tampa traseira e insira o gabarito.

   2. Certifique-se de que o gabarito seja puxado para trás.

   3. NÃO gire no Bezel ao inserir o gabarito.

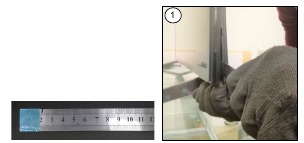

      Observação:
      1. Régua ou gabarito para soltar o gancho do canto.
      2. Enrole a régua com fita adesiva para evitar arranhões
         =Gancho BC-Tampa Traseira


4. Remova o gancho do lado esquerdo. (Quantidade: 3)
   1. Segure a tampa traseira com a mão e desengate o gancho da tampa traseira - Bezel usando uma régua ou gabarito
   2. Flexione a tampa traseira para fora para desengatar. Apoie o conjunto com o braço.
      Observação:
      Gancho Chassi Traseiro-Tampa Traseira
      Gancho Tampa Traseira-Bezel

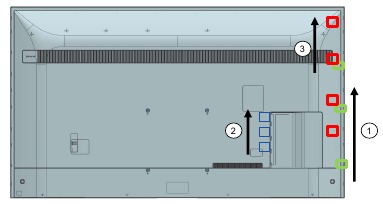

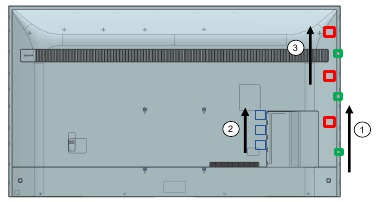

5. Remova o gancho do lado direito. (Quantidade: 3)

   1. Desengate os ganchos laterais

   2. Puxe a tampa traseira abaixo do conector lateral para soltar os ganchos

   3. Continue desengatando os ganchos laterais restantes

      Observação:
      Gancho Chassi Traseiro-Tampa Traseira
      Gancho Tampa Traseira-Bezel
      Gancho SJB

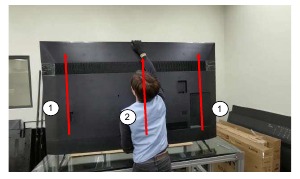

6. Solte os ganchos da linha superior. (Quantidade: 6)

   1. Incline a tampa traseira e empurre para cima no lado esquerdo ou direito.
   2. Levante a tampa traseira do centro.
      Posicionamento do gancho.

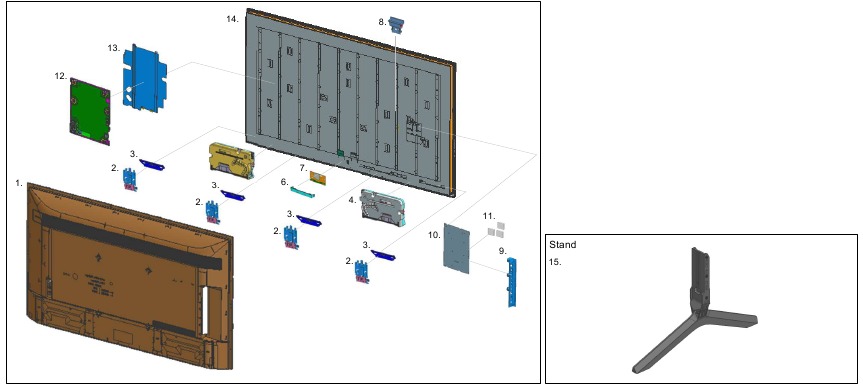

VISTA EXPLODIDA E LISTA DE PEÇAS 55"

• Coloque o televisor virado para baixo sobre uma superfície estável e nivelada antes de desmontar e montar as peças.
• e as peças sombreadas são críticas para a segurança. Substitua apenas pelo número de peça especificado.
• As peças contêm informações confidenciais. Siga rigorosamente as instruções sempre que os componentes forem reparados e/ou substituídos

\ (*) As peças não são estocadas, pois raramente são necessárias para serviços de rotina. Alguns atrasos devem ser previstos ao encomendar esses componentes.
\ A imagem fornecida nesta seção pode ter uma ligeira diferença em relação aos conjuntos reais.
\ O número de referência ao lado da peça indica a sequência de desmontagem.
\ Remova os parafusos antes da desmontagem. Desconecte os conectores antes da desmontagem

LISTA DE PEÇAS DO CONJUNTO

REF. Nº	Nº DA PEÇA	DESCRIÇÃO	OBSERVAÇÕES
10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Placa de circuito impresso, incl. capacitores
12	1-004-422-22	GL01B-STATIC CONVERTER (TV)	Fonte de alimentação interna
14	1-016-901-11	LCD PANEL(B55WQ1)	Tela de cristal líquido

OUTRAS PEÇAS

1-844-936-12	AC INLET CABLE	UE (tipo de 2 peças) [lado da TV]
1-002-007-11	C17 AC CORD SET(SWISS)	UE (tipo de 2 peças) [lado do plugue CA, suíço] (Cabo)
1-912-832-11	POWER-SUPPLY CORD SET(EU)	UE (tipo de 2 peças) [lado do plugue CA, Europa] (Cabo)
1-912-983-12	POWER-SUPPLY CORD (CONN.)	UKA (tipo de 1 peça)

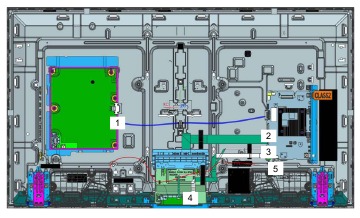

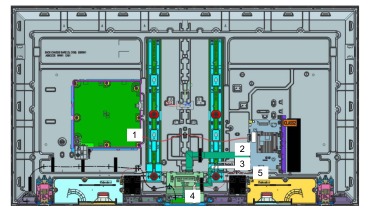

CONECTOR

REF. Nº	Nº DA PEÇA	DESCRIÇÃO	OBSERVAÇÕES
1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
5	1-006-501-33	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

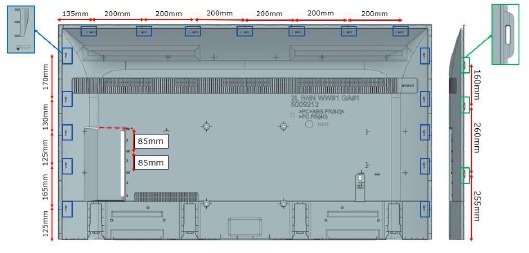

CUIDADO NA DESMONTAGEM E REMOÇÃO 65"

TAMPA TRASEIRA

1. Remova o parafuso da tampa traseira e CA. (Quantidade: 5)
   PARAFUSO, +PSW M5X14

2. Solte o gancho inferior (quantidade: 8)
   1. Desengate dois ganchos que estão mais próximos do centro simultaneamente para evitar o travamento.

   2. Localize ambos os ganchos e use uma moeda ou gabarito para desengatar.

   3. Pode usar um espelho para ajudar a localizar a posição do gancho.

   4. Enrole a moeda em fita adesiva. (55 mm x 25 mm)

   5. Espessura da moeda de aproximadamente 2 mm.
      Observação: consulte a próxima página para obter a localização dos ganchos

      = Gancho inferior da moldura BC

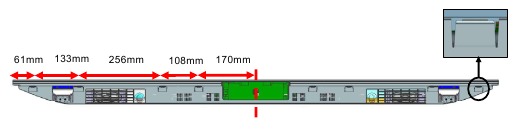

2. Posição do gancho inferior.

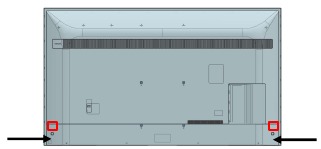

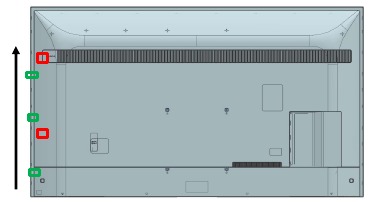

3. Solte o gancho de canto (quantidade: 2)

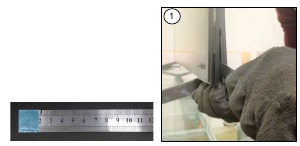

   1. Ao soltar o gancho, puxe o canto da tampa traseira e insira o gabarito.

   2. Certifique-se de que o gabarito seja puxado para trás.

   3. NÃO gire na moldura ao inserir o gabarito.

      Observação:
      1. Régua ou gabarito para soltar o gancho de canto.
      2. Enrole a régua com fita adesiva para evitar arranhões
         =Gancho traseiro da moldura BC

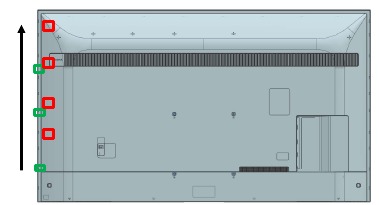

4. Remova o gancho lateral esquerdo. (Quantidade: 4)
   1. Segure a tampa traseira com a mão e desengate o gancho da tampa traseira e da moldura usando uma régua ou gabarito

   2. Flexione a tampa traseira para fora para desengatar. Apoie o conjunto com o braço.

      Observação:
      Gancho traseiro do chassi traseiro
      Gancho da moldura da tampa traseira


5. Remova o gancho lateral direito. (Quantidade: 4)
   1. Desengate os ganchos laterais

   2. Puxe a tampa traseira abaixo do conector lateral para soltar os ganchos

   3. Continue a desengatar os ganchos laterais restantes

      Observação:
      Gancho traseiro do chassi traseiro
      Gancho da moldura da tampa traseira
      Gancho SJB


6. Solte os ganchos da linha superior. (Quantidade: 7)

   1. Incline a tampa traseira e empurre para cima no lado esquerdo ou direito.
   2. Levante a tampa traseira do centro.
      Posicionamento do gancho.

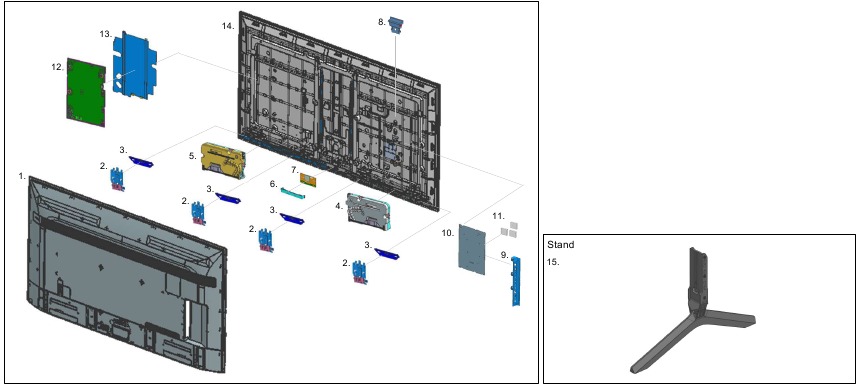

VISTA EXPLODIDA E LISTA DE PEÇAS 65"

• Coloque o televisor virado para baixo sobre uma superfície estável e nivelada antes de desmontar e montar as peças.
• e as peças sombreadas são críticas para a segurança. Substitua apenas pelo número de peça especificado.
• As peças contêm informações confidenciais. Siga rigorosamente as instruções sempre que os componentes forem reparados e/ou substituídos

\ (*) As peças não são estocadas, pois raramente são necessárias para serviços de rotina. Alguns atrasos devem ser previstos ao encomendar esses componentes.
\ A imagem fornecida nesta seção pode ter uma ligeira diferença em relação aos conjuntos reais.
\ O número de referência ao lado da peça indica a sequência de desmontagem.
\ Remova os parafusos antes da desmontagem. Desconecte os conectores antes da desmontagem

LISTA DE PEÇAS DO CONJUNTO

REF. Nº	Nº DA PEÇA	DESCRIÇÃO	OBSERVAÇÕES
10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Placa de circuito impresso, incl. capacitores
12	1-004-423-61	GL02P-STATIC CONVERTER (TV)	Fonte de alimentação interna
14	1-016-902-11	LCD PANEL(B65WQ1)	Tela de cristal líquido

OUTRAS PEÇAS

1-012-952-21	C7L AC POWER CORD SETS (EU)	UE (Cabo)
1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (Cabo)

CONECTOR

REF. Nº	Nº DA PEÇA	DESCRIÇÃO	OBSERVAÇÕES
1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
5	1-006-513-34	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

CUIDADO AO DESMONTAR E REMOVER 75"

TAMPA TRASEIRA

1. Remova o parafuso da tampa traseira e da tampa CA. (Quantidade: 5)
   PARAFUSO, +PSW M5X14

2. Solte o gancho inferior (quantidade: 8)
   1. Desengate dois ganchos que estão mais próximos do centro simultaneamente para evitar o travamento.

   2. Localize os dois ganchos e use uma moeda ou gabarito para desengatá-los.

   3. Pode usar um espelho para ajudar a localizar a posição do gancho.

   4. Enrole a moeda em fita adesiva. (55 mm x 25 mm)

   5. Espessura da moeda de aproximadamente 2 mm.


Observação: Consulte a próxima página para ver a localização dos ganchos
= Gancho da moldura BC inferior

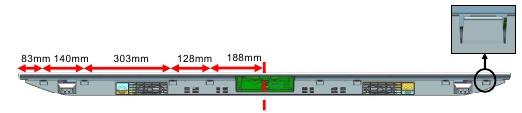

2. Posição do gancho inferior.

3. Solte o gancho do canto (quantidade: 2)
   1. Ao soltar o gancho, puxe o canto da tampa traseira e insira o gabarito.

   2. Certifique-se de que o gabarito seja puxado para trás.

   3. NÃO gire na moldura ao inserir o gabarito.

      Observação:
      1. Régua ou gabarito para soltar o gancho do canto.
      2. Enrole a régua com fita adesiva para evitar arranhões
         = Gancho da tampa traseira BC


4. Remova o gancho do lado esquerdo. (Quantidade: 2)
   1. Segure a tampa traseira com a mão e desengate o gancho da tampa traseira - moldura usando uma régua ou gabarito

   2. Flexione a tampa traseira para fora para desengatar. Apoie o conjunto com o braço.

      Observação:
      Gancho da tampa traseira - chassi traseiro
      Gancho da moldura - tampa traseira

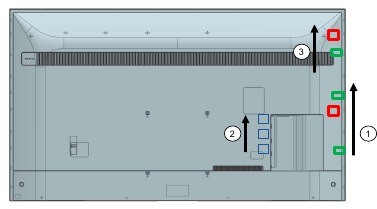

5. Remova o gancho do lado direito. (Quantidade: 2)
   1. Desengate os ganchos laterais

   2. Puxe a tampa traseira abaixo do conector lateral para soltar os ganchos

   3. Continue desengatando os ganchos laterais restantes

      Observação:
      Gancho da tampa traseira - chassi traseiro
      Gancho da moldura - tampa traseira
      Gancho SJB

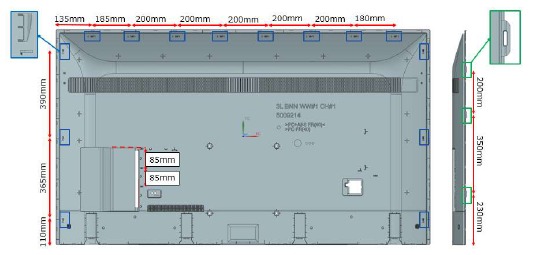

6. Solte os ganchos da linha superior. (Quantidade: 8)

   1. Incline a tampa traseira e empurre para cima no lado esquerdo ou direito.
   2. Levante a tampa traseira do centro.
      Posicionamento do gancho.

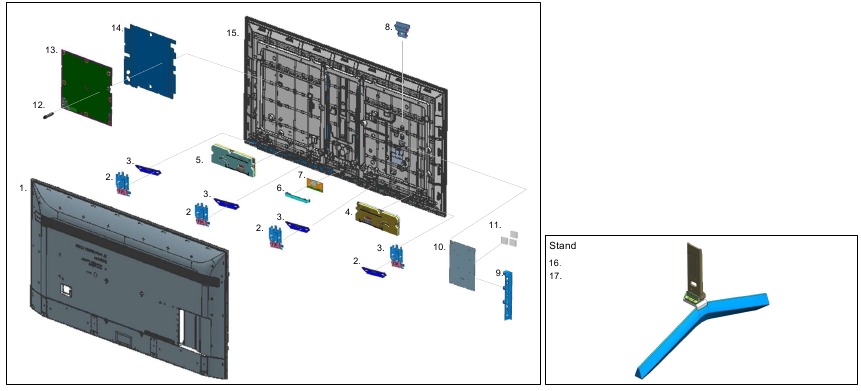

VISTA EXPLODIDA E LISTA DE PEÇAS 75"

• Coloque o aparelho de TV virado para baixo em uma superfície estável e nivelada antes de desmontar e montar as peças.
• e as peças sombreadas são críticas para a segurança. Substitua apenas pelo número de peça especificado.
• As peças contêm informações confidenciais. Siga rigorosamente as instruções sempre que os componentes forem reparados e/ou substituídos

\ (*) As peças não são estocadas, pois raramente são necessárias para manutenção de rotina. Alguns atrasos devem ser previstos ao solicitar esses componentes.
\ A imagem fornecida nesta seção pode ter uma ligeira diferença dos conjuntos reais.
\O número de referência ao lado da peça indica a sequência de desmontagem.
\ Remova os parafusos antes da desmontagem. Desconecte os conectores antes da desmontagem

LISTA DE PEÇAS DO CONJUNTO

Nº DE REF.	Nº DA PEÇA	DESCRIÇÃO	OBSERVAÇÕES
10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Placa de circuito impresso, incl. capacitores
13	1-009-802-21	GL14P-CONVERSOR ESTÁTICO (TV)	Fonte de alimentação interna
15	1-016-903-11	PAINEL LCD (B75WQ1)	Display de cristal líquido

OUTRAS PEÇAS

1-012-952-21	CONJUNTOS DE CABOS DE ALIMENTAÇÃO CA C7L (UE)	UE (Cabo)
1-012-956-11	CONJUNTOS DE CABOS DE ALIMENTAÇÃO CA C7L (RU)	UKA (Cabo)

CONECTOR

Nº DE REF.	Nº DA PEÇA	DESCRIÇÃO	OBSERVAÇÕES
1	1-006-502-11	CONECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
2	1-010-542-12	CABO PLANO FLEXÍVEL 51P	CN4200(B)-U1(T-CON)(1)
3	1-006-505-12	CABO PLANO FLEXÍVEL 20P	CN3801(B)-J1(WIFI/BT)(1)
4	1-006-509-12	CABO PLANO FLEXÍVEL 25P	CN1200(B)-CN102(H)(1)
5	1-006-514-13	CONECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

NOTAS DE SEGURANÇA

Avisos e precauções.

1.
   Estas instruções de manutenção são para uso exclusivo de pessoal de serviço qualificado.
2. Para reduzir o risco de choque elétrico, não realize nenhum serviço diferente do indicado nas instruções de operação, a menos que você seja qualificado para fazê-lo.
3.
   Um transformador de isolamento deve ser usado durante qualquer serviço para evitar possível risco de choque, devido ao chassi energizado. O chassi deste receptor está diretamente conectado à linha de alimentação CA. O fusível substituível deve estar no neutro da alimentação principal. Ao substituir o fusível, a alimentação deve ser desconectada para desenergizar os condutores de fase. (*Exceto ADAPTADOR CA, porque não substitui um fusível interno.)
4. TRANSPORTAR A TV: certifique-se de seguir estas orientações para proteger sua propriedade e evitar causar ferimentos graves:

• Transporte a TV com um número adequado de pessoas; TVs de tamanho maior exigem duas ou mais pessoas.
• O posicionamento correto das mãos ao transportar a TV é muito importante para a segurança e para evitar danos.

5. COMPONENTE RELACIONADO À SEGURANÇA

   Os componentes identificados por sombreado e marca nas vistas explodidas e na lista de peças são críticos para operações seguras. Substitua esses componentes por peças da Sony cujos números de peça aparecem conforme mostrado neste manual ou em suplementos publicados pela Sony. Os ajustes do circuito que são críticos para operações seguras são identificados neste manual. Siga esses procedimentos sempre que componentes críticos forem substituídos ou houver suspeita de operação inadequada.

6. LEMBRETE IMPORTANTE PARA A SUBSTITUIÇÃO DA PLACA PRINCIPAL DA TV:
   É obrigatório que as centrais de serviço confirmem as informações do sistema da TV após cada reparo realizado com a substituição da placa principal. Sempre que uma placa principal da TV for substituída, o modelo e o número de série corretos da TV devem ser reinseridos na memória. Este é um procedimento OBRIGATÓRIO que cada centro de serviço deve aplicar. Consulte o capítulo de AJUSTE neste manual de serviço para descobrir como definir o número do modelo e o número de série no modo de serviço.

Manuseio do painel LCD.
Ao reparar o painel LCD, certifique-se de estar aterrado com uma pulseira antiestática.
Ao reparar o painel LCD na parede, o painel deve ser fixado usando os 4 orifícios de montagem na tampa traseira.

1. Não pressione o painel ou a borda da estrutura para evitar o risco de choque elétrico.
2. Não arranhe ou pressione o painel com objetos pontiagudos.
3. Não deixe o módulo em alta temperatura ou em áreas de alta umidade por um longo período.
4. Não exponha o painel LCD à luz solar direta.
5. Evite o contato com a água. Isso pode causar curto-circuito dentro do módulo.
6. Desconecte a alimentação CA ao substituir a luz de fundo.
7. Sempre limpe o painel LCD com um pano macio.
8. Manuseie os fios ou conectores do circuito da luz de fundo com cuidado. Danificar os fios pode causar um curto-circuito.
9. Proteja o painel contra ESD para evitar danificar o circuito eletrônico (C-MOS).

10. Durante o reparo, NÃO deixe a alimentação ligada ou o período de Burn-in por mais de 1 hora enquanto a TV estiver virada para baixo sobre um pano. Consulte a Figura 1.


Para reduzir o risco de retenção de imagem:

• Preencha a tela alterando [Wide mode] (modo amplo) para eliminar as barras pretas. Selecione [Wide mode] (modo amplo) diferente de [Normal] (Normal).
• Desligue o OSD (On Screen Display) (exibição na tela) pressionando o botão DISPLAY e desligue os menus do equipamento conectado. Para obter detalhes, consulte os manuais de instruções do equipamento conectado.
• Evite exibir imagens estáticas com cores brilhantes (incluindo branco), relógios ou logotipos em qualquer parte da tela.
• Defina as configurações de imagem com base nas condições ambientais. A imagem padrão é recomendada para uso doméstico e ao visualizar conteúdo que geralmente exibe os logotipos da estação, etc. A TV tem os seguintes recursos para ajudar a reduzir/prevenir a retenção de imagem. Pressione o botão HOME e, em seguida, selecione [Settings] (Configurações) – [Picture & Display] (Imagem e exibição) – [Expert panel settings] (Configurações do painel de especialista) – a opção desejada.

Panel refresh (Atualização do painel)
A atualização do painel será executada automaticamente para ajustar a uniformidade da tela da TV depois de ter sido usada por longos períodos. A atualização do painel também pode ser realizada manualmente e só deve ser usada se a retenção de imagem for muito perceptível ou se você vir a seguinte mensagem: [Panel refresh did not finish...] (A atualização do painel não foi concluída...)

• A função Panel refresh (Atualização do painel) pode afetar o painel. Como referência, execute a Panel refresh (Atualização do painel) apenas uma vez por ano, não a execute mais de uma vez por ano, pois isso pode afetar a vida útil do painel.
• A Panel refresh (Atualização do painel) leva cerca de uma hora para ser concluída.
• Uma linha branca pode ser exibida na tela durante a Panel refresh (Atualização do painel), isso não é um mau funcionamento da TV.
• A Panel refresh (Atualização do painel) só funcionará quando a temperatura ambiente estiver entre 10 e 40 °C.

Pixel shift. (Deslocamento de pixel)
Move automaticamente a imagem na tela para evitar a retenção de imagem.

Another feature. (Outro recurso)
O brilho da tela é reduzido automaticamente ao exibir imagens estáticas, relógios, cores brilhantes ou logotipos, etc.

Caution_for_Board_handling. (Cuidado_para_o_manuseio_da_placa)

Os seguintes problemas ocorrerão devido ao manuseio do IC montado na placa

• Rachadura de solda devido ao manuseio do substrato (tensão).
• Quebra do IC devido à eletricidade estática (ESD).

Ao reparar a TV na casa do cliente ou na estação de serviço ou reparar a placa defeituosa, preste atenção ao manuseio da placa.

Substrato que precisa de atenção para manuseio:

• Placa principal (placa B**)
• Placa traseira (placa D**)

※ Coisas para preparar com antecedência.
Pulseira antiestática.

※
Pulseira antiestática a ser verificada diariamente.
Use um multímetro para garantir que a resistência da pulseira antiestática esteja OK.
(R=750K Ohms a 35Mega Ohms)

Almofada/folha antiestática
Use uma bolsa contendo a placa ou um assento especial

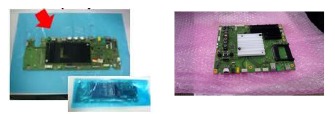

1. Cuidado para o manuseio da placa (tensão). Certifique-se de observar o seguinte conteúdo.
   1. Segure a placa com as duas mãos

   2. Não segure/empurre o dissipador de calor


3. Manuseie com cuidado. Não balance

4. Independentemente de ser uma placa boa ou defeituosa, sempre coloque-a lentamente na almofada/folha antiestática.

5. Não empilhe

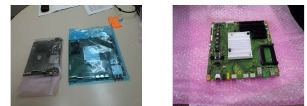

2. Cuidado para o manuseio da placa (ESD). Certifique-se de observar o seguinte conteúdo
   1. Ao retirar a tampa traseira, não toque na placa

   2. Use uma pulseira antiestática


※ Exemplo de instalação da pulseira.
Conecte o clipe à parte de metal do chassi da TV com a pulseira aterrada. Abaixo está um exemplo de aterramento de cada modelo.

※
Pulseira antiestática a ser verificada diariamente. Use um multímetro para garantir que a resistência da pulseira antiestática esteja OK. (R=750K Ohms a 35Mega Ohms)

3. Ao segurar a placa, não bata ou toque nas peças de plástico Depois de retirar a placa defeituosa da TV, coloque-a na embalagem antiestática.

4. Não coloque diretamente no tapete/carpete. E sempre coloque-o na almofada antiestática


Sobre a bateria de lítio.

1. Perigo de explosão se a bateria for substituída incorretamente. Substitua apenas pelo mesmo tipo ou equivalente.
2. A bateria com a caixa externa quebrada não deve entrar em contato com a água.

Verificação de segurança
Depois de corrigir o problema de serviço original, execute as seguintes verificações de segurança antes de entregar o aparelho ao cliente:-

1. Verifique a área do seu reparo quanto a conexões não soldadas ou mal soldadas. Verifique toda a superfície da placa quanto a respingos e pontes de solda.
2. Verifique a fiação entre as placas para garantir que nenhum fio esteja preso ou em contato com resistores de alta potência.
3. Verifique se todos os botões de controle, blindagens, tampas, tiras de aterramento e hardware de montagem foram substituídos. Certifique-se de que substituiu todos os isoladores.
4. Procure por peças de substituição não autorizadas, principalmente transistores que foram instalados durante um reparo anterior. Indique-os ao cliente e recomende a substituição.
5. Procure por peças que mostrem sinais óbvios de deterioração, mesmo que estejam funcionando. Indique-os ao cliente e recomende a substituição.
6. Verifique os cabos de alimentação quanto a rachaduras e abrasão. Recomende a substituição de qualquer cabo de alimentação desse tipo ao cliente.
7. Verifique os terminais da antena, acabamento de metal, botões metalizados, parafusos e todas as outras peças de metal expostas quanto a vazamento de CA. Verifique o teste de vazamento conforme descrito a seguir.
8. Por motivos de segurança, é proibido reparar a placa de alimentação e/ou a placa do inversor.

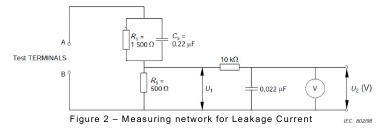

Teste de vazamento.
(Para proteger contra choque elétrico quando o cliente toca no terminal.). A corrente de fuga pode ser medida por V: Voltímetro ou osciloscópio (leitura r.m.s ou de pico).
Instrumento de fonte de alimentação estabilizada e transformador de tensão isolado:
Use muita capacidade de corrente e o transformador de tensão isolado não precisa usar equipamento de fonte de alimentação estabilizada. Especificação do voltímetro RMS: Resistência de entrada > 1 Mohm, Capacitância de entrada < 200 pF, Faixa de frequência: 15 Hz – 1 MHz. Consulte a Figura 2. Voltímetro tipo isolado (FLUKE 8921A etc *1). *1 Não use FLUKE 8920A que está conectado ao terra de proteção por diodo. # A corrente de fuga do instrumento de medição é inferior a 10μArms quando o plugue CA do equipamento em teste é aberto. # Configure a seguinte condição e ligue o aparelho. Tensão aplicada: Tensão de entrada nominal (Descrição na placa de identificação). # Meça a corrente de fuga entre um condutor de fase e o neutro para o terminal A e o terminal B. Leia o valor rms e, em seguida, calcule o valor de pico VALOR DE PICO =√2 VALOR RMS. Cumpra o seguinte requisito. Equipamento de classe II (plugue de 2 pinos): para cada terminal, o pior valor de medição não deve exceder AC 350uA de pico).
Observação: incluindo adaptador CA, combinação de unidade operada por adaptador CA/CC.

Como encontrar um bom aterramento.

1. Um cano de água fria é um aterramento garantido; o parafuso de retenção da placa de cobertura na maioria das caixas de tomadas CA também está no aterramento.
2. Se o parafuso de retenção for usado como seu aterramento, verifique se ele está no terra medindo a resistência entre ele e um cano de água fria com um ohmímetro. A leitura deve ser de zero ohms.
3. Se um cano de água fria não estiver acessível, conecte uma luz de inspeção de 60 a 100 watts (não uma lâmpada de néon) entre o lado quente da tomada e o parafuso de retenção. Tente ambos os slots, se necessário, para localizar o lado quente na linha; a lâmpada deve acender com brilho normal se o parafuso estiver no potencial de terra (consulte a Figura 3).

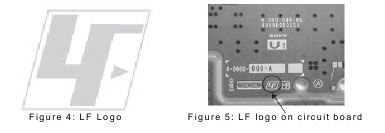

Informações sem chumbo
As placas de circuito usadas nesses modelos foram processadas usando solda sem chumbo. As placas são identificadas pelo logotipo LF localizado perto da designação da placa.

A manutenção dessas placas requer precauções especiais. É altamente recomendável usar material de solda sem chumbo para garantir a qualidade ideal das novas juntas de solda.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

Idiomas disponíveis
