Manual da Série BRAVIA X85K da Sony, BRAVIA KD-32W830K

Conteúdo

1 Sobre os Manuais
2 Controle Remoto e TV
3 Instalando a TV na parede
4 Solução de problemas
5 Especificações
6 Informações de segurança
7 Referências
8 Baixar manual
9 Em Outros Idiomas

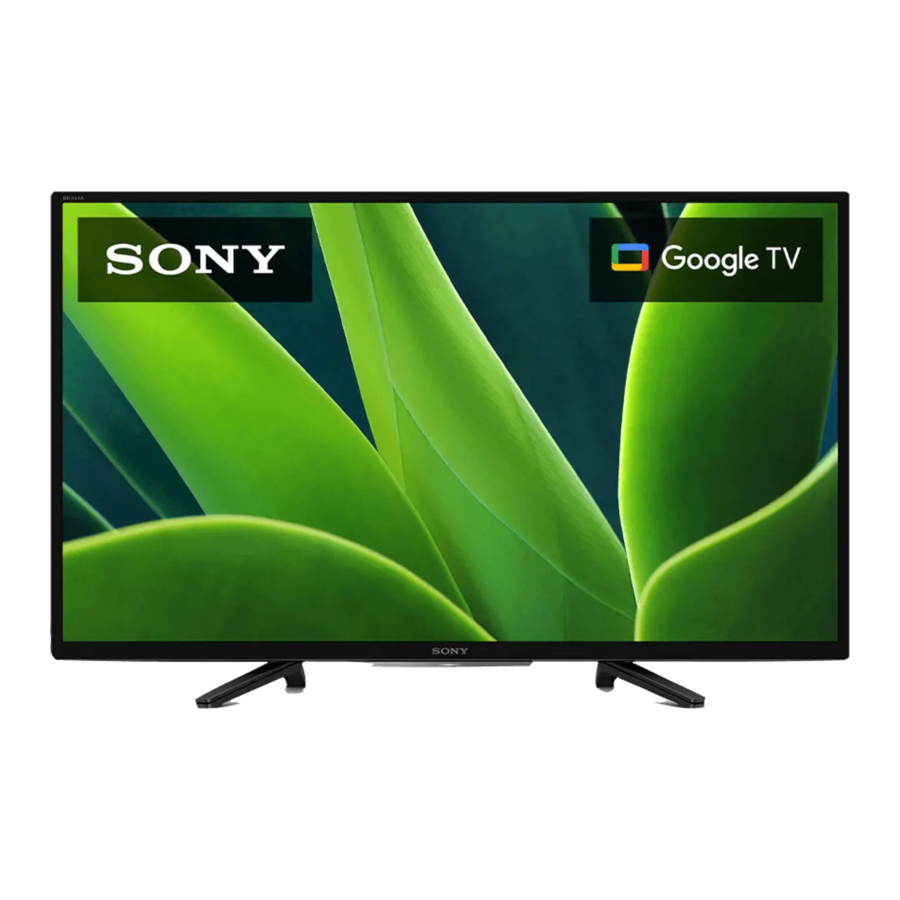

TV Sony BRAVIA

Sobre os Manuais

Esta TV vem com os seguintes manuais. Guarde os manuais para referência futura.

Guia de Configuração

Instalação e configuração da TV.

Guia de Referência (este manual) / Documentação de Segurança

Informações de segurança, controle remoto, resolução de problemas, instalação de montagem na parede, especificação, etc.

Guia de Ajuda (Manual na tela)

Configurações, funções, conexão com a Internet, resolução de problemas, etc.
Para abri-lo, pressione o botão HELP no controle remoto e selecione Guia de Ajuda.

Leia o Contrato de Licença de Software do Usuário Final antes de usar seu produto Sony. O uso do seu produto indica sua aceitação do Contrato de Licença de Software do Usuário Final. O contrato de licença de software entre você e a Sony está disponível on-line no site da Sony (https://www.sony.net/tv-softwarelicenses2/) ou na tela do seu produto. Pressione (Configurações Rápidas) no controle remoto e selecione [Configurações] [Sistema] [Sobre] [Informações legais] [Contrato de licença do usuário final].

Observação

As imagens e ilustrações usadas no Guia de Configuração e neste manual são apenas para referência e podem ser diferentes do produto real.
Os menus de configuração estão sujeitos a alterações sem aviso prévio devido a atualizações de software. Para obter as informações mais recentes, visite o site de suporte da Sony. A classe de 32" tem um tamanho de imagem visível de 31,5 polegadas (80,0 cm) (medido diagonalmente).

Localização da etiqueta de identificação
As etiquetas para o nº do modelo da TV e a classificação da fonte de alimentação estão localizadas na parte traseira da TV. Para modelos com adaptador CA fornecido: As etiquetas para o nº do modelo do adaptador CA e o nº de série estão localizadas na parte inferior do adaptador CA.

AVISO IMPORTANTE
Registro do Proprietário
Os números do modelo e de série estão localizados na lateral e/ou na parte traseira da TV. Anote esses números nos espaços fornecidos abaixo. Consulte-os sempre que entrar em contato com seu revendedor Sony em relação a esta TV.
Nome do Modelo
Nº de Série

CUIDADO
Para evitar choque elétrico e exposição da lâmina, não use este plugue CA com uma extensão, receptáculo ou outra tomada, a menos que as lâminas possam ser totalmente inseridas.

Opere a TV somente em 100 V - 240 V CA (E.U.A./Canadá 120 V CA).

Observação

Esta televisão inclui um demodulador QAM que deve permitir que você receba programação de televisão a cabo digital não criptografada por meio de um serviço de assinatura de um provedor de serviços de cabo. A disponibilidade da programação de televisão a cabo digital em sua área depende do tipo de programação e do sinal fornecido pelo seu provedor de serviços de cabo.

Controle Remoto e TV

O formato, o layout, a disponibilidade e a função dos botões do controle remoto podem variar dependendo da sua região/país/modelo de TV/configurações da TV.

Google Assistente) / (Microfone):
Use o Google Assistente*¹*² ou a pesquisa por voz*². Para obter dicas sobre como controlar sua TV, pressione o botão do microfone no controle remoto e diga "dicas de voz".*¹
: Navegação e seleção no menu na tela.
TV: Alterne para um canal ou entrada de TV.
(Alimentação)
Botões numéricos
(ponto)
APPS: Exibe uma lista de aplicativos instalados.
YouTube™ / NETFLIX*¹ / Disney + / Prime Video / Botões coloridos
GUIDE/: Exibe o guia de programação digital da TV ou da caixa de cabo/satélite*¹.
DVR: Exibe a lista de Rec do DVR*¹*³.
INPUT: Exibe e seleciona a fonte de entrada, etc.
(Menu de ação): Exibe o menu de ação.
BACK
HOME
VOL +/– (Volume)
JUMP
MUTE
CH +/– (Canal)
AUDIO*⁴: Selecione o som da fonte multilíngue ou som duplo (depende da fonte do programa).
SUBTITLE/CC
HELP: Exibe o menu de suporte ao cliente.

REC: Grava o programa visualizado no momento no DVR*¹*³.
DISPLAY: Exibe informações.
(Alimentação)
Sensor do controle remoto / LED

*1 Apenas para região/país/modelo/idioma limitados.
*2 O Google Assistente ou a pesquisa por voz exigem uma conexão com a Internet.
*3 A configuração [Configuração da caixa de cabo/satélite] é necessária.
*4 O atalho de acessibilidade está disponível pressionando e mantendo pressionado AUDIO.

Diretrizes para controle remoto IR

Aponte seu controle remoto diretamente para o sensor de IR localizado na sua TV.
Certifique-se de que não haja objetos bloqueando o caminho entre o controle remoto e o sensor de IR na sua TV.
Lâmpadas fluorescentes podem interferir no seu controle remoto; tente desligar as lâmpadas fluorescentes.
Se você estiver tendo problemas com o controle remoto, reinsira ou substitua as pilhas e certifique-se de que elas estejam inseridas corretamente.

Instalando a TV na parede

O manual de instruções desta TV fornece apenas as etapas para preparar a TV para a instalação de montagem na parede antes de ser instalada na parede.
Sua TV pode ser montada em uma parede usando um suporte de montagem na parede adequado (não fornecido). Se o suporte de mesa estiver conectado à TV, a TV pode exigir a remoção do suporte de mesa; consulte "Removendo o suporte de mesa da TV".
Prepare a TV para o suporte de montagem na parede antes de fazer as conexões de cabos.
Para proteção do produto e por motivos de segurança, a Sony recomenda fortemente que a instalação da sua TV na parede seja realizada por profissionais qualificados. Não tente instalá-lo você mesmo.

Siga o guia de instruções fornecido com o suporte de montagem na parede para o seu modelo. É necessária experiência suficiente na instalação desta TV, especialmente para determinar a resistência da parede para suportar o peso da TV.
Os parafusos para instalar o suporte de montagem na parede na TV não são fornecidos.
O comprimento do parafuso para o suporte de montagem na parede difere dependendo da espessura do suporte de montagem na parede. Consulte a ilustração abaixo.

Consulte a tabela a seguir para o padrão de orifício de montagem na parede.

Nome do modelo	Padrão de orifício de montagem na parede
Nome do modelo	×
KD-32W830K	100 × 100 mm

Certifique-se de armazenar os parafusos não utilizados e o suporte de mesa em um local seguro até que esteja pronto para conectar o suporte de mesa. Mantenha os parafusos longe de crianças pequenas.

Observação

Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
Para obter informações mais detalhadas, visite o site de suporte ao cliente da Sony.*

* Apenas para região/país/modelo limitados.

Removendo o suporte de mesa da TV.
Conecte o suporte de montagem na parede (não fornecido) usando os parafusos (não fornecidos).

Observação

Se estiver usando uma chave de fenda elétrica, defina o torque em aproximadamente 1,2 N·m {12 kgf·cm}.
Certifique-se de prender o acessório de montagem na parede ao conectá-los à TV. Use apenas uma chave de fenda de cabeça chata para instalar o acessório de montagem na parede. O uso de outra ferramenta pode resultar em torque excessivo no acessório de montagem na parede e danificar a TV.

Solução de problemas

Solução de problemas geral para problemas como: tela preta, sem som, imagem congelada, a TV não responde ou a rede é perdida, siga os seguintes passos.

Reinicie sua TV pressionando o botão liga/desliga no controle remoto até que um menu apareça. Selecione Reiniciar para reiniciar a TV. Se a TV não se recuperar, tente desconectar o cabo de alimentação CA e pressione o botão liga/desliga na TV e solte-o. Espere por dois minutos e ligue o cabo de alimentação CA. Ou, pressione o botão liga/desliga na TV por cerca de 40 segundos até que a TV desligue.
Consulte o menu Ajuda mostrado abaixo.
Conecte sua TV à Internet e execute uma atualização de software. A Sony recomenda que você mantenha o software da sua TV atualizado. As atualizações de software fornecem novos recursos e melhorias de desempenho.
Visite o site de suporte da Sony (informações fornecidas no final deste manual).
Execute a redefinição de dados de fábrica.

Quando você conecta a TV, a TV pode não conseguir ligar por um tempo, mesmo se você pressionar o botão liga/desliga no controle remoto ou na TV.
Leva tempo para inicializar o sistema. Espere por cerca de um minuto e opere-o novamente.

Como restaurar a TV para as configurações de fábrica

Aviso
A redefinição limpará todas as suas configurações personalizadas, incluindo a configuração de bloqueio parental.

Você pode restaurar a TV para as configurações de fábrica selecionando [Factory data reset] (Redefinição de dados de fábrica). Para saber como selecionar [Factory data reset] (Redefinição de dados de fábrica), consulte o Guia de ajuda on-line.
Para forçar a redefinição de dados de fábrica, desconecte o cabo de alimentação CA. Pressione e segure o botão  na TV e, em seguida, conecte o cabo de alimentação CA.
Por motivos de segurança, certifique-se de remover todas as informações pessoais e da conta antes de descartar, vender ou passar sua TV para outra pessoa, por meio de: desvinculação/cancelamento do registro, saída e desativação de todos os serviços de rede, bem como redefinição de fábrica da TV.

O controle remoto não funciona

Substitua as pilhas.

A senha do bloqueio parental foi esquecida

Digite 4357 para o PIN e digite o novo PIN.

Especificações

Sistema
Sistema de TV: Depende da sua seleção de país/área/modelo de TV
NTSC: Padrão de TV americano
ATSC (8VSB Terrestrial): Compatível com ATSC
8VSB
QAM on cable: ANSI/SCTE 07 2000 (Não inclui a funcionalidade CableCARD)
Cobertura do canal: Depende da sua seleção de país/área/modelo de TV
Terrestre analógico: 2 - 69 / Terrestre digital: 2 - 69
Cabo analógico: 1 - 135 / Cabo digital:
1 - 135
Sistema de painel: LCD (visor de cristal líquido)
Painel, retroiluminação LED
Saída do alto-falante: 10 W + 10 W
Tecnologia sem fio
Protocolo IEEE 802.11a/b/g/n/ac Bluetooth® Versão 5.0

Conectores de entrada/saída
CABLE/ANTENNA (CABO/ANTENA)
Terminal externo de 75 ohm para entradas de RF
VIDEO IN (ENTRADA DE VÍDEO)
Entrada de vídeo/áudio
HDMI IN 1/2/3 Video:
1080p (30, 50, 60 Hz), 1080/24p, 1080i
(50, 60 Hz), 720p (30, 50, 60 Hz), 720/
24p, 576p, 576i, 480p, 480i, PC Formats*¹ Audio:
PCM linear de dois canais: 32/44,1/48 kHz
16/20/24 bits, Dolby Audio
ARC (Audio Return Channel) (Canal de retorno de áudio) (apenas HDMI IN 3)*²
PCM linear de dois canais: 48 kHz 16 bits,
Dolby Audio, Dolby Atmos
DIGITAL AUDIO OUT (OPTICAL) (SAÍDA DE ÁUDIO DIGITAL (ÓPTICA))
Conector óptico digital (PCM linear de dois canais: 48 kHz 16 bits, Dolby Audio)
(Conector mini estéreo)
Fone de ouvido

As portas USB 1 e 2 oferecem suporte a USB de alta velocidade
(USB 2.0)
LAN
Conector 10BASE-T/100BASE-TX (Dependendo do ambiente operacional da rede, a velocidade de conexão pode variar. A taxa de comunicação e a qualidade não são garantidas.) Arquivos e formatos compatíveis com a rede doméstica*¹
DC IN 19.5 V
Entrada do adaptador CA

Alimentação e outros
Requisitos de energia
19,5 V CC com adaptador CA
Classificação: Entrada 100 V - 240 V CA, 50/60 Hz
(EUA/Canadá 120 V CA, 60 Hz)
Consumo de energia Em uso
KD-32W830K: 51 W
Em espera*³*⁴
Menos de 0,5 W com 120 V CA e menos de 0,5 W com 240 V CA
Tamanho da tela (medido na diagonal) (Aprox.)
KD-32W830K: 80,0 cm/31,5 polegadas
(classe de 32")
Resolução do visor (horizontal × vertical)
(pixels)
1366 x 768
Classificação de saída
USB 1/2
5 V , 500 mA MAX

Dimensões (Aprox.) (l × a × p) (mm)/(polegadas)
com suporte
KD-32W830K:
730 × 465 × 188 / 28 ³/₄ × 18 ³/₈ × 7 ¹/₂ sem suporte
KD-32W830K:
730 × 437 × 75 / 28 ³/₄ × 17 ¹/₄ × 3 padrão de orifício de montagem na parede
KD-32W830K: 100 × 100 mm tamanho do parafuso de montagem na parede (mm)
M4 (comprimento: consulte "Instalando a TV na parede".) Massa (Aprox.) (kg)/(lb.)
com suporte
KD-32W830K: 5,0 / 11,1 sem suporte
KD-32W830K: 4,8 / 10,6

Outros
Temperatura operacional: 0 °C – 40 °C / 32 °F - 104 °F

*1 Consulte o Guia de ajuda on-line para obter detalhes.
*2 Conecte seu sistema de áudio à HDMI IN 3 para rotear o áudio da TV para seu sistema de áudio.
*3 A energia em espera especificada é alcançada após a TV concluir os processos internos necessários.
*4 O consumo de energia em espera aumentará quando sua TV estiver conectada à rede.

Observação

A disponibilidade de acessórios opcionais depende dos países/região/modelo de TV/estoque.
O design e as especificações estão sujeitos a alterações sem aviso prévio.
Assinaturas para serviços e aplicativos podem ser necessárias e termos, condições e/ou encargos adicionais podem ser aplicados ao usar o Google Assistente.

Informações de segurança

Antes de configurar sua TV
Alguns modelos de TV são embalados com um suporte de mesa solto para que você possa montar sua TV em uma parede imediatamente. Consulte "Instalando a TV na parede" se você quiser montar a TV em uma parede. Se você não for montar a TV em uma parede, será necessário conectar o suporte de mesa (consulte o Guia de configuração).
Certifique-se de considerar o seguinte ao configurar sua TV:

Desconecte todos os cabos ao transportar a TV.
Duas ou mais pessoas são necessárias para transportar uma TV grande.
O posicionamento correto das mãos ao transportar a TV é muito importante para a segurança e para evitar danos.
Certifique-se de que sua TV tenha ventilação adequada, consulte a documentação de segurança.
Para obter a melhor qualidade de imagem, não exponha a tela à iluminação direta ou à luz solar.
Evite instalar a TV em uma sala com materiais refletivos nas paredes e no chão.
Evite mover a TV de uma área fria para uma área quente. Mudanças bruscas na temperatura ambiente podem causar condensação de umidade. Isso pode fazer com que a TV mostre uma imagem ruim e/ou cores ruins. Caso isso ocorra, deixe a umidade evaporar completamente antes de ligar a TV.

Fixando a TV
aviso A Sony recomenda enfaticamente que sejam tomadas medidas para evitar que a TV tombe.
TVs não fixadas podem tombar e resultar em danos materiais, lesões corporais graves ou até mesmo morte.

Impedindo que a TV tombe

Fixe a TV em uma parede e/ou suporte.
Não permita que crianças brinquem ou subam em móveis e aparelhos de TV.
Evite colocar ou pendurar itens na TV.
Nunca instale a TV em:
- superfícies escorregadias, instáveis e/ou irregulares.
- móveis que podem ser facilmente usados como degraus, como uma cômoda.
Instale a TV onde ela não possa ser puxada, empurrada ou derrubada.
Instale a TV de forma que o suporte de mesa da TV não se projete para fora do suporte (não fornecido). Se o suporte de mesa se projetar para fora do suporte, isso pode fazer com que a TV tombe, caia e cause ferimentos pessoais ou danos à TV.
Encaminhe todos os cabos de alimentação CA e cabos de conexão de forma que não sejam acessíveis a crianças curiosas.

Prevenção de tombamento
(Modelos com kit de cinta de suporte fornecido)
Consulte o Guia de configuração na parte superior da almofada. O parafuso de madeira fornecido é apenas para fixação em um objeto sólido feito de madeira.
(Exceto modelos com kit de cinta de suporte fornecido)

Suporte ao Cliente Sony
U.S.A.: https://www.sony.com/tvsupport
Canada: https://www.sony.ca/support
United States
1.800.222.SONY
Canada
1.877.899.SONY
Ligue para o número de telefone que aparece no seu cartão/apólice de garantia.
Não devolva o produto à loja.

Referências

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual da Série BRAVIA X85K da Sony, BRAVIA KD-32W830K
