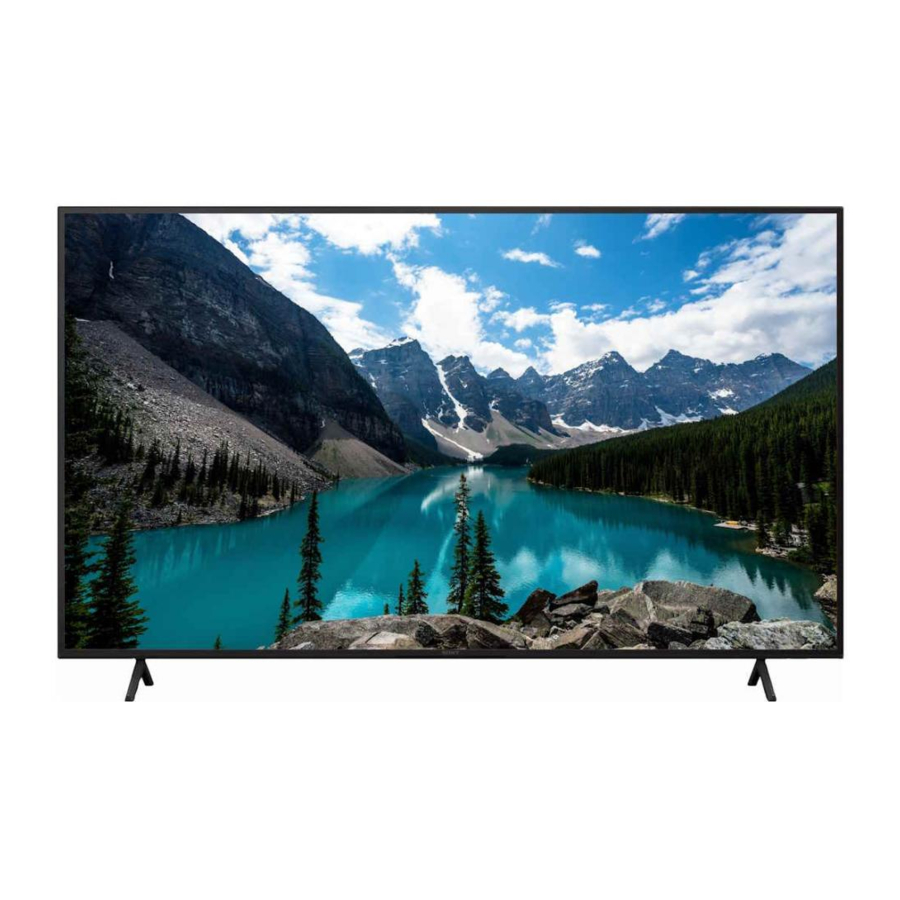

Manual Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

Isi

Manual Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

DAFTAR MODEL

MODEL REMOTE DESTINATION
KD-43X75W L RMT-TX450E RMF-TX810U CEI, UKA
KD-50X75W L RMT-TX450E RMF-TX810U RMT-TX450E CEI, UKA
KD-55X75W L RMT-TX450E RMF-TX810U CEI, UKA
KD-65X75W L RMT-TX450E RMF-TX810U RMT-TX450E CEI, UKA
KD-75X75W L RMT-TX450E RMF-TX810U CEI, UKA

Daftar model remote Sony

PERALATAN & PERLENGKAPAN

Daftar peralatan dan perlengkapan Sony

  1. DAFTAR BARANG YANG PERLU DIBAWA
  1. Obeng (mis., Obeng Phillips #2).
  2. Multimeter.
  3. Tali Pergelangan Tangan ESD.
  4. Washer Logam (Datar) atau Koin - untuk melepas Penutup Belakang.
    Ketebalan: kira-kira 1,5 mm
    Diameter: 20~25 mm (bungkus dengan selotip (P=50 mm))
  5. Penggaris - untuk melepas Penutup Belakang.
    Penggaris Plastik atau Logam (Jika penggaris Logam, bungkus dengan selotip (P=50 mm) untuk mencegah goresan)
  6. Manual Servis
  1. PERALATAN OPSIONAL
  1. Obeng (mis., Obeng Phillips #0).
  2. Nampan Suku Cadang untuk sekrup longgar dan barang-barang kecil.
  3. Senter.
  4. Manual Servis

Untuk Komponen/Konektor yang Dipasang di Permukaan
Diperlukan Solder jenis Udara Panas

GAMBARAN PECAHAN DAN DAFTAR SUKU CADANG 43"

PENUTUP BELAKANG

  1. Lepaskan sekrup dari Penutup Belakang & AC. (Jumlah: 4)
    SEKRUP, +PSW M5X14
    Sekrup
  1. Lepaskan pengait bawah (Jumlah: 4)
    1. Lepaskan dua pengait yang paling dekat ke tengah secara bersamaan untuk mencegah terkunci kembali.
    2. Temukan kedua pengait dan gunakan koin atau jig untuk melepaskan.

    3. Dapat menggunakan cermin untuk membantu menemukan posisi pengait.
    4. Bungkus koin dengan selotip. (55mm x 25mm)
    5. Ketebalan koin sekitar 2mm.
      Catatan: Lihat halaman berikutnya untuk lokasi pengait
      = Pengait Btm BC-Bezel
  1. Posisi pengait bawah.
    GAMBARAN PECAHAN DAN DAFTAR SUKU CADANG - Bagian 1
  2. Lepaskan pengait sudut (Jumlah: 2)
    1. Saat melepaskan pengait, tarik sudut Penutup Belakang dan masukkan jig.
      GAMBARAN PECAHAN DAN DAFTAR SUKU CADANG - Bagian 2
    2. Pastikan jig ditarik ke belakang.
    3. JANGAN berputar pada Bezel saat memasukkan jig.

      Catatan:
      1. Penggaris atau jig untuk melepaskan pengait sudut.
      2. Bungkus penggaris dengan selotip untuk mencegah goresan
        =Pengait BC-Penutup Belakang
  3. Lepaskan pengait sisi kiri. (Jumlah: 4)
    1. Pegang Penutup Belakang dengan tangan dan lepaskan pengait Penutup Belakang – Bezel menggunakan penggaris atau jig
    2. Lenturkan penutup belakang ke arah luar untuk melepaskan pengait. Topang set dengan lengan.

Catatan:
Pengait Sasis Belakang-Penutup Belakang
Pengait Penutup Belakang-Bezel
GAMBARAN PECAHAN DAN DAFTAR SUKU CADANG - Bagian 3

  1. Lepaskan pengait sisi kanan. (Jumlah: 3)
    GAMBARAN PECAHAN DAN DAFTAR SUKU CADANG - Bagian 4
    1. Lepaskan pengait samping
    2. Tarik Penutup Belakang di bawah Jack Samping untuk melepaskan pengait
    3. Lanjutkan untuk melepaskan pengait samping yang tersisa

Catatan:
Pengait Sasis Belakang-Penutup Belakang
Pengait Penutup Belakang-Bezel
Pengait SJB

  1. Lepaskan pengait baris atas. (Jumlah: 4)
    1. Miringkan Penutup Belakang dan dorong ke atas di sisi kiri atau kanan.
    2. Angkat Penutup Belakang dari tengah.

Posisi pengait.
GAMBARAN PECAHAN DAN DAFTAR SUKU CADANG - Bagian 5

  • Tempatkan set TV menghadap ke bawah pada permukaan yang stabil dan rata sebelum membongkar dan memasang suku cadang.
  • bahayadan suku cadang yang diarsir sangat penting untuk keselamatan. Ganti hanya dengan nomor suku cadang yang ditentukan.
  • Suku cadang berisi informasi rahasia. Ikuti instruksi dengan cermat setiap kali komponen diperbaiki dan/atau diganti

\ (*) Suku cadang tidak tersedia karena jarang diperlukan untuk servis rutin. Beberapa penundaan harus diantisipasi saat memesan komponen ini.
\ Gambar yang disediakan di bagian ini mungkin memiliki sedikit perbedaan dari set sebenarnya.
\Nomor referensi di samping suku cadang menunjukkan urutan pembongkaran.
\Lepaskan sekrup sebelum membongkar. Cabut konektor sebelum membongkar

GAMBARAN PECAHAN DAN DAFTAR SUKU CADANG - Bagian 6

DAFTAR SUKU CADANG SET

REF. NO PART NO. DESCRIPTION REMARKS
8 A-5057-152-A COMPL_SVC_BM5A23_APM_EUUK_MPS Papan Sirkuit Cetak, termasuk kapasitor
bahaya10 1-009-799-31 GL11B-STATIC CONVERTER (TV) Catu Daya Internal
bahaya12 1-016-899-11 LCD PANEL(B43WQ1) Layar Kristal Cair

SUKU CADANG LAIN

bahaya 1-012-952-21 C7L AC POWER CORD SETS (EU) CEI (Kabel)
bahaya 1-012-956-11 C7L AC POWER CORD SETS (UK) UKA (Kabel)

KONEKTOR
GAMBARAN PECAHAN DAN DAFTAR SUKU CADANG 43 - KONEKTOR

REF. NO PART NO. DESCRIPTION REMARKS
1 1-010-990-12 CONNECTOR ASSY 30P CN1701(B)-CN6401(G)(1)
2 1-010-995-12 FLEXIBLE FLAT CABLE 51P CN4200(B)-U1(TCON)(1)
3 1-010-991-11 FLEXIBLE FLAT CABLE 20P CN3801(B)-J1(WIFI/BT)(1)
4 1-010-993-11 FLEXIBLE FLAT CABLE 25P CN1200(B)-CN102(H)(1)
5 1-010-989-12 CONNECTOR ASSY 4P (SP) CN3550(B)-SP(1)

GAMBAR TERURAI DAN DAFTAR KOMPONEN 50"

PENUTUP BELAKANG

  1. Lepaskan sekrup dari penutup Belakang & Ac. (Jumlah: 4)
    SEKRUP, +PSW M5X14
  2. Lepaskan pengait bawah (Jumlah: 6)
    1. Lepaskan dua pengait yang paling dekat ke tengah secara bersamaan untuk mencegah penguncian kembali.
    2. Temukan kedua pengait dan gunakan koin atau jig untuk melepaskannya.

    3. Dapat menggunakan cermin untuk membantu menemukan posisi pengait.
    4. Bungkus koin dengan selotip. (55mm x 25mm)
    5. Ketebalan koin kira-kira 2mm.
      Catatan: Lihat halaman berikutnya untuk lokasi pengait
      = Pengait Bezel Bawah BC
  1. Posisi pengait bawah.
    GAMBAR TERURAI DAN DAFTAR KOMPONEN 50 - Bagian 1
  2. Lepaskan pengait sudut (Jumlah: 2)
    1. Saat melepas pengait, tarik sudut Penutup Belakang dan masukkan jig.
    2. Pastikan jig ditarik ke belakang.
    3. JANGAN berputar pada Bezel saat memasukkan jig.

      Catatan:
      1. Penggaris atau jig untuk melepaskan pengait sudut.
      2. Bungkus penggaris dengan selotip untuk mencegah goresan
        =Pengait Penutup Belakang BC
  1. Lepaskan pengait sisi kiri. (Jumlah: 5)
    1. Pegang Penutup Belakang dengan tangan dan lepaskan pengait Penutup Belakang – Bezel menggunakan penggaris atau jig
    2. Lenturkan penutup Belakang ke luar untuk melepaskan. Tahan set dengan lengan.

      Catatan:
      Pengait Sasis Belakang-Penutup Belakang
      Pengait Penutup Belakang-Bezel
      GAMBAR TERURAI DAN DAFTAR KOMPONEN 50 - Bagian 2
  1. Lepaskan pengait sisi kanan. (Jumlah: 4)
    1. Lepaskan pengait samping
    2. Tarik Penutup Belakang di bawah Side Jack untuk melepaskan pengait
    3. Lanjutkan untuk melepaskan pengait samping yang tersisa

      Catatan:
      Pengait Sasis Belakang-Penutup Belakang
      Pengait Penutup Belakang-Bezel
      Pengait SJB
      GAMBAR TERURAI DAN DAFTAR KOMPONEN 50 - Bagian 3
  1. Lepaskan pengait baris atas. (Jumlah: 6)
    1. Miringkan Penutup Belakang dan dorong ke atas pada sisi kiri atau kanan.
    2. Angkat Penutup Belakang dari tengah.
      Posisi pengait.
      GAMBAR TERURAI DAN DAFTAR KOMPONEN 50 - Bagian 4
  • Tempatkan set TV menghadap ke bawah pada permukaan yang stabil dan rata sebelum membongkar dan memasang komponen.
  • bahaya dan komponen yang diarsir sangat penting untuk keselamatan. Ganti hanya dengan nomor komponen yang ditentukan.
  • Komponen berisi informasi rahasia. Ikuti instruksi dengan ketat setiap kali komponen diperbaiki dan/atau diganti

\ (*) Komponen tidak tersedia karena jarang diperlukan untuk servis rutin. Beberapa penundaan harus diantisipasi saat memesan komponen ini.
\ Gambar yang disediakan di bagian ini mungkin memiliki sedikit perbedaan dari set sebenarnya.
\ Nomor referensi di samping komponen menunjukkan urutan pembongkaran.
\ Lepaskan sekrup sebelum membongkar. Cabut konektor sebelum membongkar
GAMBAR TERURAI DAN DAFTAR KOMPONEN 50 - Bagian 5

DAFTAR KOMPONEN SET

REF. NO NO. KOMPONEN DESKRIPSI KETERANGAN
8 A-5057-152-A COMPL_SVC_BM5A23_APM_EUUK_MPS Papan Sirkuit Cetak, termasuk kapasitor
bahaya10 1-010-536-41 GL16B-KONVERTER STATIS (TV) Catu Daya Internal
bahaya12 1-016-900-11 PANEL LCD(B50WQ1) Tampilan Kristal Cair

KOMPONEN LAIN

bahaya1-012-952-21 SET KABEL DAYA AC C7L (EU) CEI (Kabel)
bahaya1-012-956-11 SET KABEL DAYA AC C7L (UK) UKA (Kabel)

KONEKTOR
GAMBAR TERURAI DAN DAFTAR KOMPONEN 50 - KONEKTOR

REF. NO NO. KOMPONEN DESKRIPSI KETERANGAN
1 1-011-001-12 RAKITAN KONEKTOR 30P CN1701(B)-CN6401(G)(1)
2 1-011-006-11 KABEL DATAR FLEKSIBEL 51P CN4200(B)-U1(TCON)(1)
3 1-011-002-11 KABEL DATAR FLEKSIBEL 20P CN3801(B)-J1(WIFI/BT)(1)
4 1-011-004-12 KABEL DATAR FLEKSIBEL 25P CN1200(B)-CN102(H)(1)
5 1-010-989-12 RAKITAN KONEKTOR 4P (SP) CN3550(B)-SP(1)

KEHATI-HATIAN DALAM PEMBONGKARAN DAN PELEPASAN 55"

PENUTUP BELAKANG

  1. Lepaskan sekrup dari penutup Belakang & Ac. (Jumlah: 5)
    SEKRUP, +PSW M5X14
  2. Lepaskan pengait bawah (Jumlah: 6)
    1. Lepaskan dua pengait yang paling dekat ke tengah secara bersamaan untuk mencegah penguncian kembali.
    2. Temukan kedua pengait dan gunakan koin atau jig untuk melepaskannya.

    3. Dapat menggunakan cermin untuk membantu menemukan posisi pengait.
    4. Bungkus koin dengan selotip. (55mm x 25mm)
    5. Ketebalan koin kira-kira 2mm.
      Catatan: Lihat halaman berikutnya untuk lokasi pengait
      = Pengait Bezel Bawah BC
  1. Posisi pengait bawah.
    KEHATI-HATIAN DALAM PEMBONGKARAN DAN PELEPASAN 55 - Bagian 1
  2. Lepaskan pengait sudut (Jumlah: 2)
    1. Saat melepas pengait, tarik sudut Penutup Belakang dan masukkan jig.
      KEHATI-HATIAN DALAM PEMBONGKARAN DAN PELEPASAN 55 - Bagian 2
    2. Pastikan jig ditarik ke belakang.
    3. JANGAN berputar pada Bezel saat memasukkan jig.

      Catatan:
      1. Penggaris atau jig untuk melepaskan pengait sudut.
      2. Bungkus penggaris dengan selotip untuk mencegah goresan
        =Pengait Penutup Belakang BC
        KEHATI-HATIAN DALAM PEMBONGKARAN DAN PELEPASAN 55 - Bagian 3
  1. Lepaskan pengait sisi kiri. (Jumlah: 3)
    1. Pegang Penutup Belakang dengan tangan dan lepaskan pengait Penutup Belakang – Bezel menggunakan penggaris atau jig
    2. Lenturkan penutup Belakang ke luar untuk melepaskan. Tahan set dengan lengan.
      Catatan:
      Pengait Sasis Belakang-Penutup Belakang
      Pengait Penutup Belakang-Bezel
  1. Lepaskan pengait sisi kanan. (Jumlah: 3)
    KEHATI-HATIAN DALAM PEMBONGKARAN DAN PELEPASAN 55 - Bagian 4
    1. Lepaskan pengait samping
    2. Tarik Penutup Belakang di bawah Side Jack untuk melepaskan pengait
    3. Lanjutkan untuk melepaskan pengait samping yang tersisa

      Catatan:
      Pengait Sasis Belakang-Penutup Belakang
      Pengait Penutup Belakang-Bezel
      Pengait SJB
  1. Lepaskan pengait baris atas. (Jumlah: 6)
    KEHATI-HATIAN DALAM PEMBONGKARAN DAN PELEPASAN 55 - Bagian 5
    1. Miringkan Penutup Belakang dan dorong ke atas pada sisi kiri atau kanan.
    2. Angkat Penutup Belakang dari tengah.
      Posisi pengait.
      KEHATI-HATIAN DALAM PEMBONGKARAN DAN PELEPASAN 55 - Bagian 6

GAMBAR TERURAI DAN DAFTAR KOMPONEN 55"

  • Letakkan perangkat TV menghadap ke bawah pada permukaan yang stabil dan rata sebelum membongkar dan memasang komponen.
  • bahayadan komponen yang diarsir sangat penting untuk keselamatan. Ganti hanya dengan nomor komponen yang ditentukan.
  • Komponen berisi informasi rahasia. Ikuti instruksi dengan saksama setiap kali komponen diperbaiki dan/atau diganti

\ (*) Komponen tidak tersedia karena jarang diperlukan untuk servis rutin. Beberapa penundaan harus diantisipasi saat memesan komponen ini.
\ Gambar yang disediakan di bagian ini mungkin memiliki sedikit perbedaan dari perangkat sebenarnya.
\ Nomor referensi di samping komponen menunjukkan urutan pembongkaran.
\ Lepaskan sekrup sebelum membongkar. Cabut konektor sebelum membongkar
GAMBAR TERURAI DAN DAFTAR KOMPONEN 55

DAFTAR KOMPONEN PERANGKAT

REF. NO PART NO. DESKRIPSI CATATAN
10 A-5057-152-A COMPL_SVC_BM5A23_APM_EUUK_MPS Printed Circuit Board, termasuk kapasitor
bahaya12 1-004-422-22 GL01B-STATIC CONVERTER (TV) Catu Daya Internal
bahaya14 1-016-901-11 LCD PANEL(B55WQ1) Liquid Crystal Display

KOMPONEN LAIN

bahaya1-844-936-12 AC INLET CABLE EU (tipe 2 bagian) [sisi TV]
bahaya1-002-007-11 C17 AC CORD SET(SWISS) EU (tipe 2 bagian) [sisi steker AC, Swiss] (Kabel)
bahaya1-912-832-11 POWER-SUPPLY CORD SET(EU) EU (tipe 2 bagian) [sisi steker AC, Eropa] (Kabel)
bahaya1-912-983-12 POWER-SUPPLY CORD (CONN.) UKA (tipe 1 bagian)

KONEKTOR
GAMBAR TERURAI DAN DAFTAR KOMPONEN 55 - KONEKTOR

REF. NO PART NO. DESKRIPSI CATATAN
1 1-006-502-11 CONNECTOR ASSY 30P CN1701(B)-CN6401(G)(1)
2 1-010-542-12 FLEXIBLE FLAT CABLE 51P CN4200(B)-U1(T-CON)(1)
3 1-006-505-12 FLEXIBLE FLAT CABLE 20P CN3801(B)-J1(WIFI/BT)(1)
4 1-006-509-12 FLEXIBLE FLAT CABLE 25P CN1200(B)-CN102(H)(1)
5 1-006-501-33 CONNECTOR ASSY 4P (SP) CN3550(B)-SP(1)

PERHATIAN PEMBONGKARAN DAN PELEPASAN 65"

PENUTUP BELAKANG

  1. Lepaskan sekrup dari penutup Belakang & AC. (Jumlah: 5)
    SCREW, +PSW M5X14
  2. Lepaskan kait bawah (Jumlah: 8)
    1. Lepaskan dua kait yang paling dekat ke tengah secara bersamaan untuk mencegah penguncian kembali.
    2. Temukan kedua kait dan gunakan koin atau jig untuk melepaskan.
    3. Dapat menggunakan cermin untuk membantu menemukan posisi kait.
    4. Bungkus koin dengan selotip. (55mm x 25mm)
    5. Ketebalan koin sekitar 2mm.
      Catatan: Lihat halaman berikutnya untuk lokasi kait

      = Btm BC-Bezel Hook
  1. Posisi kait bawah.
    PERHATIAN PEMBONGKARAN DAN PELEPASAN 65 - Bagian 1
  2. Lepaskan kait sudut (Jumlah: 2)
    1. Saat melepaskan kait, tarik sudut Penutup Belakang dan masukkan jig.
      PERHATIAN PEMBONGKARAN DAN PELEPASAN 65 - Bagian 2
    2. Pastikan jig ditarik ke belakang.
    3. JANGAN berputar pada Bezel saat memasukkan jig.

      Catatan:
      1. Penggaris atau jig untuk melepaskan kait sudut.
      2. Bungkus penggaris dengan selotip untuk mencegah goresan
        =BC-Rear Cover Hook
        PERHATIAN PEMBONGKARAN DAN PELEPASAN 65 - Bagian 3
  1. Lepaskan kait sisi kiri. (Jumlah: 4)
    1. Pegang Penutup Belakang dengan tangan dan lepaskan kait Penutup Belakang – Bezel menggunakan penggaris atau jig
    2. Lenturkan Penutup Belakang ke luar untuk melepaskan kait. Tahan perangkat dengan lengan.

      Catatan:
      Back Chassis-Rear Cover Hook
      Rear Cover-Bezel Hook
      PERHATIAN PEMBONGKARAN DAN PELEPASAN 65 - Bagian 4
  1. Lepaskan kait sisi kanan. (Jumlah: 4)
    1. Lepaskan kait sisi
    2. Tarik Penutup Belakang di bawah Side Jack untuk melepaskan kait
    3. Lanjutkan untuk melepaskan kait sisi yang tersisa

      Catatan:
      Back Chassis-Rear Cover Hook
      Rear Cover-Bezel Hook
      SJB hook
      PERHATIAN PEMBONGKARAN DAN PELEPASAN 65 - Bagian 5
  1. Lepaskan kait baris atas. (Jumlah: 7)
    1. Miringkan Penutup Belakang dan dorong ke atas di sisi kiri atau kanan.
    2. Angkat Penutup Belakang dari tengah.
      Posisi kait.
      PERHATIAN PEMBONGKARAN DAN PELEPASAN 65 - Bagian 6

GAMBAR TERURAI DAN DAFTAR KOMPONEN 65"

  • Letakkan perangkat TV menghadap ke bawah pada permukaan yang stabil dan rata sebelum membongkar dan memasang komponen.
  • bahayadan komponen yang diarsir sangat penting untuk keselamatan. Ganti hanya dengan nomor komponen yang ditentukan.
  • Komponen berisi informasi rahasia. Ikuti instruksi dengan saksama setiap kali komponen diperbaiki dan/atau diganti

\ (*) Komponen tidak tersedia karena jarang diperlukan untuk servis rutin. Beberapa penundaan harus diantisipasi saat memesan komponen ini.
\ Gambar yang disediakan di bagian ini mungkin memiliki sedikit perbedaan dari perangkat sebenarnya.
\ Nomor referensi di samping komponen menunjukkan urutan pembongkaran.
\ Lepaskan sekrup sebelum membongkar. Cabut konektor sebelum membongkar
GAMBAR TERURAI DAN DAFTAR KOMPONEN 65

DAFTAR KOMPONEN PERANGKAT

REF. NO PART NO. DESKRIPSI CATATAN
10 A-5057-152-A COMPL_SVC_BM5A23_APM_EUUK_MPS Printed Circuit Board, termasuk kapasitor
bahaya12 1-004-423-61 GL02P-STATIC CONVERTER (TV) Catu Daya Internal
bahaya14 1-016-902-11 LCD PANEL(B65WQ1) Liquid Crystal Display

KOMPONEN LAIN

bahaya1-012-952-21 C7L AC POWER CORD SETS (EU) EU (Kabel)
bahaya1-012-956-11 C7L AC POWER CORD SETS (UK) UKA (Kabel)

KONEKTOR
GAMBAR TERURAI DAN DAFTAR KOMPONEN 65 - KONEKTOR

REF. NO PART NO. DESKRIPSI CATATAN
1 1-006-502-11 CONNECTOR ASSY 30P CN1701(B)-CN6401(G)(1)
2 1-010-542-12 FLEXIBLE FLAT CABLE 51P CN4200(B)-U1(T-CON)(1)
3 1-006-505-12 FLEXIBLE FLAT CABLE 20P CN3801(B)-J1(WIFI/BT)(1)
4 1-006-509-12 FLEXIBLE FLAT CABLE 25P CN1200(B)-CN102(H)(1)
5 1-006-513-34 CONNECTOR ASSY 4P (SP) CN3550(B)-SP(1)

PERHATIAN PEMBONGKARAN DAN PELEPASAN 75"

PENUTUP BELAKANG

  1. Lepaskan sekrup dari Penutup Belakang & AC. (Jumlah: 5)
    SEKRUP, +PSW M5X14
  2. Lepaskan pengait bawah (Jumlah: 8)
    1. Lepaskan dua pengait yang paling dekat dengan tengah secara bersamaan untuk mencegah penguncian kembali.
    2. Temukan kedua pengait dan gunakan koin atau jig untuk melepaskan.
    3. Dapat menggunakan cermin untuk membantu menemukan posisi pengait.
    4. Bungkus koin dengan selotip. (55mm x 25mm)
    5. Ketebalan koin sekitar 2mm.

Catatan: Lihat halaman berikutnya untuk lokasi pengait
= Pengait Btm BC-Bezel

  1. Posisi pengait bawah.
    PERHATIAN PEMBONGKARAN DAN PELEPASAN 75 - Bagian 1
  2. Lepaskan pengait sudut (Jumlah: 2)
    1. Saat melepaskan pengait, tarik sudut Penutup Belakang dan masukkan jig.
      PERHATIAN PEMBONGKARAN DAN PELEPASAN 75 - Bagian 2
    2. Pastikan jig ditarik ke belakang.
    3. JANGAN berputar pada Bezel saat memasukkan jig.

      Catatan:
      1. Penggaris atau jig untuk melepaskan pengait sudut.
      2. Bungkus penggaris dengan selotip untuk mencegah goresan
        =Pengait BC-Penutup Belakang
        PERHATIAN PEMBONGKARAN DAN PELEPASAN 75 - Bagian 3
  1. Lepaskan pengait sisi kiri. (Jumlah: 2)
    1. Pegang Penutup Belakang dengan tangan dan lepaskan pengait Penutup Belakang – Bezel menggunakan penggaris atau jig
    2. Lenturkan Penutup Belakang ke luar untuk melepaskan. Topang set dengan lengan.

      Catatan:
      Pengait Sasis Belakang-Penutup Belakang
      Pengait Penutup Belakang-Bezel
      PERHATIAN PEMBONGKARAN DAN PELEPASAN 75 - Bagian 4
  1. Lepaskan pengait sisi kanan. (Jumlah: 2)
    1. Lepaskan pengait samping
    2. Tarik Penutup Belakang di bawah Jack Samping untuk melepaskan pengait
    3. Lanjutkan untuk melepaskan sisa pengait samping

      Catatan:
      Pengait Sasis Belakang-Penutup Belakang
      Pengait Penutup Belakang-Bezel
      Pengait SJB
      PERHATIAN PEMBONGKARAN DAN PELEPASAN 75 - Bagian 5
  1. Lepaskan pengait baris atas. (Jumlah: 8)
    1. Miringkan Penutup Belakang dan dorong ke atas di sisi kiri atau kanan.
    2. Angkat Penutup Belakang dari tengah.
      Posisi pengait.
      PERHATIAN PEMBONGKARAN DAN PELEPASAN 75 - Bagian 6

GAMBARAN PECAHAN DAN DAFTAR KOMPONEN 75"

  • Letakkan perangkat TV menghadap ke bawah pada permukaan yang stabil dan rata sebelum membongkar dan merakit komponen.
  • bahaya dan komponen yang diarsir sangat penting untuk keselamatan. Ganti hanya dengan nomor komponen yang ditentukan.
  • Komponen berisi informasi rahasia. Ikuti instruksi dengan saksama setiap kali komponen diperbaiki dan/atau diganti

\ (*) Komponen tidak tersedia karena jarang diperlukan untuk servis rutin. Beberapa penundaan harus diantisipasi saat memesan komponen ini.
\ Gambar yang disediakan di bagian ini mungkin memiliki sedikit perbedaan dari set aslinya.
\Nomor referensi di samping komponen menunjukkan urutan pembongkaran.
\ Lepaskan sekrup sebelum membongkar. Cabut konektor sebelum membongkar
GAMBARAN PECAHAN DAN DAFTAR KOMPONEN 75

DAFTAR KOMPONEN SET

REF. NO PART NO. DESKRIPSI KETERANGAN
10 A-5057-152-A COMPL_SVC_BM5A23_APM_EUUK_MPS Papan Sirkuit Cetak, termasuk kapasitor
bahaya13 1-009-802-21 GL14P-STATIC CONVERTER (TV) Catu Daya Internal
bahaya15 1-016-903-11 LCD PANEL(B75WQ1) Layar Kristal Cair

KOMPONEN LAIN

bahaya1-012-952-21 C7L AC POWER CORD SETS (EU) EU (Kabel)
bahaya1-012-956-11 C7L AC POWER CORD SETS (UK) UKA (Kabel)

KONEKTOR
GAMBARAN PECAHAN DAN DAFTAR KOMPONEN 75 - KONEKTOR

REF. NO PART NO. DESKRIPSI KETERANGAN
1 1-006-502-11 CONNECTOR ASSY 30P CN1701(B)-CN6401(G)(1)
2 1-010-542-12 FLEXIBLE FLAT CABLE 51P CN4200(B)-U1(T-CON)(1)
3 1-006-505-12 FLEXIBLE FLAT CABLE 20P CN3801(B)-J1(WIFI/BT)(1)
4 1-006-509-12 FLEXIBLE FLAT CABLE 25P CN1200(B)-CN102(H)(1)
5 1-006-514-13 CONNECTOR ASSY 4P (SP) CN3550(B)-SP(1)

CATATAN KESELAMATAN

Peringatan dan Perhatian.


  1. Instruksi servis ini hanya boleh digunakan oleh personel servis yang berkualifikasi.
  2. Untuk mengurangi risiko sengatan listrik, jangan lakukan servis apa pun selain yang disebutkan dalam instruksi pengoperasian kecuali Anda berkualifikasi untuk melakukannya.

  3. Transformator isolasi harus digunakan selama servis apa pun untuk menghindari kemungkinan bahaya sengatan listrik, karena sasis hidup. Sasis penerima ini terhubung langsung ke saluran listrik AC. Sekering yang dapat diganti harus berada di netral catu daya utama. Saat mengganti sekering, daya utama harus diputus untuk menghilangkan energi konduktor fase. (*Kecuali ADAPTOR AC, karena tidak mengganti sekering internal.)
  4. MEMBAWA TV: pastikan untuk mengikuti panduan ini untuk melindungi properti Anda dan menghindari menyebabkan cedera serius:
  • Bawa TV dengan jumlah orang yang memadai; TV berukuran lebih besar memerlukan dua orang atau lebih.
  • Penempatan tangan yang benar saat membawa TV sangat penting untuk keselamatan dan menghindari kerusakan.
  1. KOMPONEN TERKAIT KESELAMATAN

    Komponen yang diidentifikasi dengan bayangan dan tanda bahaya pada tampilan ledakan, dan dalam daftar komponen sangat penting untuk operasi yang aman. Ganti komponen ini dengan suku cadang Sony yang nomor suku cadangnya tertera seperti yang ditunjukkan dalam manual ini atau dalam suplemen yang diterbitkan oleh Sony. Penyesuaian sirkuit yang penting untuk operasi yang aman diidentifikasi dalam manual ini. Ikuti prosedur ini setiap kali komponen penting diganti, atau operasi yang tidak benar dicurigai.
  1. PENGINGAT PENTING UNTUK PENGGANTIAN PAPAN UTAMA TV:
    Pusat servis wajib mengonfirmasi informasi sistem TV setelah setiap perbaikan dilakukan dengan penggantian papan Utama. Setiap kali papan Utama TV diganti, Model TV dan nomor Seri yang benar harus dimasukkan kembali ke dalam memori. Ini adalah prosedur WAJIB yang harus diterapkan oleh setiap pusat servis. Silakan merujuk ke bab PENYESUAIAN dalam manual servis ini untuk mengetahui cara mengatur nomor model dan nomor seri dalam mode servis.


Penanganan Panel LCD.
Saat memperbaiki Panel LCD, pastikan Anda di-ground dengan gelang pergelangan tangan.
Saat memperbaiki Panel LCD di dinding, panel harus diamankan menggunakan 4 lubang pemasangan di penutup belakang.

  1. Jangan menekan panel atau tepi bingkai untuk menghindari risiko sengatan listrik.
  2. Jangan menggores atau menekan panel dengan benda tajam apa pun.
  3. Jangan tinggalkan modul di suhu tinggi atau di area dengan kelembapan tinggi untuk waktu yang lama.
  4. Jangan memaparkan panel LCD ke sinar matahari langsung.
  5. Hindari kontak dengan air. Dapat menyebabkan korsleting di dalam modul.
  6. Putuskan daya AC saat mengganti lampu latar.
  7. Selalu bersihkan panel LCD dengan bahan kain lembut.
  8. Tangani kabel atau konektor sirkuit lampu latar dengan hati-hati. Merusak kabel dapat menyebabkan korsleting.
  9. Lindungi panel dari ESD untuk menghindari kerusakan sirkuit elektronik (C-MOS).
  1. Selama perbaikan, JANGAN biarkan DAYA HIDUP atau periode Burn-in lebih dari 1 jam saat TV menghadap ke bawah di atas kain. Lihat Gambar 1.

Untuk mengurangi risiko retensi gambar:

  • Isi layar dengan mengubah [Mode lebar] untuk menghilangkan bilah hitam. Pilih [Mode lebar] selain [Normal].
  • Matikan OSD (Tampilan Di Layar) dengan menekan tombol DISPLAY dan matikan menu dari peralatan yang terhubung. Untuk detailnya, lihat manual instruksi untuk peralatan yang terhubung.
  • Hindari menampilkan gambar statis dengan warna cerah (termasuk putih), jam, atau logo di bagian mana pun dari layar.
  • Atur pengaturan gambar berdasarkan kondisi sekitar. Gambar Standar direkomendasikan untuk penggunaan di rumah dan saat melihat konten yang sering menampilkan logo stasiun, dll. TV memiliki fitur berikut untuk membantu mengurangi/mencegah retensi gambar. Tekan tombol HOME, lalu pilih [Pengaturan] – [Gambar & Tampilan] – [Pengaturan panel ahli] – opsi yang diinginkan.

Refresh panel
Refresh panel akan berjalan secara otomatis untuk menyesuaikan keseragaman layar TV setelah digunakan dalam waktu lama. Refresh panel juga dapat dilakukan secara manual dan hanya boleh digunakan jika retensi gambar sangat terlihat, atau Anda melihat pesan berikut: [Refresh panel tidak selesai...]

  • Fungsi refresh Panel dapat memengaruhi panel. Sebagai referensi, lakukan refresh Panel hanya sekali setahun, jangan lakukan lebih dari sekali setahun karena dapat memengaruhi masa pakai panel.
  • Refresh panel membutuhkan waktu sekitar satu jam untuk selesai.
  • Garis putih dapat ditampilkan di layar selama refresh Panel, ini bukan kerusakan pada TV.
  • Refresh panel hanya akan berfungsi jika suhu ruangan antara 10-40ºC.

Pergeseran piksel.
Secara otomatis memindahkan gambar di layar untuk mencegah retensi gambar.

Fitur lain.
Kecerahan layar secara otomatis dikurangi saat menampilkan gambar diam, jam, warna cerah, atau logo, dll.

Perhatian_untuk_Penanganan_Papan.

Masalah berikut akan terjadi karena penanganan IC yang dipasang di papan

  • Retakan solder karena penanganan substrat (tegangan).
  • Kerusakan IC karena listrik statis (ESD).

Saat memperbaiki TV di rumah pelanggan atau stasiun servis atau Perbaikan papan yang rusak, harap perhatikan penanganan papan.

Substrat yang perlu diperhatikan untuk penanganan:

  • Papan Utama (Papan B**)
  • Papan Backend (Papan D**)

※ Hal-hal yang perlu dipersiapkan sebelumnya.
Gelang pergelangan tangan ESD.

※
Gelang pergelangan tangan ESD harus diperiksa setiap hari.
Gunakan Multi-meter untuk memastikan resistansi gelang pergelangan tangan ESD baik-baik saja.
(R=750K Ohm hingga 35Mega Ohm)

Bantal / lembaran ESD
Harap gunakan tas yang berisi papan atau tempat duduk khusus

  1. Perhatian untuk penanganan Papan (Tegangan). Pastikan untuk mematuhi isi berikut.
    1. Pegang papan dengan kedua tangan
    2. Jangan memegang/mendorong Pendingin Panas
  1. Tangani dengan hati-hati. Jangan mengayunkan
  2. Terlepas dari papan Baik atau papan Cacat, selalu letakkan di bantal / lembaran ESD secara perlahan.
  3. Jangan menumpuk
  1. Perhatian untuk penanganan Papan (ESD). Pastikan untuk mematuhi isi berikut
    1. Saat melepas Penutup Belakang, jangan menyentuh papan
    2. Gunakan gelang pergelangan tangan ESD

※ Contoh pemasangan gelang pergelangan tangan.
Harap hubungkan klip ke bagian logam c hass is TV dengan gelang pergelangan tangan yang di-ground. Di bawah ini adalah contoh grounding dari setiap model.

※
Gelang pergelangan tangan ESD harus diperiksa setiap hari. Gunakan Multi-meter untuk memastikan resistansi gelang pergelangan tangan ESD baik-baik saja. (R=750K Ohm hingga 35Mega Ohm)

  1. Saat memegang papan, jangan memukul atau menyentuh bagian Plastik. Setelah mengeluarkan papan yang rusak dari TV, masukkan ke dalam tas ESD.
  2. Jangan letakkan langsung di atas alas lantai/karpet. Dan, selalu letakkan di atas bantal ESD


Tentang Baterai Lithium.

  1. Bahaya ledakan jika baterai diganti dengan tidak benar. Ganti hanya dengan tipe yang sama atau setara.
  2. Baterai casing luar yang rusak tidak boleh bersentuhan dengan air.

Pemeriksaan Keamanan
Setelah memperbaiki masalah servis asli, lakukan pemeriksaan keamanan berikut sebelum melepaskan set ke pelanggan:-

  1. Periksa area perbaikan Anda untuk sambungan yang tidak disolder atau disolder dengan buruk. Periksa seluruh permukaan papan untuk percikan dan jembatan solder.
  2. Periksa kabel antar papan untuk memastikan tidak ada kabel yang terjepit atau menyentuh resistor berdaya tinggi.
  3. Periksa semua kenop kontrol, pelindung, penutup, tali ground, dan perangkat keras pemasangan telah diganti. Pastikan Anda telah mengganti semua isolator.
  4. Cari suku cadang pengganti yang tidak sah, terutama transistor yang dipasang selama perbaikan sebelumnya. Tunjukkan kepada pelanggan dan rekomendasikan penggantiannya.
  5. Cari bagian yang menunjukkan tanda-tanda kerusakan yang jelas meskipun berfungsi. Tunjukkan kepada pelanggan dan rekomendasikan untuk penggantian.
  6. Periksa kabel saluran dari retakan dan abrasi. Rekomendasikan penggantian kabel saluran tersebut kepada pelanggan.
  7. Periksa terminal antena, trim logam, kenop logam, sekrup, dan semua bagian logam terbuka lainnya untuk kebocoran AC. Periksa uji kebocoran seperti yang dijelaskan selanjutnya.
  8. Untuk alasan keamanan, perbaikan papan Daya dan/atau papan Inverter dilarang.

Uji Kebocoran.
(Untuk melindungi sengatan listrik saat pelanggan menyentuh terminal.). Arus bocor dapat diukur dengan V: Voltmeter atau osiloskop (pembacaan r.m.s atau puncak).
Instrumen catu daya yang distabilkan dan transformator tegangan terisolasi:
Gunakan kapasitas arus yang terlalu banyak dan transformator tegangan terisolasi tidak perlu menggunakan peralatan catu daya yang distabilkan. Spesifikasi voltmeter RMS: Resistansi input > 1 Mohm, Kapasitansi input < 200 pF, Rentang frekuensi: 15 Hz – 1MHz. Lihat Gambar 2. Voltmeter tipe terisolasi (FLUKE 8921A dll *1). *1 Jangan gunakan FLUKE 8920A yang terhubung ke bumi pelindung dengan dioda. # Arus bocor instrumen pengukuran kurang dari 10μArms saat steker AC peralatan yang diuji dibuka. # Atur kondisi berikut dan nyalakan set. Tegangan yang diterapkan: Tegangan input nominal (Deskripsi pada Pelat Nama). # Ukur arus bocor antara satu konduktor fase dan netral untuk terminal A dan terminal B. Baca nilai rms, lalu hitung ke nilai puncak NILAI PUNCAK =√2 NILAI RMS. Mematuhi persyaratan berikut. Peralatan Kelas II (steker 2 pin): untuk setiap terminal, nilai pengukuran terburuk tidak boleh melebihi puncak AC 350uA).
Catatan: termasuk adaptor AC, kombinasi unit yang dioperasikan adaptor AC/DC.

Cara Menemukan Ground Bumi yang Baik.

  1. Pipa air dingin adalah ground bumi yang terjamin; sekrup penahan pelat penutup pada sebagian besar kotak outlet AC juga berada di ground bumi.
  2. Jika sekrup penahan akan digunakan sebagai ground bumi Anda, verifikasi bahwa itu berada di ground dengan mengukur resistansi antara itu dan pipa air dingin dengan ohmmeter. Pembacaan harus nol ohm.
  3. Jika pipa air dingin tidak dapat diakses, sambungkan lampu masalah 60 hingga 100 watt (bukan lampu neon) antara sisi panas stopkontak dan sekrup penahan. Coba kedua slot, jika perlu, untuk menemukan sisi panas di saluran; lampu harus menyala pada kecerahan normal jika sekrup berada pada potensi ground (lihat Gambar 3).

Informasi Bebas Timbal
Papan sirkuit yang digunakan dalam model ini telah diproses menggunakan Solder Bebas Timbal. Papan diidentifikasi oleh logo LF yang terletak dekat dengan penunjukan papan.

Servis papan ini membutuhkan tindakan pencegahan khusus. Sangat disarankan untuk menggunakan bahan Solder Bebas Timbal untuk menjamin kualitas optimal sambungan solder baru.

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Manual Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

Bahasa yang tersedia

Manual Terkait untuk Sony KD-43X75WL

Daftar Isi
