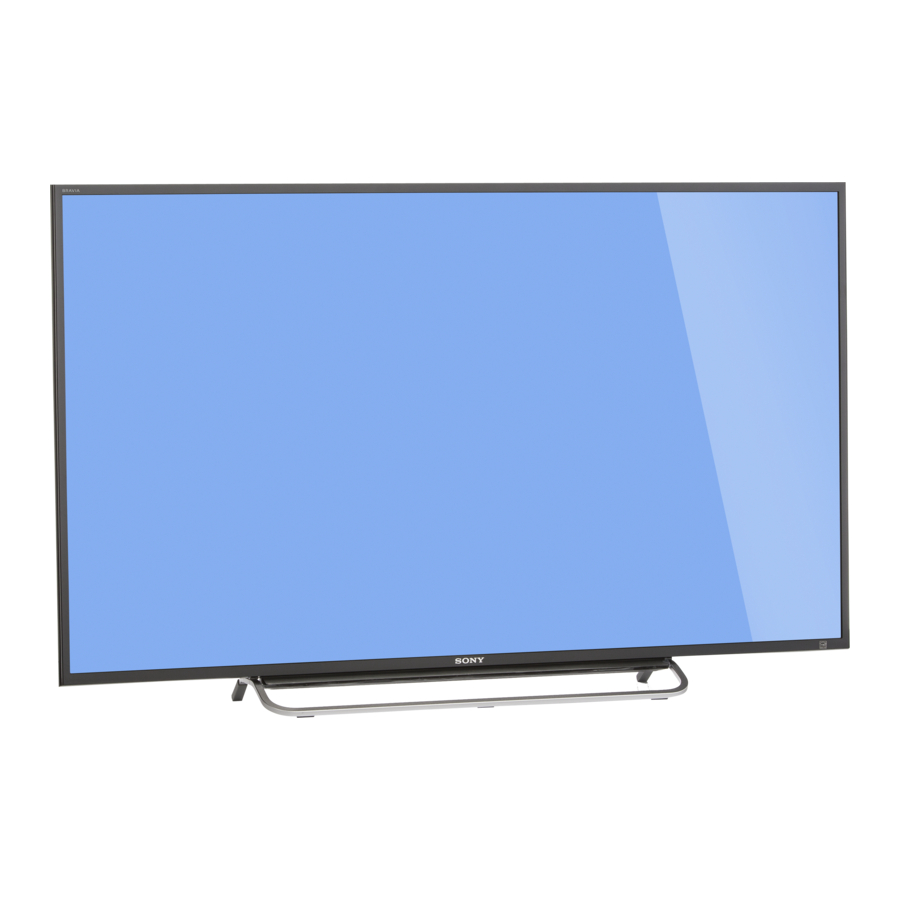

Manual Sony BRAVIA KDL-48W600B / KDL-48W590B / KDL-48W580B / KDL-40W600B

Pengalaman BRAVIA^® Full HDTV

Terima kasih telah memilih Sony! TV BRAVIA^® baru Anda membuka pintu menuju "Pengalaman Full HDTV". Dokumen ini akan membantu Anda memaksimalkan TV Anda.
Harap luangkan waktu sejenak untuk mendaftarkan TV Anda di:
U.S.A.: http://productregistration.sony.com
Canada: http://www.sony.ca/registration

Empat Langkah menuju Pengalaman Full HD
Set, Sumber, Suara, dan Penyetelan.

1. Set
   Sekarang setelah Anda membuat pilihan terbaik dalam teknologi TV LCD lampu latar LED, pastikan untuk mengeluarkan semua isi aksesori dari kemasan sebelum menyetel TV Anda.
2. Sumber
   Untuk merasakan detail menakjubkan dari TV BRAVIA Anda, Anda memerlukan akses ke program HD.
   • Tingkatkan sinyal atau sumber konten Anda ke definisi tinggi (HD) dengan menghubungi penyedia layanan HD Anda.
   • Terima siaran HD over-the-air dengan antena berkualitas HD yang terhubung langsung ke bagian belakang TV Anda.
     Kunjungi http://www.antennaweb.org untuk informasi lebih lanjut tentang pemilihan dan penyetelan antena.
   • Temukan kekayaan hiburan yang sekarang tersedia di pemutar Blu-ray Disc™ resolusi super tinggi dan peralatan HD Sony lainnya.
3. Suara
   Sempurnakan pengalaman definisi tinggi dengan sistem suara surround Sync™ BRAVIA atau penerima A/V dari Sony.
4. Penyetelan
   Pasang TV Anda dan hubungkan sumber Anda. Untuk membantu memastikan kualitas tertinggi untuk pengalaman HD Anda, gunakan kabel Sony HDMI (High-Definition Multimedia Interface).

Untuk mempelajari lebih lanjut tentang HDTV, kunjungi:
U.S.A.: http://www.sony.com/HDTV
Canada: http://www.sony.ca/hdtv
TV ini menampilkan semua sinyal input video dalam resolusi 1.920 titik × 1.080 garis.
Bagan berikut menunjukkan format video definisi tinggi (HD) dan definisi standar (SD) yang didukung oleh input TV BRAVIA Anda.

1. *Untuk detail format yang didukung, lihat "Spesifikasi" dalam manual ini.
2. *Untuk format PC yang didukung, lihat i-Manual.

Tentang manual ini (Petunjuk Pengoperasian)
Manual ini menjelaskan cara menyetel TV Anda. Untuk informasi lebih lanjut tentang cara menggunakan TV BRAVIA Anda, lihat "Manual elektronik".

Untuk informasi lebih lanjut, tekan tombol i-MANUAL button (tombol i-MANUAL)

Gambar dan ilustrasi yang digunakan dalam manual ini mungkin berbeda dari layar sebenarnya.

Mulai

Memeriksa aksesori

Remote control (1)*¹
Baterai ukuran AAA (2)
Kabel daya AC (1)
Adaptor AC (1)
Penahan kabel (3)
Dudukan Meja (1)*²
Sekrup pemasangan untuk Dudukan Meja (M5 × 20) (2)
Petunjuk Pengoperasian (manual ini) dan dokumen lainnya
Aksesori Adaptor Pemasangan di Dinding

1. *Lihat nama model yang tercetak pada remote control.
2. *Pemasangan Dudukan Meja diperlukan. Lihat leaflet Dudukan Meja yang disertakan untuk memasang Dudukan Meja.

Memasukkan baterai ke remote control

1. Lepaskan lembar pelindung.
2. Dorong dan geser penutup untuk membuka.

Panduan untuk Remote Control

• Arahkan remote control Anda langsung ke sensor IR yang terletak di TV Anda.
• Pastikan tidak ada benda yang menghalangi jalur antara remote control dan sensor IR di TV Anda.

• Lampu neon dapat mengganggu remote control Anda; coba matikan lampu neon.
• Jika Anda mengalami masalah dengan remote control, masukkan kembali atau ganti baterai Anda dan pastikan baterai tersebut dimasukkan dengan benar.

Sebelum Menyiapkan TV Anda

Beberapa model TV dikemas dengan Penyangga Meja yang terpisah sehingga Anda dapat langsung memasang TV Anda ke dinding. Lihat hal "Memasang TV ke Dinding" jika Anda ingin memasang TV ke dinding. Jika Anda tidak memasang TV ke dinding, Anda perlu memasang Penyangga Meja. Anda akan memerlukan obeng Phillips (tidak disertakan) dan sekrup yang disertakan untuk menyelesaikan tugas. Cari selebaran instruksi Penyangga Meja yang disertakan.
Pastikan untuk mempertimbangkan hal berikut saat menyiapkan TV Anda:

• Lepaskan semua kabel saat membawa TV.
• Bawalah TV dengan jumlah orang yang memadai; TV berukuran lebih besar membutuhkan dua orang atau lebih.
• Penempatan tangan yang benar saat membawa TV sangat penting untuk keselamatan dan untuk menghindari kerusakan.

• Pastikan TV Anda memiliki ventilasi yang memadai.
• Untuk kualitas gambar terbaik, jangan biarkan layar terkena cahaya langsung atau sinar matahari.
• Hindari memasang TV di ruangan dengan bahan dinding dan lantai yang reflektif.
• Hindari memindahkan TV dari area dingin ke area hangat. Perubahan suhu ruangan yang tiba-tiba dapat menyebabkan kondensasi kelembapan. Ini dapat menyebabkan TV menampilkan gambar yang buruk dan/atau warna yang buruk. Jika ini terjadi, biarkan kelembapan menguap sepenuhnya sebelum menyalakan TV.
• Pastikan tidak ada benda di depan TV.


Memasang Penyangga Meja

Lihat selebaran Penyangga Meja yang disertakan untuk pemasangan yang benar.

• Jangan memberikan tekanan pada panel LCD atau bingkai di sekitar layar.
• Berhati-hatilah agar tidak menjepit tangan Anda atau kabel daya AC saat Anda memasang perangkat TV ke Penyangga Meja.

1. Pasang Penyangga Meja ke TV.

2. Kencangkan TV ke Penyangga Meja menggunakan sekrup yang disertakan.


• Jika menggunakan obeng listrik, atur torsi pada sekitar 1,5 N·m {15 kgf·cm}.

Melepas Penyangga Meja dari TV
Untuk melepas Penyangga Meja dari TV, lepaskan sekrup yang terpasang pada langkah 2.

• Jangan melepas Penyangga Meja untuk alasan apa pun selain untuk memasang aksesori terkait pada TV.
• Saat melepas Penyangga Meja dari TV, letakkan layar menghadap ke bawah pada permukaan kerja stabil yang lebih besar dari TV.
• Untuk mencegah kerusakan pada permukaan layar LCD, pastikan untuk meletakkan kain lembut pada permukaan kerja.
• Pastikan TV vertikal sebelum menyalakan. Untuk menghindari keseragaman gambar yang tidak merata, jangan nyalakan TV dengan panel LCD menghadap ke bawah.
• Saat memasang Penyangga Meja lagi, pastikan untuk mengencangkan sekrup (yang sebelumnya dilepas) ke lubang asli di bagian belakang TV.

Mengikat adaptor AC

• Anda dapat mengikat adaptor AC sebagai langkah opsional. Jangan mengikatnya untuk alasan apa pun selain memasang TV di dinding.
• Pastikan label menghadap ke luar saat mengikat adaptor AC.


Menghubungkan TV

• Gunakan konektor kabel antena yang tidak lebih tebal dari 14 mm.
• Saat menghubungkan kabel ke Kabel/Antena, cukup kencangkan dengan jari, mengencangkan sambungan terlalu kencang dapat merusak TV.
• Sebelum memindahkan TV, lepaskan semua kabel yang terhubung ke TV untuk mencegah kerusakan pada TV saat dipindahkan.
• Gunakan konektor kabel HDMI dengan ketebalan 12 mm × lebar 21 mm.
• Untuk informasi lebih lanjut tentang koneksi, lihat i-Manual.

Ditampilkan dengan Set Top Box dengan koneksi HDMI

Rekomendasi untuk steker tipe F
Proyeksi kabel bagian dalam dari bagian sambungan harus kurang dari 1,5 mm.

(Gambar referensi untuk steker tipe F)

Ditampilkan dengan Set Top Box dengan koneksi COMPONENT

Sistem Kabel atau Sistem Antena VHF/UHF

Ditampilkan dengan perangkat MHL dengan koneksi MHL

TV secara bersamaan mengisi daya perangkat yang terhubung yang kompatibel dengan MHL saat memutar file foto/musik/video. Anda dapat menggunakan remote control TV untuk mengontrol perangkat yang kompatibel dengan MHL yang terhubung.

• Jika Auto Input Change (MHL) (Ubah Input Otomatis (MHL)) diatur ke On (Hidup), TV secara otomatis beralih ke HDMI IN 1/MHL dari input lain ketika perangkat yang kompatibel dengan MHL terhubung ke jack HDMI IN 1/MHL. Ketersediaan Auto Input Change (MHL) (Ubah Input Otomatis (MHL)) bergantung pada apakah perangkat yang kompatibel dengan MHL dapat mendukung fitur ini.
• Jika Charge MHL during Power Off (Isi Daya MHL saat Daya Mati) diatur ke On (Hidup), Anda dapat terus mengisi daya perangkat yang kompatibel dengan MHL bahkan saat TV dalam mode siaga.

Ditampilkan dengan Koneksi Dasar HD BRAVIA^® Sync™

1. * Menandakan perangkat yang mendukung BRAVIA Sync.
2. * Koneksi optik hanya diperlukan untuk penerima A/V yang tidak mendukung ARC (Audio Return Channel). Atur pengaturan speaker ke audio out, tekan HOME, lalu pilih Settings > (Pengaturan >) Sound > Speakers > Audio System. (Suara > Speaker > Sistem Audio.)
   Atur pengaturan HDMI CEC pada TV dan penerima AV untuk memungkinkan kontrol audio sistem untuk koneksi ARC.

Ditampilkan dengan Koneksi Dasar HD dengan Sistem Home Theater

* Koneksi optik hanya diperlukan untuk sistem home theater yang tidak mendukung ARC (Audio Return Channel) saat menghubungkan dengan HDMI. Atur pengaturan speaker ke audio out, tekan HOME, lalu pilih Settings > (Pengaturan >) Sound > Speakers > Audio System. (Suara > Speaker > Sistem Audio.)
Atur pengaturan HDMI CEC pada TV dan penerima AV untuk memungkinkan kontrol audio sistem untuk koneksi ARC.

Ditampilkan dengan Koneksi Dasar HD dengan Sistem Home Theater

* Koneksi optik hanya diperlukan untuk sistem home theater yang tidak mendukung ARC (Audio Return Channel) saat menghubungkan dengan HDMI. Atur pengaturan speaker ke audio out, tekan HOME, lalu pilih Settings > (Pengaturan >) Sound > Speakers > Audio System. (Suara > Speaker > Sistem Audio.)
Atur pengaturan HDMI CEC pada TV dan penerima AV untuk memungkinkan kontrol audio sistem untuk koneksi ARC.

Ditampilkan dengan Koneksi PC dengan SD VCR/DVD

* DVI tidak mendukung sinyal audio. Hubungkan output audio PC ke speaker PC atau penerima A/V untuk mendengarkan suara dari PC.

Mengamankan TV

Sony sangat menyarankan untuk mengambil tindakan untuk mencegah TV terguling. TV yang tidak diamankan dapat terguling dan mengakibatkan kerusakan properti, cedera tubuh yang serius, atau bahkan kematian.

Mencegah TV dari Terguling

• Amankan TV ke dinding dan/atau penyangga.
• Jangan biarkan anak-anak bermain atau memanjat furnitur dan perangkat TV.
• Hindari menempatkan atau menggantung barang di TV.
• Jangan pernah memasang TV di:
  • permukaan yang licin, tidak stabil, dan/atau tidak rata.
  • furnitur yang dapat dengan mudah digunakan sebagai tangga, seperti lemari berlaci.
• Pasang TV di tempat yang tidak dapat ditarik, didorong, atau dijatuhkan.
• Arahkan semua kabel daya AC dan kabel penghubung sehingga tidak dapat diakses oleh anak-anak yang ingin tahu.

Tindakan yang Disarankan untuk Mengamankan TV
Pertimbangkan tindakan berikut saat mengamankan TV Anda ke Penyangga (tidak disertakan).

1. Amankan Penyangga untuk TV.
   Pastikan Penyangga dapat menopang berat TV dengan memadai. Gunakan dua penyangga sudut (tidak disertakan) untuk mengamankan penyangga. Untuk setiap penyangga sudut, gunakan perangkat keras yang sesuai untuk:
   • Pasang satu sisi penyangga sudut ke tiang dinding.
   • Pasang sisi lainnya ke Penyangga.

2. Amankan TV ke Penyangga.
   Gunakan perangkat keras opsional yang tercantum sebagai berikut (tidak disertakan):
   • Sekrup mesin M6 (disenkrupkan ke penutup belakang TV)
   • Sekrup atau sejenisnya (pasang ke Penyangga)
   • Tali atau rantai (cukup kuat untuk menopang berat TV). Pastikan tidak ada kelonggaran berlebih pada tali atau rantai.

     Panjang sekrup mesin M6 berbeda-beda tergantung pada diameter tali atau rantai. Silakan lihat ilustrasi di bawah ini.

3. Jangkar TV ke dinding dengan menggunakan baut, jangkar dinding, dan rantai (atau tali).
   Baut jangkar (M6) (tidak disertakan)


   • TV Anda dikirimkan dengan sekrup yang terpasang di bagian belakang TV tergantung pada model TV. (Mereka diikatkan di lubang sekrup untuk pemasangan di dinding.) Pastikan untuk melepas dua sekrup bagian atas sebelum menjangkar TV ke dinding.
   • Mengamankan TV ke penyangga tanpa mengamankan TV dan penyangga ke dinding memberikan perlindungan minimal terhadap TV yang terguling. Untuk perlindungan lebih lanjut, pastikan untuk mengikuti tiga tindakan yang disarankan.

Mengikat kabel

• Jangan mengikat kabel daya AC bersama dengan kabel lain.


Menghubungkan TV ke Internet

Saat Anda menghubungkan TV ini ke Internet, Anda dapat menikmati berbagai fungsi. Untuk detail tentang fungsi, lihat i-Manual.

• Anda perlu melakukan kontrak dengan penyedia layanan Internet untuk terhubung ke Internet.

Menyiapkan jaringan kabel

• Untuk koneksi LAN, gunakan kabel Kategori 7 (tidak disertakan).

Menyiapkan koneksi Wi-Fi
Perangkat Wi-Fi bawaan memungkinkan Anda mengakses Internet dan jaringan rumah Anda. Dengan fitur ini, Anda dapat terhubung ke jaringan nirkabel dan menikmati manfaat jaringan di lingkungan bebas kabel. Sebelum menyiapkan fungsi Wi-Fi TV, pastikan untuk menyiapkan router nirkabel (titik akses).

Menjalankan pengaturan awal

1. Selesaikan koneksi kabel Anda sebelum melanjutkan dengan Initial Setup (Pengaturan Awal).
   Hubungkan kabel daya AC ke adaptor AC dan colokkan kabel DC ke terminal DC IN 19.5 V. Kemudian, hubungkan adaptor AC ke stopkontak terdekat.

   • Sambil memegang TV, colokkan steker DC adaptor AC ke terminal DC IN 19.5 V pada TV hingga terdengar bunyi klik pengunci.
2. Tekan pada TV.
   Indikator LED akan menyala hijau. Saat Anda menghidupkan TV untuk pertama kalinya, menu Language (Bahasa) muncul di layar.
3. Tekan untuk memilih item, lalu tekan .
   Ikuti petunjuk di layar.

4. Siapkan koneksi Internet dengan memilih Wi-Fi atau Wired LAN (LAN Berkabel). Jika Anda tidak akan menggunakan fitur jaringan TV, atau untuk menyiapkan nanti, pilih Skip (Lewati).

   • TV akan secara otomatis mendeteksi dan menyiapkan jaringan saat koneksi kabel dibuat sebelum pengaturan awal.
   • Untuk pelanggan yang perlu menyiapkan koneksi jaringan mereka dengan alamat IP Statis dan/atau server Proksi, pilih Skip (Lewati). Setelah menyelesaikan pengaturan awal, tekan HOME, lalu pilih Settings > (Pengaturan >) Network > Network Setup > Set up network connection > Expert. (Jaringan > Pengaturan Jaringan > Siapkan koneksi jaringan > Pakar.)
   • Jika Anda menggunakan keamanan WEP, pilih Wi-Fi > Connect by scan list. (Wi-Fi > Hubungkan dengan daftar pemindaian.) Kemudian, pilih nama jaringan (SSID) yang ingin Anda sambungkan. Jika Anda tidak dapat menemukan nama jaringan yang diperlukan, pilih [Manual Entry] ([Entri Manual]) dan tekan untuk memasukkan nama jaringan.
   • Untuk melakukan Network Setup (Pengaturan Jaringan) nanti, tekan HOME, lalu pilih Settings > (Pengaturan >) Network > Network Setup. (Jaringan > Pengaturan Jaringan.)
   • TV akan secara otomatis mencari pembaruan perangkat lunak setelah jaringan disiapkan dan akan mencoba mendeteksi wilayah Anda secara otomatis.
5. Pindai saluran yang tersedia menggunakan tuner bawaan TV dengan memilih Built-in Tuner (Tuner Bawaan) > Auto (Otomatis). Jika Anda akan menggunakan kotak kabel atau penerima satelit dan tidak ingin menggunakan tuner bawaan TV, pilih Set Top Box (Kotak Atas). Jika Anda tidak ingin menggunakan tuner bawaan TV atau kotak atas, pilih Skip (Lewati).

Menonton TV

1. Nyalakan TV.
   Tekan pada TV atau POWER pada remote control untuk menyalakan TV.

2. Pilih saluran TV atau pilih input.


Untuk memilih saluran digital
Gunakan 0-9 dan . Contohnya, untuk memasukkan saluran 2.1:
Tekan , dan , lalu tekan .

Menggunakan remote control

Tombol yang sering digunakan

1. Tombol warna
   Saat tombol warna tersedia, panduan pengoperasian akan muncul di layar.
2. DISPLAY
   Menampilkan nomor saluran, detail program, dan jam.
3. GUIDE
   Menampilkan panduan program digital.
   (Hanya untuk sinyal Antena dan ketersediaannya bergantung pada model TV/wilayah/negara Anda)
4. SUBTITLE/CC
   Anda dapat mengaktifkan/menonaktifkan teks terjemahan/subtitel.

Menggunakan TV BRAVIA Anda

Menjelajahi konten yang Anda sukai (Jelajahi)

Anda dapat menggunakan Jelajahi untuk mencari konten (seperti program TV, konten Internet, dll.). Konten yang muncul di Jelajahi bervariasi tergantung model/wilayah/ negara TV Anda.

1. Tekan DISCOVER.

2. Tekan untuk memilih kategori yang diinginkan.

3. Tekan untuk memilih item yang diinginkan, lalu tekan .
   Konten yang dipilih ditampilkan.

Menikmati jejaring sosial saat menonton TV (Tampilan Sosial)

Tampilan Sosial menghadirkan manfaat jejaring sosial ke pengalaman menonton TV Anda. Tekan SOCIAL VIEW untuk menikmati obrolan dengan teman sambil menonton TV. Fitur yang tersedia dalam Tampilan Sosial dapat bervariasi tergantung model/wilayah/ negara TV Anda. Anda akan memerlukan koneksi Internet broadband. Untuk detailnya, lihat "Menghubungkan TV ke Internet".
Kemudian, buka Network Setup dan ikuti instruksi di layar untuk menghubungkan TV Anda ke Internet.

• Anda mungkin perlu memperbarui perangkat lunak TV untuk menggunakan fungsi ini. Tekan HOME, pilih Help > Customer Support > Software Update.

Memilih berbagai konten dan alat (Menu Beranda)

Pilih kategori yang diinginkan di bagian atas Menu Beranda. Anda dapat memutar ulang konten dengan memilih gambar mini-nya di subkategori. Anda juga dapat menggunakan fungsi (seperti perubahan pengaturan) dengan memilih ikonnya.

1. Tekan HOME.

2. Tekan untuk memilih kategori yang diinginkan, lalu tekan .

3. Tekan , lalu tekan untuk memilih subkategori yang diinginkan.
   Saat kursor dipindahkan melampaui tepi kiri/kanan subkategori, subkategori berikutnya ditampilkan (jika ada lebih dari satu subkategori).

4. Pilih gambar mini konten yang diinginkan.
   Konten diputar ulang.

Memilih berbagai konten
Kategori tersedia tergantung model/wilayah/negara TV Anda.

Channel	Anda dapat melihat daftar konten siaran digital dan gambar mini siaran langsung dan mendatang. Anda juga dapat mengubah sistem siaran dengan menggunakan Channel List di bagian bawah Menu Beranda.
Movies	Anda dapat menonton film dari penyedia layanan film online, perangkat USB yang terhubung, atau jaringan rumah Anda.
Album	Anda dapat melihat foto dari penyedia layanan online, perangkat USB yang terhubung, atau jaringan rumah Anda.
Music	Anda dapat memutar ulang konten musik dari penyedia layanan musik online, perangkat USB yang terhubung, atau jaringan rumah Anda.
Apps	Anda dapat meluncurkan aplikasi. Gambar mini aplikasi unggulan (Featured) dan aplikasi favorit Anda (My Apps) ditampilkan. Untuk melihat semua aplikasi, pilih All Apps di bagian bawah Menu Beranda.

Memilih Alat
Alat tersedia tergantung model/wilayah/negara TV Anda.

Search	Anda dapat memasukkan kata kunci untuk mencari konten. Anda juga dapat memilih kata kunci yang dicari di masa lalu.
Inputs	Anda dapat memilih perangkat input yang terhubung ke TV.
Media Server	Anda dapat memilih server media (mis. flash drive USB, jaringan rumah) untuk menjelajahi kontennya menggunakan Peramban Media.
Settings	Anda dapat mengubah pengaturan TV (mis. Gambar & Tampilan, Suara, Saluran).
Help	Anda dapat melihat informasi tentang diagnosis mandiri dan dukungan pelanggan. Anda juga dapat mengakses i-Manual.
Network Status	Anda dapat melihat status koneksi jaringan.

Mencari instruksi di manual elektronik (i-Manual)

Instruksi pengoperasian terpasang di TV BRAVIA Anda dan dapat ditampilkan di layar.
Untuk mempelajari lebih lanjut tentang fitur TV Anda, akses i-Manual Anda dengan satu sentuhan tombol.

1. Tekan i-MANUAL.

2. Pilih item.
   1. Tekan untuk memilih item.

   2. Tekan untuk memilih item, lalu tekan .

      * Jika tanda panah muncul, tekan berulang kali untuk menampilkan lebih banyak item.
      Halaman item yang dipilih muncul.


• Anda dapat melangkah maju melalui halaman menggunakan . Tekan RETURN untuk kembali ke halaman sebelumnya.

Menyimpan halaman yang sering dilihat (Bookmark)
Anda dapat menyimpan halaman yang sering dilihat untuk akses mudah kapan saja.

• Untuk menyimpan halaman
  Saat menampilkan halaman untuk ditandai, tekan tombol merah pada remote control.

• Untuk mengakses halaman yang ditandai
  Saat menampilkan i-Manual, tekan tombol biru pada remote control untuk menampilkan daftar bookmark. Tekan untuk memilih item yang diinginkan, lalu tekan .


  • Untuk kembali ke layar sebelumnya, tekan RETURN.
• Untuk menghapus bookmark
  Saat halaman yang ditandai ditampilkan, tekan tombol merah pada remote control.

Pemecahan Masalah

Saat indikator LED berkedip merah, hitung berapa kali berkedip (waktu interval tiga detik).
Jika indikator LED berkedip merah, atur ulang TV dengan mencabut kabel daya AC dari TV selama dua menit, lalu hidupkan TV.
Jika masalah berlanjut, hubungi Dukungan Pelanggan Sony (informasi tersedia di sampul depan) dengan jumlah kedipan indikator LED berwarna merah (waktu interval tiga detik). Tekan pada TV untuk mematikannya, cabut kabel daya AC, dan hubungi Dukungan Pelanggan Sony.

Saat indikator LED tidak berkedip, periksa item sebagai berikut.
Anda juga dapat merujuk ke "Pemecahan Masalah" di i-Manual atau melakukan diagnosis mandiri dengan memilih Help > Customer Support > Self Diagnostics. Jika masalah berlanjut, hubungi Dukungan Pelanggan Sony (informasi tersedia di sampul depan).

Kondisi	Penjelasan/Solusi
Tidak ada gambar (layar gelap) dan tidak ada suara.	Periksa sambungan kabel/antena. Hubungkan TV ke daya AC, dan tekan pada TV atau POWER pada remote control.
Beberapa program tidak dapat disetel.	Periksa antena.
Remote control tidak berfungsi.	Ganti baterai. TV Anda mungkin dalam mode SYNC. Tekan SYNC MENU, pilih TV Control lalu pilih Home (Menu) atau Options untuk mengontrol TV.
Kata sandi Parental Lock telah dilupakan.	Masukkan 4357 untuk kode PIN. (Kode PIN 4357 selalu diterima.)
TV dan lingkungannya menjadi hangat.	Saat TV digunakan untuk jangka waktu yang lama, TV dan lingkungannya mungkin menjadi hangat saat disentuh. Ini bukan kerusakan pada TV.
Cara mengatur ulang TV ke pengaturan pabrik	Hidupkan TV. Sambil menahan pada remote control, tekan pada TV. (TV akan mati sendiri, lalu hidup kembali.) Lepaskan . Pengaturan ulang akan menghapus semua pengaturan khusus Anda termasuk pengaturan Parental Lock. Untuk tujuan keamanan, pastikan untuk menghapus semua informasi pribadi dan akun sebelum membuang, menjual, atau memberikan TV Anda kepada orang lain dengan: membatalkan tautan/pendaftaran, keluar dari dan menonaktifkan semua layanan jaringan serta mengatur ulang TV ke pengaturan pabrik.
Audio atau video macet, layar kosong, atau TV tidak merespons tombol TV atau remote control.	Lakukan pengaturan ulang sederhana TV dengan mencabut kabel daya AC selama dua menit, lalu pasang kembali.
Tombol dan HOME tidak dapat ditemukan di TV.	Lihat ilustrasi di bawah ini untuk lokasi tombol di TV. Bagian belakang TV

Cara merawat TV BRAVIA Anda

Keamanan sangat penting. Harap baca dan ikuti dokumentasi keselamatan (Brosur Keselamatan) yang disediakan secara terpisah.
Cabut TV dan peralatan terhubung lainnya dari stopkontak sebelum Anda mulai membersihkan TV Anda.

• Seka layar LCD dengan lembut menggunakan kain lembut.

• Noda membandel dapat dihilangkan dengan kain yang sedikit dibasahi dengan larutan sabun lembut dan air hangat.
• Jika menggunakan kain yang telah diolah secara kimia, harap ikuti instruksi yang tertera pada kemasan.
• Jangan pernah menyemprotkan air atau deterjen langsung ke perangkat TV. Cairan tersebut dapat menetes ke bagian bawah layar atau bagian luar dan masuk ke perangkat TV, dan dapat menyebabkan kerusakan pada perangkat TV.

• Jangan pernah menggunakan pelarut keras seperti pengencer, alkohol, atau bensin untuk membersihkan.
• Jangan colokkan TV ke stopkontak sampai kelembapan dari pembersihan telah menguap.

TV juga harus ditempatkan di permukaan yang stabil untuk mencegahnya terjatuh. Jika Anda memiliki anak kecil atau hewan peliharaan di rumah, periksa secara teratur untuk memastikan TV terpasang dengan aman.

Spesifikasi

Sistem
Sistem televisi		NTSC: Standar TV Amerika ATSC (8VSB terestrial): 8VSB sesuai ATSC QAM pada kabel: ANSI/SCTE 07 2000 (Tidak termasuk fungsi CableCARD)
Cakupan saluran		Terestrial analog: 2 - 69/Terestrial digital: 2 - 69 Kabel analog: 1 - 135/Kabel digital: 1 - 135
Sistem panel		Panel LCD (Liquid Crystal Display), Lampu Latar LED
Output speaker		8 W + 8 W
Teknologi nirkabel		Protokol IEEE802.11a/b/g/n
Jack Input/Output
KABEL/ANTENA		Terminal eksternal 75-ohm untuk input RF
VIDEO IN 1		Input Video/Audio (jack phono)
COMPONENT IN VIDEO IN 2		YPBPR (Video Komponen): 1080p (60 Hz), 1080i (60 Hz), 720p (60 Hz), 480p, 480i Input audio (jack phono) Input video (pin phono umum dengan input Y)
HDMI IN 1/2/3/4		Video: 1080p (30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i, Format PC Audio: PCM linear saluran 5.1: 32, 44,1 dan 48 kHz, 16, 20 dan 24 bit, Dolby Digital ARC (Audio Return Channel) (Hanya HDMI IN 2)
MHL (umum dengan HDMI IN 1)		Video: 1080p (30 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i Audio: PCM linear saluran 5.1: 32, 44,1 dan 48 kHz, 16, 20 dan 24 bit, Dolby Digital
AUDIO OUT/		Output audio (jack mini stereo) Jack headphone (mendukung Subwoofer out)
DIGITAL AUDIO OUT (OPTICAL)		Jack optik digital (PCM linear dua saluran, Dolby Digital)
LAN		Konektor 10BASE-T/100BASE-TX (Kecepatan koneksi mungkin berbeda tergantung pada lingkungan jaringan. Tingkat komunikasi 10BASE-T/100BASE-TX dan kualitas komunikasi tidak dijamin untuk TV ini.)
USB/DLNA		Lihat i-Manual untuk format yang didukung.
		Input adaptor AC (DC 19,5 V)
Lain-lain
Aksesori yang disertakan		Lihat "Memeriksa aksesori".
Aksesori opsional		Unit Kamera dan Mikrofon: CMU-BR200/CMU-BR100 Subwoofer Nirkabel: SWF-BR100 Kabel MHL: DLC-MB10/DLC-MB20/DLC-MC20
Suhu pengoperasian		32 ºF – 104 ºF (0 ºC – 40 ºC)
Nama model KDL-		48W600B 48W590B	48W580B
Daya dan lainnya
Kebutuhan daya		19,5 V DC dengan adaptor AC Peringkat: Input 110 V - 240 V AC, 50/60 Hz (AS/Kanada 120 V AC, 60 Hz)
Konsumsi daya	saat digunakan	75 W
	dalam keadaan siaga	Kurang dari 0,4 W dengan 120 V AC dan kurang dari 0,5 W dengan 240 V AC
Ukuran layar* (inci diukur secara diagonal)		47,6 inci (kelas 48)
Resolusi tampilan		1.920 titik (horizontal) × 1.080 garis (vertikal)
Dimensi*	dengan dudukan (mm) (inci)	1.086 × 675 × 181 42 7/8 × 26 5/8 × 7 1/4	1.086 × 674 × 196 42 7/8 × 26 5/8 × 7 3/4
	tanpa dudukan (mm) (inci)	1.086 × 646 × 90 42 7/8 × 25 1/2 × 3 5/8
	pola lubang pemasangan di dinding (mm)	300 × 200
	ukuran sekrup pemasangan di dinding (mm)	M6 (panjang: lihat diagram di bawah.)
Massa*	dengan dudukan (kg)/(lb.)	10.3/22.7	10.2/22.5
	tanpa dudukan (kg)/(lb.)	9.9/21.9	9.9/21.9
Nama model KDL-		40W600B 40W590B	40W580B
Daya dan lainnya
Kebutuhan daya		19,5 V DC dengan adaptor AC Peringkat: Input 110 V -240 V AC, 50/60 Hz (AS/Kanada 120 V AC, 60 Hz)
Konsumsi daya	saat digunakan	75 W
	dalam keadaan siaga	Kurang dari 0,4 W dengan 120 V AC dan kurang dari 0,5 W dengan 240 V AC
Ukuran layar* (inci diukur secara diagonal)		40 inci
Resolusi tampilan		1.920 titik (horizontal) × 1.080 garis (vertikal)
Dimensi*	dengan dudukan (mm) (inci)	926 × 584 × 162 36 1/2 × 23 × 6 1/2	926 × 584 × 175 36 1/2 × 23 × 7
	tanpa dudukan (mm) (inci)	926 × 556 × 89 36 1/2 × 22 × 3 5/8
	pola lubang pemasangan di dinding (mm)	300 × 200
	ukuran sekrup pemasangan di dinding (mm)	M6 (panjang: lihat diagram di bawah.)
Massa*	dengan dudukan (kg)/(lb.)	7.9/17.5	7.8/17.2
	tanpa dudukan (kg)/(lb.)	7.4/16.3	7.4/16.3

* Ukuran layar, dimensi, dan massa adalah nilai perkiraan.

• Ketersediaan aksesori opsional bergantung pada negara/wilayah/model TV/stok.
• Desain dan spesifikasi dapat berubah tanpa pemberitahuan.
• Perangkat TV ini menggabungkan MHL 2.

Memasang TV ke Dinding

Untuk Pelanggan
Keahlian yang memadai diperlukan untuk memasang produk ini. Pastikan untuk mensubkontrakkan pemasangan ke dealer Sony atau kontraktor berlisensi dan berikan perhatian khusus pada keselamatan selama pemasangan. Sony tidak bertanggung jawab atas kerusakan atau cedera yang disebabkan oleh kesalahan penanganan atau pemasangan yang tidak tepat, atau pemasangan selain produk yang ditentukan. Hak Hukum Anda (jika ada) tidak terpengaruh.
Untuk Dealer dan Kontraktor Sony
Keahlian yang memadai diperlukan untuk memasang produk ini. Pastikan untuk membaca manual instruksi ini secara menyeluruh untuk melakukan pekerjaan pemasangan dengan aman. Sony tidak bertanggung jawab atas kerusakan atau cedera yang disebabkan oleh kesalahan penanganan atau pemasangan yang tidak tepat.

TV Anda dapat dipasang di dinding menggunakan Adaptor Pemasangan di Dinding (disertakan dengan TV) langsung dari kotak kemasan. Jika Dudukan Meja terpasang ke TV, TV mungkin perlu melepaskan Dudukan Meja; lihat "Melepaskan Dudukan Meja dari TV". Siapkan TV untuk Adaptor Pemasangan di Dinding sebelum membuat sambungan kabel.
Untuk perlindungan produk dan alasan keselamatan, Sony sangat menyarankan agar Anda menggunakan Adaptor Pemasangan di Dinding (disertakan dengan TV) yang dirancang untuk TV Anda dan pemasangan harus dilakukan oleh dealer Sony atau kontraktor berlisensi.

• Ikuti petunjuk yang diberikan dalam manual ini untuk memasang Adaptor Pemasangan di Dinding. Keahlian yang memadai diperlukan dalam memasang TV ini, terutama untuk menentukan kekuatan dinding untuk menahan berat TV.
• Pastikan untuk menggunakan sekrup yang disertakan dengan Adaptor Pemasangan di Dinding saat memasang Kait Pemasangan ke perangkat TV.
  Sekrup yang disertakan dirancang seperti yang ditunjukkan oleh ilustrasi ketika diukur dari permukaan pemasangan Kait Pemasangan.
  Diameter dan panjang sekrup berbeda tergantung pada model Adaptor Pemasangan di Dinding. Penggunaan sekrup selain yang disertakan dapat menyebabkan kerusakan internal pada perangkat TV atau menyebabkannya jatuh, dll.

• Pastikan untuk menyimpan sekrup yang tidak terpakai dan Dudukan Meja di tempat yang aman hingga Anda siap memasang Dudukan Meja. Jauhkan sekrup dari jangkauan anak kecil.

• Baca Buku Panduan Keselamatan yang disertakan untuk informasi keselamatan tambahan.
• Lihat "Informasi Keselamatan" dan "Tindakan Pencegahan" pada ADAPTOR PEMASANGAN DI DINDING sebelum melakukan pemasangan Adaptor Pemasangan di Dinding.
• Tempatkan TV dengan layarnya menghadap ke bawah pada permukaan datar dan stabil yang ditutupi dengan kain tebal dan lembut yang lebih besar dari TV, saat mengamankan Kait Pemasangan atau saat melepas Dudukan Meja dari TV untuk mencegah kerusakan pada permukaan layar LCD.

Adaptor Pemasangan di Dinding

1. Siapkan item yang diperlukan.
   Aksesori Adaptor Pemasangan di Dinding (disertakan)

2. Pastikan dinding memiliki ruang yang cukup untuk TV dan mampu menahan berat setidaknya empat kali lipat dari berat TV.
   Lihat tabel berikut tentang memasang TV ke dinding. Lihat halaman 31-32 (Spesifikasi) untuk berat TV.


   Unit: inci (mm)
   Nama Model KDL-	Dimensi tampilan		Dimensi tengah layar	Panjang untuk pemasangan
   48W600B, 48W590B, 48W580B	42 7/8 (1.086)	25 ½ (646)	2 ½ (61)	10 ¾ (273)	5 ¾ (144)
   40W600B, 40W590B, 40W580B	36 ½ (926)	22 (556)	21/32 (16)	10 7/8 (274)	5 ¾ (143)

   • Angka dalam tabel mungkin sedikit berbeda tergantung pada pemasangan.
3. Buat tanda pada Templat Kertas yang menunjukkan bagian tengah layar untuk TV Anda.

4. Tempelkan Templat Kertas ke dinding dan bor lubang sesuai dengan penomoran pada Templat Kertas menggunakan bor listrik.

5. Lepaskan Templat Kertas dari dinding.
6. Pasang Alas Pemasangan di Dinding ke dinding dengan benar menggunakan sekrup (diameter 8 mm, tidak disertakan).

7. Pasang Katrol ke TV menggunakan sekrup yang disertakan . Pasang Spacer ke lubang yang ditunjukkan oleh tanda segitiga . Kemudian, pasang Pita menggunakan sekrup yang disertakan .

8. Pastikan untuk menyambungkan dan mengikat kabel sebelum memasang TV di dinding.
9. Ikat Adaptor AC menggunakan penahan kabel (disertakan dengan TV). Pastikan label menghadap ke luar saat mengikat adaptor AC.

10. Pasang TV di dinding. Konfirmasikan bahwa Katrol terpasang dengan kuat ke Alas Pemasangan di Dinding . Kemudian, pasang Pita ke dinding menggunakan sekrup (diameter 5 mm, tidak disertakan).


Dimensi posisi lubang di dinding
Sampaikan informasi berikut kepada kontraktor berlisensi jika perlu.
Gunakan sekrup (diameter 8 mm, tidak disertakan) untuk memasang Alas Pemasangan di Dinding di dinding. Pastikan untuk menggunakan Templat Kertas yang disertakan yang menunjukkan posisi sebenarnya dari Alas Pemasangan di Dinding untuk pemasangan yang mudah.

Memasang TV di dinding atau area tertutup

Pastikan TV Anda memiliki ventilasi yang memadai. Berikan ruang yang cukup di sekitar TV seperti yang ditunjukkan pada ilustrasi.

Dipasang dengan dudukan

Dipasang di dinding

Jangan pernah memasang perangkat TV seperti berikut:

• Ventilasi yang tidak memadai dapat menyebabkan TV menjadi terlalu panas dan dapat menyebabkan kerusakan pada TV Anda atau menyebabkan kebakaran.

Informasi Keselamatan

CATATAN TENTANG ADAPTOR AC

Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan biarkan alat ini terkena hujan atau kelembapan.
Untuk mencegah bahaya kebakaran atau sengatan listrik, jangan letakkan benda yang berisi cairan, seperti vas, di atas alat.
Jangan pasang peralatan ini di ruang terbatas, seperti rak buku atau unit serupa.

• Pastikan stopkontak AC dipasang di dekat peralatan dan mudah diakses.
• Pastikan untuk menggunakan adaptor AC dan kabel daya AC yang disertakan. Jika tidak, dapat menyebabkan kerusakan.
• Sambungkan adaptor AC ke stopkontak AC yang mudah diakses.
• Jangan melilitkan kabel daya AC di sekeliling adaptor AC. Kabel inti dapat terpotong dan/atau dapat menyebabkan kerusakan pada TV.

• Jangan menyentuh adaptor AC dengan tangan basah.
• Jika Anda melihat kelainan pada adaptor AC, segera lepaskan dari stopkontak AC.
• Set tidak terputus dari sumber AC selama terhubung ke stopkontak AC, meskipun set itu sendiri telah dimatikan.
• Karena adaptor AC akan menjadi hangat saat digunakan dalam waktu lama, Anda mungkin merasa panas saat menyentuhnya dengan tangan.

Adaptor Pemasangan di Dinding
Informasi di bawah ini menunjukkan penanganan yang benar dari Adaptor Pemasangan di Dinding. Pastikan untuk membaca informasi ini dengan seksama dan gunakan Adaptor Pemasangan di Dinding dengan benar.

Kepada Pelanggan:
Pastikan untuk memperhatikan tindakan pencegahan berikut untuk keselamatan guna mencegah cedera serius akibat kebakaran, sengatan listrik, produk yang terbalik, atau produk yang jatuh.

• Pastikan untuk mensubkontrakkan pemasangan ke kontraktor berlisensi dan jauhkan anak-anak kecil selama pemasangan.
• Pastikan untuk mensubkontrakkan pemindahan atau pelepasan TV ke kontraktor berlisensi.
• Jangan melepas sekrup, dll., setelah memasang TV.
• Jangan melakukan perubahan pada bagian-bagian Adaptor Pemasangan di Dinding.
• Jangan memasang peralatan selain produk yang ditentukan.
• Jangan memberikan beban apa pun selain TV pada Adaptor Pemasangan di Dinding.
• Jangan bersandar atau bergantung pada TV.
• Jangan menangani TV dengan kekuatan berlebihan selama pembersihan atau perawatan.

Kepada Dealer dan Kontraktor Sony:
Instruksi berikut hanya untuk dealer dan kontraktor Sony. Pastikan untuk membaca tindakan pencegahan keselamatan yang dijelaskan di bawah ini dan berikan perhatian khusus pada keselamatan selama pemasangan, pemeliharaan, dan pemeriksaan produk ini.

• Jangan memasang Adaptor Pemasangan di Dinding pada permukaan dinding tempat sudut atau sisi TV menonjol menjauh dari permukaan dinding.

• Jangan memasang TV di atas atau di bawah AC.
• Pastikan untuk memasang Adaptor Pemasangan di Dinding dengan aman ke dinding mengikuti instruksi dalam buku petunjuk ini. Jika ada sekrup yang longgar atau jatuh, Adaptor Pemasangan di Dinding dapat jatuh dan menyebabkan cedera atau kerusakan properti.

• Pastikan untuk menggunakan sekrup dan bagian pemasangan yang disertakan dengan benar mengikuti instruksi yang diberikan dalam buku petunjuk ini. Jika Anda menggunakan barang pengganti, TV dapat jatuh dan menyebabkan cedera tubuh pada seseorang atau kerusakan pada TV.
• Pastikan untuk merakit braket dengan benar mengikuti prosedur yang diinstruksikan yang dijelaskan dalam buku petunjuk ini.
• Pastikan untuk mengencangkan sekrup dengan aman di posisi yang ditentukan.
• Berhati-hatilah agar tidak membuat TV terkena guncangan selama pemasangan.
• Pastikan untuk memasang TV di dinding yang tegak lurus dan rata.
• Setelah pemasangan TV yang benar, amankan kabel dengan benar.
• Jangan biarkan kabel daya AC atau kabel penghubung terjepit karena konduktor internal dapat menjadi terbuka dan menyebabkan korsleting atau putus listrik.


Tindakan Pencegahan

ADAPTOR PEMASANGAN DI DINDING

• Jika Anda menggunakan TV yang dipasang pada Adaptor Pemasangan di Dinding untuk waktu yang lama, dinding di belakang atau di atas TV dapat berubah warna atau wallpaper dapat terkelupas, tergantung pada bahan dinding.
• Jika Adaptor Pemasangan di Dinding dilepas setelah dipasang di dinding, lubang sekrup akan tetap ada.
• Jangan gunakan Adaptor Pemasangan di Dinding di tempat yang terkena getaran mekanis.

Untuk mencegah sengatan listrik dan paparan bilah, jangan gunakan steker AC ini dengan kabel ekstensi, wadah, atau stopkontak lain kecuali bilahnya dapat dimasukkan sepenuhnya.

• Operasikan TV hanya pada DC 19,5 V
  (dengan adaptor AC)

Lokasi label identifikasi
Label untuk No. Model TV dan peringkat Catu Daya terletak di bagian belakang TV. Label untuk No. Model adaptor AC dan No. Seri terletak di bagian bawah adaptor AC.

• Instruksi untuk "Memasang TV ke Dinding" disertakan dalam manual ini.
• Ilustrasi remote control yang digunakan dalam manual ini adalah RM-YD103 kecuali dinyatakan lain.
• Ilustrasi yang digunakan dalam manual ini mungkin berbeda tergantung pada model TV Anda.
• Simpan manual ini untuk referensi di masa mendatang.

Dukungan Pelanggan Sony
AS:
http://www.sony.com/tvsupport
Kanada:
http://www.sony.ca/support
Amerika Serikat 1.800.222.SONY
Kanada 1.877.899.SONY
Harap Jangan Mengembalikan Produk ke Toko

Referensi

• Registrasi Produk
• Sony Kanada
• AntennaWeb - Prediksi Sinyal Antena
• Televisi Sony | TV OLED & TV LED
• Sony Kanada
• http://www.sony.com/tvsupport
• Sony Kanada

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Manual Sony BRAVIA KDL-48W600B / KDL-48W590B / KDL-48W580B / KDL-40W600B

Bahasa yang tersedia
