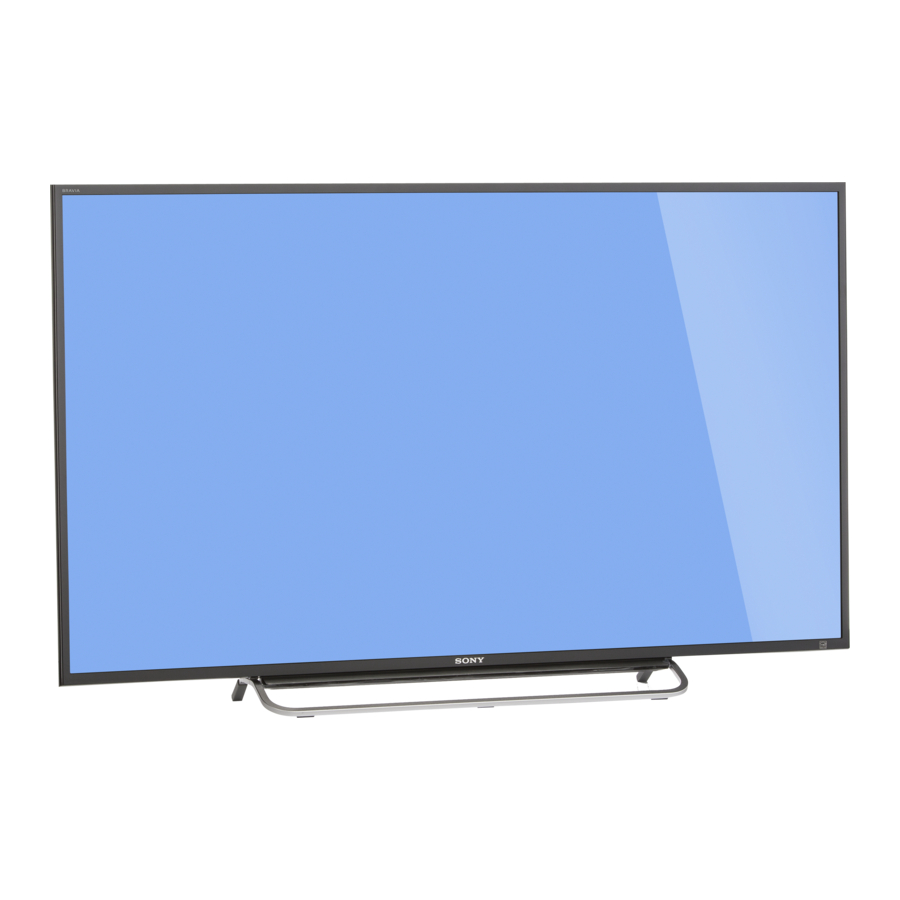

Manual de utilizare pentru Sony BRAVIA KDL-48W600B / KDL-48W590B / KDL-48W580B / KDL-40W600B

Experiența completă BRAVIA^® HDTV

Vă mulțumim că ați ales Sony! Noul dvs. televizor BRAVIA^® deschide ușa către "Experiența completă HDTV". Acest document vă va ajuta să profitați la maximum de televizorul dvs.
Vă rugăm să vă înregistrați televizorul la:
U.S.A.: http://productregistration.sony.com
Canada: http://www.sony.ca/registration

Patru pași pentru o experiență Full HD
Set, Sursă, Sunet și Configurare.

1. Set
   Acum că ați făcut cea mai bună selecție în tehnologia TV LCD cu iluminare de fundal LED, asigurați-vă că scoateți tot conținutul accesoriilor din ambalaj înainte de a configura televizorul.
2. Sursă
   Pentru a experimenta detaliile uimitoare ale televizorului dvs. BRAVIA , aveți nevoie de acces la programarea HD.
   • Actualizați-vă semnalul sau sursa de conținut la înaltă definiție (HD) contactând furnizorul de servicii HD.
   • Recepționați transmisii HD over-the-air cu o antenă de calitate HD conectată direct la spatele televizorului.
     Vizitați http://www.antennaweb.org pentru mai multe informații despre selecția și configurarea antenei.
   • Descoperiți bogăția de divertisment disponibilă acum pe playerul Blu-ray Disc™ de super-înaltă rezoluție și alte echipamente Sony HD.
3. Sunet
   Completați experiența de înaltă definiție cu un sistem de sunet surround BRAVIA Sync™ sau un receptor A/V de la Sony.
4. Configurare
   Instalați-vă televizorul și conectați-vă sursele. Pentru a asigura cea mai înaltă calitate pentru experiența dvs. HD, utilizați cabluri Sony HDMI (Interfață multimedia de înaltă definiție).

Pentru a afla mai multe despre HDTV, vizitați:
U.S.A.: http://www.sony.com/HDTV
Canada: http://www.sony.ca/hdtv
Acest televizor afișează toate semnalele de intrare video la o rezoluție de 1.920 puncte × 1.080 linii.
Următorul grafic arată formatele video de înaltă definiție (HD) și definiție standard (SD) acceptate de intrările TV BRAVIA.

1. *Pentru detalii despre formatele acceptate, consultați "Specificațiile" din acest manual.
2. *Pentru formatele PC acceptate, consultați i-Manualul.

Despre acest manual (Instrucțiuni de utilizare)
Acest manual explică modul de configurare a televizorului. Pentru mai multe informații despre modul de utilizare a televizorului BRAVIA, consultați "Manualul electronic".

Pentru mai multe informații, apăsați butonul i-MANUAL

Imaginile și ilustrațiile utilizate în acest manual pot diferi de ecranul real.

Introducere

Verificarea accesoriilor

Telecomandă (1)*¹
Baterii de dimensiune AAA (2)
Cablu de alimentare CA (1)
Adaptor CA (1)
Suport cablu (3)
Suport de masă (1)*²
Șuruburi de fixare pentru suportul de masă (M5 × 20) (2)
Instrucțiuni de utilizare (acest manual) și alte documente
Accesorii adaptor de montare pe perete

1. *Consultați denumirea modelului imprimată pe telecomandă.
2. *Este necesară asamblarea suportului de masă. Consultați prospectul suportului de masă furnizat pentru a asambla suportul de masă.

Introducerea bateriilor în telecomandă

1. Îndepărtați folia de protecție.
2. Apăsați și glisați capacul pentru a-l deschide.

Recomandări pentru telecomandă

• Îndreptați telecomanda direct spre senzorul IR localizat pe televizor.
• Asigurați-vă că niciun obiect nu blochează calea dintre telecomandă și senzorul IR de pe televizor.

• Lămpile fluorescente pot interfera cu telecomanda; încercați să opriți lămpile fluorescente.
• Dacă aveți probleme cu telecomanda, reintroduceți sau înlocuiți bateriile și asigurați-vă că sunt introduse corect.

Înainte de a configura televizorul

Unele modele de televizoare sunt ambalate cu un suport de masă detașat, astfel încât să puteți monta imediat televizorul pe un perete. Consultați p"Instalarea televizorului pe perete" dacă doriți să montați televizorul pe un perete. Dacă nu montați televizorul pe un perete, va trebui să atașați suportul de masă. Veți avea nevoie de o șurubelniță Phillips (nu este furnizată) și de șuruburile furnizate pentru a finaliza sarcina. Căutați prospectul cu instrucțiunile pentru suportul de masă furnizat.
Asigurați-vă că luați în considerare următoarele aspecte când configurați televizorul:

• Deconectați toate cablurile când transportați televizorul.
• Transportați televizorul cu un număr adecvat de persoane; televizoarele de dimensiuni mai mari necesită două sau mai multe persoane.
• Poziționarea corectă a mâinilor în timpul transportului televizorului este foarte importantă pentru siguranță și pentru a evita deteriorarea.

• Asigurați-vă că televizorul dvs. are o ventilație adecvată.
• Pentru cea mai bună calitate a imaginii, nu expuneți ecranul la iluminare directă sau la lumina soarelui.
• Evitați instalarea televizorului într-o cameră cu materiale reflectorizante pe pereți și pe podea.
• Evitați mutarea televizorului dintr-o zonă rece într-o zonă caldă. Modificările bruște ale temperaturii camerei pot provoca condensarea umezelii. Acest lucru poate determina televizorul să afișeze o imagine slabă și/sau o culoare slabă. Dacă se întâmplă acest lucru, permiteți evaporarea completă a umezelii înainte de a porni televizorul.
• Asigurați-vă că nu există obiecte în fața televizorului.


Atașarea suportului de masă

Consultați prospectul suportului de masă furnizat pentru atașarea corectă.

• Nu exercitați presiune asupra panoului LCD sau a cadrului din jurul ecranului.
• Aveți grijă să nu vă prindeți mâinile sau cablul de alimentare CA când instalați televizorul pe suportul de masă.

1. Atașați suportul de masă la televizor.

2. Fixați televizorul pe suportul de masă folosind șuruburile furnizate.


• Dacă utilizați o șurubelniță electrică, setați cuplul la aproximativ 1,5 N·m {15 kgf·cm}.

Detașarea suportului de masă de la televizor
Pentru a detașa suportul de masă de la televizor, scoateți șuruburile fixate la pasul 2.

• Nu scoateți suportul de masă decât pentru a instala accesorii corespunzătoare pe televizor.
• Când scoateți suportul de masă de la televizor, așezați afișajul cu fața în jos pe o suprafață de lucru stabilă, mai mare decât televizorul.
• Pentru a preveni deteriorarea suprafeței afișajului LCD, asigurați-vă că așezați o cârpă moale pe suprafața de lucru.
• Asigurați-vă că televizorul este vertical înainte de a-l porni. Pentru a evita uniformitatea neuniformă a imaginii, nu porniți televizorul cu panoul LCD cu fața în jos.
• Când atașați din nou suportul de masă, asigurați-vă că fixați șuruburile (scoase anterior) în găurile originale de pe partea din spate a televizorului.

Gruparea adaptorului CA

• Puteți grupa adaptorul CA ca pas opțional. Nu-l grupați decât pentru a monta televizorul pe perete.
• Asigurați-vă că eticheta este orientată spre exterior când grupați adaptorul CA.


Conectarea televizorului

• Utilizați un conector de cablu de antenă cu o grosime de cel mult 14 mm.
• Când conectați cablul la cablu/antenă, strângeți doar cu degetele, strângerea excesivă a conexiunii poate deteriora televizorul.
• Înainte de a muta televizorul, deconectați toate cablurile conectate la acesta pentru a preveni deteriorarea televizorului când este mutat.
• Utilizați un conector de cablu HDMI cu o grosime de 12 mm × 21 mm (lățime).
• Pentru mai multe informații despre conexiuni, consultați i-Manualul.

Afișat cu un decodor cu conexiune HDMI

Recomandare pentru o mufă de tip F
Proiecția firului interior de la partea de conectare trebuie să fie mai mică de 1,5 mm.

(Desen de referință pentru o mufă de tip F)

Afișat cu un decodor cu conexiune COMPONENTĂ

Sistem de cablu sau sistem de antenă VHF/UHF

Afișat cu un dispozitiv MHL cu conexiune MHL

Televizorul încarcă simultan dispozitivul compatibil MHL conectat în timp ce redă fișiere foto/muzică/video. Puteți utiliza telecomanda televizorului pentru a controla dispozitivul compatibil MHL conectat.

• Dacă Auto Input Change (MHL) (Schimbare automată a intrării (MHL)) este setat pe On (Activat), televizorul comută automat la HDMI IN 1/MHL de la altă intrare când un dispozitiv compatibil MHL este conectat la mufa HDMI IN 1/MHL. Disponibilitatea Auto Input Change (MHL) (Schimbare automată a intrării (MHL)) depinde de faptul dacă dispozitivul compatibil MHL poate suporta această funcție.
• Dacă Charge MHL during Power Off (Încarcă MHL în timpul opririi) este setat pe On (Activat), puteți continua să încărcați dispozitivul compatibil MHL chiar și atunci când televizorul este în modul standby.

Afișat cu HD BRAVIA^® Sync™ Conexiune de bază

1. * Semnifică un dispozitiv compatibil BRAVIA Sync.
2. * Conexiunea optică este necesară numai pentru receptoarele A/V care nu acceptă ARC (Audio Return Channel). Setați setările difuzoarelor la audio out, apăsați HOME (ACASĂ), apoi selectați Settings > (Setări >) Sound > Speakers > Audio System. (Sunet > Difuzoare > Sistem audio.)
   Setați setările HDMI CEC pe televizor și pe receptorul AV pentru a permite controlul audio al sistemului pentru conexiunile ARC.

Afișat cu conexiune HD de bază cu sistem home theater

* Conexiunea optică este necesară numai pentru sistemul home theater care nu acceptă ARC (Audio Return Channel) la conectarea cu HDMI. Setați setările difuzoarelor la audio out, apăsați HOME (ACASĂ), apoi selectați Settings > (Setări >) Sound > Speakers > Audio System. (Sunet > Difuzoare > Sistem audio.)
Setați setările HDMI CEC pe televizor și pe receptorul AV pentru a permite controlul audio al sistemului pentru conexiunile ARC.

Afișat cu conexiune HD de bază cu sistem home theater

* Conexiunea optică este necesară numai pentru sistemul home theater care nu acceptă ARC (Audio Return Channel) la conectarea cu HDMI. Setați setările difuzoarelor la audio out, apăsați HOME (ACASĂ), apoi selectați Settings > (Setări >) Sound > Speakers > Audio System. (Sunet > Difuzoare > Sistem audio.)
Setați setările HDMI CEC pe televizor și pe receptorul AV pentru a permite controlul audio al sistemului pentru conexiunile ARC.

Afișat cu conexiune PC cu SD VCR/DVD

* DVI nu acceptă semnale audio. Conectați ieșirea audio a PC-ului la difuzoarele PC-ului sau la un receptor A/V pentru a asculta sunet de pe PC.

Asigurarea televizorului

Sony recomandă insistent luarea de măsuri pentru a preveni căderea televizorului. Televizoarele nesecurizate pot cădea și pot provoca daune materiale, vătămări corporale grave sau chiar decesul.

Prevenirea căderii televizorului

• Fixați televizorul pe un perete și/sau pe un suport.
• Nu permiteți copiilor să se joace sau să se urce pe mobilier și televizoare.
• Evitați plasarea sau agățarea obiectelor pe televizor.
• Nu instalați niciodată televizorul pe:
  • suprafețe alunecoase, instabile și/sau inegale.
  • mobilier care poate fi folosit cu ușurință ca trepte, cum ar fi un dulap cu sertare.
• Instalați televizorul acolo unde nu poate fi tras, împins sau răsturnat.
• Trasează toate cablurile de alimentare CA și cablurile de conectare astfel încât să nu fie accesibile copiilor curioși.

Măsuri recomandate pentru asigurarea televizorului
Luați în considerare următoarele măsuri când vă asigurați televizorul pe un suport (nu este furnizat).

1. Fixați suportul pentru televizor.
   Asigurați-vă că suportul poate susține în mod adecvat greutatea televizorului. Utilizați două console unghiulare (nu sunt furnizate) pentru a fixa suportul. Pentru fiecare consolă unghiulară, utilizați hardware-ul adecvat pentru:
   • Atașați o parte a consolei unghiulare la bara peretelui.
   • Atașați cealaltă parte la suport.

2. Fixați televizorul pe suport.
   Utilizați hardware-ul opțional listat după cum urmează (nu este furnizat):
   • Șurub mașină M6 (înșurubat în capacul din spate al televizorului)
   • Un șurub sau similar (atașați-l la suport)
   • Frânghie sau lanț (suficient de puternic pentru a suporta greutatea televizorului). Asigurați-vă că nu există slăbiciune excesivă în frânghie sau lanț.

     Lungimea șurubului mașină M6 diferă în funcție de diametrul frânghiei sau al lanțului. Vă rugăm să consultați ilustrația de mai jos.

3. Ancorați televizorul de perete folosind șuruburi, ancoră de perete și lanț (sau frânghie).
   Șuruburi de ancorare (M6) (nu sunt furnizate)


   • Televizorul dvs. este livrat cu șuruburi atașate pe partea din spate a televizorului, în funcție de modelul televizorului. (Acestea sunt fixate în găurile pentru șuruburi pentru montarea pe perete.) Asigurați-vă că scoateți cele două șuruburi superioare înainte de a ancora televizorul pe un perete.
   • Fixarea televizorului pe suport fără a fixa televizorul și suportul de perete oferă o protecție minimă împotriva căderii televizorului. Pentru o protecție suplimentară, asigurați-vă că urmați cele trei măsuri recomandate.

Gruparea cablurilor

• Nu grupați cablul de alimentare CA împreună cu alte cabluri.


Conectarea televizorului la internet

Când conectați acest televizor la internet, vă puteți bucura de mai multe funcții. Pentru detalii despre funcții, consultați i-Manualul.

• Va trebui să încheiați un contract cu un furnizor de servicii de internet pentru a vă conecta la internet.

Pregătirea unei rețele cu fir

• Pentru conexiunile LAN, utilizați un cablu de categoria 7 (nu este furnizat).

Pregătirea unei conexiuni Wi-Fi
Dispozitivul Wi-Fi încorporat vă permite să accesați internetul și rețeaua dvs. de acasă. Cu această funcție, vă puteți conecta la o rețea fără fir și vă puteți bucura de avantajele rețelei într-un mediu fără cabluri. Înainte de a configura funcția Wi-Fi a televizorului, asigurați-vă că ați configurat un router wireless (punct de acces).

Efectuarea configurării inițiale

1. Finalizați conexiunile de cablu înainte de a continua cu Initial Setup (Configurarea inițială).
   Conectați cablul de alimentare CA la adaptorul CA și introduceți cablul CC în borna DC IN 19.5 V. Apoi, conectați adaptorul CA la cea mai apropiată priză de alimentare.

   • În timp ce țineți televizorul, introduceți ștecherul CC al adaptorului CA în borna DC IN 19.5 V de pe televizor până când se simte un clic de blocare.
2. Apăsați pe televizor.
   Indicatorul LED se va aprinde în verde. Când porniți televizorul pentru prima dată, meniul Language (Limbă) apare pe ecran.
3. Apăsați pentru a selecta un element, apoi apăsați .
   Urmați instrucțiunile de pe ecran.

4. Configurați conexiunea la internet selectând Wi-Fi sau Wired LAN (LAN cu fir). Dacă nu veți utiliza funcțiile de rețea ale televizorului sau pentru a configura mai târziu, selectați Skip (Omiteți).

   • Televizorul va detecta și configura automat rețeaua atunci când se efectuează o conexiune cu fir înainte de configurarea inițială.
   • Pentru clienții care trebuie să configureze conexiunea de rețea cu o adresă IP statică și/sau un server proxy, selectați Skip (Omiteți). După finalizarea configurării inițiale, apăsați HOME (ACASĂ), apoi selectați Settings > (Setări >) Network > Network Setup > Set up network connection > Expert. (Rețea > Configurare rețea > Configurare conexiune rețea > Expert.)
   • Dacă utilizați securitatea WEP, selectați Wi-Fi > Connect by scan list. (Wi-Fi > Conectare prin lista de scanare.) Apoi, selectați numele rețelei (SSID) la care doriți să vă conectați. Dacă nu găsiți numele de rețea necesar, selectați [Manual Entry] (Intrare manuală) și apăsați pentru a introduce numele rețelei.
   • Pentru a efectua Network Setup (Configurare rețea) mai târziu, apăsați HOME (ACASĂ), apoi selectați Settings > (Setări >) Network > Network Setup. (Rețea > Configurare rețea.)
   • Televizorul va căuta automat o actualizare de software după configurarea rețelei și va încerca să detecteze automat regiunea dvs.
5. Scanați canalele disponibile folosind tunerul încorporat al televizorului selectând Built-in Tuner (Tuner încorporat) > Auto. Dacă veți utiliza un decodor de cablu sau un receptor de satelit și nu doriți să utilizați tunerul încorporat al televizorului, selectați Set Top Box (Decodor). Dacă nu doriți să utilizați tunerul încorporat al televizorului sau un decodor, selectați Skip (Omiteți).

Vizionarea TV

1. Pornește televizorul.
   Apăsați de pe televizor sau POWER de pe telecomandă pentru a porni televizorul.

2. Selectați un canal TV sau selectați o intrare.


Pentru a selecta canale digitale
Folosiți 0-9 și . De exemplu, pentru a introduce canalul 2.1:
Apăsați , și , apoi apăsați .

Utilizarea telecomenzii

Butoane utilizate frecvent

1. Butoane colorate
   Când butoanele colorate sunt disponibile, un ghid de utilizare apare pe ecran.
2. DISPLAY
   Afișează numărul canalului, detaliile programului și ceasul.
3. GUIDE
   Afișează ghidul de programe digitale.
   (Doar pentru un semnal de antenă și disponibilitatea depinde de modelul/regiunea/țara dvs. de TV)
4. SUBTITLE/CC
   Puteți activa/dezactiva subtitrările.

Utilizarea televizorului dumneavoastră BRAVIA

Descoperirea conținutului care vă place (Discover)

Puteți utiliza Discover pentru a căuta conținut (cum ar fi programe TV, conținut de pe internet etc.). Conținutul care apare în Discover variază în funcție de modelul/regiunea/ țara televizorului dumneavoastră.

1. Apăsați DISCOVER.

2. Apăsați pentru a selecta categoria dorită.

3. Apăsați pentru a selecta elementul dorit, apoi apăsați .
   Se afișează conținutul selectat.

Bucurarea de rețelele de socializare în timp ce vizionați TV (Vizualizare socială)

Vizualizarea socială aduce beneficiile rețelelor de socializare în experiența dumneavoastră de vizionare TV. Apăsați SOCIAL VIEW pentru a vă bucura de discuții cu prietenii în timp ce vizionați TV. Caracteristicile disponibile în Vizualizare socială pot varia în funcție de modelul/regiunea/ țara televizorului dumneavoastră. Veți avea nevoie de o conexiune la internet în bandă largă. Pentru detalii, consultați „Conectarea televizorului la internet”.
Apoi, accesați Network Setup și urmați instrucțiunile de pe ecran pentru a conecta televizorul la internet.

• Poate fi necesar să actualizați software-ul televizorului pentru a utiliza această funcție. Apăsați HOME, selectați Help > Customer Support > Software Update.

Selectarea diverselor conținuturi și instrumente (Meniul Home)

Selectați categoria dorită din partea de sus a Meniului Home. Puteți reda conținut selectând miniatura acestuia într-o subcategorie. Puteți utiliza, de asemenea, funcții (cum ar fi modificarea setărilor) selectând pictograma acesteia.

1. Apăsați HOME.

2. Apăsați pentru a selecta categoria dorită, apoi apăsați .

3. Apăsați , apoi apăsați pentru a selecta subcategoria dorită.
   Când cursorul este mutat dincolo de marginea din stânga/dreapta a subcategoriei, se afișează următoarea subcategorie (dacă există mai mult de o subcategorie).

4. Selectați miniatura conținutului dorit.
   Conținutul este redat.

Selectarea diverselor conținuturi
Categoriile sunt disponibile în funcție de modelul/regiunea/țara televizorului dumneavoastră.

Channel	Puteți vizualiza lista de conținuturi de difuzare digitală și miniaturi ale difuzărilor live și viitoare. Puteți, de asemenea, modifica sistemul de difuzare utilizând Channel List în partea de jos a Meniului Home.
Movies	Puteți viziona filme de la furnizorii de servicii de filme online, dispozitivele USB conectate sau rețeaua dumneavoastră de domiciliu.
Album	Puteți vizualiza fotografii de la furnizorii de servicii online, dispozitivele USB conectate sau rețeaua dumneavoastră de domiciliu.
Music	Puteți reda conținut muzical de la furnizorii de servicii de muzică online, dispozitivele USB conectate sau rețeaua dumneavoastră de domiciliu.
Apps	Puteți lansa aplicații. Se afișează miniaturi ale aplicațiilor prezentate (Featured) și ale aplicațiilor dumneavoastră preferate (My Apps). Pentru a vizualiza toate aplicațiile, selectați All Apps în partea de jos a Meniului Home.

Selectarea unui instrument
Instrumentele sunt disponibile în funcție de modelul/regiunea/țara televizorului dumneavoastră.

Search	Puteți introduce un cuvânt cheie pentru a căuta conținut. Puteți selecta, de asemenea, cuvinte cheie căutate în trecut.
Inputs	Puteți selecta un dispozitiv de intrare conectat la televizor.
Media Server	Puteți selecta un server media (de exemplu, unitate flash USB, rețea de domiciliu) pentru a naviga prin conținutul acestuia utilizând browserul media.
Settings	Puteți modifica setările televizorului (de exemplu, Picture & Display, Sound, Channel).
Help	Puteți vizualiza informații despre autodiagnosticare și asistență pentru clienți. Puteți accesa, de asemenea, i-Manual.
Network Status	Puteți vizualiza starea conexiunii la rețea.

Căutarea instrucțiunilor în manualul electronic (i-Manual)

Instrucțiunile de utilizare sunt integrate în televizorul dumneavoastră BRAVIA și pot fi afișate pe ecran.
Pentru a afla mai multe despre caracteristicile televizorului dumneavoastră, accesați i-Manual printr-o simplă apăsare de buton.

1. Apăsați i-MANUAL.

2. Selectați un element.
   1. Apăsați pentru a selecta un element.

   2. Apăsați pentru a selecta un element, apoi apăsați .

      * Dacă apare un semn de săgeată, apăsați în mod repetat pentru a afișa mai multe elemente.
      Apare pagina elementului selectat.


• Puteți naviga prin pagini utilizând . Apăsați RETURN pentru a reveni la pagina anterioară.

Salvarea paginilor vizualizate frecvent (Semn de carte)
Puteți salva paginile vizualizate frecvent pentru acces ușor în orice moment.

• Pentru a salva o pagină
  Când afișați pagina de adăugat la marcaje, apăsați butonul roșu de pe telecomandă.

• Pentru a accesa pagina adăugată la marcaje
  Când afișați i-Manual, apăsați butonul albastru de pe telecomandă pentru a afișa lista de marcaje. Apăsați pentru a selecta elementul dorit, apoi apăsați .


  • Pentru a reveni la ecranul anterior, apăsați RETURN.
• Pentru a elimina un marcaj
  Când se afișează pagina adăugată la marcaje, apăsați butonul roșu de pe telecomandă.

Depanare

Când indicatorul LED clipește roșu, numărați de câte ori clipește (intervalul de timp este de trei secunde).
Dacă indicatorul LED clipește roșu, resetați televizorul deconectând cablul de alimentare de la priză timp de două minute, apoi porniți televizorul.
Dacă problema persistă, contactați asistența pentru clienți Sony (informațiile sunt furnizate pe coperta frontală) cu numărul de câte ori clipește roșu indicatorul LED (intervalul de timp este de trei secunde). Apăsați pe televizor pentru a-l opri, deconectați cablul de alimentare și contactați asistența pentru clienți Sony.

Când indicatorul LED nu clipește, verificați elementele după cum urmează.
Puteți consulta, de asemenea, „Depanare” în i-Manual sau puteți efectua autodiagnosticarea selectând Help > Customer Support > Self Diagnostics. Dacă problema persistă, contactați asistența pentru clienți Sony (informațiile sunt furnizate pe coperta frontală).

Condition	Explanation/Solution
Nu există imagine (ecranul este întunecat) și nici sunet.	Verificați conexiunea cablului/antenei. Conectați televizorul la sursa de alimentare cu curent alternativ și apăsați pe televizor sau POWER pe telecomandă.
Unele programe nu pot fi reglate.	Verificați antena.
Telecomanda nu funcționează.	Înlocuiți bateriile. Este posibil ca televizorul dumneavoastră să fie în modul SYNC. Apăsați SYNC MENU, selectați TV Control și apoi selectați Home (Menu) sau Options pentru a controla televizorul.
Parola Parental Lock a fost uitată.	Introduceți 4357 pentru codul PIN. (Codul PIN 4357 este întotdeauna acceptat.)
Televizorul și împrejurimile sale devin calde.	Când televizorul este utilizat pentru o perioadă lungă de timp, televizorul și împrejurimile sale pot deveni calde la atingere. Aceasta nu este o defecțiune a televizorului.
Cum se resetează televizorul la setările din fabrică	Porniți televizorul. În timp ce mențineți apăsat pe telecomandă, apăsați pe televizor. (Televizorul se va opri, apoi se va reporni.) Eliberați . Resetarea va șterge toate setările dumneavoastră personalizate, inclusiv setarea Parental Lock. Din motive de securitate, asigurați-vă că eliminați toate informațiile personale și de cont înainte de a arunca, vinde sau transmite televizorul dumneavoastră altcuiva prin: deconectarea/dezînregistrarea, deconectarea și dezactivarea tuturor serviciilor de rețea, precum și resetarea televizorului la setările din fabrică.
Audio sau video înghețat, un ecran gol sau televizorul nu răspunde la butoanele televizorului sau ale telecomenzii.	Efectuați o resetare simplă a televizorului deconectând cablul de alimentare timp de două minute, apoi conectați-l din nou.
Butoanele și HOME nu pot fi găsite pe televizor.	Consultați ilustrația de mai jos pentru locația butoanelor de pe televizor. Spatele televizorului

Cum să aveți grijă de televizorul dumneavoastră BRAVIA

Siguranța este foarte importantă. Vă rugăm să citiți și să urmați documentația de siguranță (Broșura de siguranță) furnizată separat.
Deconectați televizorul și alte echipamente conectate de la priza de perete înainte de a începe curățarea televizorului.

• Ștergeți ușor ecranul LCD cu o cârpă moale.

• Petele persistente pot fi îndepărtate cu o cârpă umezită ușor cu o soluție de săpun delicat și apă caldă.
• Dacă utilizați o cârpă tratată chimic în prealabil, vă rugăm să urmați instrucțiunile furnizate pe ambalaj.
• Nu pulverizați niciodată apă sau detergent direct pe televizor. Poate picura în partea de jos a ecranului sau a părților exterioare și poate pătrunde în televizor și poate provoca deteriorarea televizorului.

• Nu utilizați niciodată solvenți puternici, cum ar fi diluant, alcool sau benzină, pentru curățare.
• Nu conectați televizorul la priza de perete până când umezeala de la curățare nu s-a evaporat.

Televizorul trebuie, de asemenea, așezat pe o suprafață stabilă pentru a preveni căderea acestuia. Dacă aveți copii mici sau animale de companie acasă, verificați în mod regulat pentru a vă asigura că televizorul este fixat în siguranță.

Specificații

Sistem
Sistem TV		NTSC: Standard TV american ATSC (8VSB terestru): ATSC compatibil 8VSB QAM pe cablu: ANSI/SCTE 07 2000 (Nu include funcționalitatea CableCARD)
Acoperire canale		Analog terestru: 2 - 69/Digital terestru: 2 - 69 Cablu analogic: 1 - 135/Cablu digital: 1 - 135
Sistem panou		Panou LCD (Afișaj cu cristale lichide), iluminare de fundal cu LED
Ieșire difuzor		8 W + 8 W
Tehnologie wireless		Protocol IEEE802.11a/b/g/n
Mufe de intrare/ieșire
CABLU/ANTENĂ		Terminal extern de 75 ohmi pentru intrări RF
VIDEO IN 1		Intrare video/audio (mufe phono)
COMPONENT IN VIDEO IN 2		YPBPR (Component Video): 1080p (60 Hz), 1080i (60 Hz), 720p (60 Hz), 480p, 480i Intrare audio (mufe phono) Intrare video (pin phono comun cu intrarea Y)
HDMI IN 1/2/3/4		Video: 1080p (30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i, Formate PC Audio: PCM liniar cu 5.1 canale: 32, 44,1 și 48 kHz, 16, 20 și 24 biți, Dolby Digital ARC (Audio Return Channel) (numai HDMI IN 2)
MHL (comun cu HDMI IN 1)		Video: 1080p (30 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i Audio: PCM liniar cu 5.1 canale: 32, 44,1 și 48 kHz, 16, 20 și 24 biți, Dolby Digital
AUDIO OUT/		Ieșire audio (mini mufă stereo) Mufă căști (acceptă ieșire subwoofer)
DIGITAL AUDIO OUT (OPTICAL)		Mufă optică digitală (PCM liniar cu două canale, Dolby Digital)
LAN		Conector 10BASE-T/100BASE-TX (Viteza de conectare poate diferi în funcție de mediul de rețea. Rata de comunicare și calitatea comunicării 10BASE-T/100BASE-TX nu sunt garantate pentru acest televizor.)
USB/DLNA		Consultați i-Manual pentru formatele acceptate.
		Intrare adaptor de c.a. (CC 19,5 V)
Altele
Accesorii furnizate		Consultați „Verificarea accesoriilor”.
Accesorii opționale		Unitate cameră și microfon: CMU-BR200/CMU-BR100 Subwoofer wireless: SWF-BR100 Cablu MHL: DLC-MB10/DLC-MB20/DLC-MC20
Temperatură de funcționare		32 ºF – 104 ºF (0 ºC – 40 ºC)
Denumire model KDL-		48W600B 48W590B	48W580B
Alimentare și altele
Cerințe de alimentare		19,5 V CC cu adaptor de c.a. Nominal: Intrare 110 V - 240 V CA, 50/60 Hz (S.U.A./Canada 120 V CA, 60 Hz)
Consum de energie	în uz	75 W
	în standby	Mai puțin de 0,4 W cu 120 V CA și mai puțin de 0,5 W cu 240 V CA
Dimensiunea ecranului* (inci măsurați pe diagonală)		47,6 inci (clasa 48)
Rezoluție afișaj		1.920 puncte (orizontal) × 1.080 linii (vertical)
Dimensiuni*	cu suport (mm) (inci)	1.086 × 675 × 181 42 7/8 × 26 5/8 × 7 1/4	1.086 × 674 × 196 42 7/8 × 26 5/8 × 7 3/4
	fără suport (mm) (inci)	1.086 × 646 × 90 42 7/8 × 25 1/2 × 3 5/8
	model orificiu de montare pe perete (mm)	300 × 200
	dimensiune șurub de montare pe perete (mm)	M6 (lungime: vezi diagrama de mai jos)
Masă*	cu suport (kg)/(lb.)	10,3/22,7	10,2/22,5
	fără suport (kg)/(lb.)	9,9/21,9	9,9/21,9
Denumire model KDL-		40W600B 40W590B	40W580B
Alimentare și altele
Cerințe de alimentare		19,5 V CC cu adaptor de c.a. Nominal: Intrare 110 V -240 V CA, 50/60 Hz (S.U.A./Canada 120 V CA, 60 Hz)
Consum de energie	în uz	75 W
	în standby	Mai puțin de 0,4 W cu 120 V CA și mai puțin de 0,5 W cu 240 V CA
Dimensiunea ecranului* (inci măsurați pe diagonală)		40 inci
Rezoluție afișaj		1.920 puncte (orizontal) × 1.080 linii (vertical)
Dimensiuni*	cu suport (mm) (inci)	926 × 584 × 162 36 1/2 × 23 × 6 1/2	926 × 584 × 175 36 1/2 × 23 × 7
	fără suport (mm) (inci)	926 × 556 × 89 36 1/2 × 22 × 3 5/8
	model orificiu de montare pe perete (mm)	300 × 200
	dimensiune șurub de montare pe perete (mm)	M6 (lungime: vezi diagrama de mai jos)
Masă*	cu suport (kg)/(lb.)	7,9/17,5	7,8/17,2
	fără suport (kg)/(lb.)	7,4/16,3	7,4/16,3

* Dimensiunea ecranului, dimensiunile și masa sunt valori aproximative.

• Disponibilitatea accesoriilor opționale depinde de țări/regiune/model TV/stoc.
• Designul și specificațiile pot fi modificate fără notificare.
• Acest televizor încorporează MHL 2.

Instalarea televizorului pe perete

Către clienți
Este necesară o expertiză suficientă pentru instalarea acestui produs. Asigurați-vă că subcontractați instalarea dealerilor Sony sau antreprenorilor licențiați și acordați o atenție deosebită siguranței în timpul instalării. Sony nu este răspunzătoare pentru nicio daune sau vătămare cauzată de manipularea necorespunzătoare sau de instalarea necorespunzătoare sau de instalarea oricărui alt produs decât cel specificat. Drepturile dvs. legale (dacă există) nu sunt afectate.
Către dealerii și contractanții Sony
Este necesară o expertiză suficientă pentru instalarea acestui produs. Asigurați-vă că citiți cu atenție acest manual de instrucțiuni pentru a efectua lucrarea de instalare în siguranță. Sony nu este răspunzătoare pentru nicio daune sau vătămare cauzată de manipularea necorespunzătoare sau de instalarea necorespunzătoare.

Televizorul dvs. poate fi montat pe un perete folosind un adaptor de montare pe perete (furnizat cu televizorul) direct din cutie așa cum este ambalat. Dacă suportul de masă este atașat la televizor, poate fi necesară detașarea suportului de masă de la televizor; consultați „Detașarea suportului de masă de la televizor”. Pregătiți televizorul pentru adaptorul de montare pe perete înainte de a efectua conexiunile prin cablu.
Din motive de protecție a produsului și de siguranță, Sony vă recomandă insistent să utilizați adaptorul de montare pe perete (furnizat împreună cu televizorul) proiectat pentru televizorul dvs., iar instalarea trebuie efectuată de un dealer Sony sau de un contractant licențiat.

• Urmați instrucțiunile furnizate în acest manual pentru instalarea adaptorului de montare pe perete. Este necesară o expertiză suficientă în instalarea acestui televizor, în special pentru a determina rezistența peretelui pentru a rezista la greutatea televizorului.
• Asigurați-vă că utilizați șuruburile furnizate împreună cu adaptorul de montare pe perete atunci când atașați cârligul de montare la televizor.
  Șuruburile furnizate sunt proiectate conform indicațiilor din ilustrație atunci când sunt măsurate de la suprafața de atașare a cârligului de montare.
  Diametrul și lungimea șuruburilor diferă în funcție de modelul adaptorului de montare pe perete. Utilizarea altor șuruburi decât cele furnizate poate duce la deteriorarea internă a televizorului sau la căderea acestuia etc.

• Asigurați-vă că depozitați șuruburile nefolosite și suportul de masă într-un loc sigur până când sunteți gata să atașați suportul de masă. Nu lăsați șuruburile la îndemâna copiilor mici.

• Citiți broșura de siguranță furnizată pentru informații suplimentare despre siguranță.
• Consultați „Informații de siguranță” și „Precauții” de pe ADAPTORUL DE MONTARE PE PERETE înainte de a efectua instalarea adaptorului de montare pe perete.
• Așezați televizorul cu ecranul orientat în jos pe o suprafață plană și stabilă acoperită cu o cârpă groasă și moale, care este mai mare decât televizorul, atunci când fixați cârligul de montare sau când scoateți suportul de masă de la televizor pentru a preveni deteriorarea suprafeței afișajului LCD.

Adaptor de montare pe perete

1. Pregătiți elementele necesare.
   Accesorii adaptor de montare pe perete (furnizate)

2. Asigurați-vă că peretele are suficient spațiu pentru televizor și este capabil să suporte o greutate de cel puțin de patru ori mai mare decât cea a televizorului.
   Consultați următorul tabel despre instalarea televizorului pe perete. Consultați pagina 31-32 (Specificații) pentru greutatea televizorului.


   Unitate: inci (mm)
   Nume model KDL-	Dimensiunile afișajului		Dimensiunea centrului ecranului	Lungime pentru montare
   48W600B, 48W590B, 48W580B	42 7/8 (1.086)	25 ½ (646)	2 ½ (61)	10 ¾ (273)	5 ¾ (144)
   40W600B, 40W590B, 40W580B	36 ½ (926)	22 (556)	21/32 (16)	10 7/8 (274)	5 ¾ (143)

   • Cifrele din tabel pot diferi ușor în funcție de instalare.
3. Faceți un semn pe șablonul de hârtie care indică centrul ecranului pentru televizorul dvs.

4. Lipiți șablonul de hârtie pe perete și găuriți găuri conform numerotării de pe șablonul de hârtie folosind o bormașină electrică.

5. Scoateți șablonul de hârtie de pe perete.
6. Atașați corect baza de montare pe perete pe perete folosind șuruburi (cu diametrul de 8 mm, nu sunt furnizate).

7. Atașați scripeții la televizor folosind șuruburile furnizate . Atașați distanțierele la găurile indicate de semnele triunghiulare . Apoi, atașați banda folosind șurubul furnizat .

8. Asigurați-vă că conectați și grupați cablurile înainte de a instala televizorul pe perete.
9. Grupați adaptorul de c.a. folosind suporturile pentru cabluri (furnizate împreună cu televizorul). Asigurați-vă că eticheta este orientată spre exterior când grupați adaptorul de c.a.

10. Instalați televizorul pe perete. Confirmați că scripeții sunt bine fixați în baza de montare pe perete . Apoi, atașați banda pe perete folosind un șurub (cu diametrul de 5 mm, nu este furnizat).


Dimensiunile pozițiilor găurilor de pe perete
Transmiteți următoarele informații contractanților licențiați, dacă este necesar.
Utilizați șuruburi (cu diametrul de 8 mm, nu sunt furnizate) pentru a instala baza de montare pe perete pe perete. Asigurați-vă că utilizați șablonul de hârtie furnizat care arată poziția reală a bazei de montare pe perete pentru o instalare ușoară.

Instalarea televizorului pe un perete sau într-o zonă închisă

Asigurați-vă că televizorul dvs. are o ventilație adecvată. Lăsați suficient spațiu în jurul televizorului, așa cum se arată în ilustrație.

Instalat cu suport

Instalat pe perete

Nu instalați niciodată televizorul după cum urmează:

• O ventilație inadecvată poate duce la supraîncălzirea televizorului și poate provoca daune televizorului sau poate provoca un incendiu.

Informații privind siguranța

NOTĂ PRIVIND ADAPTORUL AC

Pentru a reduce riscul de incendiu sau electrocutare, nu expuneți acest aparat la ploaie sau umezeală.
Pentru a preveni riscul de incendiu sau electrocutare, nu așezați pe aparat obiecte umplute cu lichide, cum ar fi vaze.
Nu instalați acest echipament într-un spațiu închis, cum ar fi o bibliotecă sau o unitate similară.

• Vă rugăm să vă asigurați că priza de alimentare cu curent alternativ este instalată lângă echipament și este ușor accesibilă.
• Asigurați-vă că utilizați adaptorul de curent alternativ și cablul de alimentare cu curent alternativ furnizate. În caz contrar, poate cauza o funcționare defectuoasă.
• Conectați adaptorul de curent alternativ la o priză de alimentare cu curent alternativ ușor accesibilă.
• Nu înfășurați cablul de alimentare cu curent alternativ în jurul adaptorului de curent alternativ. Firul central poate fi tăiat și/sau poate provoca o funcționare defectuoasă a televizorului.

• Nu atingeți adaptorul de curent alternativ cu mâinile ude.
• Dacă observați o anomalie la adaptorul de curent alternativ, deconectați-l imediat de la priza de alimentare cu curent alternativ.
• Aparatul nu este deconectat de la sursa de curent alternativ atâta timp cât este conectat la priza de alimentare cu curent alternativ, chiar dacă aparatul în sine a fost oprit.
• Deoarece adaptorul de curent alternativ se va încălzi atunci când este utilizat pentru o perioadă lungă de timp, este posibil să vă simțiți fierbinte când îl atingeți cu mâna.

Adaptor de montare pe perete
Informațiile de mai jos arată modul corect de manipulare a adaptorului WallMount. Asigurați-vă că citiți cu atenție aceste informații și utilizați corect adaptorul de montare pe perete.

Către clienți:
Asigurați-vă că respectați următoarele precauții de siguranță pentru a preveni rănirea gravă prin incendiu, electrocutare, răsturnarea produsului sau căderea produsului.

• Asigurați-vă că subcontractați instalarea unor contractori autorizați și țineți copiii mici departe în timpul instalării.
• Asigurați-vă că subcontractați mutarea sau demontarea televizorului unor contractori autorizați.
• Nu scoateți șuruburile etc. după montarea televizorului.
• Nu efectuați modificări la părțile adaptorului de montare pe perete.
• Nu montați niciun alt echipament decât produsul specificat.
• Nu aplicați nicio sarcină, alta decât cea a televizorului, pe adaptorul de montare pe perete.
• Nu vă sprijiniți și nu vă agățați de televizor.
• Nu manipulați televizorul cu forță excesivă în timpul curățării sau întreținerii.

Către dealerii și contractanții Sony:
Următoarele instrucțiuni sunt destinate numai dealerilor și contractanților Sony. Asigurați-vă că citiți măsurile de siguranță descrise mai jos și acordați o atenție deosebită siguranței în timpul instalării, întreținerii și verificării acestui produs.

• Nu instalați adaptorul de montare pe perete pe suprafețele de perete unde colțurile sau părțile laterale ale televizorului ies în afară de suprafața peretelui.

• Nu instalați televizorul deasupra sau sub un aparat de aer condiționat.
• Asigurați-vă că instalați adaptorul de montare pe perete în siguranță pe perete, urmând instrucțiunile din acest manual de instrucțiuni. Dacă oricare dintre șuruburi sunt slăbite sau cad, adaptorul de montare pe perete poate cădea și poate provoca răniri sau daune materiale.

• Asigurați-vă că utilizați corect șuruburile și piesele de fixare furnizate, urmând instrucțiunile date în acest manual de instrucțiuni. Dacă utilizați articole de înlocuire, televizorul poate cădea și poate provoca vătămări corporale cuiva sau deteriorarea televizorului.
• Asigurați-vă că asamblați corect suportul, urmând procedura indicată explicată în acest manual de instrucțiuni.
• Asigurați-vă că strângeți bine șuruburile în poziția desemnată.
• Aveți grijă să nu supuneți televizorul la șocuri în timpul instalării.
• Asigurați-vă că instalați televizorul pe un perete care este atât perpendicular, cât și plat.
• După instalarea corectă a televizorului, fixați corect cablurile.
• Nu permiteți ca cablul de alimentare cu curent alternativ sau cablurile de conectare să fie ciupite, deoarece conductorii interni pot deveni expuși și pot provoca un scurtcircuit sau o întrerupere electrică.


Precauție

ADAPTOR DE MONTARE PE PERETE

• Dacă utilizați televizorul instalat pe adaptorul de montare pe perete pentru o perioadă lungă de timp, peretele din spatele sau de deasupra televizorului se poate decolora sau tapetul se poate dezlipi, în funcție de materialul peretelui.
• Dacă adaptorul de montare pe perete este îndepărtat după instalarea acestuia pe perete, găurile pentru șuruburi rămân.
• Nu utilizați adaptorul de montare pe perete într-un loc în care este supus vibrațiilor mecanice.

Pentru a preveni electrocutarea și expunerea lamei, nu utilizați această priză de curent alternativ cu un prelungitor, o priză sau o altă priză, cu excepția cazului în care lamele pot fi introduse complet.

• Utilizați televizorul numai la DC 19,5 V
  (cu adaptor de curent alternativ)

Locația etichetei de identificare
Etichetele pentru nr. modelului televizorului și puterea nominală a sursei de alimentare sunt situate pe spatele televizorului. Etichetele pentru nr. modelului adaptorului de curent alternativ și nr. serie sunt situate pe partea inferioară a adaptorului de curent alternativ.

• Instrucțiunile pentru "Instalarea televizorului pe perete" sunt incluse în acest manual.
• Ilustrațiile telecomenzii utilizate în acest manual sunt cele ale modelului RM-YD103, dacă nu se specifică altfel.
• Ilustrațiile utilizate în acest manual pot diferi în funcție de modelul dvs. de televizor.
• Păstrați acest manual pentru consultare ulterioară.

Asistență clienți Sony
S.U.A.:
http://www.sony.com/tvsupport
Canada:
http://www.sony.ca/support
Statele Unite 1.800.222.SONY
Canada 1.877.899.SONY
Vă rugăm să nu returnați produsul la magazin

Referințe

• Înregistrarea produsului
• Sony Canada
• AntennaWeb - Predicția semnalului antenei
• Televizoare Sony | Televizoare OLED și televizoare LED
• Sony Canada
• http://www.sony.com/tvsupport
• Sony Canada

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manual de utilizare pentru Sony BRAVIA KDL-48W600B / KDL-48W590B / KDL-48W580B / KDL-40W600B

Limbi disponibile
