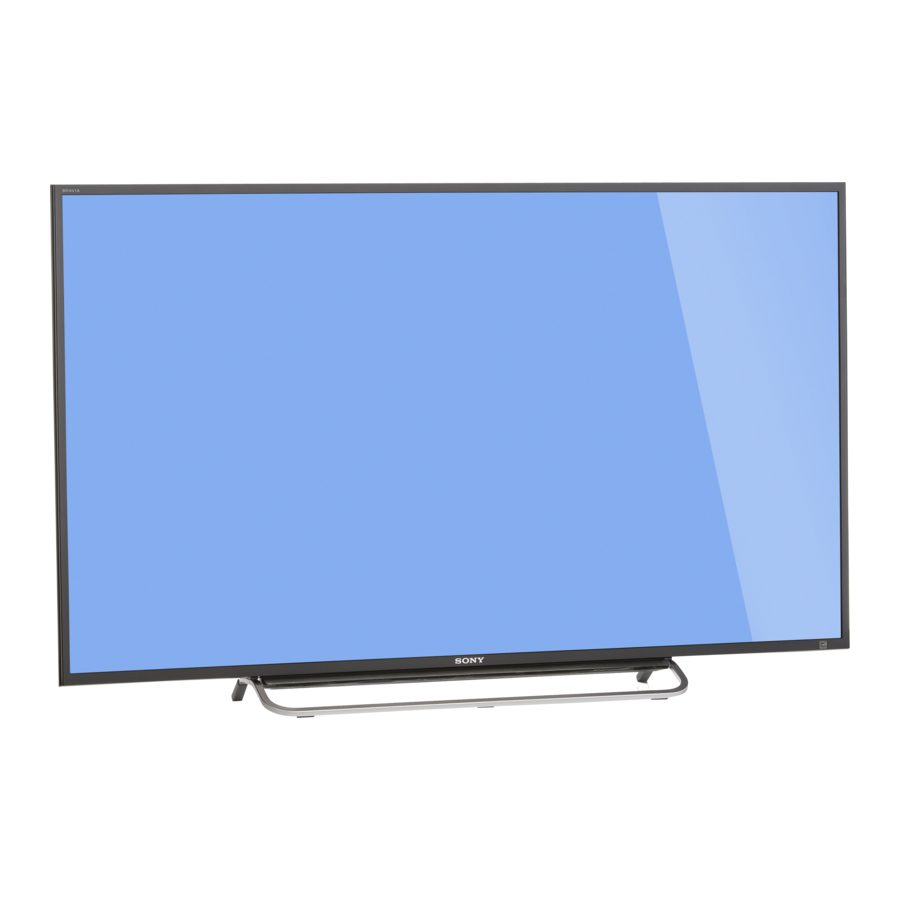

Sony BRAVIA KDL-48W600B / KDL-48W590B / KDL-48W580B / KDL-40W600B

De BRAVIA^® Full HDTV-ervaring

Hartelijk dank dat u voor Sony hebt gekozen! Uw nieuwe BRAVIA^®-tv opent de deur naar de "Full HDTV-ervaring". Dit document helpt u om het meeste uit uw tv te halen.
Neem even de tijd om uw tv te registreren op:
Verenigde Staten: http://productregistration.sony.com
Canada: http://www.sony.ca/registration

Vier stappen naar een Full HD-ervaring
Instellen, bron, geluid en configuratie.

Instellen
Nu u de beste keuze in LED-backlit LCD-tv-technologie hebt gemaakt, moet u ervoor zorgen dat u alle accessoires uit de verpakking verwijdert voordat u uw tv installeert.
Bron
Om de verbluffende details van uw BRAVIA-tv te ervaren, hebt u toegang nodig tot HD-programmering.
- Upgrade uw signaal- of contentbron naar high-definition (HD) door contact op te nemen met uw HD-serviceprovider.
- Ontvang draadloze HD-uitzendingen met een HD-kwaliteitsantenne die rechtstreeks op de achterkant van uw tv is aangesloten.
  Ga naar http://www.antennaweb.org voor meer informatie over antennekeuze en -installatie.
- Ontdek de schat aan entertainment die nu beschikbaar is op een super-high resolution Blu-ray Disc™-speler en andere Sony HD-apparatuur.
Geluid
Maak de high-definition ervaring compleet met een BRAVIA Sync™-surround sound-systeem of A/V-receiver van Sony.
Configuratie
Installeer uw tv en sluit uw bronnen aan. Om de hoogste kwaliteit voor uw HD-ervaring te garanderen, gebruikt u Sony HDMI-kabels (High-Definition Multimedia Interface).

Voor meer informatie over HDTV, gaat u naar:
Verenigde Staten: http://www.sony.com/HDTV
Canada: http://www.sony.ca/hdtv
Deze tv geeft alle video-invoersignalen weer in een resolutie van 1.920 dots × 1.080 lijnen.
De volgende grafiek toont de high-definition (HD) en standard-definition (SD) videoformaten die worden ondersteund door uw BRAVIA TV-ingangen.

*Voor details over de ondersteunde formaten raadpleegt u de "Specificaties" in deze handleiding.
*Raadpleeg de i-Manual voor ondersteunde pc-formaten.

Over deze handleiding (Gebruiksaanwijzing)
Deze handleiding legt uit hoe u uw tv instelt. Raadpleeg de "Elektronische handleiding" voor meer informatie over het gebruik van uw BRAVIA-tv.

Voor meer informatie drukt u op de knop i-MANUAL (i-HANDLEIDING)

Afbeeldingen en illustraties die in deze handleiding worden gebruikt, kunnen afwijken van het daadwerkelijke scherm.

Aan de slag

De accessoires controleren

Afstandsbediening (1)*¹
AAA-batterijen (2)
Netsnoer (1)
Netadapter (1)
Kabelhouder (3)
Tafelstandaard (1)*²
Bevestigingsschroeven voor tafelstandaard (M5 × 20) (2)
Gebruiksaanwijzing (deze handleiding) en andere documenten
Accessoires voor wandmontageadapter

*Raadpleeg de modelnaam die op de afstandsbediening is gedrukt.
*De tafelstandaard moet worden gemonteerd. Raadpleeg de meegeleverde folder van de tafelstandaard om de tafelstandaard te monteren.

Batterijen in de afstandsbediening plaatsen

Verwijder de beschermfolie.
Duw en schuif het deksel open.

Richtlijnen voor de afstandsbediening

Richt uw afstandsbediening rechtstreeks op de IR-sensor op uw tv.
Zorg ervoor dat er geen objecten de weg blokkeren tussen de afstandsbediening en de IR-sensor op uw tv.
TL-lampen kunnen uw afstandsbediening storen; probeer de TL-lampen uit te schakelen.
Als u problemen ondervindt met de afstandsbediening, plaatst u de batterijen opnieuw of vervangt u ze en controleert u of ze correct zijn geplaatst.

Voordat u uw tv instelt

Sommige tv-modellen worden geleverd met een losse tafelstandaard, zodat u uw tv meteen aan de muur kunt bevestigen. Zie 'De tv aan de muur bevestigen' als u de tv aan de muur wilt bevestigen. Als u de tv niet aan de muur bevestigt, moet u de tafelstandaard bevestigen. U hebt een kruiskopschroevendraaier (niet meegeleverd) en de meegeleverde schroeven nodig om de taak te voltooien. Zoek naar de meegeleverde instructiefolder van de tafelstandaard.
Houd rekening met het volgende bij het instellen van uw tv:

Koppel alle kabels los wanneer u de tv draagt.
Draag de tv met het juiste aantal personen; grotere tv's vereisen twee of meer personen.
De juiste handplaatsing tijdens het dragen van de tv is erg belangrijk voor de veiligheid en om schade te voorkomen.
Zorg ervoor dat uw tv voldoende ventilatie heeft.
Voor de beste beeldkwaliteit mag u het scherm niet blootstellen aan direct licht of zonlicht.
Vermijd het installeren van de tv in een kamer met reflecterende wand- en vloermaterialen.
Vermijd het verplaatsen van de tv van een koude naar een warme ruimte. Plotselinge veranderingen in de kamertemperatuur kunnen condensatie veroorzaken. Dit kan ervoor zorgen dat de tv een slecht beeld en/of slechte kleuren weergeeft. Als dit gebeurt, laat u het vocht volledig verdampen voordat u de tv inschakelt.
Zorg ervoor dat er geen objecten voor de tv staan.

De tafelstandaard bevestigen

Raadpleeg de meegeleverde folder van de tafelstandaard voor de juiste bevestiging.

Oefen geen druk uit op het lcd-paneel of het frame rond het scherm.
Wees voorzichtig dat u uw handen of het netsnoer niet beknelt wanneer u de tv op de tafelstandaard installeert.

Bevestig de tafelstandaard aan de tv.
Zet de tv vast aan de tafelstandaard met behulp van de meegeleverde schroeven.

Als u een elektrische schroevendraaier gebruikt, stelt u het koppel in op ongeveer 1,5 N·m {15 kgf·cm}.

De tafelstandaard van de tv verwijderen
Om de tafelstandaard van de tv te verwijderen, verwijdert u de schroeven die in stap 2 zijn vastgezet.

Verwijder de tafelstandaard alleen om er bijbehorende accessoires op de tv te installeren.
Wanneer u de tafelstandaard van de tv verwijdert, legt u het scherm met de voorkant naar beneden op een stabiel werkoppervlak dat groter is dan de tv.
Om beschadiging van het oppervlak van het lcd-scherm te voorkomen, moet u een zachte doek op het werkoppervlak leggen.
Zorg ervoor dat de tv verticaal staat voordat u hem inschakelt. Om een ongelijkmatige beelduniformiteit te voorkomen, mag u de tv niet inschakelen met het lcd-paneel naar beneden gericht.
Wanneer u de tafelstandaard opnieuw bevestigt, moet u de schroeven (die u eerder hebt verwijderd) in de originele gaten aan de achterkant van de tv vastdraaien.

De AC-adapter bundelen

U kunt de AC-adapter als een optionele stap bundelen. Bundel hem alleen om de tv aan de muur te bevestigen.
Zorg ervoor dat het label naar buiten wijst bij het bundelen van de AC-adapter.

De tv aansluiten

Gebruik een antennekabelconnector die niet dikker is dan 14 mm.
Wanneer u de kabel aansluit op de kabel/antenne, draait u de connector alleen met de vinger vast. Als u de connector te strak aandraait, kan de tv beschadigd raken.
Voordat u de tv verplaatst, koppelt u alle kabels los die op de tv zijn aangesloten om te voorkomen dat de tv beschadigd raakt wanneer deze wordt verplaatst.
Gebruik een HDMI-kabelconnector met een afmeting van 12 mm (dikte) × 21 mm (breedte).
Raadpleeg de i-Handleiding voor meer informatie over aansluitingen.

Weergegeven met een Set Top Box met HDMI-aansluiting

Aanbeveling voor een F-type stekker
De uitsteek van de interne draad van het aansluitdeel moet minder dan 1,5 mm zijn.

(Referentietekening voor een F-type stekker)

Weergegeven met een Set Top Box met COMPONENT-aansluiting

Kabelsysteem of VHF/UHF-antennesysteem

Weergegeven met MHL-apparaat met MHL-aansluiting

De tv laadt tegelijkertijd het MHL-compatibele aangesloten apparaat op terwijl foto-/muziek-/videobestanden worden afgespeeld. U kunt de afstandsbediening van de tv gebruiken om het aangesloten MHL-compatibele apparaat te bedienen.

Als Auto Input Change (MHL) (Automatische ingangsverandering (MHL)) is ingesteld op On (Aan), schakelt de tv automatisch over naar HDMI IN 1/MHL vanuit een andere ingang wanneer een MHL-compatibel apparaat is aangesloten op de HDMI IN 1/MHL-aansluiting. De beschikbaarheid van Auto Input Change (MHL) (Automatische ingangsverandering (MHL)) is afhankelijk van of het MHL-compatibele apparaat deze functie kan ondersteunen.
Als Charge MHL during Power Off (MHL opladen tijdens uitschakelen) is ingesteld op On (Aan), kunt u het MHL-compatibele apparaat blijven opladen, zelfs wanneer de tv in de stand-by modus staat.

Weergegeven met HD BRAVIA^® Sync™ Basic-aansluiting

* Staat voor een BRAVIA Sync-compatibel apparaat.
* De optische aansluiting is alleen nodig voor A/V-receivers die ARC (Audio Return Channel) niet ondersteunen. Stel de luidsprekerinstellingen in op audio-uitgang, druk op HOME (START), selecteer vervolgens Settings > (Instellingen >) Sound > Speakers > Audio System (Geluid > Luidsprekers > Audiosysteem).
Stel de HDMI CEC-instellingen op de tv en de AV-receiver in om systeembediening van de audio mogelijk te maken voor ARC-aansluitingen.

Weergegeven met HD Basic-aansluiting met Home Theater System

* De optische aansluiting is alleen nodig voor een home theater-systeem dat ARC (Audio Return Channel) niet ondersteunt bij het aansluiten met HDMI. Stel de luidsprekerinstellingen in op audio-uitgang, druk op HOME (START), selecteer vervolgens Settings > (Instellingen >) Sound > Speakers > Audio System (Geluid > Luidsprekers > Audiosysteem).
Stel de HDMI CEC-instellingen op de tv en de AV-receiver in om systeembediening van de audio mogelijk te maken voor ARC-aansluitingen.

Weergegeven met PC-aansluiting met SD VCR/DVD

* DVI ondersteunt geen audiosignalen. Sluit de audio-uitgang van de pc aan op de pc-luidsprekers of een A/V-receiver om naar geluid van de pc te luisteren.

De tv vastzetten

Sony raadt ten zeerste aan maatregelen te nemen om te voorkomen dat de tv omvalt. Niet-vastgezette tv's kunnen omvallen en leiden tot materiële schade, ernstig lichamelijk letsel of zelfs de dood.

Voorkomen dat de tv omvalt

Zet de tv vast aan een muur en/of standaard.
Laat kinderen niet spelen op of klimmen op meubels en tv-toestellen.
Vermijd het plaatsen of hangen van items op de tv.
Installeer de tv nooit op:
- gladde, instabiele en/of oneffen oppervlakken.
- meubels die gemakkelijk als treden kunnen worden gebruikt, zoals een ladekast.
Installeer de tv waar hij niet kan worden getrokken, geduwd of omgestoten.
Leid alle AC-stroomkabels en aansluitkabels zo dat ze niet toegankelijk zijn voor nieuwsgierige kinderen.

Aanbevolen maatregelen om de tv vast te zetten
Houd rekening met de volgende maatregelen bij het vastzetten van uw tv aan een standaard (niet meegeleverd).

Zet de standaard voor de tv vast.
Zorg ervoor dat de standaard het gewicht van de tv voldoende kan dragen. Gebruik twee hoekstukken (niet meegeleverd) om de standaard vast te zetten. Gebruik voor elk hoekstuk de juiste hardware om:
- Eén kant van het hoekstuk aan de muurstijl te bevestigen.
- De andere kant aan de standaard te bevestigen.
Zet de tv vast aan de standaard.
Gebruik de optionele hardware die als volgt wordt vermeld (niet meegeleverd):
- M6-machineschroef (geschroefd in de achterkant van de tv)
- Een schroef of iets dergelijks (bevestig deze aan de standaard)
- Touw of ketting (sterk genoeg om het gewicht van de tv te dragen). Zorg ervoor dat er geen speling in het touw of de ketting zit.

  De lengte van de M6-machineschroef is afhankelijk van de diameter van het touw of de ketting. Zie onderstaande afbeelding.
Veranker de tv aan de muur met behulp van bouten, muuranker en ketting (of touw).
Ankerbouten (M6) (niet meegeleverd)
- Uw tv wordt geleverd met schroeven die aan de achterkant van de tv zijn bevestigd, afhankelijk van het tv-model. (Ze zijn vastgemaakt in de schroefgaten voor wandmontage.) Verwijder de bovenste twee schroeven voordat u de tv aan een muur verankert.
- Het vastzetten van de tv aan de standaard zonder de tv en de standaard aan de muur vast te zetten, biedt minimale bescherming tegen het omvallen van de tv. Volg voor verdere bescherming de drie aanbevolen maatregelen.

De kabels bundelen

Bundel het AC-netsnoer niet samen met andere kabels.

De tv verbinden met het internet

Wanneer u deze tv met internet verbindt, kunt u genieten van meerdere functies. Raadpleeg de i-Handleiding voor meer informatie over de functies.

U moet een contract sluiten met een internetprovider om verbinding te maken met internet.

Een bekabeld netwerk voorbereiden

Gebruik voor LAN-verbindingen een kabel van categorie 7 (niet meegeleverd).

Een Wi-Fi-verbinding voorbereiden
Met het ingebouwde Wi-Fi-apparaat hebt u toegang tot internet en uw thuisnetwerk. Met deze functie kunt u verbinding maken met een draadloos netwerk en genieten van de voordelen van netwerken in een kabelvrije omgeving. Voordat u de Wi-Fi-functie van de tv instelt, moet u een draadloze router (toegangspunt) instellen.

De eerste installatie uitvoeren

Voltooi uw kabelaansluitingen voordat u verdergaat met de Initial Setup (Eerste installatie).
Sluit het AC-netsnoer aan op de AC-adapter en steek de DC-kabel in de DC IN 19.5 V-aansluiting. Sluit vervolgens de AC-adapter aan op het dichtstbijzijnde stopcontact.
- Terwijl u de tv vasthoudt, steekt u de DC-stekker van de AC-adapter in de DC IN 19.5 V-aansluiting op de tv totdat u een vergrendelklik voelt.
Druk op op de tv.
De led-indicator licht groen op. Wanneer u de tv voor de eerste keer inschakelt, verschijnt het Language (Taal)-menu op het scherm.
Druk op om een item te selecteren en druk vervolgens op .
Volg de instructies op het scherm.
Stel de internetverbinding in door Wi-Fi of Wired LAN (Bekabeld LAN) te selecteren. Als u de netwerkfuncties van de tv niet gaat gebruiken of om dit later in te stellen, selecteert u Skip (Overslaan).
- De tv detecteert en configureert het netwerk automatisch wanneer een bekabelde verbinding tot stand is gebracht vóór de eerste installatie.
- Voor klanten die hun netwerkverbinding moeten instellen met een statisch IP-adres en/of een proxyserver, selecteert u Skip (Overslaan). Nadat u de eerste installatie hebt voltooid, drukt u op HOME (START), selecteert u vervolgens Settings > (Instellingen >) Network > Network Setup > Set up network connection > Expert (Netwerk > Netwerk instellen > Netwerkverbinding instellen > Expert).
- Als u WEP-beveiliging gebruikt, selecteert u Wi-Fi > Connect by scan list (Wi-Fi > Verbinden via scanlijst). Selecteer vervolgens de netwerknaam (SSID) waarmee u verbinding wilt maken. Als u de vereiste netwerknaam niet kunt vinden, selecteert u [Manual Entry] ([Handmatige invoer]) en drukt u op om de netwerknaam in te voeren.
- Om Network Setup (Netwerk instellen) later uit te voeren, drukt u op HOME (START), selecteert u vervolgens Settings > (Instellingen >) Network > Network Setup (Netwerk > Netwerk instellen).
- De tv zoekt automatisch naar een software-update nadat het netwerk is ingesteld en probeert automatisch uw regio te detecteren.
Scan naar beschikbare kanalen met behulp van de ingebouwde tuner van de tv door Built-in Tuner (Ingebouwde tuner) > Auto te selecteren. Als u een kabelbox of satellietontvanger gaat gebruiken en de ingebouwde tuner van de tv niet wilt gebruiken, selecteert u Set Top Box. Als u de ingebouwde tuner van de tv of een settopbox niet wilt gebruiken, selecteert u Skip (Overslaan).

Tv kijken

Zet de tv aan.
Druk op op de tv of POWER op de afstandsbediening om de tv aan te zetten.
Selecteer een tv-kanaal of selecteer een ingang.

Digitale zenders selecteren
Gebruik 0-9 en . Bijvoorbeeld, om kanaal 2.1 in te voeren:
Druk op , en , druk vervolgens op .

De afstandsbediening gebruiken

Veelgebruikte knoppen

Gekleurde knoppen
Wanneer de gekleurde knoppen beschikbaar zijn, verschijnt er een bedieningshandleiding op het scherm.
DISPLAY
Geeft het kanaalnummer, programmadetails en de klok weer.
GUIDE
Geeft de digitale programmagids weer.
(Alleen voor een antennesignaal en de beschikbaarheid is afhankelijk van uw tv-model/regio/land)
SUBTITLE/CC
U kunt ondertitels in-/uitschakelen.

Uw BRAVIA-tv gebruiken

De inhoud ontdekken die u leuk vindt (Discover)

U kunt Discover gebruiken om naar inhoud te zoeken (zoals tv-programma's, internetinhoud, enz.). Welke inhoud in Discover wordt weergegeven, varieert afhankelijk van uw tv-model/regio/land.

Druk op DISCOVER.
Druk op om de gewenste categorie te selecteren.
Druk op om het gewenste item te selecteren en druk vervolgens op .
De geselecteerde inhoud wordt weergegeven.

Social Viewing brengt de voordelen van sociaal netwerken naar uw tv-kijkervaring. Druk op SOCIAL VIEW om met vrienden te chatten tijdens het tv-kijken. De beschikbare functies in Social Viewing kunnen variëren afhankelijk van uw tv-model/regio/land. U hebt een breedbandinternetverbinding nodig. Zie "De tv aansluiten op internet" voor meer informatie.
Ga vervolgens naar Netwerkinstellingen en volg de instructies op het scherm om uw tv met internet te verbinden.

Mogelijk moet u de tv-software updaten om deze functie te kunnen gebruiken. Druk op HOME, selecteer Help > Klantenservice > Software-update.

Selecteer de gewenste categorie bovenaan het Home-menu. U kunt inhoud afspelen door de miniatuur ervan in een subcategorie te selecteren. U kunt ook functies (zoals instellingen wijzigen) gebruiken door het pictogram ervan te selecteren.

Druk op HOME.
Druk op om de gewenste categorie te selecteren en druk vervolgens op .
Druk op en druk vervolgens op om de gewenste subcategorie te selecteren.
Wanneer de cursor voorbij de linker-/rechterrand van de subcategorie wordt verplaatst, wordt de volgende subcategorie weergegeven (als er meer dan één subcategorie is).
Selecteer de miniatuur van de gewenste inhoud.
De inhoud wordt afgespeeld.

Diverse inhoud selecteren
De categorieën zijn beschikbaar afhankelijk van uw tv-model/regio/land.

Kanaal	U kunt de lijst met digitale uitzendingen en miniaturen van live en toekomstige uitzendingen bekijken. U kunt ook het uitzendsysteem wijzigen met behulp van Kanaallijst onderaan het Home-menu.
Films	U kunt films bekijken van online filmdienstaanbieders, aangesloten USB-apparaten of uw thuisnetwerk.
Album	U kunt foto's bekijken van online dienstaanbieders, aangesloten USB-apparaten of uw thuisnetwerk.
Muziek	U kunt muziek afspelen van online muziekdienstaanbieders, aangesloten USB-apparaten of uw thuisnetwerk.
Apps	U kunt toepassingen starten. Miniatuurweergaven van aanbevolen toepassingen (Uitgelicht) en uw favoriete toepassingen (Mijn apps) worden weergegeven. Om alle toepassingen te bekijken, selecteert u Alle apps onderaan het Home-menu.

Een hulpmiddel selecteren
De hulpmiddelen zijn beschikbaar afhankelijk van uw tv-model/regio/land.

Zoeken	U kunt een trefwoord invoeren om naar inhoud te zoeken. U kunt ook trefwoorden selecteren die in het verleden zijn gezocht.
Ingangen	U kunt een ingangsapparaat selecteren dat op de tv is aangesloten.
Mediaserver	U kunt een mediaserver (bijv. USB-flashstation, thuisnetwerk) selecteren om de inhoud ervan te bekijken met behulp van de Mediabrowser.
Instellingen	U kunt tv-instellingen wijzigen (bijv. Beeld & Weergave, Geluid, Kanaal).
Help	U kunt informatie over zelfdiagnose en klantenservice bekijken. U kunt ook de i-Manual openen.
Netwerkstatus	U kunt de status van de netwerkverbinding bekijken.

Instructies zoeken in de elektronische handleiding (i-Manual)

Bedieningsinstructies zijn in uw BRAVIA-tv ingebouwd en kunnen op het scherm worden weergegeven.
Voor meer informatie over de functies van uw tv opent u uw i-Manual met één druk op de knop.

Druk op i-MANUAL.
Selecteer een item.
1. Druk op om een item te selecteren.
2. Druk op om een item te selecteren en druk vervolgens op .

  * Als er een pijltje verschijnt, drukt u herhaaldelijk op om meer items weer te geven.
  De pagina van het geselecteerde item verschijnt.

U kunt door pagina's bladeren met . Druk op RETURN om terug te keren naar de vorige pagina.

Veelgebruikte pagina's opslaan (Bladwijzer)
U kunt veelgebruikte pagina's opslaan om ze op elk gewenst moment gemakkelijk te kunnen openen.

Een pagina opslaan
Wanneer u de pagina weergeeft die u als bladwijzer wilt opslaan, drukt u op de rode knop op de afstandsbediening.
De pagina met bladwijzer openen
Wanneer u de i-Manual weergeeft, drukt u op de blauwe knop op de afstandsbediening om de bladwijzerlijst weer te geven. Druk op om het gewenste item te selecteren en druk vervolgens op .
- Om terug te keren naar het vorige scherm, drukt u op RETURN.
Een bladwijzer verwijderen
Wanneer de pagina met bladwijzer wordt weergegeven, drukt u op de rode knop op de afstandsbediening.

Probleemoplossing

Als de led-indicator rood knippert, telt u hoe vaak deze knippert (intervaltijd is drie seconden).
Als de led-indicator rood knippert, reset u de tv door de stekker van het netsnoer gedurende twee minuten uit het stopcontact te halen en de tv vervolgens weer in te schakelen.
Als het probleem aanhoudt, neemt u contact op met de klantenservice van Sony (informatie op de voorpagina) met het aantal keren dat de led-indicator rood knippert (intervaltijd is drie seconden). Druk op op de tv om deze uit te schakelen, trek de stekker van het netsnoer uit het stopcontact en neem contact op met de klantenservice van Sony.

Als de led-indicator niet knippert, controleert u de items als volgt.
U kunt ook "Probleemoplossing" in de i-Manual raadplegen of een zelfdiagnose uitvoeren door Help > Klantenservice > Zelfdiagnose te selecteren. Als het probleem aanhoudt, neemt u contact op met de klantenservice van Sony (informatie op de voorpagina).

Voorwaarde	Uitleg/Oplossing
Er is geen beeld (scherm is donker) en geen geluid.	Controleer de kabel-/antenneverbinding. Sluit de tv aan op netstroom en druk op op de tv of POWER op de afstandsbediening.
Sommige programma's kunnen niet worden afgestemd.	Controleer de antenne.
De afstandsbediening werkt niet.	Vervang de batterijen. Uw tv bevindt zich mogelijk in de SYNC-modus (SYNC). Druk op SYNC MENU, selecteer Tv-bediening en selecteer vervolgens Home (Menu) of Opties om de tv te bedienen.
Het wachtwoord voor Ouderlijk toezicht is vergeten.	Voer 4357 in voor de pincode. (Pincode 4357 wordt altijd geaccepteerd.)
De tv en de omgeving ervan worden warm.	Wanneer de tv langere tijd wordt gebruikt, kunnen de tv en de omgeving ervan warm aanvoelen. Dit is geen defect van de tv.
De tv terugzetten naar de fabrieksinstellingen	Schakel de tv in. Terwijl u op de afstandsbediening ingedrukt houdt, drukt u op op de tv. (De tv wordt uitgeschakeld en vervolgens weer ingeschakeld.) Laat los. Het resetten verwijdert al uw aangepaste instellingen, inclusief de instelling Ouderlijk toezicht. Verwijder om veiligheidsredenen alle persoonlijke gegevens en accountinformatie voordat u uw tv weggooit, verkoopt of aan iemand anders geeft door: alle netwerkservices te ontkoppelen/deregistreren, uit te loggen en te deactiveren, evenals de tv terug te zetten naar de fabrieksinstellingen.
Bevroren audio of video, een leeg scherm of de tv reageert niet op tv- of afstandsbedieningsknoppen.	Voer een eenvoudige reset van de tv uit door de stekker van het netsnoer gedurende twee minuten uit het stopcontact te halen en deze vervolgens weer in te steken.
De knoppen en HOME zijn niet op de tv te vinden.	Zie onderstaande afbeelding voor de locatie van de knoppen op de tv. Achterkant van de tv

Uw BRAVIA-tv onderhouden

Veiligheid is erg belangrijk. Lees en volg de veiligheidsdocumentatie (Veiligheidsboekje) die afzonderlijk wordt meegeleverd.
Haal de stekker van de tv en andere aangesloten apparatuur uit het stopcontact voordat u uw tv gaat schoonmaken.

Veeg het LCD-scherm voorzichtig af met een zachte doek.
Hardnekkige vlekken kunnen worden verwijderd met een doek die licht bevochtigd is met een oplossing van milde zeep en warm water.
Als u een chemisch voorbehandelde doek gebruikt, volg dan de instructies op de verpakking.
Spuit nooit water of wasmiddel rechtstreeks op de tv. Het kan naar de onderkant van het scherm of de buitenste delen druppelen en de tv binnendringen, en kan schade aan de tv veroorzaken.
Gebruik nooit sterke oplosmiddelen zoals thinner, alcohol of benzine om schoon te maken.
Steek de stekker van de tv niet in het stopcontact totdat het vocht van het schoonmaken is verdampt.

De tv moet ook op een stabiele ondergrond worden geplaatst om te voorkomen dat hij omvalt. Als u jonge kinderen of huisdieren thuis hebt, controleer dan regelmatig of de tv goed vastzit.

Specificaties

Systeem
Televisiesysteem		NTSC: Amerikaanse tv-standaard ATSC (8VSB terrestrial): ATSC-compatibele 8VSB QAM op kabel: ANSI/SCTE 07 2000 (Bevat geen CableCARD-functionaliteit)
Kanaaldekking		Analoge terrestrische: 2 - 69/Digitale terrestrische: 2 - 69 Analoge kabel: 1 - 135/Digitale kabel: 1 - 135
Panelsysteem		LCD-paneel (Liquid Crystal Display), led-achtergrondverlichting
Luidsprekeruitgang		8 W + 8 W
Draadloze technologie		Protocol IEEE802.11a/b/g/n
Ingangs-/uitgangsaansluitingen
KABEL/ANTENNE		75-ohm externe aansluiting voor RF-ingangen
VIDEO IN 1		Video-/audio-ingang (phono-aansluitingen)
COMPONENT IN VIDEO IN 2		YP_BP_R (Component Video): 1080p (60 Hz), 1080i (60 Hz), 720p (60 Hz), 480p, 480i Audio-ingang (phono-aansluitingen) Video-ingang (gemeenschappelijke phono-pin met Y-ingang)
HDMI IN 1/2/3/4		Video: 1080p (30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i, pc-indelingen Audio: 5.1-kanaals lineaire PCM: 32, 44,1 en 48 kHz, 16, 20 en 24 bits, Dolby Digital ARC (Audio Return Channel) (alleen HDMI IN 2)
MHL (gemeenschappelijk met HDMI IN 1)		Video: 1080p (30 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i Audio: 5.1-kanaals lineaire PCM: 32, 44,1 en 48 kHz, 16, 20 en 24 bits, Dolby Digital
AUDIO OUT/		Audio-uitgang (stereo-mini-aansluiting) Hoofdtelefoonaansluiting (ondersteunt subwooferuitgang)
DIGITAL AUDIO OUT (OPTICAL)		Digitale optische aansluiting (tweekanaals lineaire PCM, Dolby Digital)
LAN		10BASE-T/100BASE-TX-connector (De verbindingssnelheid kan verschillen afhankelijk van de netwerkomgeving. De 10BASE-T/100BASE-TX-communicatiesnelheid en communicatiekwaliteit kunnen niet worden gegarandeerd voor deze tv.)
USB/DLNA		Raadpleeg de i-handleiding voor ondersteunde indelingen.
		AC-adapteringang (DC 19,5 V)
Overige
Meegeleverde accessoires		Zie "De accessoires controleren".
Optionele accessoires		Camera- en microfooneenheid: CMU-BR200/CMU-BR100 Draadloze subwoofer: SWF-BR100 MHL-kabel: DLC-MB10/DLC-MB20/DLC-MC20
Bedrijfstemperatuur		32 ºF – 104 ºF (0 ºC – 40 ºC)
Modelnaam KDL-		48W600B 48W590B	48W580B
Stroom en overige
Stroomvereiste		19,5 V DC met AC-adapter Waarde: Ingang 110 V - 240 V AC, 50/60 Hz (VS/Canada 120 V AC, 60 Hz)
Stroomverbruik	in gebruik	75 W
	in stand-by	Minder dan 0,4 W met 120 V AC en minder dan 0,5 W met 240 V AC
Schermgrootte* (inches diagonaal gemeten)		47,6 inch (48-klasse)
Schermresolutie		1920 dots (horizontaal) × 1080 lijnen (verticaal)
Afmetingen*	met voet (mm) (inches)	1086 × 675 × 181 42 ⁷/₈ × 26 ⁵/₈ × 7 ¹/₄	1086 × 674 × 196 42 ⁷/₈ × 26 ⁵/₈ × 7 ³/₄
	zonder voet (mm) (inches)	1086 × 646 × 90 42 ⁷/₈ × 25 ¹/₂ × 3 ⁵/₈
	wandmontage-gatenpatroon (mm)	300 × 200
	wandmontage-schroefmaat (mm)	M6 (lengte: zie onderstaand diagram.)
Massa*	met voet (kg)/(lb.)	10,3/22,7	10,2/22,5
	zonder voet (kg)/(lb.)	9,9/21,9	9,9/21,9
Modelnaam KDL-		40W600B 40W590B	40W580B
Stroom en overige
Stroomvereiste		19,5 V DC met AC-adapter Waarde: Ingang 110 V -240 V AC, 50/60 Hz (VS/Canada 120 V AC, 60 Hz)
Stroomverbruik	in gebruik	75 W
	in stand-by	Minder dan 0,4 W met 120 V AC en minder dan 0,5 W met 240 V AC
Schermgrootte* (inches diagonaal gemeten)		40 inch
Schermresolutie		1920 dots (horizontaal) × 1080 lijnen (verticaal)
Afmetingen*	met voet (mm) (inches)	926 × 584 × 162 36 ¹/₂ × 23 × 6 ¹/₂	926 × 584 × 175 36 ¹/₂ × 23 × 7
	zonder voet (mm) (inches)	926 × 556 × 89 36 ¹/₂ × 22 × 3 ⁵/₈
	wandmontage-gatenpatroon (mm)	300 × 200
	wandmontage-schroefmaat (mm)	M6 (lengte: zie onderstaand diagram.)
Massa*	met voet (kg)/(lb.)	7,9/17,5	7,8/17,2
	zonder voet (kg)/(lb.)	7,4/16,3	7,4/16,3

* Schermgrootte, afmetingen en massa zijn geschatte waarden.

De beschikbaarheid van optionele accessoires is afhankelijk van land/regio/tv-model/voorraad.
Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.
Deze tv is voorzien van MHL 2.

De tv aan de muur installeren

Aan klanten
Voor het installeren van dit product is voldoende expertise vereist. Besteed de installatie uit aan Sony-dealers of erkende installateurs en let goed op de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsel veroorzaakt door verkeerde behandeling of onjuiste installatie, of het installeren van een ander dan het gespecificeerde product. Uw wettelijke rechten (indien van toepassing) blijven onaangetast.
Aan Sony-dealers en installateurs
Voor het installeren van dit product is voldoende expertise vereist. Lees deze handleiding aandachtig door om de installatie veilig uit te voeren. Sony is niet aansprakelijk voor schade of letsel veroorzaakt door verkeerde behandeling of onjuiste installatie.

Uw tv kan aan de muur worden bevestigd met behulp van een muurbeugeladapter (meegeleverd met de tv) direct uit de verpakking. Als de tafelstandaard aan de tv is bevestigd, moet de tafelstandaard mogelijk worden verwijderd; zie "De tafelstandaard van de tv verwijderen". Bereid de tv voor op de muurbeugeladapter voordat u de kabels aansluit.
Omwille van productbescherming en veiligheid raadt Sony u ten zeerste aan om de muurbeugeladapter (meegeleverd met de tv) te gebruiken die is ontworpen voor uw tv en de installatie te laten uitvoeren door een Sony-dealer of erkende installateur.

Volg de instructies in deze handleiding voor het installeren van de muurbeugeladapter. Er is voldoende expertise vereist voor het installeren van deze tv, vooral om de stevigheid van de muur te bepalen om het gewicht van de tv te kunnen dragen.
Zorg ervoor dat u de schroeven gebruikt die bij de muurbeugeladapter zijn geleverd wanneer u de montagehaak aan de tv bevestigt.
De meegeleverde schroeven zijn ontworpen zoals aangegeven in de afbeelding, gemeten vanaf het bevestigingsoppervlak van de montagehaak.
De diameter en lengte van de schroeven verschillen afhankelijk van het model van de muurbeugeladapter. Het gebruik van andere schroeven dan de meegeleverde schroeven kan leiden tot interne schade aan de tv of ervoor zorgen dat deze valt, enz.
Bewaar de ongebruikte schroeven en de tafelstandaard op een veilige plaats tot u de tafelstandaard weer wilt bevestigen. Houd de schroeven uit de buurt van kleine kinderen.

Lees het meegeleverde veiligheidsboekje voor aanvullende veiligheidsinformatie.
Zie "Veiligheidsinformatie" en "Voorzorgsmaatregel" op DE MUURBEUGELADAPTER voordat u de installatie van de muurbeugeladapter uitvoert.
Plaats de tv met het scherm naar beneden op een plat en stabiel oppervlak bedekt met een dikke en zachte doek die groter is dan de tv, wanneer u de montagehaak vastzet of wanneer u de tafelstandaard van de tv verwijdert om beschadiging van het oppervlak van het LCD-scherm te voorkomen.

Muurbeugeladapter

Bereid de benodigde items voor.
Muurbeugeladapteraccessoires (meegeleverd)

Zorg ervoor dat de muur voldoende ruimte heeft voor de tv en een gewicht kan dragen dat minstens vier keer zo groot is als dat van de tv.
Raadpleeg de volgende tabel over het installeren van de tv aan de muur. Zie pagina 31-32 (Specificaties) voor het gewicht van de tv.

Eenheid: inches (mm)
Modelnaam KDL-	Afmetingen van het scherm		Afmeting van het midden van het scherm	Lengte voor montage
Modelnaam KDL-
48W600B, 48W590B, 48W580B	42 ⁷/₈ (1.086)	25 ½ (646)	2 ½ (61)	10 ¾ (273)	5 ¾ (144)
40W600B, 40W590B, 40W580B	36 ½ (926)	22 (556)	²¹/₃₂ (16)	10 ⁷/₈ (274)	5 ¾ (143)

De cijfers in de tabel kunnen enigszins afwijken, afhankelijk van de installatie.

Maak een markering op het papieren sjabloon die het midden van het scherm voor uw tv aangeeft.
Plak het papieren sjabloon op de muur en boor gaten volgens de nummering op het papieren sjabloon met behulp van een elektrische boor.
Verwijder het papieren sjabloon van de muur.
Bevestig de muurbeugelbasis correct aan de muur met behulp van schroeven (8 mm in diameter, niet meegeleverd).
Bevestig de katrollen aan de tv met behulp van de meegeleverde schroeven . Bevestig de afstandhouders aan de gaten die worden aangegeven door de driehoekmarkeringen . Bevestig vervolgens de band met behulp van de meegeleverde schroef .
Zorg ervoor dat u de kabels aansluit en bundelt voordat u de tv aan de muur installeert.
Bundel de AC-adapter met behulp van de kabelhouders (meegeleverd met de tv). Zorg ervoor dat het label naar buiten is gericht bij het bundelen van de AC-adapter.
Installeer de tv aan de muur. Controleer of de katrollen stevig zijn vergrendeld in de muurbeugelbasis . Bevestig vervolgens de band aan de muur met behulp van een schroef (5 mm in diameter, niet meegeleverd).

Afmetingen van de positie van de gaten op de muur
Geef de volgende informatie indien nodig door aan de erkende installateurs.
Gebruik schroeven (8 mm in diameter, niet meegeleverd) om de muurbeugelbasis aan de muur te installeren. Zorg ervoor dat u het meegeleverde papieren sjabloon gebruikt dat de werkelijke positie van de muurbeugelbasis toont voor een eenvoudige installatie.

De tv tegen een muur of in een afgesloten ruimte installeren

Zorg ervoor dat uw tv voldoende ventilatie heeft. Laat voldoende ruimte rond de tv over, zoals weergegeven in de afbeelding.

Geïnstalleerd met standaard

Geïnstalleerd aan de muur

Installeer de tv nooit op de volgende manier:

Onvoldoende ventilatie kan leiden tot oververhitting van de tv en kan schade aan uw tv of brand veroorzaken.

Veiligheidsinformatie

OPMERKING OVER DE NETADAPTER

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.
Om brand of elektrische schokken te voorkomen, mag u geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat plaatsen.
Installeer deze apparatuur niet in een beperkte ruimte, zoals een boekenplank of een soortgelijke unit.

Zorg ervoor dat het stopcontact in de buurt van de apparatuur is geïnstalleerd en gemakkelijk toegankelijk is.
Zorg ervoor dat u de meegeleverde netadapter en het netsnoer gebruikt. Anders kan dit een storing veroorzaken.
Sluit de netadapter aan op een gemakkelijk toegankelijk stopcontact.
Wikkel het netsnoer niet rond de netadapter. De kerndraad kan worden doorgesneden en/of dit kan een storing van de tv veroorzaken.
Raak de netadapter niet met natte handen aan.
Als u een afwijking aan de netadapter opmerkt, koppelt u deze onmiddellijk los van het stopcontact.
De set is niet losgekoppeld van de AC-bron zolang deze is aangesloten op het stopcontact, zelfs niet als de set zelf is uitgeschakeld.
Aangezien de netadapter warm wordt wanneer deze lange tijd wordt gebruikt, kunt u zich heet voelen wanneer u deze met de hand aanraakt.

Wandmontageadapter
Onderstaande informatie laat de juiste omgang met de wandmontageadapter zien. Zorg ervoor dat u deze informatie grondig leest en de wandmontageadapter correct gebruikt.

Aan klanten:
Neem de volgende veiligheidsmaatregelen in acht om ernstig letsel door brand, elektrische schokken, het omvallen van het product of het laten vallen van het product te voorkomen.

Besteed de installatie uit aan erkende aannemers en houd kleine kinderen uit de buurt tijdens de installatie.
Besteed het verplaatsen of demonteren van de tv uit aan erkende aannemers.
Verwijder geen schroeven, enz. na montage van de tv.
Breng geen wijzigingen aan aan de onderdelen van de wandmontageadapter.
Monteer geen andere apparatuur dan het gespecificeerde product.
Oefen geen andere belasting uit dan de tv op de wandmontageadapter.
Leun niet op de tv en hang er niet aan.
Hanteer de tv niet met overmatige kracht tijdens het schoonmaken of onderhoud.

Aan Sony-dealers en aannemers:
De volgende instructies zijn alleen voor Sony-dealers en aannemers. Zorg ervoor dat u de hieronder beschreven veiligheidsmaatregelen leest en besteed speciale aandacht aan de veiligheid tijdens de installatie, het onderhoud en de controle van dit product.

Installeer de wandmontageadapter niet op muuroppervlakken waar de hoeken of de zijkanten van de tv van het muuroppervlak uitsteken.
Installeer de tv niet boven of onder een airconditioner.
Zorg ervoor dat u de wandmontageadapter stevig aan de muur bevestigt volgens de instructies in deze handleiding. Als een van de schroeven los zit of eruit valt, kan de wandmontageadapter vallen en letsel of schade aan eigendommen veroorzaken.
Zorg ervoor dat u de meegeleverde schroeven en bevestigingsonderdelen op de juiste manier gebruikt volgens de instructies in deze handleiding. Als u vervangende artikelen gebruikt, kan de tv vallen en lichamelijk letsel bij iemand of schade aan de tv veroorzaken.
Zorg ervoor dat u de beugel correct monteert volgens de instructies die in deze handleiding worden uitgelegd.
Zorg ervoor dat u de schroeven stevig vastdraait in de daarvoor bestemde positie.
Wees voorzichtig dat de tv tijdens de installatie niet wordt blootgesteld aan schokken.
Zorg ervoor dat u de tv installeert op een muur die zowel loodrecht als vlak is.
Zet na een correcte installatie van de tv de kabels goed vast.
Zorg ervoor dat het netsnoer of de aansluitkabels niet bekneld raken, omdat de interne geleiders bloot kunnen komen te liggen en een kortsluiting of een elektrische onderbreking kunnen veroorzaken.

Voorzorgsmaatregel

WANDMONTAGEADAPTER

Als u de tv die op de wandmontageadapter is geïnstalleerd lange tijd gebruikt, kan de muur achter of boven de tv verkleuren of kan het behang loslaten, afhankelijk van het materiaal van de muur.
Als de wandmontageadapter wordt verwijderd nadat deze aan de muur is geïnstalleerd, blijven de schroefgaten achter.
Gebruik de wandmontageadapter niet op een plaats waar deze aan mechanische trillingen wordt blootgesteld.

Om elektrische schokken en blootstelling aan het mes te voorkomen, mag u deze AC-stekker niet gebruiken met een verlengsnoer, stopcontact of ander stopcontact, tenzij de messen volledig kunnen worden gestoken.

Gebruik de tv alleen op DC 19,5 V
(met netadapter)

Locatie van het identificatielabel
De labels voor het tv-modelnummer en het vermogen bevinden zich op de achterkant van de tv. De labels voor het modelnummer en het serienummer van de AC-adapter bevinden zich aan de onderkant van de AC-adapter.

Instructies voor "De tv aan de muur installeren" zijn in deze handleiding opgenomen.
De afbeeldingen van de afstandsbediening die in deze handleiding worden gebruikt, zijn van de RM-YD103, tenzij anders vermeld.
De illustraties die in deze handleiding worden gebruikt, kunnen verschillen afhankelijk van uw tv-model.
Bewaar deze handleiding voor toekomstig gebruik.

Sony Customer Support
U.S.A.:
http://www.sony.com/tvsupport
Canada:
http://www.sony.ca/support
United States 1.800.222.SONY
Canada 1.877.899.SONY
Retourneer het product niet naar de winkel

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sony BRAVIA KDL-48W600B / KDL-48W590B / KDL-48W580B / KDL-40W600B Handleiding
