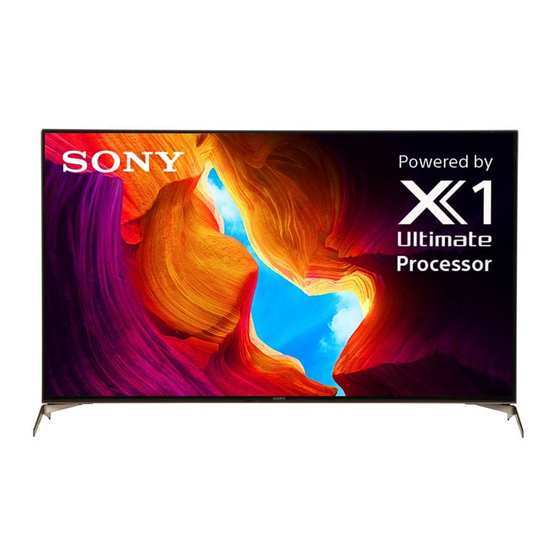

SONY BRAVIA KD-65X9507H, 55X9507H Referentiehandleiding

Over handleidingen

Deze tv wordt geleverd met de volgende handleidingen. Bewaar de handleidingen voor toekomstig gebruik.

Installatiehandleiding

• Tv-installatie en -configuratie.

Referentiehandleiding (deze handleiding) / Veiligheidsdocumentatie

• Veiligheidsinformatie, afstandsbediening, probleemoplossing, wandmontage, specificaties, enz.

Help Guide (Handleiding op het scherm)

• Instellingen, Android TV-functies, internetverbinding, probleemoplossing, enz.
• Om deze te openen, drukt u op de HELP-knop op de afstandsbediening en selecteert u Help Guide.

Lees de licentieovereenkomst voor eindgebruikerssoftware voordat u uw Sony-product gebruikt. Door uw product te gebruiken, geeft u aan dat u de licentieovereenkomst voor eindgebruikerssoftware accepteert. De softwarelicentieovereenkomst tussen u en Sony is online beschikbaar op de Sony-website (http://www.sony.net/tv-software-licenses/) of op uw productscherm. Ga naar [Settings] (Instellingen) → [Device Preferences] (Apparaatvoorkeuren) → [About] (Over) → [Legal information] (Juridische informatie) → [End user license agreement] (Licentieovereenkomst voor eindgebruikers).

Opmerking

• Lees de "Safety Information" (Veiligheidsinformatie) voordat u de tv gebruikt.
• Lees de meegeleverde veiligheidsdocumentatie voor aanvullende veiligheidsinformatie.
• Instructies over "Installing the TV to the Wall" (De tv aan de muur installeren) zijn opgenomen in de handleiding van deze tv.
• Afbeeldingen en illustraties die in de Setup Guide (Installatiehandleiding) en deze handleiding worden gebruikt, zijn uitsluitend bedoeld ter referentie en kunnen afwijken van het daadwerkelijke product.

Locatie van het identificatielabel
Labels voor het tv-modelnummer en het nominale vermogen van de voeding bevinden zich op de achterkant van de tv.

Veiligheidsinformatie

Installatie/configuratie
Installeer en gebruik de tv in overeenstemming met de onderstaande instructies om risico's op brand, elektrische schokken of schade en/of letsel te voorkomen.

Installatie

• De tv moet in de buurt van een gemakkelijk toegankelijk stopcontact worden geïnstalleerd.
• Plaats de tv op een stabiele, vlakke ondergrond om te voorkomen dat deze omvalt en persoonlijk letsel of materiële schade veroorzaakt.
• Installeer de tv zo dat deze niet kan worden getrokken, geduwd of omgestoten.
• Installeer de tv zo dat de tafelstandaard van de tv niet buiten de tv-standaard (niet meegeleverd) uitsteekt. Als de tafelstandaard buiten de tv-standaard uitsteekt, kan dit ertoe leiden dat de tv omvalt, valt en persoonlijk letsel of schade aan de tv veroorzaakt.

Transport

• Koppel alle kabels los voordat u de tv vervoert.
• Er zijn twee of meer mensen nodig om een grote tv te vervoeren.
• Houd de tv bij het transport met de hand vast zoals hieronder wordt weergegeven. Oefen geen druk uit op het LCD-paneel en het frame rond het scherm.
• Houd de tv stevig aan de onderkant vast wanneer u deze optilt of verplaatst.
• Stel de tv bij het transport niet bloot aan schokken of overmatige trillingen.
• Verpak de tv bij transport voor reparatie of verplaatsing met de originele doos en het verpakkingsmateriaal.

Omvalpreventie
(Modellen met meegeleverde steunriemset)
Raadpleeg de installatiehandleiding bovenop het kussen.
De meegeleverde houtschroef is alleen bedoeld voor bevestiging aan een massief houten object.
(Behalve modellen met meegeleverde steunriemset)

Deze ontvanger voldoet aan de minimumvereisten zoals gespecificeerd in National Telecommunications Commission, Memorandum Circular 02-03-2016, Regarding the Sale and Labeling of ISDB-T Receivers, including Memorandum Circular No. 01-0302017, Amending Certain Provisions of Section 2 of NTC Memorandum Circular No. 02-03-2016 (Sale and Labeling of ISDB-T Receivers).

Afstandsbediening en tv

De vorm, locatie, beschikbaarheid en functie van de knoppen op de afstandsbediening kunnen variëren, afhankelijk van uw regio/land/tv-model.

1. (Microphone (Microfoon)): Gebruik de Google Assistant^{* 1 * 2} voice search (spraakgestuurd zoeken)^{* 2}. Voor hints over het bedienen van uw tv drukt u op de knop (Microphone) (Microfoon) en spreekt u de zin "voice hints" (spraakhints).*
   : Navigatie en selectie in het schermmenu.
   TV: Tv-zenderlijst weergeven of naar ingang schakelen.
2. (TV standby (TV stand-by))
   Number buttons (Nummerknoppen)
   (dot (punt))
   (Text (Tekst)): Tekstinformatie weergeven.
3. Google Play / NETFLIX^{* 1} / Color buttons (Kleurenknoppen)
4. GUIDE/ : De digitale programmagids weergeven.
   APPS: Een lijst met geïnstalleerde apps weergeven.
   (Input select (Ingang selecteren)): De ingangsbron weergeven en selecteren, enz.
   (Quick settings (Snelle instellingen)): Quick Settings (Snelle instellingen) weergeven.
   BACK (Terug)
   HOME (Start)
5. +/– (Volume (Volume))
   (Jump (Springen))
   (Mute (Dempen))^{* 3}
   CH +/–/: Selecteer het kanaal, of volgende () / vorige () pagina.
6. AUDIO: Selecteer het geluid van een meertalige bron of dubbel geluid (afhankelijk van de programmabron).
   (Subtitle setting (Ondertitelinstelling))
   HELP: Het Help-menu weergeven.

   EXIT (Afsluiten)
   (Info/Text reveal (Info/Tekst onthullen)): Informatie weergeven.

7. (Power (Aan/uit))
8. Remote Control sensor / Light sensor / LED* (Afstandsbedieningssensor / Lichtsensor / LED*)
9. Built-in MIC^{* 1 * 2 * 5} (Ingebouwde MIC^{* 1 * 2 * 5}): Om de ingebouwde MIC in te schakelen, drukt u op de knop (Microphone) (Microfoon) op de afstandsbediening en volgt u de instructies op het scherm.

^*1 Alleen in bepaalde regio's/landen/tv-modellen/talen.
^*2 De Google Assistant of voice search (spraakgestuurd zoeken) vereist een internetverbinding.
^*3 Accessibility shortcut (Snelkoppeling voor toegankelijkheid) is beschikbaar door de knop (Mute) (Dempen) ingedrukt te houden.
^*4 De ingebouwde MIC LED is ook inbegrepen.
^*5 Stand-by stroomverbruik zal toenemen, omdat de ingebouwde MIC altijd luistert wanneer deze is ingeschakeld.

Raadpleeg de Help Guide (Help-handleiding) voor meer informatie.

De tv aan de muur bevestigen

De optionele muurbeugel gebruiken (SU-WL850 of SU-WL450)* (niet meegeleverd)

Aan klanten:
Om redenen van productbescherming en veiligheid raadt Sony ten zeerste aan de installatie van uw tv te laten uitvoeren door Sony-dealers of erkende aannemers. Probeer het niet zelf te installeren.

Aan Sony-dealers en aannemers:
Besteed volledige aandacht aan de veiligheid tijdens de installatie, het periodieke onderhoud en de inspectie van dit product.

Informatie over de installatie van de muurbeugel
De handleiding van deze tv bevat alleen de stappen om de tv voor te bereiden op de installatie aan de muur voordat deze aan de muur wordt bevestigd. Raadpleeg voor instructies over de installatie van de muurbeugel de installatie-informatie (muurbeugel) op de productpagina voor uw tv-model. https://www.sony-asia.com/support

Voorbereidingen voor de installatie aan de muur
Zorg ervoor dat u de tafelstandaard bevestigt voordat u de tv aan de muur bevestigt door de installatiehandleiding te raadplegen.

• Bereid de tv voor op de muurbeugel voordat u kabelverbindingen maakt.
• Volg de instructies in de handleiding die bij de muurbeugel voor uw model is geleverd. Voldoende expertise is vereist bij het installeren van deze tv, met name om de sterkte van de muur te bepalen om het gewicht van de tv te weerstaan.
• Vertrouw de bevestiging van dit product aan de muur toe aan Sony-dealers of erkende aannemers en besteed voldoende aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsel veroorzaakt door onjuist gebruik of ondeskundige installatie.
• De schroeven voor de muurbeugel worden niet meegeleverd.
• Alleen gekwalificeerd servicepersoneel mag wandmontage uitvoeren.
• Om veiligheidsredenen wordt ten zeerste aanbevolen om Sony-accessoires te gebruiken, waaronder:
  • Muurbeugel SU-WL850
  • Muurbeugel SU-WL450
• Zorg ervoor dat u de schroeven gebruikt die bij de muurbeugel zijn geleverd wanneer u de muurbeugel aan de tv bevestigt. De meegeleverde schroeven zijn ontworpen zoals aangegeven in de afbeelding, gemeten vanaf het bevestigingsoppervlak van de muurbeugel. De diameter en lengte van de schroeven verschillen afhankelijk van het model muurbeugel. Het gebruik van andere schroeven dan de meegeleverde schroeven kan leiden tot interne schade aan de tv of ervoor zorgen dat deze valt, enz.


• Bewaar de ongebruikte schroeven en de tafelstandaard op een veilige plaats totdat u klaar bent om de tafelstandaard te bevestigen. Houd de schroeven uit de buurt van kleine kinderen.

* Alleen in een beperkt aantal regio's/landen/tv-modellen.

1. Verwijder de schroeven van de achterkant van de tv.


2. Bevestig de muurbeugel (meegeleverd met de tv) aan de achterkant van de tv (om deze parallel aan de muur te maken).


Opmerking

• Als u een elektrische schroevendraaier gebruikt, stel het koppel dan in op ongeveer 1,5 N·m {15 kgf·cm}.
• Zorg ervoor dat u de muurbeugel vastmaakt wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier om de muurbeugel te installeren. Het gebruik van een ander gereedschap kan leiden tot een te hoog aandraaimoment van de muurbeugel en schade aan de tv.

De tafelstandaard van de tv verwijderen

1. Verwijder één kant van de tafelstandaard tegelijk. Houd de tafelstandaard stevig met beide handen vast terwijl de andere personen de tv optillen.


2. Herhaal de vorige stap en verwijder de andere kant van de tafelstandaard.

Opmerking

• Er zijn drie of meer personen nodig om de tafelstandaard te verwijderen.
• Wees voorzichtig dat u geen overmatige kracht gebruikt bij het verwijderen van de tafelstandaard van de tv, omdat dit kan leiden tot het vallen van de tv, wat kan leiden tot persoonlijk letsel of fysieke schade aan de tv.
• Wees voorzichtig bij het hanteren van de tafelstandaard om schade aan de tv te voorkomen.
• Wees voorzichtig bij het optillen van de tv, omdat de tafelstandaard los is, kan de tafelstandaard omvallen en persoonlijk letsel veroorzaken.
• Wees voorzichtig bij het verwijderen van de tafelstandaard van de tv om te voorkomen dat deze omvalt en het oppervlak beschadigt waarop de tv staat.

Probleemoplossing

Algemene probleemoplossing voor problemen zoals: zwart scherm, geen geluid, bevroren beeld, tv reageert niet of het netwerk is verloren, voer de volgende stappen uit.

1. Start uw tv opnieuw op door de aan/uit-knop op de afstandsbediening ongeveer vijf seconden ingedrukt te houden. De tv wordt opnieuw opgestart. Als de tv niet herstelt, probeer dan het netsnoer uit het stopcontact te halen. Druk vervolgens op de aan/uit-knop op de tv en laat deze los. Wacht twee minuten en steek het netsnoer in het stopcontact.
2. Raadpleeg het Help-menu door op HELP op de afstandsbediening te drukken.
3. Verbind uw tv met internet en voer een software-update uit. Sony raadt u aan uw tv-software up-to-date te houden. Software-updates bieden nieuwe functies en prestatieverbeteringen.
4. Bezoek de Sony-ondersteuningswebsite (informatie aan het einde van deze handleiding).

Wanneer u de tv aansluit, kan de tv mogelijk een tijdje niet worden ingeschakeld, zelfs niet als u op de aan/uit-knop op de afstandsbediening of de tv drukt.
Het kost tijd om het systeem te initialiseren. Wacht ongeveer een minuut en bedien het dan opnieuw.

De afstandsbediening werkt niet.

• Vervang de batterijen.

Het wachtwoord voor kinderslot is vergeten.

• Voer 4357 in voor de pincode en voer de nieuwe pincode in.

Raadpleeg de Help-gids voor meer informatie over probleemoplossing.

Specificaties

Systeem
Panelen systeem: LCD (Liquid Crystal Display) Paneel, LED
Achtergrondverlichting
TV-systeem
Analoog: M
Digitaal: ISDB-T
Kleursysteem: NTSC/PAL N (alleen video)/PAL M (alleen video)
Kanaaldekking
Analoog: UHF/VHF/Kabel
Digitaal: UHF/VHF
Geluidsuitvoer: 10 W + 10 W + 5 W + 5 W
Draadloze technologie
Protocol IEEE 802.11a/b/g/n/ac Bluetooth® Versie 4.2

Invoer/Uitvoer aansluitingen
Antenne (aerial)/kabel
75 ohm externe aansluiting voor VHF/UHF
VIDEO IN
Video/Audio-ingang (mini-jack)
HDMI IN 1/2/3/4 (ondersteuning voor 4K-resolutie, HDCP 2.3-compatibel)
Video: 4096 × 2160p (50, 60 Hz)*¹*², 4096 × 2160p
(24 Hz)*¹, 3840 × 2160p (50, 60 Hz)*², 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC-formaten*³
Audio: In eARC (Enhanced Audio Return Channel) modus. Raadpleeg de Help-gids voor details.
Behalve eARC-modus
5.1-kanaals lineaire PCM: 32/44.1/48/88.2/96/176.4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (alleen HDMI IN 3)*⁴
In eARC-modus
Raadpleeg de Help-gids voor details.
In ARC-modus
Tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS
DIGITAL AUDIO OUT (OPTICAL)
Digitale optische aansluiting (Tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Audio, DTS)
(Stereo mini-jack)
Headphone (Koptelefoon)
USB-poort 1 ondersteunt High Speed USB (USB 2.0)
USB-poort 2 ondersteunt Super Speed USB (USB 3.1 Gen 1)
LAN
10BASE-T/100BASE-TX connector (Afhankelijk van de werkomgeving van het netwerk, kan de verbindingssnelheid verschillen. De communicatiesnelheid en kwaliteit zijn niet gegarandeerd.)

Stroom en overige
Stroomvereisten
220 V – 240 V AC, 50/60 Hz
Schermgrootte (diagonaal gemeten) (ong.)
KD-65X9507H: 65 inch / 163,9 cm
KD-55X9507H: 55 inch / 138,8 cm
Stroomverbruik KD-65X9507H: 292 W
KD-55X9507H: 233 W
Stand-by stroomverbruik*⁵*⁶ 0.5 W
Schermresolutie 3.840 pixels (horizontaal) × 2.160 lijnen (verticaal)
Uitgangsvermogen
USB 1
5 V , 500 mA MAX
USB 2
5 V , 900 mA MAX

Afmetingen (ong.) (b × h × d) (mm)
met Tafelstandaard
Standaard positie:
KD-65X9507H: 1.449 × 906 × 353 KD-55X9507H: 1.230 × 779 × 310
Smalle positie:
KD-65X9507H: 1.448 × 906 × 353
KD-55X9507H: 1.229 × 779 × 310 zonder Tafelstandaard
KD-65X9507H: 1.448 × 833 × 70 KD-55X9507H: 1.229 × 710 × 70

Breedte van de stand (ong.) (mm)
Standaard positie:
KD-65X9507H: 1.449
KD-55X9507H: 1.230
Smalle positie:
KD-65X9507H: 882
KD-55X9507H: 807

Massa (ong.) (kg)
met Tafelstandaard
KD-65X9507H: 23.7
KD-55X9507H: 18.1 zonder Tafelstandaard
KD-65X9507H: 22.3 KD-55X9507H: 16.8

Overige
Optionele accessoires
Muurbeugel: SU-WL850 / SU-WL450
Bedrijfstemperatuur: 0 ºC – 40 ºC

^*1 Wanneer 4096 × 2160p wordt ingevoerd en [Wide mode] (Brede modus) is ingesteld op [Normal] (Normaal), wordt de resolutie weergegeven als 3840 × 2160p. Om 4096 × 2160p weer te geven, stelt u [Wide mode] (Brede modus) in op [Full 1] (Volledig 1) of [Full 2] (Volledig 2).
^*2 Om 18 Gbps te ondersteunen, stelt u [HDMI signal format] (HDMI-signaalformaat) in op [Enhanced format] (Verbeterde indeling).
^*3 Raadpleeg de online Help-gids voor details.
^*4 Sluit uw audiosysteem aan op de HDMI IN 3 om TV-audio naar uw audiosysteem te leiden.
^*5 Het gespecificeerde stand-by vermogen wordt bereikt nadat de TV de noodzakelijke interne processen heeft voltooid. *6 Het stand-by stroomverbruik zal toenemen wanneer uw TV is verbonden met het netwerk.

Opmerking

• De beschikbaarheid van optionele accessoires is afhankelijk van landen/regio/TV-model/voorraad.
• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Abonnementen voor diensten en toepassingen kunnen vereist zijn en er kunnen aanvullende voorwaarden en/of kosten van toepassing zijn bij het gebruik van de Google Assistant.

https://www.sony-asia.com/support

Referenties

• Sony Corporation - KENNISGEVINGEN EN LICENTIES VOOR SOFTWARE DIE IN DEZE TELEVISIE WORDT GEBRUIKT
• https://www.sony-asia.com/support
