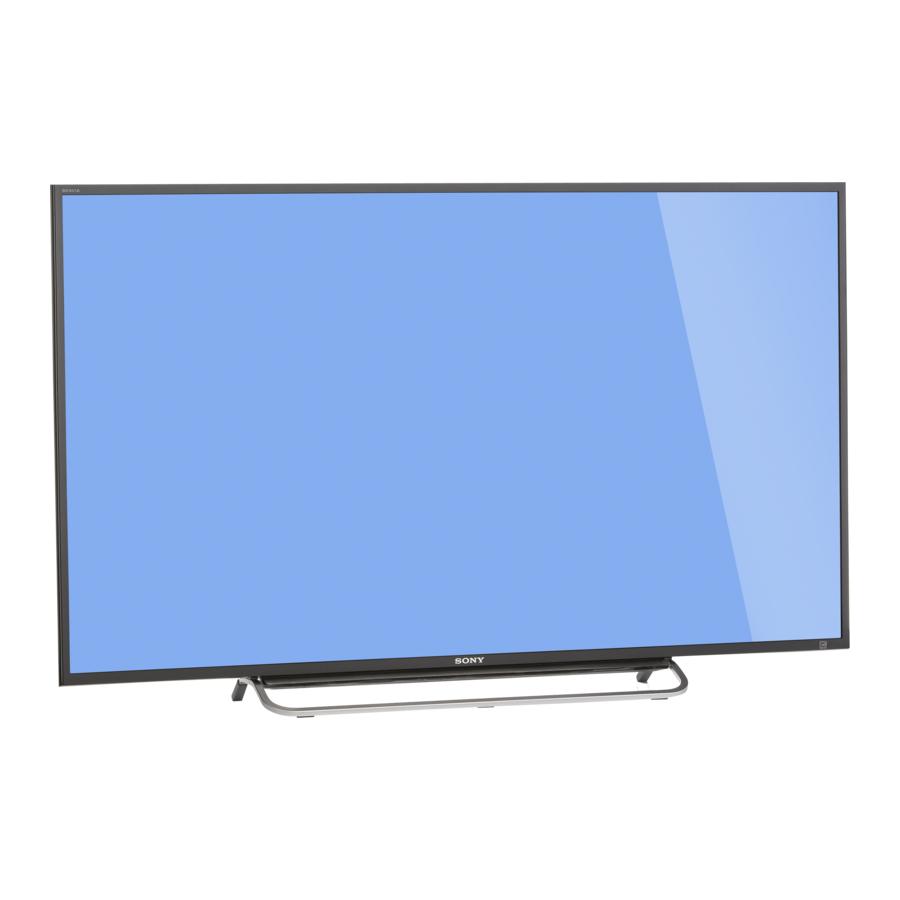

Manual de Sony BRAVIA KDL-48W600B / KDL-48W590B / KDL-48W580B / KDL-40W600B

La experiencia BRAVIA^® Full HDTV

¡Gracias por elegir Sony! Su nuevo televisor BRAVIA^® abre la puerta a la "Experiencia Full HDTV". Este documento le ayudará a sacar el máximo provecho de su televisor.
Por favor, tómese un momento para registrar su televisor en:
EE. UU.: http://productregistration.sony.com
Canadá: http://www.sony.ca/registration

Cuatro pasos para una experiencia Full HD
Configuración, fuente, sonido y puesta en marcha.

1. Configuración
   Ahora que ha hecho la mejor elección en tecnología de TV LCD con retroiluminación LED, asegúrese de retirar todo el contenido accesorio del embalaje antes de configurar su televisor.
2. Fuente
   Para experimentar los impresionantes detalles de su televisor BRAVIA, necesita acceder a la programación HD.
   • Actualice su señal o fuente de contenido a alta definición (HD) poniéndose en contacto con su proveedor de servicios HD.
   • Reciba emisiones HD por aire con una antena de calidad HD conectada directamente a la parte posterior de su televisor.
     Visite http://www.antennaweb.org para obtener más información sobre la selección y configuración de la antena.
   • Descubra la gran cantidad de entretenimiento ahora disponible en el reproductor Blu-ray Disc™ de súper alta resolución y otros equipos HD de Sony.
3. Sonido
   Complete la experiencia de alta definición con un sistema de sonido envolvente BRAVIA Sync™ o un receptor A/V de Sony.
4. Puesta en marcha
   Instale su televisor y conecte sus fuentes. Para ayudar a asegurar la más alta calidad para su experiencia HD, utilice cables HDMI (High-Definition Multimedia Interface) de Sony.

Para obtener más información sobre HDTV, visite:
EE. UU.: http://www.sony.com/HDTV
Canadá: http://www.sony.ca/hdtv
Este televisor muestra todas las señales de entrada de vídeo en una resolución de 1.920 puntos × 1.080 líneas.
La siguiente tabla muestra los formatos de vídeo de alta definición (HD) y definición estándar (SD) compatibles con las entradas de su televisor BRAVIA.

1. *Para obtener más información sobre los formatos compatibles, consulte las "Especificaciones" de este manual.
2. *Para los formatos de PC compatibles, consulte el i-Manual.

Acerca de este manual (Instrucciones de funcionamiento)
Este manual explica cómo configurar su televisor. Para obtener más información sobre cómo usar su televisor BRAVIA, consulte el "Manual electrónico".

Para obtener más información, pulse el botón i-MANUAL (i-MANUAL)

Las imágenes e ilustraciones utilizadas en este manual pueden diferir de la pantalla real.

Primeros pasos

Comprobación de los accesorios

Mando a distancia (1)*¹
Pilas tamaño AAA (2)
Cable de alimentación de CA (1)
Adaptador de CA (1)
Sujeción para cables (3)
Soporte de sobremesa (1)*²
Tornillos de fijación para el soporte de sobremesa (M5 × 20) (2)
Instrucciones de funcionamiento (este manual) y otros documentos
Accesorios del adaptador de montaje en pared

1. *Consulte el nombre del modelo impreso en el mando a distancia.
2. *Es necesario montar el soporte de sobremesa. Consulte el folleto del soporte de sobremesa suministrado para montarlo.

Inserción de las pilas en el mando a distancia

1. Retire la lámina de protección.
2. Empuje y deslice la cubierta para abrirla.

Directrices para el mando a distancia

• Apunte con el mando a distancia directamente al sensor de infrarrojos situado en el televisor.
• Asegúrese de que no haya objetos bloqueando el camino entre el mando a distancia y el sensor de infrarrojos del televisor.

• Las lámparas fluorescentes pueden interferir con el mando a distancia; pruebe a apagarlas.
• Si tiene problemas con el mando a distancia, vuelva a insertar o sustituya las pilas y asegúrese de que estén correctamente insertadas.

Antes de configurar su TV

Algunos modelos de TV se empaquetan con un soporte de mesa independiente para que pueda montar su TV en la pared de inmediato. Consulte "Instalación del TV en la pared" si desea montar el TV en la pared. Si no va a montar el TV en la pared, tendrá que colocar el soporte de mesa. Necesitará un destornillador Phillips (no incluido) y los tornillos incluidos para completar la tarea. Busque el folleto de instrucciones del soporte de mesa incluido.
Asegúrese de tener en cuenta lo siguiente al configurar su TV:

• Desconecte todos los cables cuando transporte el TV.
• Transporte el TV con el número adecuado de personas; los TV de mayor tamaño requieren dos o más personas.
• La colocación correcta de las manos al transportar el TV es muy importante para la seguridad y para evitar daños.

• Asegúrese de que su TV tenga una ventilación adecuada.
• Para obtener la mejor calidad de imagen, no exponga la pantalla a la iluminación directa ni a la luz solar.
• Evite instalar el TV en una habitación con materiales reflectantes en la pared y el suelo.
• Evite mover el TV de un área fría a un área cálida. Los cambios bruscos de temperatura ambiente pueden provocar condensación de humedad. Esto puede provocar que el TV muestre una imagen deficiente o un color deficiente. Si esto ocurre, deje que la humedad se evapore por completo antes de encender el TV.
• Asegúrese de que no haya objetos delante del TV.


Colocación del soporte de mesa

Consulte el folleto del soporte de mesa incluido para una correcta colocación.

• No ejerza presión sobre el panel LCD ni sobre el marco que rodea la pantalla.
• Tenga cuidado de no pellizcarse las manos ni el cable de alimentación de CA cuando instale el televisor en el soporte de mesa.

1. Coloque el soporte de mesa en el TV.

2. Fije el TV al soporte de mesa con los tornillos incluidos.


• Si utiliza un destornillador eléctrico, ajuste el par a aproximadamente 1,5 N·m {15 kgf·cm}.

Extracción del soporte de mesa del TV
Para quitar el soporte de mesa del TV, retire los tornillos fijados en el paso 2.

• No quite el soporte de mesa por ningún otro motivo que no sea para instalar los accesorios correspondientes en el TV.
• Al quitar el soporte de mesa del TV, coloque la pantalla boca abajo sobre una superficie de trabajo estable que sea más grande que el TV.
• Para evitar dañar la superficie de la pantalla LCD, asegúrese de colocar un paño suave sobre la superficie de trabajo.
• Asegúrese de que el TV esté en posición vertical antes de encenderlo. Para evitar una uniformidad de imagen desigual, no encienda el TV con el panel LCD boca abajo.
• Al volver a colocar el soporte de mesa, asegúrese de fijar los tornillos (retirados anteriormente) en los orificios originales de la parte posterior del TV.

Agrupación del adaptador de CA

• Puede agrupar el adaptador de CA como un paso opcional. No lo agrupe por ningún otro motivo que no sea para montar el TV en la pared.
• Asegúrese de que la etiqueta esté orientada hacia afuera al agrupar el adaptador de CA.


Conexión del TV

• Utilice un conector de cable de antena de no más de 14 mm de grosor.
• Al conectar el cable al cable/antena, apriete solo con los dedos, apretar demasiado la conexión puede dañar el TV.
• Antes de mover el TV, desconecte todos los cables conectados al TV para evitar que se dañe al moverlo.
• Utilice un conector de cable HDMI de 12 mm (grosor) × 21 mm (ancho).
• Para obtener más información sobre las conexiones, consulte el i-Manual.

Se muestra con un decodificador con conexión HDMI

Recomendación para un conector tipo F
La proyección del cable interior desde la parte de conexión debe ser inferior a 1,5 mm.

(Dibujo de referencia para un conector tipo F)

Se muestra con un decodificador con conexión COMPONENTES

Sistema de cable o sistema de antena VHF/UHF

Se muestra con un dispositivo MHL con conexión MHL

El TV carga simultáneamente el dispositivo conectado compatible con MHL mientras reproduce archivos de fotos/música/vídeo. Puede utilizar el mando a distancia del TV para controlar el dispositivo compatible con MHL conectado.

• Si Cambio automático de entrada (MHL) está ajustado en Activado, el TV cambia automáticamente a HDMI IN 1/MHL desde otra entrada cuando se conecta un dispositivo compatible con MHL a la toma HDMI IN 1/MHL. La disponibilidad de Cambio automático de entrada (MHL) depende de si el dispositivo compatible con MHL puede admitir esta función.
• Si Cargar MHL durante el apagado está ajustado en Activado, puede seguir cargando el dispositivo compatible con MHL incluso cuando el TV está en modo de espera.

Se muestra con conexión básica HD BRAVIA^® Sync™

1. * Significa un dispositivo compatible con BRAVIA Sync.
2. * La conexión óptica solo es necesaria para los receptores A/V que no admiten ARC (canal de retorno de audio). Ajuste la configuración del altavoz en salida de audio, pulse HOME y, a continuación, seleccione Ajustes > Sonido > Altavoces > Sistema de audio.
   Ajuste la configuración de HDMI CEC en el TV y el receptor AV para permitir el control de audio del sistema para las conexiones ARC.

Se muestra con conexión básica HD con sistema de cine en casa

* La conexión óptica solo es necesaria para el sistema de cine en casa que no admite ARC (canal de retorno de audio) al conectarse con HDMI. Ajuste la configuración del altavoz en salida de audio, pulse HOME y, a continuación, seleccione Ajustes > Sonido > Altavoces > Sistema de audio.
Ajuste la configuración de HDMI CEC en el TV y el receptor AV para permitir el control de audio del sistema para las conexiones ARC.

Se muestra con conexión básica HD con sistema de cine en casa

* La conexión óptica solo es necesaria para el sistema de cine en casa que no admite ARC (canal de retorno de audio) al conectarse con HDMI. Ajuste la configuración del altavoz en salida de audio, pulse HOME y, a continuación, seleccione Ajustes > Sonido > Altavoces > Sistema de audio.
Ajuste la configuración de HDMI CEC en el TV y el receptor AV para permitir el control de audio del sistema para las conexiones ARC.

Se muestra con conexión de PC con VCR/DVD SD

* DVI no admite señales de audio. Conecte la salida de audio del PC a los altavoces del PC o a un receptor A/V para escuchar el sonido del PC.

Fijación del TV

Sony recomienda encarecidamente tomar medidas para evitar que el TV se vuelque. Los TV no asegurados pueden volcar y provocar daños materiales, lesiones corporales graves o incluso la muerte.

Cómo evitar que el TV se vuelque

• Fije el TV a una pared o soporte.
• No permita que los niños jueguen o se suban a los muebles y televisores.
• Evite colocar o colgar objetos en el TV.
• No instale nunca el TV en:
  • superficies resbaladizas, inestables o irregulares.
  • muebles que se puedan utilizar fácilmente como escalones, como una cómoda.
• Instale el TV donde no se pueda tirar, empujar o derribar.
• Pase todos los cables de alimentación de CA y los cables de conexión de forma que no sean accesibles para los niños curiosos.

Medidas recomendadas para fijar el TV
Tenga en cuenta las siguientes medidas al fijar el TV a un soporte (no incluido).

1. Fije el soporte para el TV.
   Asegúrese de que el soporte pueda soportar adecuadamente el peso del TV. Utilice dos escuadras (no incluidas) para fijar el soporte. Para cada escuadra, utilice el hardware adecuado para:
   • Fije un lado de la escuadra al montante de la pared.
   • Fije el otro lado al soporte.

2. Fije el TV al soporte.
   Utilice el hardware opcional que se indica a continuación (no incluido):
   • Tornillo de máquina M6 (atornillado en la cubierta posterior del TV)
   • Un tornillo o similar (fíjelo al soporte)
   • Cuerda o cadena (lo suficientemente fuerte como para soportar el peso del TV). Asegúrese de que no haya holgura excesiva en la cuerda o cadena.

     La longitud del tornillo de máquina M6 varía en función del diámetro de la cuerda o la cadena. Consulte la ilustración siguiente.

3. Ancle el TV a la pared utilizando pernos, anclajes de pared y cadena (o cuerda).
   Pernos de anclaje (M6) (no incluidos)


   • Su TV se envía con tornillos fijados en la parte posterior del TV, según el modelo de TV. (Están fijados en los orificios de los tornillos para el montaje en la pared). Asegúrese de quitar los dos tornillos superiores antes de anclar el TV a una pared.
   • La fijación del TV al soporte sin fijar el TV y el soporte a la pared proporciona una protección mínima contra el vuelco del TV. Para una mayor protección, asegúrese de seguir las tres medidas recomendadas.

Agrupación de los cables

• No agrupe el cable de alimentación de CA junto con otros cables.


Conexión del TV a Internet

Cuando conecte este TV a Internet, podrá disfrutar de múltiples funciones. Para obtener más información sobre las funciones, consulte el i-Manual.

• Necesitará contratar a un proveedor de servicios de Internet para conectarse a Internet.

Preparación de una red cableada

• Para las conexiones LAN, utilice un cable de categoría 7 (no incluido).

Preparación de una conexión Wi-Fi
El dispositivo Wi-Fi integrado le permite acceder a Internet y a su red doméstica. Con esta función, puede conectarse a una red inalámbrica y disfrutar de las ventajas de la conexión en red en un entorno sin cables. Antes de configurar la función Wi-Fi del TV, asegúrese de configurar un router inalámbrico (punto de acceso).

Ejecución de la configuración inicial

1. Complete las conexiones de cable antes de continuar con la configuración inicial.
   Conecte el cable de alimentación de CA al adaptador de CA y enchufe el cable de CC en el terminal DC IN 19,5 V. A continuación, conecte el adaptador de CA a la toma de corriente más cercana.

   • Mientras sujeta el TV, enchufe el enchufe de CC del adaptador de CA en el terminal DC IN 19,5 V del TV hasta que sienta un clic de bloqueo.
2. Pulse en el TV.
   El indicador LED se iluminará en verde. Cuando encienda el TV por primera vez, aparecerá el menú Idioma en la pantalla.
3. Pulse para seleccionar un elemento y, a continuación, pulse .
   Siga las instrucciones que aparecen en la pantalla.

4. Configure la conexión a Internet seleccionando Wi-Fi o LAN cableada. Si no va a utilizar las funciones de red del TV, o para configurar más tarde, seleccione Omitir (Skip).

   • El TV detectará y configurará automáticamente la red cuando se realice una conexión cableada antes de la configuración inicial.
   • Para los clientes que necesiten configurar su conexión de red con una dirección IP estática o un servidor proxy, seleccione Omitir (Skip). Después de completar la configuración inicial, pulse HOME y, a continuación, seleccione Ajustes > Red > Configuración de red > Configurar conexión de red > Experto.
   • Si utiliza la seguridad WEP, seleccione Wi-Fi > Conectar por lista de exploración. A continuación, seleccione el nombre de red (SSID) al que desea conectarse. Si no encuentra el nombre de red necesario, seleccione [Entrada manual] y pulse para introducir el nombre de red.
   • Para realizar la Configuración de red más tarde, pulse HOME y, a continuación, seleccione Ajustes > Red > Configuración de red.
   • El TV buscará automáticamente una actualización de software después de configurar la red e intentará detectar automáticamente su región.
5. Busque canales disponibles utilizando el sintonizador integrado del TV seleccionando Sintonizador integrado > Automático (Auto). Si va a utilizar un decodificador de cable o un receptor de satélite y no desea utilizar el sintonizador integrado del TV, seleccione Decodificador (Set Top Box). Si no desea utilizar el sintonizador integrado del TV ni un decodificador, seleccione Omitir (Skip).

Ver la televisión

1. Encienda el televisor.
   Pulse en el televisor o POWER en el mando a distancia para encender el televisor.

2. Seleccione un canal de TV o una entrada.


Para seleccionar canales digitales
Use 0-9 y . Por ejemplo, para introducir el canal 2.1:
Pulse , y , a continuación, pulse .

Uso del mando a distancia

Botones de uso frecuente

1. Botones de color
   Cuando los botones de color están disponibles, aparece una guía de funcionamiento en la pantalla.
2. DISPLAY
   Muestra el número de canal, los detalles del programa y el reloj.
3. GUIDE
   Muestra la guía de programas digital.
   (Solo para una señal de antena y la disponibilidad depende de su modelo de TV/región/país)
4. SUBTITLE/CC
   Puede activar/desactivar los subtítulos opcionales/subtítulos.

Uso de su televisor BRAVIA

Descubrir los contenidos que le gustan (Discover)

Puede utilizar Discover para buscar contenido (como programas de televisión, contenido de Internet, etc.). El contenido que aparece en Discover varía en función de su modelo de televisor/región/país.

1. Pulse DISCOVER.

2. Pulse para seleccionar la categoría deseada.

3. Pulse para seleccionar el elemento deseado y, a continuación, pulse .
   Se muestra el contenido seleccionado.

Disfrutar de las redes sociales mientras ve la televisión (Social Viewing)

Social Viewing ofrece las ventajas de las redes sociales a su experiencia de visualización de la televisión. Pulse SOCIAL VIEW para disfrutar charlando con amigos mientras ve la televisión. Las funciones disponibles en Social Viewing pueden variar en función de su modelo de televisor/región/país. Necesitará una conexión a Internet de banda ancha. Para obtener más información, consulte "Conexión del televisor a Internet".
A continuación, vaya a Network Setup y siga las instrucciones que aparecen en pantalla para conectar el televisor a Internet.

• Es posible que tenga que actualizar el software del televisor para utilizar esta función. Pulse HOME, seleccione Help > Customer Support > Software Update.

Seleccionar varios contenidos y herramientas (menú Inicio)

Seleccione la categoría deseada en la parte superior del menú Inicio. Puede reproducir contenido seleccionando su miniatura en una subcategoría. También puede utilizar funciones (como el cambio de configuración) seleccionando su icono.

1. Pulse HOME.

2. Pulse para seleccionar la categoría deseada y, a continuación, pulse .

3. Pulse y, a continuación, pulse para seleccionar la subcategoría deseada.
   Cuando el cursor se mueve más allá del borde izquierdo/derecho de la subcategoría, se muestra la siguiente subcategoría (si hay más de una subcategoría).

4. Seleccione la miniatura del contenido deseado.
   Se reproduce el contenido.

Selección de varios contenidos
Las categorías están disponibles en función de su modelo de televisor/región/país.

Channel	Puede ver la lista de contenido de difusión digital y las miniaturas de las emisiones en directo y futuras. También puede cambiar el sistema de emisión mediante Channel List en la parte inferior del menú Inicio.
Movies	Puede ver películas de proveedores de servicios de películas en línea, dispositivos USB conectados o su red doméstica.
Album	Puede ver fotos de proveedores de servicios en línea, dispositivos USB conectados o su red doméstica.
Music	Puede reproducir contenido de música de proveedores de servicios de música en línea, dispositivos USB conectados o su red doméstica.
Apps	Puede iniciar aplicaciones. Se muestran las miniaturas de las aplicaciones destacadas (Featured) y sus aplicaciones favoritas (My Apps). Para ver todas las aplicaciones, seleccione All Apps en la parte inferior del menú Inicio.

Selección de una herramienta
Las herramientas están disponibles en función de su modelo de televisor/región/país.

Search	Puede introducir una palabra clave para buscar contenido. También puede seleccionar palabras clave buscadas en el pasado.
Inputs	Puede seleccionar un dispositivo de entrada conectado al televisor.
Media Server	Puede seleccionar un servidor multimedia (por ejemplo, unidad flash USB, red doméstica) para explorar su contenido mediante el explorador de medios.
Settings	Puede cambiar la configuración del televisor (por ejemplo, Imagen y pantalla, Sonido, Canal).
Help	Puede ver información sobre autodiagnósticos y asistencia al cliente. También puede acceder al i-Manual.
Network Status	Puede ver el estado de la conexión de red.

Búsqueda de instrucciones en el manual electrónico (i-Manual)

Las instrucciones de funcionamiento están integradas en su televisor BRAVIA y se pueden mostrar en la pantalla.
Para obtener más información sobre las funciones de su televisor, acceda a su i-Manual con solo tocar un botón.

1. Pulse i-MANUAL.

2. Seleccione un elemento.
   1. Pulse para seleccionar un elemento.

   2. Pulse para seleccionar un elemento y, a continuación, pulse .

      * Si aparece una marca de flecha, pulse repetidamente para mostrar más elementos.
      Aparece la página del elemento seleccionado.


• Puede avanzar por las páginas mediante . Pulse RETURN para volver a la página anterior.

Guardar las páginas visitadas con frecuencia (Marcador)
Puede guardar las páginas visitadas con frecuencia para acceder a ellas fácilmente en cualquier momento.

• Para guardar una página
  Cuando se muestre la página que desea marcar, pulse el botón rojo del mando a distancia.

• Para acceder a la página marcada
  Cuando se muestre el i-Manual, pulse el botón azul del mando a distancia para mostrar la lista de marcadores. Pulse para seleccionar el elemento deseado y, a continuación, pulse .


  • Para volver a la pantalla anterior, pulse RETURN.
• Para quitar un marcador
  Cuando se muestre la página marcada, pulse el botón rojo del mando a distancia.

Resolución de problemas

Cuando el indicador LED parpadea en rojo, cuente cuántas veces parpadea (el intervalo de tiempo es de tres segundos).
Si el indicador LED parpadea en rojo, reinicie el televisor desconectando el cable de alimentación de CA del televisor durante dos minutos y, a continuación, encienda el televisor.
Si el problema persiste, póngase en contacto con el servicio de atención al cliente de Sony (información proporcionada en la portada) con el número de veces que el indicador LED parpadea en rojo (el intervalo de tiempo es de tres segundos). Pulse en el televisor para apagarlo, desconecte el cable de alimentación de CA y póngase en contacto con el servicio de atención al cliente de Sony.

Cuando el indicador LED no parpadea, compruebe los elementos de la siguiente manera.
También puede consultar "Resolución de problemas" en el i-Manual o realizar un autodiagnóstico seleccionando Help > Customer Support > Self Diagnostics. Si el problema persiste, póngase en contacto con el servicio de atención al cliente de Sony (información proporcionada en la portada).

Condition	Explanation/Solution
No hay imagen (la pantalla está oscura) ni sonido.	Compruebe la conexión del cable/antena. Conecte el televisor a la alimentación de CA y pulse en el televisor o POWER en el mando a distancia.
Algunos programas no se pueden sintonizar.	Compruebe la antena.
El mando a distancia no funciona.	Sustituya las pilas. Es posible que el televisor esté en modo SYNC. Pulse SYNC MENU, seleccione TV Control y, a continuación, seleccione Home (Menu) u Options para controlar el televisor.
Se ha olvidado la contraseña de Parental Lock.	Introduzca 4357 para el código PIN. (El código PIN 4357 siempre se acepta).
El televisor y sus alrededores se calientan.	Cuando el televisor se utiliza durante un período de tiempo prolongado, el televisor y sus alrededores pueden calentarse al tacto. Esto no es un mal funcionamiento del televisor.
Cómo restablecer el televisor a la configuración de fábrica	Encienda el televisor. Mientras mantiene pulsado en el mando a distancia, pulse en el televisor. (El televisor se apagará y se volverá a encender). Suelte . El restablecimiento borrará todos los ajustes personalizados, incluido el ajuste Parental Lock. Por motivos de seguridad, asegúrese de eliminar toda la información personal y de la cuenta antes de desechar, vender o pasar su televisor a otra persona: desvinculando/anulando el registro, cerrando la sesión y desactivando todos los servicios de red, así como restableciendo el televisor a la configuración de fábrica.
Audio o vídeo congelado, una pantalla en blanco o el televisor no responde a los botones del televisor o del mando a distancia.	Realice un restablecimiento sencillo del televisor desenchufando el cable de alimentación de CA durante dos minutos y, a continuación, enchúfelo de nuevo.
Los botones y HOME no se encuentran en el televisor.	Consulte la siguiente ilustración para ver la ubicación de los botones en el televisor. Parte trasera del televisor

Cómo cuidar su televisor BRAVIA

La seguridad es muy importante. Lea y siga la documentación de seguridad (folleto de seguridad) que se proporciona por separado.
Desenchufe el televisor y otros equipos conectados de la toma de corriente antes de empezar a limpiar el televisor.

• Limpie la pantalla LCD suavemente con un paño suave.

• Las manchas difíciles se pueden quitar con un paño ligeramente humedecido con una solución de jabón suave y agua tibia.
• Si utiliza un paño tratado químicamente, siga las instrucciones que se proporcionan en el paquete.
• Nunca rocíe agua o detergente directamente sobre el televisor. Puede gotear hasta la parte inferior de la pantalla o las partes exteriores y entrar en el televisor, y puede causar daños en el televisor.

• Nunca utilice disolventes fuertes como diluyentes, alcohol o bencina para la limpieza.
• No enchufe el televisor en la toma de corriente hasta que la humedad de la limpieza se haya evaporado.

El televisor también debe colocarse sobre una superficie estable para evitar que se caiga. Si tiene niños pequeños o mascotas en casa, compruebe regularmente que el televisor esté bien sujeto.

Especificaciones

Sistema
Sistema de televisión		NTSC: estándar de televisión americano ATSC (8VSB terrestre): 8VSB compatible con ATSC QAM en cable: ANSI/SCTE 07 2000 (no incluye la funcionalidad CableCARD)
Cobertura de canales		Terrestre analógica: 2 - 69/Terrestre digital: 2 - 69 Cable analógico: 1 - 135/Cable digital: 1 - 135
Sistema de panel		Panel LCD (pantalla de cristal líquido), retroiluminación LED
Salida de altavoz		8 W + 8 W
Tecnología inalámbrica		Protocolo IEEE802.11a/b/g/n
Conectores de entrada/salida
CABLE/ANTENA		Terminal externo de 75 ohmios para entradas de RF
VIDEO IN 1		Entrada de vídeo/audio (conectores fono)
COMPONENT IN VIDEO IN 2		YPBPR (vídeo por componentes): 1080p (60 Hz), 1080i (60 Hz), 720p (60 Hz), 480p, 480i Entrada de audio (conectores fono) Entrada de vídeo (pines fono comunes con la entrada Y)
HDMI IN 1/2/3/4		Vídeo: 1080p (30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i, formatos de PC Audio: PCM lineal de 5.1 canales: 32, 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital ARC (canal de retorno de audio) (solo HDMI IN 2)
MHL (común con HDMI IN 1)		Vídeo: 1080p (30 Hz), 1080/24p, 1080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, 480i Audio: PCM lineal de 5.1 canales: 32, 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital
AUDIO OUT/		Salida de audio (miniconector estéreo) Toma de auriculares (admite la salida de subwoofer)
DIGITAL AUDIO OUT (OPTICAL)		Toma óptica digital (PCM lineal de dos canales, Dolby Digital)
LAN		Conector 10BASE-T/100BASE-TX (la velocidad de conexión puede variar en función del entorno de red. No se garantiza la velocidad de comunicación ni la calidad de la comunicación 10BASE-T/100BASE-TX para este televisor).
USB/DLNA		Consulte el i-Manual para ver los formatos compatibles.
		Entrada del adaptador de CA (CC 19,5 V)
Otros
Accesorios suministrados		Consulte "Comprobación de los accesorios".
Accesorios opcionales		Unidad de cámara y micrófono: CMU-BR200/CMU-BR100 Subwoofer inalámbrico: SWF-BR100 Cable MHL: DLC-MB10/DLC-MB20/DLC-MC20
Temperatura de funcionamiento		32 ºF – 104 ºF (0 ºC – 40 ºC)
Nombre del modelo KDL-		48W600B 48W590B	48W580B
Alimentación y otros
Requisitos de alimentación		19,5 V CC con adaptador de CA Clasificación: entrada de 110 V - 240 V CA, 50/60 Hz (EE. UU./Canadá 120 V CA, 60 Hz)
Consumo de energía	en uso	75 W
	en espera	Menos de 0,4 W con 120 V CA y menos de 0,5 W con 240 V CA
Tamaño de pantalla* (pulgadas medidas en diagonal)		47,6 pulgadas (clase 48)
Resolución de pantalla		1920 puntos (horizontal) × 1080 líneas (vertical)
Dimensiones*	con soporte (mm) (pulgadas)	1086 × 675 × 181 42 7/8 × 26 5/8 × 7 1/4	1086 × 674 × 196 42 7/8 × 26 5/8 × 7 3/4
	sin soporte (mm) (pulgadas)	1086 × 646 × 90 42 7/8 × 25 1/2 × 3 5/8
	patrón de orificios de montaje en pared (mm)	300 × 200
	tamaño del tornillo de montaje en pared (mm)	M6 (longitud: consulte el diagrama siguiente)
Masa*	con soporte (kg)/(lb.)	10,3/22,7	10,2/22,5
	sin soporte (kg)/(lb.)	9,9/21,9	9,9/21,9
Nombre del modelo KDL-		40W600B 40W590B	40W580B
Alimentación y otros
Requisitos de alimentación		19,5 V CC con adaptador de CA Clasificación: entrada de 110 V -240 V CA, 50/60 Hz (EE. UU./Canadá 120 V CA, 60 Hz)
Consumo de energía	en uso	75 W
	en espera	Menos de 0,4 W con 120 V CA y menos de 0,5 W con 240 V CA
Tamaño de pantalla* (pulgadas medidas en diagonal)		40 pulgadas
Resolución de pantalla		1920 puntos (horizontal) × 1080 líneas (vertical)
Dimensiones*	con soporte (mm) (pulgadas)	926 × 584 × 162 36 1/2 × 23 × 6 1/2	926 × 584 × 175 36 1/2 × 23 × 7
	sin soporte (mm) (pulgadas)	926 × 556 × 89 36 1/2 × 22 × 3 5/8
	patrón de orificios de montaje en pared (mm)	300 × 200
	tamaño del tornillo de montaje en pared (mm)	M6 (longitud: consulte el diagrama siguiente)
Masa*	con soporte (kg)/(lb.)	7,9/17,5	7,8/17,2
	sin soporte (kg)/(lb.)	7,4/16,3	7,4/16,3

* El tamaño de la pantalla, las dimensiones y la masa son valores aproximados.

• La disponibilidad de los accesorios opcionales depende de los países, la región, el modelo de televisor y el stock.
• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Este televisor incorpora MHL 2.

Instalación del televisor en la pared

Para los clientes
Se requiere experiencia suficiente para instalar este producto. Asegúrese de subcontratar la instalación a distribuidores de Sony o contratistas autorizados y preste especial atención a la seguridad durante la instalación. Sony no se hace responsable de los daños o lesiones causados por una manipulación o instalación incorrectas, o por la instalación de cualquier otro producto que no sea el especificado. Sus derechos legales (si los hubiera) no se ven afectados.
Para los distribuidores y contratistas de Sony
Se requiere experiencia suficiente para instalar este producto. Asegúrese de leer detenidamente este manual de instrucciones para realizar el trabajo de instalación de forma segura. Sony no se hace responsable de los daños o lesiones causados por una manipulación o instalación incorrectas.

Su televisor se puede montar en una pared utilizando un adaptador de montaje en pared (suministrado con el televisor) sacado de la caja tal como está empaquetado. Si el soporte de sobremesa está conectado al televisor, es posible que sea necesario retirar el soporte de sobremesa del televisor; consulte "Extracción del soporte de sobremesa del televisor". Prepare el televisor para el adaptador de montaje en pared antes de realizar las conexiones de los cables.
Por motivos de seguridad y protección del producto, Sony recomienda encarecidamente que utilice el adaptador de montaje en pared (suministrado con el televisor) diseñado para su televisor y que la instalación la realice un distribuidor de Sony o un contratista autorizado.

• Siga las instrucciones proporcionadas en este manual para instalar el adaptador de montaje en pared. Se requiere experiencia suficiente para instalar este televisor, especialmente para determinar la resistencia de la pared para soportar el peso del televisor.
• Asegúrese de utilizar los tornillos suministrados con el adaptador de montaje en pared al fijar el gancho de montaje al televisor.
  Los tornillos suministrados están diseñados como se indica en la ilustración cuando se miden desde la superficie de fijación del gancho de montaje.
  El diámetro y la longitud de los tornillos difieren según el modelo de adaptador de montaje en pared. El uso de tornillos distintos de los suministrados puede provocar daños internos en el televisor o provocar su caída, etc.

• Asegúrese de guardar los tornillos no utilizados y el soporte de sobremesa en un lugar seguro hasta que esté listo para fijar el soporte de sobremesa. Mantenga los tornillos fuera del alcance de los niños pequeños.

• Lea el folleto de seguridad suministrado para obtener información de seguridad adicional.
• Consulte "Información de seguridad" y "Precaución" en ADAPTADOR DE MONTAJE EN PARED antes de llevar a cabo la instalación del adaptador de montaje en pared.
• Coloque el televisor con la pantalla hacia abajo sobre una superficie plana y estable cubierta con un paño grueso y suave que sea más grande que el televisor, al fijar el gancho de montaje o al retirar el soporte de sobremesa del televisor para evitar dañar la superficie de la pantalla LCD.

Adaptador de montaje en pared

1. Prepare los elementos necesarios.
   Accesorios del adaptador de montaje en pared (suministrados)

2. Asegúrese de que la pared tenga espacio suficiente para el televisor y sea capaz de soportar un peso de al menos cuatro veces el del televisor.
   Consulte la siguiente tabla sobre la instalación del televisor en la pared. Consulte la página 31-32 (Especificaciones) para conocer el peso del televisor.


   Unidad: pulgadas (mm)
   Nombre del modelo KDL-	Dimensiones de la pantalla		Dimensión del centro de la pantalla	Longitud para el montaje
   48W600B, 48W590B, 48W580B	42 7/8 (1.086)	25 ½ (646)	2 ½ (61)	10 ¾ (273)	5 ¾ (144)
   40W600B, 40W590B, 40W580B	36 ½ (926)	22 (556)	21/32 (16)	10 7/8 (274)	5 ¾ (143)

   • Las cifras de la tabla pueden variar ligeramente según la instalación.
3. Haga una marca en la plantilla de papel que indique el centro de la pantalla de su televisor.

4. Pegue la plantilla de papel a la pared y taladre los orificios según la numeración de la plantilla de papel con un taladro eléctrico.

5. Retire la plantilla de papel de la pared.
6. Fije la base de montaje en pared a la pared correctamente con tornillos (8 mm de diámetro, no suministrados).

7. Fije las poleas al televisor con los tornillos suministrados . Fije los espaciadores a los orificios indicados por las marcas triangulares . A continuación, fije la banda con el tornillo suministrado .

8. Asegúrese de conectar y agrupar los cables antes de instalar el televisor en la pared.
9. Agrupe el adaptador de CA con los sujetacables (suministrados con el televisor). Asegúrese de que la etiqueta esté orientada hacia afuera al agrupar el adaptador de CA.

10. Instale el televisor en la pared. Confirme que las poleas estén firmemente encajadas en la base de montaje en pared . A continuación, fije la banda a la pared con un tornillo (5 mm de diámetro, no suministrado).


Dimensiones de las posiciones de los orificios en la pared
Pase la siguiente información a los contratistas autorizados si es necesario.
Utilice tornillos (8 mm de diámetro, no suministrados) para instalar la base de montaje en pared en la pared. Asegúrese de utilizar la plantilla de papel suministrada que muestra la posición real de la base de montaje en pared para facilitar la instalación.

Instalación del televisor contra una pared o en un área cerrada

Asegúrese de que su televisor tenga una ventilación adecuada. Deje suficiente espacio alrededor del televisor como se muestra en la ilustración.

Instalado con soporte

Instalado en la pared

Nunca instale el televisor de la siguiente manera:

• Una ventilación inadecuada puede provocar el sobrecalentamiento del televisor y puede dañarlo o provocar un incendio.

Información de seguridad

NOTA SOBRE EL ADAPTADOR DE CA

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.
Para evitar el riesgo de incendio o descarga, no coloque objetos llenos de líquidos, como jarrones, sobre el aparato.
No instale este equipo en un espacio confinado, como una estantería o una unidad similar.

• Asegúrese de que la toma de corriente de CA esté instalada cerca del equipo y sea fácilmente accesible.
• Asegúrese de utilizar el adaptador de CA y el cable de alimentación de CA suministrados. De lo contrario, podría causar un mal funcionamiento.
• Conecte el adaptador de CA a una toma de corriente de CA de fácil acceso.
• No enrolle el cable de alimentación de CA alrededor del adaptador de CA. El cable central puede cortarse y/o puede causar un mal funcionamiento del televisor.

• No toque el adaptador de CA con las manos mojadas.
• Si observa alguna anomalía en el adaptador de CA, desconéctelo inmediatamente de la toma de corriente de CA.
• El aparato no se desconecta de la fuente de CA mientras esté conectado a la toma de corriente de CA, incluso si el propio aparato se ha apagado.
• Como el adaptador de CA se calentará cuando se utilice durante mucho tiempo, puede sentir calor al tocarlo con la mano.

Adaptador para montaje en pared
La siguiente información muestra el manejo correcto del adaptador Wall-Mount. Asegúrese de leer esta información a fondo y utilizar el adaptador Wall-Mount correctamente.

A los clientes:
Asegúrese de observar las siguientes precauciones de seguridad para evitar lesiones graves por incendio, descarga eléctrica, vuelco del producto o caída del producto.

• Asegúrese de subcontratar la instalación a contratistas autorizados y mantenga a los niños pequeños alejados durante la instalación.
• Asegúrese de subcontratar el traslado o desmontaje del televisor a contratistas autorizados.
• No retire los tornillos, etc., después de montar el televisor.
• No realice alteraciones en las piezas del adaptador Wall-Mount.
• No monte ningún equipo que no sea el producto especificado.
• No aplique ninguna carga que no sea el televisor en el adaptador Wall-Mount.
• No se apoye ni se cuelgue del televisor.
• No manipule el televisor con fuerza excesiva durante la limpieza o el mantenimiento.

A los distribuidores y contratistas de Sony:
Las siguientes instrucciones son solo para los distribuidores y contratistas de SONY. Asegúrese de leer las precauciones de seguridad que se describen a continuación y preste especial atención a la seguridad durante la instalación, el mantenimiento y la comprobación de este producto.

• No instale el adaptador Wall-Mount en superficies de pared donde las esquinas o los lados del televisor sobresalgan de la superficie de la pared.

• No instale el televisor encima o debajo de un aire acondicionado.
• Asegúrese de instalar el adaptador Wall-Mount de forma segura a la pared siguiendo las instrucciones de este manual de instrucciones. Si alguno de los tornillos está flojo o se cae, el adaptador Wall-Mount puede caerse y causar lesiones o daños materiales.

• Asegúrese de utilizar los tornillos y las piezas de fijación suministrados correctamente siguiendo las instrucciones que se dan en este manual de instrucciones. Si utiliza elementos sustitutivos, el televisor puede caerse y causar lesiones corporales a alguien o daños al televisor.
• Asegúrese de montar el soporte correctamente siguiendo el procedimiento instruido que se explica en este manual de instrucciones.
• Asegúrese de apretar los tornillos de forma segura en la posición designada.
• Tenga cuidado de no someter el televisor a golpes durante la instalación.
• Asegúrese de instalar el televisor en una pared que sea perpendicular y plana.
• Después de la instalación correcta del televisor, asegure los cables correctamente.
• No permita que el cable de alimentación de CA o los cables de conexión se pellizquen, ya que los conductores internos pueden quedar expuestos y causar un cortocircuito o una ruptura eléctrica.


Precaución

ADAPTADOR PARA MONTAJE EN PARED

• Si utiliza el televisor instalado en el adaptador Wall-Mount durante mucho tiempo, la pared detrás o encima del televisor puede decolorarse o el papel pintado puede despegarse, dependiendo del material de la pared.
• Si el adaptador Wall-Mount se retira después de instalarlo en la pared, los orificios de los tornillos permanecen.
• No utilice el adaptador Wall-Mount en un lugar donde esté sometido a vibraciones mecánicas.

Para evitar descargas eléctricas y la exposición de las cuchillas, no utilice este enchufe de CA con un cable de extensión, un receptáculo u otra toma de corriente a menos que las cuchillas puedan insertarse completamente.

• Utilice el televisor solo con CC 19,5 V
  (con adaptador de CA)

Ubicación de la etiqueta de identificación
Las etiquetas del número de modelo del televisor y la clasificación de la fuente de alimentación se encuentran en la parte posterior del televisor. Las etiquetas del número de modelo del adaptador de CA y el número de serie se encuentran en la parte inferior del adaptador de CA.

• Las instrucciones para "Instalar el televisor en la pared" se incluyen en este manual.
• Las ilustraciones del mando a distancia utilizadas en este manual son del RM-YD103 a menos que se indique lo contrario.
• Las ilustraciones utilizadas en este manual pueden diferir dependiendo de su modelo de televisor.
• Conserve este manual para futuras consultas.

Atención al cliente de Sony
EE. UU.:
http://www.sony.com/tvsupport
Canadá:
http://www.sony.ca/support
Estados Unidos 1.800.222.SONY
Canadá 1.877.899.SONY
No devuelva el producto a la tienda

Referencias

• Product Registration
• Sony Canada
• AntennaWeb - Antenna Signal Prediction
• Sony Televisions | OLED TVs & LED TVs
• Sony Canada
• http://www.sony.com/tvsupport
• Sony Canada

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Sony BRAVIA KDL-48W600B / KDL-48W590B / KDL-48W580B / KDL-40W600B

Idiomas disponibles
