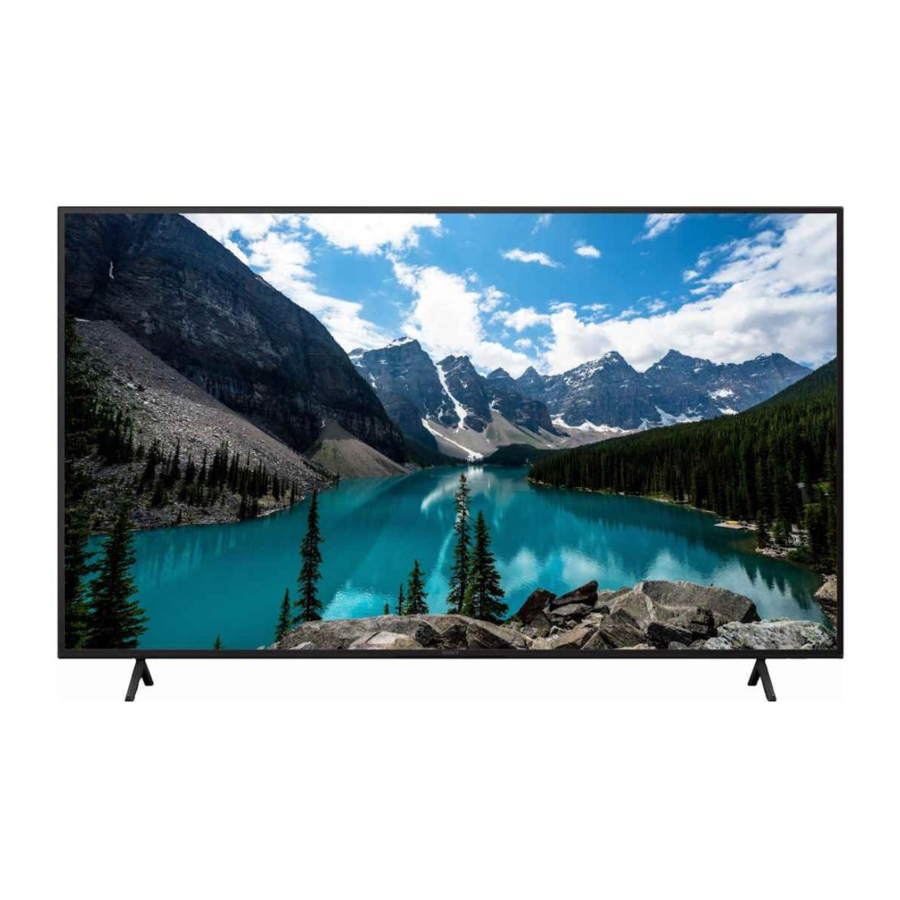

Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL нұсқаулығы

МОДЕЛЬДЕР ТІЗІМІ

ҚҰРАЛДАР МЕН ЖАБДЫҚТАР

1. ӘКЕЛУГЕ АРНАЛҒАН ЗАТТАРДЫҢ ТІЗІМІ

1. Бұрауыш (мысалы, #2 Phillips бұрауышы).
2. Мультиметр.
3. ESD білек баулары.
4. Металл шайба (жалпақ) немесе тиын - Артқы қақпақты алу үшін.
   Қалыңдығы: шамамен 1,5 мм
   Диаметрі: 20~25 мм (лентамен ораңыз (L=50 мм))
5. Сызғыш - Артқы қақпақты алу үшін.
   Пластик немесе металл сызғыш (металл сызғыш болған жағдайда, сызаттарды болдырмау үшін лентамен ораңыз (L=50 мм))
6. Қызмет көрсету нұсқаулығы

2. МІНДЕТТІ ЕМЕС ЖАБДЫҚТАР

1. Бұрауыш (мысалы, #0 Phillips бұрауышы).
2. Бос бұрандалар мен ұсақ заттарға арналған бөлшектер науасы.
3. Жарық шамы.
4. Қызмет көрсету нұсқаулығы

Беттік монтаждалған бөлшектер / қосқыш үшін
Ыстық ауа типіндегі дәнекерлеуіш қажет

ЖАРЫЛҒАН КӨРІНІС ЖӘНЕ 43" БӨЛШЕКТЕР ТІЗІМІ

АРТҚЫ ҚАҚПАҚ

1. Артқы және айнымалы ток қақпағынан бұранданы алыңыз. (Саны: 4)
   БҰРАНДА, +PSW M5X14


2. Төменгі ілмекті босатыңыз (Саны: 4)
   1. Бұғаттауды болдырмау үшін орталыққа ең жақын екі ілмекті бір уақытта ажыратыңыз.

   2. Екі ілмекті де табыңыз және ажырату үшін тиынды немесе кондукторды пайдаланыңыз.


   3. Ілмек орнын анықтауға көмектесу үшін айнаны пайдалануға болады.

   4. Тиынды таспаға ораңыз. (55мм x 25мм)

   5. Тиынның қалыңдығы шамамен 2 мм.
      Ескертпе: Ілмектердің орналасуы үшін келесі бетті қараңыз
      = Btm BC-Жақтау ілмегі


2. Төменгі ілмек орны.

3. Бұрыштық ілмекті босатыңыз (Саны: 2)

   1. Ілмекті босатқан кезде, Артқы қақпақтың бұрышын тартып, кондукторды салыңыз.

   2. Кондуктордың артқа тартылғанына көз жеткізіңіз.

   3. Кондукторды енгізген кезде жақтауда айналдырмаңыз.

      Ескертпе:
      1. Бұрыштық ілмекті босатуға арналған сызғыш немесе кондуктор.
      2. Сызғышты сызаттың алдын алу үшін таспамен ораңыз
         =BC-Артқы қақпақ ілмегі
4. Сол жақ ілмекті алыңыз. (Саны: 4)
   1. Қолмен Артқы қақпақты ұстаңыз және сызғышты немесе кондукторды пайдаланып Артқы қақпақ – Жақтау ілмегін ажыратыңыз

   2. Артқы қақпақты ажырату үшін сыртқа қарай бүгіңіз. Жиынтықты қолмен ұстаңыз.


Ескертпе:
Артқы шасси-Артқы қақпақ ілмегі
Артқы қақпақ-Жақтау ілмегі

5. Оң жақ ілмекті алыңыз. (Саны: 3)

   1. Бүйірлік ілмектерді ажыратыңыз

   2. Ілмектерді босату үшін Артқы қақпақты бүйірлік ұяның астынан тартыңыз

   3. Қалған бүйірлік ілмектерді ажыратуды жалғастырыңыз


Ескертпе:
Артқы шасси-Артқы қақпақ ілмегі
Артқы қақпақ-Жақтау ілмегі
SJB ілмегі

6. Жоғарғы қатардағы ілмектерді босатыңыз. (Саны: 4)

   1. Артқы қақпақты еңкейтіп, сол немесе оң жақтан жоғары қарай итеріңіз.
   2. Артқы қақпақты ортасынан көтеріңіз.

Ілмектердің орналасуы.

• Бөлшектерді бөлшектеу және құрастыру алдында теледидарды тұрақты, тегіс бетке төмен қаратып қойыңыз.
• және көлеңкелі бөліктер қауіпсіздік үшін маңызды. Тек көрсетілген бөлшек нөмірімен ауыстырыңыз.
• Бөлшектерде құпия ақпарат бар. Компоненттерді жөндеу және/немесе ауыстыру кезінде нұсқауларды қатаң сақтаңыз

\ (*) Бөлшектер күнделікті қызмет көрсету үшін сирек қажет болғандықтан қоймада сақталмайды. Осы компоненттерге тапсырыс бергенде кейбір кідірістер болуы мүмкін.
\ Осы бөлімде берілген сурет нақты жинақтардан сәл өзгеше болуы мүмкін.
\Бөлшектің жанындағы сілтеме нөмірі бөлшектеу ретін көрсетеді.
\Бөлшектеу алдында бұрандаларды алыңыз. Бөлшектеу алдында қосқыштарды ажыратыңыз

ЖИЫНТЫҚТЫҢ БӨЛШЕКТЕР ТІЗІМІ

СІЛТЕМЕ НӨМІРІ	БӨЛШЕК НӨМІРІ	СИПАТТАМАСЫ	ЕСКЕРТПЕЛЕР
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Конденсаторларды қоса алғанда, басылған схемалық плата
10	1-009-799-31	GL11B-СТАТИКАЛЫҚ КОНВЕРТЕР (ТД)	Ішкі қуат көзі
12	1-016-899-11	LCD ПАНЕЛІ (B43WQ1)	Сұйық кристалды дисплей

БАСҚА БӨЛШЕК

	1-012-952-21	C7L АЙНЫМАЛЫ ТОК ҚУАТ СЫМДАРЫНЫҢ ЖИЫНТЫҒЫ (EU)	CEI (Кабель)
	1-012-956-11	C7L АЙНЫМАЛЫ ТОК ҚУАТ СЫМДАРЫНЫҢ ЖИЫНТЫҒЫ (UK)	UKA (Кабель)

ҚОСҚЫШ

ЖАРЫЛЫП КӨРСЕТУ ЖӘНЕ 50" БӨЛШЕКТЕР ТІЗІМІ

АРТҚЫ ҚАҚПАҚ

1. Артқы және Айнымалы ток қақпағынан бұранданы алыңыз. (Саны: 4)
   БҰРАНДА, +PSW M5X14

2. Төменгі ілмекті босатыңыз (Саны: 6)
   1. Қайта құлыптауды болдырмау үшін орталыққа ең жақын екі ілмекті бір уақытта ажыратыңыз.

   2. Екі ілмекті де табыңыз және ажырату үшін тиын немесе арматураны пайдаланыңыз.


   3. Ілмек орнын табу үшін айнаны пайдалануға болады.

   4. Тиынды таспаға ораңыз. (55мм x 25мм)

   5. Тиынның қалыңдығы шамамен 2 мм.
      Ескертпе: Ілмектердің орналасқан жері үшін келесі бетті қараңыз
      = Btm BC-жақтау ілмегі


2. Төменгі ілмек орны.

3. Бұрыш ілмегін босатыңыз (Саны: 2)

   1. Ілмекті босатқан кезде Артқы қақпақтың бұрышын тартып, арматураны салыңыз.

   2. Арматураның артқа қарай тартылғанына көз жеткізіңіз.

   3. Арматураны салған кезде жақтауда айналдырмаңыз.

      Ескертпе:
      1. Бұрыш ілмегін босату үшін сызғыш немесе арматура.
      2. Сызғышты сызаттардың алдын алу үшін таспамен ораңыз
         =BC-Артқы қақпақ ілмегі

4. Сол жақ ілмекті алыңыз. (Саны: 5)
   1. Артқы қақпақты қолыңызбен ұстаңыз және сызғыш немесе арматураны пайдаланып Артқы қақпақ – Жақтау ілмегін ажыратыңыз

   2. Артқы қақпақты ажырату үшін сыртқа қарай бүгіңіз. Жиынтықты қолмен сүйеңіз.

      Ескертпе:
      Артқы шасси-Артқы қақпақ ілмегі
      Артқы қақпақ-Жақтау ілмегі


5. Оң жақ ілмекті алыңыз. (Саны: 4)
   1. Бүйірлік ілмектерді ажыратыңыз

   2. Ілмектерді босату үшін Артқы қақпақты бүйірлік ұяның астынан тартыңыз

   3. Қалған бүйірлік ілмектерді ажыратуды жалғастырыңыз

      Ескертпе:
      Артқы шасси-Артқы қақпақ ілмегі
      Артқы қақпақ-Жақтау ілмегі
      SJB ілмегі


6. Жоғарғы қатардағы ілмектерді босатыңыз. (Саны: 6)

   1. Артқы қақпақты еңкейтіп, сол немесе оң жақтан жоғары қарай итеріңіз.
   2. Артқы қақпақты ортасынан көтеріңіз.
      Ілмектің орналасуы.


• Теледидар жинағын бөлшектеу және бөлшектерді құрастыру алдында тұрақты, тегіс бетке төмен қаратып қойыңыз.
• және көлеңкеленген бөліктер қауіпсіздік үшін маңызды. Тек көрсетілген бөлшек нөмірімен ауыстырыңыз.
• Бөлшектерде құпия ақпарат бар. Компоненттер жөнделген және/немесе ауыстырылған кезде нұсқауларды қатаң сақтаңыз

\ (*) Бөлшектер күнделікті қызмет көрсету үшін сирек қажет болғандықтан қоймада жоқ. Бұл компоненттерге тапсырыс берген кезде біраз кідірістер болуы мүмкін.
\ Осы бөлімде берілген сурет нақты жинақтардан сәл өзгеше болуы мүмкін.
\ Бөлшектің жанындағы сілтеме нөмірі бөлшектеу ретін көрсетеді.
\ Бөлшектеу алдында бұрандаларды алыңыз. Бөлшектеу алдында қосқыштарды ажыратыңыз

ЖИНАҚ БӨЛШЕКТЕРІНІҢ ТІЗІМІ

СІЛТЕМЕ НӨМІРІ	БӨЛШЕК НӨМІРІ	СИПАТТАМАСЫ	ЕСКЕРТПЕЛЕР
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Басылған схемалық плата, оның ішінде конденсаторлар
10	1-010-536-41	GL16B-СТАТИКАЛЫҚ ТҮРЛЕНДІРГІШ (TV)	Ішкі қуат көзі
12	1-016-900-11	LCD PANEL(B50WQ1)	Сұйық кристалды дисплей

БАСҚА БӨЛШЕКТЕР

1-012-952-21	C7L AC POWER CORD SETS (EU)	CEI (Кабель)
1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (Кабель)

ҚОСҚЫШ

БӨЛШЕКТЕУ ЖӘНЕ АЛЫП ТАСТАУ ЕСКЕРТУІ 55"

АРТҚЫ ҚАҚПАҚ

1. Артқы және Айнымалы ток қақпағынан бұранданы алыңыз. (Саны: 5)
   БҰРАНДА, +PSW M5X14

2. Төменгі ілмекті босатыңыз (Саны: 6)
   1. Қайта құлыптауды болдырмау үшін орталыққа ең жақын екі ілмекті бір уақытта ажыратыңыз.

   2. Екі ілмекті де табыңыз және ажырату үшін тиын немесе арматураны пайдаланыңыз.


   3. Ілмек орнын табу үшін айнаны пайдалануға болады.

   4. Тиынды таспаға ораңыз. (55мм x 25мм)

   5. Тиынның қалыңдығы шамамен 2 мм.
      Ескертпе: Ілмектердің орналасқан жері үшін келесі бетті қараңыз
      = Btm BC-жақтау ілмегі


2. Төменгі ілмек орны.

3. Бұрыш ілмегін босатыңыз (Саны: 2)
   1. Ілмекті босатқан кезде Артқы қақпақтың бұрышын тартып, арматураны салыңыз.

   2. Арматураның артқа қарай тартылғанына көз жеткізіңіз.

   3. Арматураны салған кезде жақтауда айналдырмаңыз.

      Ескертпе:
      1. Бұрыш ілмегін босату үшін сызғыш немесе арматура.
      2. Сызғышты сызаттардың алдын алу үшін таспамен ораңыз
         =BC-Артқы қақпақ ілмегі

   4. Сол жақ ілмекті алыңыз. (Саны: 3)
      1. Артқы қақпақты қолыңызбен ұстаңыз және сызғыш немесе арматураны пайдаланып Артқы қақпақ – Жақтау ілмегін ажыратыңыз
      2. Артқы қақпақты ажырату үшін сыртқа қарай бүгіңіз. Жиынтықты қолмен сүйеңіз.
         Ескертпе:
         Артқы шасси-Артқы қақпақ ілмегі
         Артқы қақпақ-Жақтау ілмегі
   5. Оң жақ ілмекті алыңыз. (Саны: 3)

      1. Бүйірлік ілмектерді ажыратыңыз

      2. Ілмектерді босату үшін Артқы қақпақты бүйірлік ұяның астынан тартыңыз

      3. Қалған бүйірлік ілмектерді ажыратуды жалғастырыңыз

         Ескертпе:
         Артқы шасси-Артқы қақпақ ілмегі
         Артқы қақпақ-Жақтау ілмегі
         SJB ілмегі
   6. Жоғарғы қатардағы ілмектерді босатыңыз. (Саны: 6)

      1. Артқы қақпақты еңкейтіп, сол немесе оң жақтан жоғары қарай итеріңіз.
      2. Артқы қақпақты ортасынан көтеріңіз.
         Ілмектің орналасуы.


   ЖАРЫЛЫП КӨРСЕТУ ЖӘНЕ 55" БӨЛШЕКТЕР ТІЗІМІ

   • Бөлшектерді бөлшектеу және құрастыру алдында теледидарды тұрақты, тегіс бетке төмен қаратып қойыңыз.
   • және көлеңкелі бөліктер қауіпсіздік үшін маңызды. Тек көрсетілген бөлік нөмірімен ауыстырыңыз.
   • Бөлшектерде құпия ақпарат бар. Компоненттерді жөндеу және/немесе ауыстыру кезінде нұсқауларды қатаң сақтаңыз

   \ (*) Бөлшектер әдеттегі қызмет көрсету үшін сирек қажет болғандықтан қоймада жоқ. Бұл компоненттерге тапсырыс бергенде, кейбір кідірістерді күту керек.
   \ Осы бөлімде берілген сурет нақты жинақтардан аздап өзгеше болуы мүмкін.
   \ Бөлшектің жанындағы сілтеме нөмірі бөлшектеу ретін көрсетеді.
   \ Бөлшектеу алдында бұрандаларды алыңыз. Бөлшектеу алдында қосқыштарды ажыратыңыз


   ЖИЫНТЫҚ БӨЛШЕКТЕР ТІЗІМІ

   СІЛТ. НӨМІРІ	БӨЛШЕК НӨМІРІ	СИПАТТАМАСЫ	ЕСКЕРТПЕЛЕР
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Конденсаторларды қоса алғанда, басып шығарылған схемалық плата
   12	1-004-422-22	GL01B-СТАТИКАЛЫҚ КОНВЕРТЕР (ТД)	Ішкі қуат көзі
   14	1-016-901-11	LCD ПАНЕЛІ(B55WQ1)	Сұйық кристалды дисплей

   БАСҚА БӨЛШЕКТЕР

   1-844-936-12	Айнымалы ток КІРІС КӘБЕЛІ	EU (2 бөліктен тұратын түрі) [ТД жағы]
   1-002-007-11	C17 AC CORD SET(SWISS)	EU (2 бөліктен тұратын түрі) [Айнымалы ток ашасы жағы, Швейцария] (Кабель)
   1-912-832-11	POWER-SUPPLY CORD SET(EU)	EU (2 бөліктен тұратын түрі) [Айнымалы ток ашасы жағы, Еуропа] (Кабель)
   1-912-983-12	POWER-SUPPLY CORD (CONN.)	UKA (1 бөліктен тұратын түрі)

   ҚОСҚЫШ


   СІЛТ. НӨМІРІ	БӨЛШЕК НӨМІРІ	СИПАТТАМАСЫ	REMARKS
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-501-33	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   65" БӨЛШЕКТЕУ ЖӘНЕ АЛЫП ТАСТАУ ЕСКЕРТУІ

   АРТҚЫ ҚАҚПАҚ

   1. Артқы және айнымалы ток қақпағынан бұранданы алыңыз. (Саны: 5)
      БҰРАНДА, +PSW M5X14

   2. Төменгі ілмекті босатыңыз (Саны: 8)
      1. Қайта құлыптауды болдырмау үшін ортасына ең жақын екі ілмекті бір уақытта ажыратыңыз.

      2. Екі ілмекті де табыңыз және ажырату үшін тиынды немесе кондукторды пайдаланыңыз.

      3. Ілмек орнын табуға көмектесу үшін айнаны пайдалануға болады.

      4. Тиынды таспамен ораңыз. (55 мм x 25 мм)

      5. Тиынның қалыңдығы шамамен 2 мм.
         Ескертпе: Ілмектердің орналасуы туралы келесі бетті қараңыз

         = Btm BC-Жақтау ілмегі

   2. Төменгі ілмектің орны.

   3. Бұрыштық ілмекті босатыңыз (Саны: 2)
      1. Ілмекті босатқан кезде, Артқы қақпақ бұрышын тартыңыз және кондукторды салыңыз.

      2. Кондуктордың артқа қарай тартылғанына көз жеткізіңіз.

      3. Кондукторды орнатқанда, жақтауда айналдырмаңыз.

         Ескертпе:
         1. Бұрыштық ілмекті босатуға арналған сызғыш немесе кондуктор.
         2. Сызғышты сызаттың алдын алу үшін таспамен ораңыз
            =BC-Артқы қақпақ ілмегі

   4. Сол жақ бүйір ілмекті алыңыз. (Саны: 4)
      1. Артқы қақпақты қолмен ұстаңыз және сызғышты немесе кондукторды пайдаланып Артқы қақпақ – Жақтау ілмегін ажыратыңыз

      2. Артқы қақпақты сыртқа қарай бүгіп, ілмектен босатыңыз. Қолмен жинақты ұстаңыз.

         Ескертпе:
         Артқы шасси-Артқы қақпақ ілмегі
         Артқы қақпақ-Жақтау ілмегі

   5. Оң жақ бүйір ілмекті алыңыз. (Саны: 4)
      1. Бүйірлік ілмектерді ажыратыңыз

      2. Ілмектерді босату үшін бүйірлік ұяның астынан Артқы қақпақты тартыңыз

      3. Қалған бүйірлік ілмектерді ажыратуды жалғастырыңыз

         Ескертпе:
         Артқы шасси-Артқы қақпақ ілмегі
         Артқы қақпақ-Жақтау ілмегі
         SJB ілмегі

   6. Жоғарғы қатардағы ілмектерді босатыңыз. (Саны: 7)

      1. Артқы қақпақты еңкейтіңіз және сол немесе оң жағынан жоғары қарай итеріңіз.
      2. Артқы қақпақты ортасынан көтеріңіз.
         Ілмектердің орналасуы.


   ЖАРЫЛЫП КӨРСЕТУ ЖӘНЕ 65" БӨЛШЕКТЕР ТІЗІМІ

   • Бөлшектерді бөлшектеу және құрастыру алдында теледидарды тұрақты, тегіс бетке төмен қаратып қойыңыз.
   • және көлеңкелі бөліктер қауіпсіздік үшін маңызды. Тек көрсетілген бөлік нөмірімен ауыстырыңыз.
   • Бөлшектерде құпия ақпарат бар. Компоненттерді жөндеу және/немесе ауыстыру кезінде нұсқауларды қатаң сақтаңыз

   \ (*) Бөлшектер әдеттегі қызмет көрсету үшін сирек қажет болғандықтан қоймада жоқ. Бұл компоненттерге тапсырыс бергенде, кейбір кідірістерді күту керек.
   \ Осы бөлімде берілген сурет нақты жинақтардан аздап өзгеше болуы мүмкін.
   \ Бөлшектің жанындағы сілтеме нөмірі бөлшектеу ретін көрсетеді.
   \ Бөлшектеу алдында бұрандаларды алыңыз. Бөлшектеу алдында қосқыштарды ажыратыңыз


   ЖИЫНТЫҚ БӨЛШЕКТЕР ТІЗІМІ

   СІЛТ. НӨМІРІ	БӨЛШЕК НӨМІРІ	СИПАТТАМАСЫ	ЕСКЕРТПЕЛЕР
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Конденсаторларды қоса алғанда, басып шығарылған схемалық плата
   12	1-004-423-61	GL02P-СТАТИКАЛЫҚ КОНВЕРТЕР (ТД)	Ішкі қуат көзі
   14	1-016-902-11	LCD ПАНЕЛІ(B65WQ1)	Сұйық кристалды дисплей

   БАСҚА БӨЛШЕКТЕР

   1-012-952-21	C7L AC POWER CORD SETS (EU)	EU (Кабель)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (Кабель)

   ҚОСҚЫШ


   СІЛТ. НӨМІРІ	БӨЛШЕК НӨМІРІ	СИПАТТАМАСЫ	REMARKS
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-513-34	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   75" БҰЗУ ЖӘНЕ АЛУ БОЙЫНША САҚТЫҚ ШАРАЛАРЫ

   АРТҚЫ ҚАҚПАҚ

   1. Артқы және айнымалы ток қақпағынан бұранданы алыңыз. (Саны: 5)
      БҰРАНДА, +PSW M5X14

   2. Төменгі ілгекті босатыңыз (Саны: 8)
      1. Қайта құлыптауды болдырмау үшін орталыққа жақын екі ілгекті бір уақытта ажыратыңыз.

      2. Екі ілгекті табыңыз және ажырату үшін тиынды немесе кондукторды пайдаланыңыз.

      3. Ілгектің орнын табуға көмектесу үшін айнаны пайдалануға болады.

      4. Тиынды таспамен ораңыз. (55 мм x 25 мм)

      5. Тиынның қалыңдығы шамамен 2 мм.


   Ескертпе: Ілгектердің орналасқан жері үшін келесі бетті қараңыз
   = Төменгі BC-Жақтау ілгегі


   2. Төменгі ілгектің орны.

   3. Бұрыштық ілгекті босатыңыз (Саны: 2)
      1. Ілгекті босатқан кезде Артқы қақпақтың бұрышын тартып, кондукторды салыңыз.

      2. Кондуктордың артқа тартылғанына көз жеткізіңіз.

      3. Кондукторды енгізген кезде жақтауда айналдырмаңыз.

         Ескертпе:
         1. Бұрыштық ілгекті босатуға арналған сызғыш немесе кондуктор.
         2. Сызғышты сызып алмау үшін таспамен ораңыз
            =BC-Артқы қақпақ ілгегі

   4. Сол жақ ілгекті алыңыз. (Саны: 2)
      1. Артқы қақпақты қолмен ұстаңыз және сызғышты немесе кондукторды пайдаланып Артқы қақпақ – Жақтау ілгегін ажыратыңыз

      2. Ажырату үшін артқы қақпақты сыртқа қарай бүгіңіз. Жиынтықты қолмен ұстаңыз.

         Ескертпе:
         Артқы шасси-Артқы қақпақ ілгегі
         Артқы қақпақ-Жақтау ілгегі

   5. Оң жақ ілгекті алыңыз. (Саны: 2)
      1. Бүйірлік ілгектерді ажыратыңыз

      2. Ілгектерді босату үшін Артқы қақпақты бүйірлік ұяның астынан тартыңыз

      3. Қалған бүйірлік ілгектерді ажыратуды жалғастырыңыз

         Ескертпе:
         Артқы шасси-Артқы қақпақ ілгегі
         Артқы қақпақ-Жақтау ілгегі
         SJB ілгегі

   6. Жоғарғы қатардағы ілгектерді босатыңыз. (Саны: 8)

      1. Артқы қақпақты еңкейтіп, сол немесе оң жағынан жоғары қарай итеріңіз.
      2. Артқы қақпақты ортасынан көтеріңіз.
         Ілгектердің орналасуы.


   75" ЖАРЫЛҒАН КӨРІНІС ЖӘНЕ БӨЛШЕКТЕР ТІЗІМІ

   • Бөлшектеу және бөлшектерді құрастыру алдында теледидарды тұрақты, тегіс бетке төмен қаратып қойыңыз.
   • және көлеңкелі бөліктер қауіпсіздік үшін маңызды. Тек көрсетілген бөлшек нөмірімен ауыстырыңыз.
   • Бөлшектер құпия ақпаратты қамтиды. Компоненттер жөнделген және/немесе ауыстырылған кезде нұсқауларды қатаң сақтаңыз

   \ (*) Бөлшектер күнделікті қызмет көрсету үшін сирек қажет болғандықтан қоймада жоқ. Бұл компоненттерге тапсырыс бергенде кейбір кідірістер күтілуі керек.
   \ Бұл бөлімде берілген суреттер нақты жинақтардан сәл өзгеше болуы мүмкін.
   \Бөлшектің жанындағы сілтеме нөмірі бөлшектеу ретін көрсетеді.
   \ Бөлшектеу алдында бұрандаларды алыңыз. Бөлшектеу алдында қосқыштарды ажыратыңыз


   ЖИНАҚТАҒЫ БӨЛШЕКТЕР ТІЗІМІ

   СІЛТЕМЕ НӨМІРІ	БӨЛШЕК НӨМІРІ	СИПАТТАМАСЫ	ЕСКЕРТПЕЛЕР
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Басып шығарылған схемалық тақта, оның ішінде конденсаторлар
   13	1-009-802-21	GL14P-СТАТИКАЛЫҚ ТҮРЛЕНДІРГІШ (TV)	Ішкі қуат көзі
   15	1-016-903-11	LCD ПАНЕЛІ(B75WQ1)	Сұйық кристалды дисплей

   БАСҚА БӨЛШЕКТЕР

   1-012-952-21	C7L AC ҚУАТ СЫМЫНЫҢ ЖИНАҚТАРЫ (EU)	EU (Кабель)
   1-012-956-11	C7L AC ҚУАТ СЫМЫНЫҢ ЖИНАҚТАРЫ (UK)	UKA (Кабель)

   ҚОСҚЫШ


   СІЛТЕМЕ НӨМІРІ	БӨЛШЕК НӨМІРІ	СИПАТТАМАСЫ	ЕСКЕРТПЕЛЕР
   1	1-006-502-11	ҚОСҚЫШ ҚҰРАСТЫРУ 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	ИІЛГІШ ЖАЛПЫ ҚАБЕЛЬ 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	ИІЛГІШ ЖАЛПЫ ҚАБЕЛЬ 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	ИІЛГІШ ЖАЛПЫ ҚАБЕЛЬ 25P	CN1200(B)-CN102(H)(1)
   5	1-006-514-13	ҚОСҚЫШ ҚҰРАСТЫРУ 4P (SP)	CN3550(B)-SP(1)

   ҚАУІПСІЗДІК ЕСКЕРТПЕЛЕРІ

   Ескертулер мен сақтық шаралары.

   1.
      Бұл қызмет көрсету нұсқауларын тек білікті қызмет көрсетуші персонал ғана пайдалануға арналған.
   2. Электр тогының соғу қаупін азайту үшін, білікті болмасаңыз, пайдалану нұсқаулығында көрсетілгеннен басқа қызмет көрсетуді орындамаңыз.
   3.
      Тікелей шассиге байланысты болуы мүмкін тоқ соғу қаупін болдырмау үшін кез келген қызмет көрсету кезінде оқшаулау трансформаторын пайдалану керек. Бұл қабылдағыштың шассиі айнымалы ток желісіне тікелей қосылған. Алмастырылатын сақтандырғыш желілік қоректендірудің бейтарап сымында болуы керек. Сақтандырғышты ауыстырған кезде, фазалық өткізгіштерді қуатсыздандыру үшін желіні ажырату керек. (*Айнымалы ток адаптерінен басқа, себебі ол ішкі сақтандырғышты ауыстыруды жүзеге асырмайды.)
   4. ТД-ны ТАСЫМАЛДАУ: мүлкіңізді қорғау және ауыр жарақаттардың алдын алу үшін мына нұсқауларды орындаңыз:
   • ТД-ны жеткілікті адамдармен тасымалдаңыз; үлкен өлшемді ТД-ларға екі немесе одан да көп адам қажет.
   • Қауіпсіздік үшін және зақымдануды болдырмау үшін ТД-ны тасымалдау кезінде қолды дұрыс орналастыру өте маңызды.
   5. ҚАУІПСІЗДІККЕ ҚАТЫСТЫ КОМПОНЕНТ

      Жарылған көріністерде көлеңкемен және белгісімен белгіленген компоненттер және бөлшектер тізімінде қауіпсіз жұмыс істеу үшін маңызды. Бұл компоненттерді бөлшек нөмірлері осы нұсқаулықта немесе Sony жариялаған қосымшаларда көрсетілген Sony бөлшектерімен ауыстырыңыз. Қауіпсіз жұмыс істеу үшін маңызды тізбекті реттеулер осы нұсқаулықта анықталған. Маңызды компоненттер ауыстырылған кезде немесе дұрыс жұмыс істемеуі мүмкін деген күдік туған кезде әрқашан осы процедураларды орындаңыз.
   6. ТД-ның НЕГІЗГІ ПЛАТАСЫН АУЫСТЫРУҒА ҚАТЫСТЫ МАҢЫЗДЫ ЕСКЕРТУ:
      Сервис орталықтары үшін әрбір жөндеуден кейін ТД-ның жүйе ақпаратын растау міндетті болып табылады, ол негізгі платаны ауыстыру арқылы жүзеге асырылады. ТД-ның негізгі платасы ауыстырылған сайын жадқа ТД-ның дұрыс моделі мен сериялық нөмірі қайта енгізілуі тиіс. Бұл әрбір сервис орталығы қолдануы тиіс МІНДЕТТІ процедура. Сервистік режимде модель нөмірі мен сериялық нөмірін қалай орнату керектігін білу үшін осы сервис нұсқаулығындағы РЕТТЕУ тарауын қараңыз.


   СКД панелін өңдеу.
   СКД панелін жөндеу кезінде білезік бауын киіп, жерге қосылғаныңызға көз жеткізіңіз.
   Қабырғадағы СКД панелін жөндеу кезінде панель артқы қақпақтағы 4 бекіту тесігін пайдаланып бекітілуі тиіс.

   1. Электр тогының соғу қаупін болдырмау үшін панельді немесе жақтау жиегін баспаңыз.
   2. Панельді өткір заттармен сызбаңыз немесе баспаңыз.
   3. Модульді ұзақ уақыт бойы жоғары температурада немесе ылғалдылығы жоғары жерлерде қалдырмаңыз.
   4. СКД панелін тікелей күн сәулесіне ұшыратпаңыз.
   5. Сумен жанасудан аулақ болыңыз. Бұл модуль ішіндегі қысқа тұйықталуды тудыруы мүмкін.
   6. Артқы жарықты ауыстырған кезде айнымалы токты ажыратыңыз.
   7. Әрқашан СКД панелін жұмсақ матамен тазалаңыз.
   8. Артқы жарық тізбегінің сымдарымен немесе қосқыштарымен абайлап жұмыс жасаңыз. Сымдарды зақымдау қысқа тұйықталуға әкелуі мүмкін.
   9. Электрондық тізбекті (C-MOS) зақымдамау үшін панельді ЭСД-дан қорғаңыз.
   10. Жөндеу кезінде ТД матаның үстінде төмен қарап тұрғанда ҚУАТТЫ ҚОСУДЫ немесе КҮЙДІРУ кезеңін 1 сағаттан артық қалдырмаңыз. 1-суретті қараңыз.


   Кескіннің сақталу қаупін азайту үшін:

   • Қара жолақтарды жою үшін [Кең режимді] өзгерту арқылы экранды толтырыңыз. [Қалыптыдан] басқа [Кең режимді] таңдаңыз.
   • DISPLAY түймесін басу арқылы экрандағы мәзірді (On Screen Display) өшіріңіз және қосылған жабдықтың мәзірлерін өшіріңіз. Толық ақпарат алу үшін қосылған жабдыққа арналған нұсқаулықтарды қараңыз.
   • Экранның кез келген бөлігінде ашық түстері (ақ түсті қоса алғанда), сағаттары немесе логотиптері бар статикалық кескіндерді көрсетуден аулақ болыңыз.
   • Сурет параметрлерін қоршаған орта жағдайларына негіздеп орнатыңыз. Стандартты сурет үй жағдайында және станция логотиптерін және т.б. жиі көрсететін мазмұнды қарау кезінде ұсынылады. ТД кескіннің сақталуын азайтуға/алдын алуға көмектесетін келесі мүмкіндіктерге ие. HOME түймесін басыңыз, содан кейін [Параметрлер] – [Сурет және дисплей] – [Сарапшы панелінің параметрлері] – қажетті опцияны таңдаңыз.

   Панельді жаңарту
   Панельді жаңарту ТД экранының біркелкілігін ұзақ уақыт пайдаланғаннан кейін автоматты түрде реттеу үшін іске қосылады. Панельді жаңартуды қолмен де орындауға болады және оны тек кескіннің сақталуы өте айқын болған жағдайда немесе келесі хабарламаны көргенде ғана пайдалану керек: [Панельді жаңарту аяқталмады...]


   • Панельді жаңарту функциясы панельге әсер етуі мүмкін. Анықтама ретінде Панельді жаңартуды жылына бір рет қана орындаңыз, панельдің жарамдылық мерзіміне әсер етуі мүмкін болғандықтан, оны жылына бір реттен артық орындамаңыз.
   • Панельді жаңартуды аяқтау шамамен бір сағатты алады.
   • Панельді жаңарту кезінде экранда ақ сызық көрсетілуі мүмкін, бұл ТД-ның ақаулығы емес.
   • Панельді жаңарту бөлме температурасы 10-40ºC аралығында болғанда ғана жұмыс істейді.

   Пиксельді жылжыту.
   Кескіннің сақталуын болдырмау үшін экрандағы кескінді автоматты түрде жылжытады.

   Тағы бір мүмкіндік.
   Қозғалмайтын кескіндерді, сағаттарды, ашық түстерді немесе логотиптерді және т.б. көрсеткенде экранның жарықтығы автоматты түрде азаяды.

   Тақтаны өңдеуге арналған сақтық шаралары.

   Платаға орнатылған интегралдық схеманы өңдеуге байланысты келесі мәселелер туындайды

   • Субстратты өңдеуге (кернеуге) байланысты дәнекерлеудің жарылуы.
   • Статикалық электр (ЭСД) әсерінен интегралдық схеманың бұзылуы.

   ТД-ны тұтынушының үйінде немесе қызмет көрсету станциясында жөндеу кезінде немесе ақаулы тақтаны жөндеу кезінде тақтаны өңдеуге назар аударыңыз.

   Өңдеуге назар аударуды қажет ететін субстрат:

   • Негізгі плата (B** платасы)
   • Артқы плата (D** платасы)

   ※ Алдын ала дайындалатын заттар.
   ЭСД білезік бауы.


   ※
   ЭСД білезік бауын күнделікті тексеріп тұрыңыз.
   ЭСД білезік бауының кедергісінің дұрыс екеніне көз жеткізу үшін мультиметрді пайдаланыңыз.
   (R=750K Омнан 35Мега Омға дейін)

   ЭСД жастықшасы / парағы
   Платасы бар қапты немесе арнайы орындықты пайдаланыңыз


   1. Платаны өңдеуге арналған сақтық шаралары (Кернеу). Келесі мазмұндарды сақтауды ұмытпаңыз.
      1. Платаны екі қолмен ұстаңыз

      2. Жылу таратқышты ұстамаңыз/иттермеңіз

   3. Абайлап қолданыңыз. Бұлғамаңыз

   4. Жақсы плата немесе ақаулы плата болса да, әрқашан ЭСД жастықшасына/парағына баяу қойыңыз.

   5. Үймелемеңіз

   2. Платаны өңдеуге арналған сақтық шаралары (ЭСД). Келесі мазмұндарды сақтауды ұмытпаңыз
      1. Артқы қақпақты шешкен кезде платаға тимеңіз

      2. ЭСД білезік бауын пайдаланыңыз


   ※ Білезік бауын орнату мысалы.
   Қысқышты ТД-ның шассиінің металл бөлігіне білезік бауы жерге қосылған күйде қосыңыз. Төменде әрбір модельдің жерге қосылу мысалы келтірілген.

   ※
   ЭСД білезік бауын күнделікті тексеріп тұрыңыз. ЭСД білезік бауының кедергісінің дұрыс екеніне көз жеткізу үшін мультиметрді пайдаланыңыз. (R=750K Омнан 35Мега Омға дейін)

   3. Платаны ұстаған кезде пластмасса бөлігіне(бөліктеріне) тигізбеңіз немесе соқпаңыз. Ақаулы платаны ТД-дан алып тастағаннан кейін, оны ЭСД қабына салыңыз.

   4. Еден төсенішіне/кілемге тікелей қоймаңыз. Және әрқашан ЭСД жастықшасына қойыңыз



   Литий батареясы туралы.

   1. Батарея дұрыс ауыстырылмаса, жарылыс қаупі бар. Тек бірдей немесе баламалы түрімен ауыстырыңыз.
   2. Сыртқы қабығы сынған батарея сумен жанаспауы керек.

   Қауіпсіздікті тексеру
   Түпнұсқалық қызмет көрсету мәселесін түзеткеннен кейін, құрылғыны тұтынушыға қайта бермес бұрын келесі қауіпсіздік тексерулерін орындаңыз:-

   1. Дәнекерленбеген немесе нашар дәнекерленген қосылымдар үшін жөндеу аймағын тексеріңіз. Дәнекерлеу шашырандылары мен көпірлер үшін бүкіл плата бетін тексеріңіз.
   2. Ешбір сым қысылып қалмағанына немесе жоғары қуатты резисторлармен жанаспағанына көз жеткізу үшін платааралық сымдарды тексеріңіз.
   3. Барлық басқару тұтқаларының, қалқандардың, қақпақтардың, жерге тұйықтау белдіктерінің және бекіту жабдықтарының ауыстырылғанын тексеріңіз. Барлық оқшаулағыштарды ауыстырғаныңызға сенімді болыңыз.
   4. Рұқсат етілмеген ауыстыру бөлшектерін, әсіресе алдыңғы жөндеу кезінде орнатылған транзисторларды іздеңіз. Оларды тұтынушыға көрсетіңіз және оларды ауыстыруды ұсыныңыз.
   5. Жұмыс істеп тұрса да, нашарлаудың айқын белгілерін көрсететін бөлшектерді іздеңіз. Оларды тұтынушыға көрсетіңіз және ауыстыруды ұсыныңыз.
   6. Сым сымдарындағы жарықтар мен абразияларды тексеріңіз. Кез келген сымды тұтынушыға ауыстыруды ұсыныңыз.
   7. Антенна терминалдарын, металл әрлеуді, металдандырылған тұтқаларды, бұрандаларды және басқа да барлық ашық металл бөлшектерін айнымалы токтың ағып кетуіне тексеріңіз. Келесіде сипатталғандай ағып кету сынағын тексеріңіз.
   8. Қауіпсіздік мақсатында қуат платасын және/немесе инверторлық платаны жөндеуге тыйым салынады.

   Ағып кету сынағы.
   (Тұтынушы терминалды ұстаған кезде электр тогының соғуынан қорғау үшін.). Ағып кету тогын V: вольтметрмен немесе осциллографпен өлшеуге болады (r.m.s немесе шың мәні).
   Тұрақтандырылған қуат көзі құралы және оқшауланған кернеу трансформаторы:
   Өте көп ток сыйымдылығын пайдаланыңыз және оқшауланған кернеу трансформаторы тұрақтандырылған қуат көзі жабдығын пайдаланудың қажеті жоқ. RMS вольтметрінің сипаттамасы: Кіріс кедергісі > 1 Мом, Кіріс сыйымдылығы < 200 pF, Жиілік диапазоны: 15 Hz – 1MHz. 2-суретті қараңыз. Оқшауланған типті вольт - метр (FLUKE 8921A және т.б. *1). *1 Диод арқылы қорғаныш жеріне қосылған FLUKE 8920A пайдаланбаңыз. # Сынақ жабдығының айнымалы ток ашасы ашық болған кезде өлшеу құралының ағып кету тогы 10μАрмс-тен аз. # Келесі шартты орнатыңыз және құрылғыны қосыңыз. Қолданылатын кернеу: Номиналды кіріс кернеуі (Атау тақтасындағы сипаттама). # А терминалы мен В терминалы үшін бір фазалық өткізгіш пен бейтарап арасындағы ағып кету тогын өлшеңіз. rms мәнін оқыңыз, содан кейін шың мәніне PEAK VALUE =√2 RMS VALUE есептеңіз. Келесі талапты орындаңыз. II класс жабдығы (2 істікшелі аша): әрбір терминал үшін өлшеудің ең нашар мәні айнымалы ток 350uA шыңынан аспауы керек).
   Ескертпе: айнымалы ток адаптерін, айнымалы ток адаптері/тұрақты токпен жұмыс істейтін құрылғы комбинациясын қоса.


   Жақсы жерге тұйықтауды қалай табуға болады.

   1. Салқын су құбыры жерге тұйықтауға кепілдік береді; айнымалы ток розеткасы қораптарының көпшілігіндегі қақпақ тақтасын бекіту бұрандасы да жерге тұйықтауда болады.
   2. Бекіту бұрандасын жерге тұйықтау ретінде пайдалану керек болса, онда омметрмен оның және салқын су құбырының арасындағы кедергіні өлшеу арқылы оның жерде екенін тексеріңіз. Көрсеткіш нөл ом болуы керек.
   3. Салқын су құбырына қол жеткізу мүмкін болмаса, розетканың ыстық жағы мен бекіту бұрандасының арасына 60-тан 100 ваттқа дейінгі ақаулық шамын (неон шамын емес) қосыңыз. Желідегі ыстық жақты табу үшін қажет болса, екі ұяны да сынап көріңіз; егер бұранда жерге тұйықтау потенциалында болса, шам қалыпты жарықтылықпен жануы керек (3-суретті қараңыз).


   Қорғасынсыз ақпарат
   Осы модельдерде пайдаланылатын тізбекті платалар қорғасынсыз дәнекерлеу арқылы өңделді. Платалар платаның белгіленуіне жақын орналасқан LF логотипімен белгіленеді.

   Бұл платаларға қызмет көрсету арнайы сақтық шараларын талап етеді. Жаңа дәнекерлеу қосылыстарының оңтайлы сапасына кепілдік беру үшін қорғасынсыз дәнекерлеу материалын пайдалану ұсынылады.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL нұсқаулығы жүктеп алу

Қолжетімді тілдер
