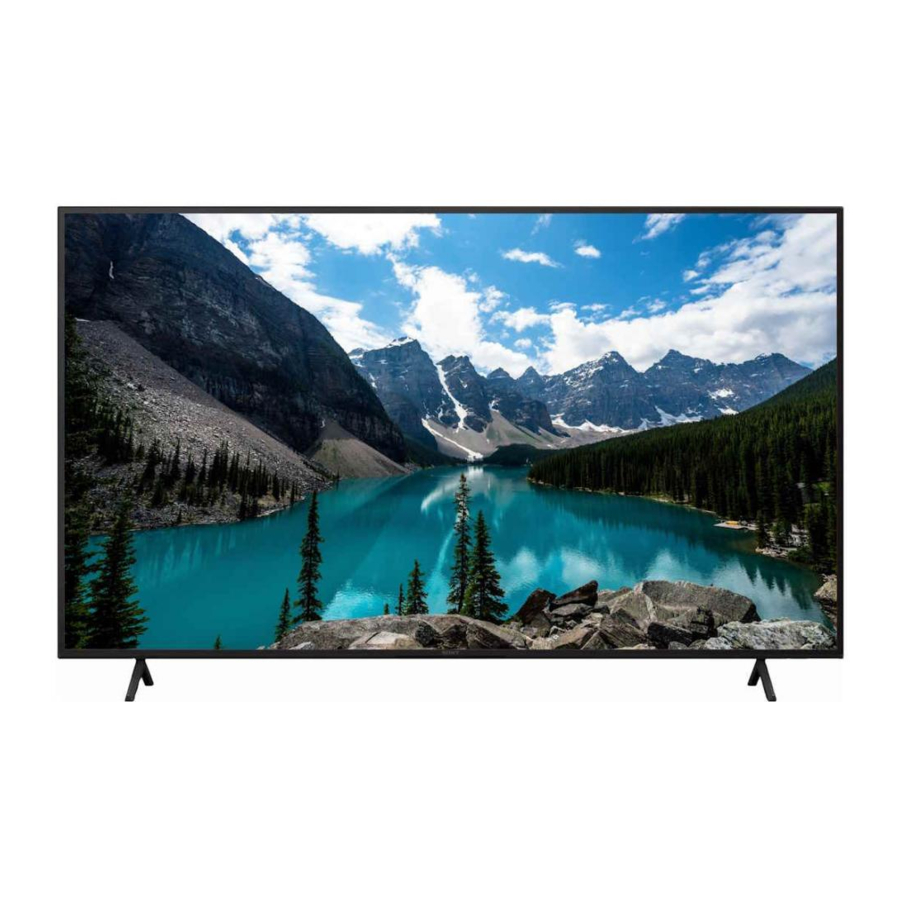

Mwongozo wa Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

ORODHA ZA MFUMO

ZANA NA VIFAA

1. ORODHA YA VITU VYA KUJA NAVYO

1. Bisibisi (k.m., Bisibisi ya Phillips #2).
2. Multimita.
3. Mikanda ya W rist ya ESD.
4. Kiosha cha Metal (Bapa) au Sarafu - kuondoa Jalada la Nyuma.
   Unene: takriban 1.5 mm
   Kipenyo: 20~25 mm (funga kwa tepi (L=50 mm))
5. Rula - kuondoa Jalada la Nyuma.
   Rula ya Plastiki au Metal (Katika hali ya rula ya Metal, funga kwa tepi (L=50 mm) ili kuzuia mikwaruzo)
6. Mwongozo wa Huduma

2. VIFAA VYA HIARI

1. Bisibisi (k.m., Bisibisi ya Phillips #0).
2. Trei ya Vipuri f au sk rubu zisizofungwa na vitu vidogo.
3. Tochi.
4. Mwongozo wa Huduma

Kwa Sehemu/Viunganishi Vilivyowekwa Juu
Aina ya hewa moto ya chuma cha kulehemu inahitajika

MTAMBULISHO ULIOANISHWA NA ORODHA YA VIPURI 43"

JALADA LA NYUMA

1. Ondoa sk rubu kutoka kwa Jalada la Nyuma na Ac. (Wingi: 4)
   SKRUBU, +PSW M5X14


2. Achilia kulabu ya chini (Wingi: 4)
   1. Fungua kulabu mbili ambazo ziko karibu na katikati wakati huo huo ili kuzuia kufunga tena.

   2. Tafuta kulabu zote mbili na utumie sarafu au jig kufungua.


   3. Unaweza kutumia kioo kusaidia kupata nafasi ya kulabu.

   4. Funga sarafu kwa tepi. (55mm x 25mm)

   5. Unene wa sarafu takriban 2mm.
      Kumbuka: Angalia ukurasa unaofuata kwa eneo la kulabu
      = Btm BC-Bezel Hook


2. Nafasi ya kulabu ya chini.

3. Achilia kulabu ya kona (Wingi: 2)

   1. Unapoachilia kulabu, vuta kona ya Jalada la Nyuma na uweke jig.

   2. Hakikisha kwamba jig inavutwa nyuma.

   3. USIGEUKIE kwenye Bezel unapoingiza jig.

      Kumbuka:
      1. Rula au jig ya kuachilia kulabu ya kona.
      2. Funga rula kwa tepi ili kuzuia mwanzo
         =BC-Kulabu ya Jalada la Nyuma
4. Ondoa kulabu ya upande wa kushoto. (Wingi: 4)
   1. Shika Jalada la Nyuma kwa mkono na ufungue Jalada la Nyuma – Bezel kulabu kwa kutumia rula au jig

   2. Pinda jalada la Nyuma nje ili kufungua. Weka seti kwa mkono.


Kumbuka:
Kulabu ya Chasi ya Nyuma-Jalada la Nyuma
Kulabu ya Jalada la Nyuma-Bezel

5. Ondoa kulabu ya upande wa kulia. (Wingi: 3)

   1. Fungua kulabu za upande

   2. Vuta Jalada la Nyuma chini ya Jaketi ya Upande ili kuachilia kulabu

   3. Endelea kufungua kulabu zilizobaki za upande


Kumbuka:
Kulabu ya Chasi ya Nyuma-Jalada la Nyuma
Kulabu ya Jalada la Nyuma-Bezel
Kulabu ya SJB

6. Achilia kulabu za safu ya juu. (Wingi: 4)

   1. Inamisha Jalada la Nyuma na usukume juu upande wa kushoto au kulia.
   2. Inua Jalada la Nyuma kutoka katikati.

Uwekaji wa kulabu.

• Weka televisheni ikiangalia chini kwenye uso thabiti, ulio sawa kabla ya kutenganisha na kuunganisha sehemu.
• na sehemu zilizotiwa kivuli ni muhimu kwa usalama. Badilisha tu na nambari ya sehemu iliyoainishwa.
• Sehemu zina habari ya siri. Fuata madhubuti maagizo wakati wowote vipengele vinapokarabatiwa na/au kubadilishwa

\ (*) Sehemu hazihifadhiwi kwa kuwa hazihitajiki mara chache kwa huduma ya kawaida. Ucheleweshaji fulani unapaswa kutarajiwa wakati wa kuagiza vipengele hivi.
\ Picha iliyotolewa katika sehemu hii inaweza kuwa na tofauti kidogo kutoka kwa seti halisi.
\Nambari ya rejeleo kando ya sehemu inaonyesha mlolongo wa kutenganisha.
\Ondoa sk rubu kabla ya kutenganisha. Chomoa viunganishi kabla ya kutenganisha

ORODHA YA SEHEMU YA SETI

REF. NAMBA	NAMBA YA SEHEMU.	MAELEZO	MAELEZO
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Bodi ya Mzunguko Iliyochapishwa, incl. capacitors
10	1-009-799-31	KIGEUZI STAILI CHA GL11B (TV)	Ugavi wa Nishati wa Ndani
12	1-016-899-11	Jopo la LCD(B43WQ1)	Onyesho la Kioo Kimiminika

SEHEMU NYINGINE

	1-012-952-21	SETI ZA KAMBA ZA NGUVU ZA AC ZA C7L (EU)	CEI (Kebo)
	1-012-956-11	SETI ZA KAMBA ZA NGUVU ZA AC ZA C7L (UK)	UKA (Kebo)

KIUNGANISHI

MWONEKANO ULIOVUNJWA NA ORODHA YA SEHEMU 50"

JALADA LA NYUMA

1. Ondoa skrubu kutoka kwenye Jalada la Nyuma & Ac. (Idadi: 4)
   SKRUBU, +PSW M5X14

2. Achilia ndoano ya chini (Idadi: 6)
   1. Fungua ndoano mbili zilizo karibu zaidi na katikati kwa wakati mmoja ili kuzuia kufunga tena.

   2. Tafuta ndoano zote mbili na utumie sarafu au kifaa cha kusogezea ili kuzifungua.


   3. Unaweza kutumia kioo kusaidia kupata mahali pa ndoano.

   4. Funga sarafu kwenye tepi. (55mm x 25mm)

   5. Unene wa sarafu takriban 2mm.
      Kumbuka: Rejelea ukurasa unaofuata kwa mahali pa ndoano
      = Ndoano ya Btm BC-Bezel


2. Mahali pa ndoano ya chini.

3. Achilia ndoano ya kona (Idadi: 2)

   1. Unapoachilia ndoano, vuta kona ya Jalada la Nyuma na uingize kifaa cha kusogezea.

   2. Hakikisha kuwa kifaa cha kusogezea kinavuta nyuma.

   3. USIZUNGUSHE kwenye Bezel unapoingiza kifaa cha kusogezea.

      Kumbuka:
      1. Rula au kifaa cha kusogezea ili kuachilia ndoano ya kona.
      2. Funga rula kwa tepi ili kuzuia mikwaruzo
         =Ndoano ya BC-Jalada la Nyuma

4. Ondoa ndoano ya upande wa kushoto. (Idadi: 5)
   1. Shikilia Jalada la Nyuma kwa mkono na ufungue ndoano ya Jalada la Nyuma – Bezel kwa kutumia rula au kifaa cha kusogezea

   2. Inua Jalada la Nyuma nje ili kufungua ndoano. Saidia seti kwa mkono.

      Kumbuka:
      Ndoano ya Chasi ya Nyuma-Jalada la Nyuma
      Ndoano ya Jalada la Nyuma-Bezel


5. Ondoa ndoano ya upande wa kulia. (Idadi: 4)
   1. Fungua ndoano za upande

   2. Vuta Jalada la Nyuma chini ya Jeki ya Upande ili kuachilia ndoano

   3. Endelea kufungua ndoano za upande zilizobaki

      Kumbuka:
      Ndoano ya Chasi ya Nyuma-Jalada la Nyuma
      Ndoano ya Jalada la Nyuma-Bezel
      Ndoano ya SJB


6. Achilia ndoano za safu ya juu. (Idadi: 6)

   1. Inamisha Jalada la Nyuma na usukume juu upande wa kushoto au kulia.
   2. Inua Jalada la Nyuma kutoka katikati.
      Uwekaji wa ndoano.


• Weka seti ya TV ikielekea chini kwenye uso thabiti na ulio sawa kabla ya kutenganisha na kuunganisha sehemu.
• na sehemu zilizotiwa kivuli ni muhimu kwa usalama. Badilisha tu na nambari ya sehemu iliyoainishwa.
• Sehemu zina habari ya siri. Fuata maagizo kwa ukamilifu wakati vipengele vinarekebishwa na/au kubadilishwa

\ (*) Sehemu hazihifadhiwi kwa kuwa hazihitajiki sana kwa huduma ya kawaida. Ucheleweshaji fulani unapaswa kutarajiwa wakati wa kuagiza vipengele hivi.
\ Picha iliyotolewa katika sehemu hii inaweza kuwa na tofauti kidogo kutoka kwa seti halisi.
\ Nambari ya marejeleo iliyo kando ya sehemu inaonyesha mlolongo wa utenganishaji.
\ Ondoa skrubu kabla ya kutenganisha. Chomoa viunganishi kabla ya kutenganisha

ORODHA YA SEHEMU ZA SETI

REF. NAMBA	NAMBA YA SEHEMU.	MAELEZO	MAELEZO
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Bodi ya Mzunguko Iliyochapishwa, ikijumuisha capacitors
10	1-010-536-41	KIBADILISHAJI STAILI CHA GL16B (TV)	Ugavi wa Nguvu wa Ndani
12	1-016-900-11	Jopo la LCD(B50WQ1)	Onyesho la Kioo Kimiminika

SEHEMU NYINGINE

1-012-952-21	SETI ZA KAMBA ZA NGUVU ZA C7L AC (EU)	CEI (Kebo)
1-012-956-11	SETI ZA KAMBA ZA NGUVU ZA C7L AC (UK)	UKA (Kebo)

KIUNGANISHI

TAHADHARI YA KUTENGANISHA NA KUONDOA 55"

JALADA LA NYUMA

1. Ondoa skrubu kutoka kwenye Jalada la Nyuma & Ac. (Idadi: 5)
   SKRUBU, +PSW M5X14

2. Achilia ndoano ya chini (Idadi: 6)
   1. Fungua ndoano mbili zilizo karibu zaidi na katikati kwa wakati mmoja ili kuzuia kufunga tena.

   2. Tafuta ndoano zote mbili na utumie sarafu au kifaa cha kusogezea ili kuzifungua.


   3. Unaweza kutumia kioo kusaidia kupata mahali pa ndoano.

   4. Funga sarafu kwenye tepi. (55mm x 25mm)

   5. Unene wa sarafu takriban 2mm.
      Kumbuka: Rejelea ukurasa unaofuata kwa mahali pa ndoano
      = Ndoano ya Btm BC-Bezel


2. Mahali pa ndoano ya chini.

3. Achilia ndoano ya kona (Idadi: 2)
   1. Unapoachilia ndoano, vuta kona ya Jalada la Nyuma na uingize kifaa cha kusogezea.

   2. Hakikisha kuwa kifaa cha kusogezea kinavuta nyuma.

   3. USIZUNGUSHE kwenye Bezel unapoingiza kifaa cha kusogezea.

      Kumbuka:
      1. Rula au kifaa cha kusogezea ili kuachilia ndoano ya kona.
      2. Funga rula kwa tepi ili kuzuia mikwaruzo
         =Ndoano ya BC-Jalada la Nyuma

   4. Ondoa ndoano ya upande wa kushoto. (Idadi: 3)
      1. Shikilia Jalada la Nyuma kwa mkono na ufungue ndoano ya Jalada la Nyuma – Bezel kwa kutumia rula au kifaa cha kusogezea
      2. Inua Jalada la Nyuma nje ili kufungua ndoano. Saidia seti kwa mkono.
         Kumbuka:
         Ndoano ya Chasi ya Nyuma-Jalada la Nyuma
         Ndoano ya Jalada la Nyuma-Bezel
   5. Ondoa ndoano ya upande wa kulia. (Idadi: 3)

      1. Fungua ndoano za upande

      2. Vuta Jalada la Nyuma chini ya Jeki ya Upande ili kuachilia ndoano

      3. Endelea kufungua ndoano za upande zilizobaki

         Kumbuka:
         Ndoano ya Chasi ya Nyuma-Jalada la Nyuma
         Ndoano ya Jalada la Nyuma-Bezel
         Ndoano ya SJB
   6. Achilia ndoano za safu ya juu. (Idadi: 6)

      1. Inamisha Jalada la Nyuma na usukume juu upande wa kushoto au kulia.
      2. Inua Jalada la Nyuma kutoka katikati.
         Uwekaji wa ndoano.


   MUONEKANO WA MFUMO ULIOFICHULIWA NA ORODHA YA VIPURI 55"

   • Weka runinga ikiwa imeelekea chini kwenye sehemu thabiti, iliyo sawa kabla ya kutenganisha na kuunganisha vipuri.
   • na vipuri vilivyo kivuli ni muhimu kwa usalama. Badilisha tu na nambari ya kipuri iliyoainishwa.
   • Vipuri vina taarifa za siri. Fuata maelekezo kwa ukamilifu wakati wowote vipengele vinapokarabatiwa na/au kubadilishwa

   \ (*) Vipuri havijawekwa akiba kwa kuwa havihitajiki mara kwa mara kwa huduma ya kawaida. Ucheleweshaji fulani unapaswa kutarajiwa wakati wa kuagiza vipengele hivi.
   \ Picha iliyotolewa katika sehemu hii inaweza kuwa na tofauti kidogo kutoka kwa seti halisi.
   \ Nambari ya marejeleo kando ya sehemu inaonyesha mlolongo wa utenganishaji.
   \ Ondoa skrubu kabla ya kutenganisha. Chomoa viunganishi kabla ya kutenganisha


   ORODHA YA VIPURI VYA SETI

   REF. HAPANA	NAM. YA SEHEMU	MAELEZO	MAELEZO
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Bodi ya Mzunguko Iliyochapishwa, ikijumuisha capacitors
   12	1-004-422-22	KIGEUZI STAILI CHA GL01B (TV)	Ugavi wa Nishati wa Ndani
   14	1-016-901-11	JOPU LA LCD(B55WQ1)	Onyesho la Fuwe Maji

   VIPURI VINGINE

   1-844-936-12	KABILI YA INGIZO YA AC	EU (aina ya vipande 2) [upande wa TV]
   1-002-007-11	SETI YA KAMBI YA AC YA C17 (USWISI)	EU (aina ya vipande 2) [upande wa plagi ya AC, Uswisi] (Kebo)
   1-912-832-11	SETI YA KAMBI YA UGAVI WA NISHATI(EU)	EU (aina ya vipande 2) [upande wa plagi ya AC, Ulaya] (Kebo)
   1-912-983-12	KAMBI YA UGAVI WA NISHATI (UNG.)	UKA (aina ya kipande 1)

   KIUNGANISHI


   REF. HAPANA	NAM. YA SEHEMU	MAELEZO	MAELEZO
   1	1-006-502-11	KIKUSANYIKO CHA VIUNGANISHI 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	KABILI BAPA NYUMBULIFU 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	KABILI BAPA NYUMBULIFU 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	KABILI BAPA NYUMBULIFU 25P	CN1200(B)-CN102(H)(1)
   5	1-006-501-33	KIKUSANYIKO CHA VIUNGANISHI 4P (SP)	CN3550(B)-SP(1)

   TAHADHARI YA UTENGANISHAJI NA UONDOAJI 65"

   GAURI LA NYUMA

   1. Ondoa skrubu kutoka kwenye gauri la Nyuma & Ac. (Idadi: 5)
      SKRUBU, +PSW M5X14

   2. Achilia ndoano ya chini (Idadi: 8)
      1. Fungua ndoano mbili ambazo ziko karibu zaidi na katikati kwa wakati mmoja ili kuzuia kufungwa tena.

      2. Tafuta ndoano zote mbili na utumie sarafu au jig kufungua.

      3. Unaweza kutumia kioo kusaidia kupata nafasi ya ndoano.

      4. Funga sarafu kwenye tepi. (55mm x 25mm)

      5. Unene wa sarafu takriban 2mm.
         Kumbuka: Rejelea ukurasa unaofuata kwa eneo la ndoano

         = Ndoano ya Btm BC-Bezel

   2. Nafasi ya ndoano ya chini.

   3. Achilia ndoano ya kona (Idadi: 2)
      1. Wakati wa kuachilia ndoano, vuta kona ya Gauri la Nyuma na uingize jig.

      2. Hakikisha kwamba jig inavutwa nyuma.

      3. USIZUNGUSHE kwenye Bezel wakati wa kuingiza jig.

         Kumbuka:
         1. Mtawala au jig ya kuachilia ndoano ya kona.
         2. Funga mtawala kwa tepi ili kuzuia mwanzo
            =Ndoano ya BC-Gauri la Nyuma

   4. Ondoa ndoano ya upande wa kushoto. (Idadi: 4)
      1. Shika Gauri la Nyuma kwa mkono na ufungue ndoano ya Gauri la Nyuma – Bezel kwa kutumia mtawala au jig

      2. Inyumbulishe gauri la Nyuma kuelekea nje ili kufungua ndoano. Iunge mkono seti kwa mkono.

         Kumbuka:
         Ndoano ya Chasi ya Nyuma-Gauri la Nyuma
         Ndoano ya Gauri la Nyuma-Bezel

   5. Ondoa ndoano ya upande wa kulia. (Idadi: 4)
      1. Fungua ndoano za upande

      2. Vuta Gauri la Nyuma chini ya Jeki ya Upande ili kuachilia ndoano

      3. Endelea kufungua ndoano zilizosalia za upande

         Kumbuka:
         Chasi ya Nyuma-Ndoano ya Gauri la Nyuma
         Ndoano ya Gauri la Nyuma-Bezel
         Ndoano ya SJB

   6. Achilia ndoano za safu ya juu. (Idadi: 7)

      1. Inamisha Gauri la Nyuma na usukume kwenda juu upande wa kushoto au kulia.
      2. Inua Gauri la Nyuma kutoka katikati.
         Uwekaji wa ndoano.


   MUONEKANO WA MFUMO ULIOFICHULIWA NA ORODHA YA VIPURI 65"

   • Weka runinga ikiwa imeelekea chini kwenye sehemu thabiti, iliyo sawa kabla ya kutenganisha na kuunganisha vipuri.
   • na vipuri vilivyo kivuli ni muhimu kwa usalama. Badilisha tu na nambari ya kipuri iliyoainishwa.
   • Vipuri vina taarifa za siri. Fuata maelekezo kwa ukamilifu wakati wowote vipengele vinapokarabatiwa na/au kubadilishwa

   \ (*) Vipuri havijawekwa akiba kwa kuwa havihitajiki mara kwa mara kwa huduma ya kawaida. Ucheleweshaji fulani unapaswa kutarajiwa wakati wa kuagiza vipengele hivi.
   \ Picha iliyotolewa katika sehemu hii inaweza kuwa na tofauti kidogo kutoka kwa seti halisi.
   \ Nambari ya marejeleo kando ya sehemu inaonyesha mlolongo wa utenganishaji.
   \ Ondoa skrubu kabla ya kutenganisha. Chomoa viunganishi kabla ya kutenganisha


   ORODHA YA VIPURI VYA SETI

   REF. HAPANA	NAM. YA SEHEMU	MAELEZO	MAELEZO
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Bodi ya Mzunguko Iliyochapishwa, ikijumuisha capacitors
   12	1-004-423-61	KIGEUZI STAILI CHA GL02P (TV)	Ugavi wa Nishati wa Ndani
   14	1-016-902-11	JOPU LA LCD(B65WQ1)	Onyesho la Fuwe Maji

   VIPURI VINGINE

   1-012-952-21	SETI ZA KAMBI YA NISHATI YA AC YA C7L (EU)	EU (Kebo)
   1-012-956-11	SETI ZA KAMBI YA NISHATI YA AC YA C7L (UK)	UKA (Kebo)

   KIUNGANISHI


   REF. HAPANA	NAM. YA SEHEMU	MAELEZO	MAELEZO
   1	1-006-502-11	KIKUSANYIKO CHA VIUNGANISHI 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	KABILI BAPA NYUMBULIFU 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	KABILI BAPA NYUMBULIFU 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	KABILI BAPA NYUMBULIFU 25P	CN1200(B)-CN102(H)(1)
   5	1-006-513-34	KIKUSANYIKO CHA VIUNGANISHI 4P (SP)	CN3550(B)-SP(1)

   TAHADHARI YA KUVUNJA NA KUONDOA 75"

   JALADA LA NYUMA

   1. Ondoa skrubu kutoka kwenye Jalada la Nyuma na Ac. (Idadi: 5)
      SKRUBU, +PSW M5X14

   2. Achilia ndoano ya chini (Idadi: 8)
      1. Ondoa ndoano mbili zilizo karibu na katikati kwa wakati mmoja ili kuzuia kufunga tena.

      2. Tafuta ndoano zote mbili na utumie sarafu au kifaa cha msaada kuondoa ndoano.

      3. Unaweza kutumia kioo kusaidia kutafuta mahali pa ndoano.

      4. Funga sarafu kwenye mkanda. (55mm x 25mm)

      5. Unene wa sarafu takriban 2mm.


   Kumbuka: Rejelea ukurasa unaofuata kwa eneo la ndoano
   = Btm BC-Bezel Hook (Ndoano ya Btm BC-Bezel)


   2. Mahali pa ndoano ya chini.

   3. Achilia ndoano ya kona (Idadi: 2)
      1. Unapoachilia ndoano, vuta kona ya Jalada la Nyuma na uingize kifaa cha msaada.

      2. Hakikisha kuwa kifaa cha msaada kinavuta nyuma.

      3. USIZUNGUSHE kwenye Bezel unapoingiza kifaa cha msaada.

         Kumbuka:
         1. Rula au kifaa cha msaada cha kuachilia ndoano ya kona.
         2. Funga rula na mkanda ili kuzuia mikwaruzo
            =BC-Rear Cover Hook (Ndoano ya Jalada la Nyuma la BC)

   4. Ondoa ndoano ya upande wa kushoto. (Idadi: 2)
      1. Shikilia Jalada la Nyuma kwa mkono na uondoe ndoano ya Jalada la Nyuma – Bezel kwa kutumia rula au kifaa cha msaada

      2. Pinda Jalada la Nyuma nje ili kuondoa ndoano. Saidia seti kwa mkono.

         Kumbuka:
         Back Chassis-Rear Cover Hook (Ndoano ya Chasi ya Nyuma-Jalada la Nyuma)
         Rear Cover-Bezel Hook (Ndoano ya Jalada la Nyuma-Bezel)

   5. Ondoa ndoano ya upande wa kulia. (Idadi: 2)
      1. Ondoa ndoano za upande

      2. Vuta Jalada la Nyuma chini ya Jack ya Upande ili kuachilia ndoano

      3. Endelea kuondoa ndoano zilizobaki za upande

         Kumbuka:
         Back Chassis-Rear Cover Hook (Ndoano ya Chasi ya Nyuma-Jalada la Nyuma)
         Rear Cover-Bezel Hook (Ndoano ya Jalada la Nyuma-Bezel)
         Ndoano ya SJB

   6. Achilia ndoano za safu ya juu. (Idadi: 8)

      1. Inamisha Jalada la Nyuma na sukuma kwenda juu upande wa kushoto au kulia.
      2. Ondoa Jalada la Nyuma kutoka katikati.
         Nafasi ya ndoano.


   MWONEKANO WA VIPANDE NA ORODHA YA SEHEMU 75"

   • Weka seti ya TV ikitazama chini kwenye uso thabiti, ulio sawa kabla ya kuvunja na kuunganisha sehemu.
   • na sehemu zilizotiwa kivuli ni muhimu kwa usalama. Badilisha tu na nambari ya sehemu iliyoainishwa.
   • Sehemu zina habari ya siri. Fuata maagizo kwa ukamilifu wakati wowote vipengele vinatengenezwa na/au kubadilishwa

   \ (*) Sehemu hazihifadhiwi kwa sababu hazihitajiki mara chache kwa huduma ya kawaida. Ucheleweshaji fulani unapaswa kutarajiwa wakati wa kuagiza vipengele hivi.
   \ Picha iliyotolewa katika sehemu hii inaweza kuwa na tofauti kidogo kutoka kwa seti halisi.
   \Nambari ya marejeleo karibu na sehemu inaonyesha mlolongo wa kuvunja.
   \ Ondoa skrubu kabla ya kuvunja. Chomoa viunganishi kabla ya kuvunja


   ORODHA YA SEHEMU YA SETI

   REF. HAPANA	SEHEMU HAPANA.	MAELEZO	MAELEZO
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Bodi ya Mzunguko Iliyochapishwa, pamoja na capacitors
   13	1-009-802-21	KIBADILISHA UMEME CHA GL14P-STATIC (TV)	Ugavi wa Umeme wa Ndani
   15	1-016-903-11	PANELI YA LCD(B75WQ1)	Onyesho la fuwele ya kioevu

   SEHEMU NYINGINE

   1-012-952-21	SETI ZA KAMBA ZA UMEME ZA C7L AC (EU)	EU (Kebo)
   1-012-956-11	SETI ZA KAMBA ZA UMEME ZA C7L AC (UK)	UKA (Kebo)

   KIUNGANISHI


   REF. HAPANA	SEHEMU HAPANA.	MAELEZO	MAELEZO
   1	1-006-502-11	KIUNGANISHI ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	KAMBA BAPA NYEPESI 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	KAMBA BAPA NYEPESI 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	KAMBA BAPA NYEPESI 25P	CN1200(B)-CN102(H)(1)
   5	1-006-514-13	KIUNGANISHI ASSY 4P (SP)	CN3550(B)-SP(1)

   VIDOKEZO VYA USALAMA

   Maonyo na Tahadhari.

   1.
      Maagizo haya ya kuhudumia yanapaswa kutumiwa na wafanyakazi wa huduma waliohitimu pekee.
   2. Ili kupunguza hatari ya mshtuko wa umeme, usifanye huduma yoyote isipokuwa ile iliyoainishwa katika maagizo ya uendeshaji isipokuwa umehitimu kufanya hivyo.
   3.
      Transfoma ya kutenga inapaswa kutumika wakati wa huduma yoyote ili kuepuka hatari ya mshtuko, kwa sababu ya chasi hai. Chasi ya kipokezi hiki imeunganishwa moja kwa moja na laini ya nguvu ya ac. Fuse inayoweza kubadilishwa inapaswa kuwa katika upande wowote wa usambazaji wa mtandao. Wakati wa kubadilisha fuse, mtandao lazima ukatishwe ili kuondoa nguvu kwa kondakta za awamu. (*Isipokuwa ADAPTA ya AC, kwa sababu haifanyi ubadilishaji wa fuse ya ndani.)
   4. KUBEBA TV: hakikisha unafuata miongozo hii ili kulinda mali yako na kuepuka kusababisha majeraha makubwa:
   • Beba TV na idadi ya kutosha ya watu; TV za ukubwa mkubwa zinahitaji watu wawili au zaidi.
   • Uwekaji sahihi wa mikono wakati wa kubeba TV ni muhimu sana kwa usalama na kuepuka uharibifu.
   5. KIPENGELE INAYOHUSIANA NA USALAMA

      Vipengele vilivyotambuliwa na kivuli na alama ya kwenye mionekano iliyochanuliwa, na katika orodha ya sehemu ni muhimu kwa uendeshaji salama. Badilisha vipengele hivi na sehemu za Sony ambazo nambari zao za sehemu zinaonekana kama inavyoonyeshwa katika mwongozo huu au katika nyongeza zilizochapishwa na Sony. Marekebisho ya saketi ambayo ni muhimu kwa uendeshaji salama yametambuliwa katika mwongozo huu. Fuata taratibu hizi wakati wowote vipengele muhimu vinabadilishwa, au operesheni isiyo sahihi inashukiwa.
   6. KIKUMBUSHO MUHIMU KWA UBADIISHAJI WA BODI KUU YA TV:
      Ni lazima kwa vituo vya huduma kuthibitisha maelezo ya mfumo wa TV baada ya kila ukarabati kufanywa na ubadilishaji wa bodi kuu. Wakati wowote bodi kuu ya TV inabadilishwa, Mfumo sahihi wa TV na nambari ya serial lazima ziingizwe tena kwenye kumbukumbu. Hii ni utaratibu WA LAZIMA ambao kila kituo cha huduma lazima kitumie. Tafadhali rejelea sura ya MAREKEBISHO katika mwongozo huu wa huduma ili kujua jinsi ya kuweka nambari ya mfumo na nambari ya serial katika hali ya huduma.


   Ushughulikiaji wa Paneli ya LCD.
   Wakati wa kurekebisha Paneli ya LCD, hakikisha kuwa umeunganishwa chini na mkanda wa mkono.
   Wakati wa kurekebisha Paneli ya LCD kwenye ukuta, paneli lazima ilindwe kwa kutumia mashimo 4 ya kupachika kwenye kifuniko cha nyuma.

   1. Usibonyeze paneli au ukingo wa fremu ili kuepuka hatari ya mshtuko wa umeme.
   2. Usichore au kubonyeza paneli na vitu vyovyote vikali.
   3. Usiache moduli katika halijoto ya juu au katika maeneo yenye unyevu mwingi kwa muda mrefu.
   4. Usifichue paneli ya LCD kwa mwanga wa jua moja kwa moja.
   5. Epuka kugusana na maji. Inaweza kusababisha mzunguko mfupi ndani ya moduli.
   6. Tenganisha nguvu ya AC wakati wa kubadilisha taa ya nyuma.
   7. Daima safisha paneli ya LCD na kitambaa laini.
   8. Shughulikia waya au viunganishi vya saketi ya taa ya nyuma kwa uangalifu. Kuharibu waya kunaweza kusababisha mzunguko mfupi.
   9. Linda paneli kutoka kwa ESD ili kuepuka kuharibu saketi ya kielektroniki (C-MOS).
   10. Wakati wa ukarabati, USIACHE NGUVU IKIWA IMEWASHWA au kipindi cha kuunguza kwa zaidi ya saa 1 wakati TV imeelekezwa chini kwenye kitambaa. Rejelea Kielelezo cha 1.


   Ili kupunguza hatari ya uhifadhi wa picha:

   • Jaza skrini kwa kubadilisha [Wide mode] ili kuondoa pau nyeusi. Chagua [Wide mode] nyingineyo [Normal].
   • Zima OSD (Onyesho la Skrini) kwa kubonyeza kitufe cha DISPLAY na uzime menyu kutoka kwa vifaa vilivyounganishwa. Kwa maelezo, rejelea miongozo ya maagizo ya vifaa vilivyounganishwa.
   • Epuka kuonyesha picha tuli zenye rangi angavu (pamoja na nyeupe), saa au nembo kwenye sehemu yoyote ya skrini.
   • Weka mipangilio ya picha kulingana na hali ya mazingira. Picha ya Kawaida inapendekezwa kwa matumizi ya nyumbani na unapotazama maudhui ambayo mara nyingi huonyesha nembo za stesheni, n.k. TV ina vipengele vifuatavyo ili kusaidia kupunguza/kuzuia uhifadhi wa picha. Bonyeza kitufe cha HOME, kisha uchague [Settings] – [Picture & Display] – [Expert panel settings] – chaguo unayotaka.

   Onyesho jipya la paneli
   Onyesho jipya la paneli litafanya kazi kiotomatiki ili kurekebisha usawa wa skrini ya TV baada ya kuwa imetumika kwa muda mrefu. Onyesho jipya la paneli pia linaweza kufanywa kwa mikono na linapaswa kutumika tu ikiwa uhifadhi wa picha unaonekana sana, au unaona ujumbe ufuatao: [Panel refresh did not finish...] (Onyesho jipya la paneli halikumaliza...)


   • Kazi ya Onyesho jipya la paneli inaweza kuathiri paneli. Kama kumbukumbu, fanya Onyesho jipya la paneli mara moja tu kwa mwaka, usifanye zaidi ya mara moja kwa mwaka kwani inaweza kuathiri maisha ya paneli.
   • Onyesho jipya la paneli huchukua takriban saa moja kukamilika.
   • Mstari mweupe unaweza kuonyeshwa kwenye skrini wakati wa Onyesho jipya la paneli, hii si utendakazi mbaya wa TV.
   • Onyesho jipya la paneli litafanya kazi tu wakati halijoto ya chumba ni kati ya 10-40ºC.

   Uhamishaji wa pikseli.
   Huhamisha kiotomatiki picha kwenye skrini ili kuzuia uhifadhi wa picha.

   Kipengele kingine.
   Mwangaza wa skrini hupunguzwa kiotomatiki wakati wa kuonyesha picha tuli, saa, rangi angavu au nembo n.k.

   Tahadhari_kwa_Ushughulikiaji_wa_Bodi.

   Matatizo yafuatayo yatatokea kutokana na ushughulikiaji wa IC iliyopachikwa kwenye bodi

   • Ufa wa solder kutokana na ushughulikiaji wa substrate (msongo).
   • Kuharibika kwa IC kutokana na umeme tuli (ESD).

   Wakati wa kurekebisha TV nyumbani kwa mteja au kituo cha huduma au Ukarabati wa bodi yenye kasoro, tafadhali zingatia ushughulikiaji wa bodi.

   Substrate ambayo inahitaji umakini kwa ushughulikiaji:

   • Bodi Kuu (B** Board)
   • Bodi ya Nyuma (D** Board)

   ※ Vitu vya kuandaa mapema.
   Mkanda wa mkono wa E SD.


   ※
   Mkanda wa mkono wa ESD unapaswa kukaguliwa kila siku.
   Tumia Multimita ili kuhakikisha kuwa upinzani wa mkanda wa mkono wa ESD ni Sawa.
   (R=750K Ohms hadi 35Mega Ohms)

   Mto / karatasi ya ESD
   Tafadhali tumia mfuko ulio na bodi au kiti maalum


   1. Tahadhari kwa ushughulikiaji wa Bodi (Msongo). Hakikisha kuzingatia yaliyomo yafuatayo.
      1. Shikilia bodi kwa mikono yote miwili

      2. Usishikilie/kusukuma Kisafisha joto

   3. Shughulikia kwa uangalifu. Usiyumbe

   4. Bila kujali bodi Nzuri au bodi yenye Kasoro, daima iweke kwenye mto / karatasi ya ESD polepole.

   5. Usipange

   2. Tahadhari kwa ushughulikiaji wa Bodi (ESD). Hakikisha kuzingatia yaliyomo yafuatayo
      1. Unapoondoa Kifuniko cha Nyuma, usiguse bodi

      2. Tumia mkanda wa mkono wa ESD


   ※ Mfano wa usakinishaji wa mkanda wa mkono.
   Tafadhali unganisha klipu kwenye sehemu ya chuma ya chass ya TV na bendi ya mkono ikiwa imewekwa chini. Hapo chini kuna mfano wa kuweka msingi wa kila mfumo.

   ※
   Mkanda wa mkono wa ESD unapaswa kukaguliwa kila siku. Tumia Multimita ili kuhakikisha kuwa upinzani wa mkanda wa mkono wa ESD ni Sawa. (R=750K Ohms hadi 35Mega Ohms)

   3. Unaposhikilia bodi, usigonge au kugusa sehemu ya Plastiki baada ya kutoa bodi yenye kasoro kutoka kwa TV, iweke kwenye mfuko wa ESD.

   4. Usiweke kwenye mkeka wa sakafu/zulia moja kwa moja. Na, daima iweke kwenye mto wa ESD



   Kuhusu Betri ya Lithiamu.

   1. Hatari ya mlipuko ikiwa betri itabadilishwa vibaya. Badilisha tu na aina sawa au inayolingana.
   2. Kasha la nje lililovunjika la betri halipaswi kuwasiliana na maji.

   Ukaguzi wa Usalama
   Baada ya kurekebisha tatizo la awali la huduma, fanya ukaguzi ufuatao wa usalama kabla ya kumwachilia mteja seti:-

   1. Angalia eneo la ukarabati wako kwa miunganisho ambayo haijaunganishwa au iliyounganishwa vibaya. Angalia uso mzima wa bodi kwa mipasuko ya solder na madaraja.
   2. Angalia nyaya za bodi kati ili kuhakikisha kuwa hakuna waya zilizobanwa au kugusa vizuizi vya wati nyingi.
   3. Angalia vifundo vyote vya udhibiti, ngao, vifuniko, kamba za msingi na vifaa vya kupachika vimebadilishwa. Hakikisha umebadilisha vihami vyote.
   4. Tafuta sehemu zisizoidhinishwa za ubadilishaji, hasa transista ambazo ziliwekwa wakati wa ukarabati uliopita. Zielezwe kwa mteja na upendekeze ubadilishaji wao.
   5. Tafuta sehemu ambazo zinaonyesha dalili za wazi za kuzorota ingawa zinafanya kazi. Zieleze kwa mteja na upendekeze kwa ubadilishaji.
   6. Angalia kamba za laini kwa nyufa na abrasion. Pendekeza ubadilishaji wa kamba yoyote kama hiyo ya laini kwa mteja.
   7. Angalia vituo vya antena, trim ya chuma, vifundo vya metali, screws na sehemu nyingine zote za chuma zilizo wazi kwa uvujaji wa AC. Angalia jaribio la uvujaji kama ilivyoelezwa baadaye.
   8. Kwa sababu za usalama, ukarabati wa bodi ya Nguvu na/au bodi ya kibadilishaji umekatazwa.

   Jaribio la Uvujaji.
   (Ili kulinda mshtuko wa umeme wakati mteja anagusa kituo.). Uvujaji wa sasa unaweza kupimwa na V: Voltmeter au oscilloscope (r.m.s au usomaji wa kilele).
   Chombo cha usambazaji wa nguvu kilichotulia na transfoma ya voltage iliyotengwa:
   Tumia uwezo wa sasa mwingi na transfoma ya voltage iliyotengwa haihitaji kutumia vifaa vya usambazaji wa nguvu vilivyotulia. Uainishaji wa voltmeter ya RMS: Upinzani wa pembejeo > 1 Mohm, Uwezo wa pembejeo < 200 pF, Aina ya masafa: 15 Hz – 1MHz. Rejelea Kielelezo cha 2. Volti ya aina iliyotengwa - mita (FLUKE 8921A n.k. *1). *1 Usitumie FLUKE 8920A ambayo imeunganishwa na ardhi ya kinga na diode. # Uvujaji wa sasa wa chombo cha kupima ni chini ya 10μArms wakati plagi ya AC ya kifaa chini ya jaribio inafunguliwa. # Weka hali ifuatayo na uwashe seti. Voltage iliyotumika: Voltage ya pembejeo ya kawaida (Maelezo kwenye Kibao cha Jina). # Pima uvujaji wa sasa kati ya kondakta moja ya awamu na upande wowote kwa terminal A na terminal B. Soma thamani ya rms, na kisha uhesabu hadi thamani ya kilele PEAK VALUE =√2 RMS VALUE. Zingatia mahitaji yafuatayo. Vifaa vya Hatari ya II (plagi ya pini 2): kwa kila terminal, thamani mbaya zaidi ya kipimo haipaswi kuzidi kilele cha AC 350uA).
   Kumbuka: ikiwa ni pamoja na adapta ya AC, mchanganyiko wa kitengo cha AC/DC kinachoendeshwa.


   Jinsi ya Kupata Msingi Mzuri wa Dunia.

   1. Bomba la maji baridi ni msingi wa uhakika wa dunia; screw ya kubakiza kifuniko kwenye masanduku mengi ya maduka ya AC pia iko chini ya dunia.
   2. Ikiwa screw ya kubakiza itatumika kama msingi wako wa dunia, hakikisha kwamba iko chini kwa kupima upinzani kati yake na bomba la maji baridi na ohmmeter. Usomaji unapaswa kuwa ohms sifuri.
   3. Ikiwa bomba la maji baridi halipatikani, unganisha taa ya shida ya wati 60- hadi 100- (sio taa ya neon) kati ya upande wa moto wa chombo na screw ya kubakiza. Jaribu nafasi zote mbili, ikiwa ni lazima, ili kupata upande wa moto kwenye mstari; taa inapaswa kuwaka kwa mwangaza wa kawaida ikiwa screw iko katika uwezo wa msingi (angalia Kielelezo cha 3).


   Taarifa Isiyo na Risasi
   Bodi za saketi zinazotumiwa katika mifumo hii zimechakatwa kwa kutumia Solder Isiyo na Risasi. Bodi zinatambuliwa na nembo ya LF iliyo karibu na uteuzi wa bodi.

   Kuhudumia bodi hizi kunahitaji tahadhari maalum. Inapendekezwa sana kutumia nyenzo za Solder Isiyo na Risasi ili kuhakikisha ubora bora wa viungo vipya vya solder.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

Lugha zinazopatikana
