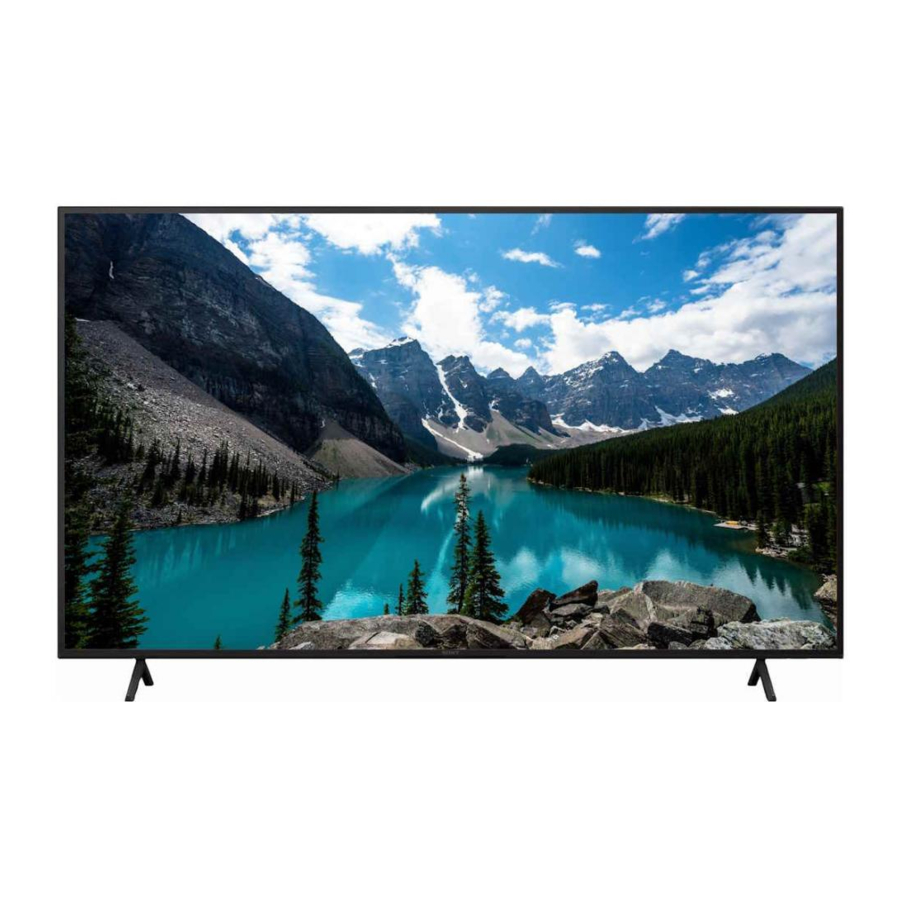

Εγχειρίδιο χρήσης Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

ΛΙΣΤΕΣ ΜΟΝΤΕΛΩΝ

ΕΡΓΑΛΕΙΑ & ΕΞΟΠΛΙΣΜΟΣ

1. ΛΙΣΤΑ ΑΝΤΙΚΕΙΜΕΝΩΝ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΦΕΡΕΤΕ

1. Κατσαβίδι (π.χ., #2 Κατσαβίδι Phillips).
2. Πολύμετρο.
3. Λουράκια καρπού ESD W.
4. Μεταλλική ροδέλα (επίπεδη) ή κέρμα - για αφαίρεση του πίσω καλύμματος.
   Πάχος: περ. 1,5 mm
   Διάμετρος: 20~25 mm (τυλίξτε με ταινία (Μ=50 mm))
5. Χάρακας - για αφαίρεση του πίσω καλύμματος.
   Πλαστικός ή μεταλλικός χάρακας (Σε περίπτωση μεταλλικού χάρακα, τυλίξτε με ταινία (Μ=50 mm) για να αποφύγετε γρατζουνιές)
6. Εγχειρίδιο σέρβις

2. ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ

1. Κατσαβίδι (π.χ., #0 Κατσαβίδι Phillips).
2. Δίσκος ανταλλακτικών για χαλαρές βίδες και μικροαντικείμενα.
3. Φακός.
4. Εγχειρίδιο σέρβις

Για εξαρτήματα επιφανειακής τοποθέτησης / βύσμα
Απαιτείται κολλητήρι τύπου θερμού αέρα

ΑΝΑΛΥΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΚΑΙ ΚΑΤΑΛΟΓΟΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ 43"

ΠΙΣΩ ΚΑΛΥΜΜΑ

1. Αφαιρέστε τη βίδα από το πίσω και το κάλυμμα AC. (Ποσότητα: 4)
   ΒΙΔΑ, +PSW M5X14


2. Απελευθερώστε το κάτω άγκιστρο (Ποσότητα: 4)
   1. Ξεκουμπώστε ταυτόχρονα δύο άγκιστρα που είναι πιο κοντά στο κέντρο για να αποφύγετε το κλείδωμα.

   2. Εντοπίστε και τα δύο άγκιστρα και χρησιμοποιήστε ένα κέρμα ή ένα στήριγμα για να τα ξεκουμπώσετε.


   3. Μπορείτε να χρησιμοποιήσετε έναν καθρέφτη για να βοηθήσετε στον εντοπισμό της θέσης του άγκιστρου.

   4. Τυλίξτε το κέρμα σε ταινία. (55mm x 25mm)

   5. Πάχος κέρματος περίπου 2mm.
      Σημείωση: Ανατρέξτε στην επόμενη σελίδα για την τοποθεσία των αγκίστρων
      = Άγκιστρο Btm BC-Bezel


2. Θέση κάτω άγκιστρου.

3. Απελευθερώστε το γωνιακό άγκιστρο (Ποσότητα: 2)

   1. Όταν απελευθερώνετε το άγκιστρο, τραβήξτε τη γωνία του πίσω καλύμματος και τοποθετήστε το στήριγμα.

   2. Βεβαιωθείτε ότι το στήριγμα τραβιέται προς τα πίσω.

   3. ΜΗΝ περιστρέφετε στο πλαίσιο κατά την τοποθέτηση του στηρίγματος.

      Σημείωση:
      1. Χάρακας ή στήριγμα για απελευθέρωση του γωνιακού άγκιστρου.
      2. Τυλίξτε τον χάρακα με ταινία για να αποφύγετε γρατζουνιές
         =Άγκιστρο BC-Πίσω Καλύμματος
4. Αφαιρέστε το άγκιστρο αριστερής πλευράς. (Ποσότητα: 4)
   1. Πιάστε το πίσω κάλυμμα με το χέρι και ξεκουμπώστε το άγκιστρο πίσω καλύμματος – πλαισίου χρησιμοποιώντας χάρακα ή στήριγμα

   2. Λυγίστε το πίσω κάλυμμα προς τα έξω για να ξεκουμπώσετε. Στηρίξτε το σετ με το χέρι.


Σημείωση:
Άγκιστρο πλαισίου πλάτης-πίσω καλύμματος
Άγκιστρο πίσω καλύμματος-πλαισίου

5. Αφαιρέστε το άγκιστρο δεξιάς πλευράς. (Ποσότητα: 3)

   1. Ξεκουμπώστε τα πλευρικά άγκιστρα

   2. Τραβήξτε το πίσω κάλυμμα κάτω από την πλευρική υποδοχή για να απελευθερώσετε τα άγκιστρα

   3. Συνεχίστε να ξεκουμπώνετε τα υπόλοιπα πλευρικά άγκιστρα


Σημείωση:
Άγκιστρο πλαισίου πλάτης-πίσω καλύμματος
Άγκιστρο πίσω καλύμματος-πλαισίου
Άγκιστρο SJB

6. Απελευθερώστε τα άγκιστρα της επάνω σειράς. (Ποσότητα: 4)

   1. Γείρετε το πίσω κάλυμμα και πιέστε προς τα πάνω στην αριστερή ή τη δεξιά πλευρά.
   2. Αφαιρέστε το πίσω κάλυμμα από το κέντρο.

Θέση άγκιστρου.

• Τοποθετήστε τη συσκευή τηλεόρασης με την όψη προς τα κάτω σε μια σταθερή, επίπεδη επιφάνεια πριν από την αποσυναρμολόγηση και τη συναρμολόγηση των εξαρτημάτων.
• και τα σκιασμένα μέρη είναι κρίσιμα για την ασφάλεια. Αντικαταστήστε μόνο με τον καθορισμένο αριθμό εξαρτήματος.
• Τα εξαρτήματα περιέχουν εμπιστευτικές πληροφορίες. Ακολουθήστε αυστηρά τις οδηγίες κάθε φορά που επισκευάζονται ή/και αντικαθίστανται τα εξαρτήματα

\ (*) Τα εξαρτήματα δεν είναι σε απόθεμα, επειδή σπάνια απαιτούνται για εργασίες ρουτίνας. Θα πρέπει να αναμένονται κάποιες καθυστερήσεις κατά την παραγγελία αυτών των εξαρτημάτων.
\ Η εικόνα που παρέχεται σε αυτή την ενότητα ενδέχεται να έχει μικρές διαφορές από τα πραγματικά σετ.
\Ο αριθμός αναφοράς δίπλα στο εξάρτημα υποδεικνύει την ακολουθία αποσυναρμολόγησης.
\Αφαιρέστε τις βίδες πριν από την αποσυναρμολόγηση. Αποσυνδέστε τα βύσματα πριν από την αποσυναρμολόγηση

ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ ΣΕΤ

ΑΡ. ΑΝΑΦ.	ΑΡ. ΕΞΑΡΤΗΜΑΤΟΣ.	ΠΕΡΙΓΡΑΦΗ	ΣΗΜΕΙΩΣΕΙΣ
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Τυπωμένο κύκλωμα, συμπεριλαμβανομένων πυκνωτών
10	1-009-799-31	GL11B-STATIC CONVERTER (TV)	Εσωτερική τροφοδοσία
12	1-016-899-11	LCD PANEL(B43WQ1)	Οθόνη υγρών κρυστάλλων

ΑΛΛΟ ΕΞΑΡΤΗΜΑ

	1-012-952-21	C7L AC POWER CORD SETS (EU)	CEI (Καλώδιο)
	1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (Καλώδιο)

ΒΥΣΜΑ

ΑΝΑΛΥΤΙΚΗ ΠΡΟΒΟΛΗ ΚΑΙ ΛΙΣΤΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ 50"

ΠΙΣΩ ΚΑΛΥΜΜΑ

1. Αφαιρέστε τη βίδα από το πίσω κάλυμμα & το κάλυμμα AC. (Ποσότητα: 4)
   ΒΙΔΑ, +PSW M5X14

2. Αποδεσμεύστε το κάτω άγκιστρο (Ποσότητα: 6)
   1. Αποδεσμεύστε δύο άγκιστρα ταυτόχρονα που είναι πιο κοντά στο κέντρο για να αποφύγετε το κλείδωμα.

   2. Εντοπίστε και τα δύο άγκιστρα και χρησιμοποιήστε ένα κέρμα ή ένα στήριγμα για να τα αποδεσμεύσετε.


   3. Μπορείτε να χρησιμοποιήσετε έναν καθρέφτη για να εντοπίσετε τη θέση του άγκιστρου.

   4. Τυλίξτε το κέρμα σε ταινία. (55mm x 25mm)

   5. Πάχος κέρματος περίπου 2mm.
      Σημείωση: Ανατρέξτε στην επόμενη σελίδα για τη θέση των αγκίστρων
      = Btm BC-Bezel Hook (Κάτω άγκιστρο BC-Bezel)


2. Θέση κάτω άγκιστρου.

3. Αποδεσμεύστε το γωνιακό άγκιστρο (Ποσότητα: 2)

   1. Όταν αποδεσμεύετε το άγκιστρο, τραβήξτε τη γωνία του πίσω καλύμματος και τοποθετήστε το στήριγμα.

   2. Βεβαιωθείτε ότι το στήριγμα έχει τραβηχτεί προς τα πίσω.

   3. ΜΗΝ περιστρέφετε στο πλαίσιο κατά την τοποθέτηση του στηρίγματος.

      Σημείωση:
      1. Χάρακας ή στήριγμα για την αποδέσμευση του γωνιακού άγκιστρου.
      2. Τυλίξτε τον χάρακα με ταινία για να αποφύγετε γρατζουνιές
         =BC-Rear Cover Hook (Άγκιστρο BC-Πίσω καλύμματος)

4. Αφαιρέστε το άγκιστρο αριστερής πλευράς. (Ποσότητα: 5)
   1. Πιάστε το πίσω κάλυμμα με το χέρι και αποδεσμεύστε το άγκιστρο Πίσω καλύμματος – Πλαισίου χρησιμοποιώντας έναν χάρακα ή ένα στήριγμα

   2. Λυγίστε το πίσω κάλυμμα προς τα έξω για να το αποδεσμεύσετε. Στηρίξτε τη συσκευή με το χέρι.

      Σημείωση:
      Άγκιστρο Πλαισίου-Πίσω καλύμματος
      Άγκιστρο Πίσω καλύμματος-Πλαισίου


5. Αφαιρέστε το άγκιστρο δεξιάς πλευράς. (Ποσότητα: 4)
   1. Αποδεσμεύστε τα πλευρικά άγκιστρα

   2. Τραβήξτε το πίσω κάλυμμα κάτω από την πλευρική υποδοχή για να αποδεσμεύσετε τα άγκιστρα

   3. Συνεχίστε να αποδεσμεύετε τα υπόλοιπα πλευρικά άγκιστρα

      Σημείωση:
      Άγκιστρο Πλαισίου-Πίσω καλύμματος
      Άγκιστρο Πίσω καλύμματος-Πλαισίου
      Άγκιστρο SJB


6. Αποδεσμεύστε τα άγκιστρα της επάνω σειράς. (Ποσότητα: 6)

   1. Γείρετε το πίσω κάλυμμα και σπρώξτε προς τα πάνω στην αριστερή ή τη δεξιά πλευρά.
   2. Αφαιρέστε το πίσω κάλυμμα από το κέντρο.
      Τοποθέτηση αγκίστρου.


• Τοποθετήστε τη τηλεόραση με την όψη προς τα κάτω σε μια σταθερή, επίπεδη επιφάνεια πριν από την αποσυναρμολόγηση και τη συναρμολόγηση των εξαρτημάτων.
• και τα σκιασμένα μέρη είναι κρίσιμα για την ασφάλεια. Αντικαταστήστε μόνο με τον καθορισμένο αριθμό ανταλλακτικού.
• Τα ανταλλακτικά περιέχουν εμπιστευτικές πληροφορίες. Ακολουθήστε αυστηρά τις οδηγίες κάθε φορά που επισκευάζονται ή/και αντικαθίστανται τα εξαρτήματα

\ (*) Τα ανταλλακτικά δεν είναι σε απόθεμα, επειδή σπάνια απαιτούνται για συνήθη συντήρηση. Ενδέχεται να υπάρξουν κάποιες καθυστερήσεις κατά την παραγγελία αυτών των εξαρτημάτων.
\ Η εικόνα που παρέχεται σε αυτήν την ενότητα ενδέχεται να έχει μικρή διαφορά από τις πραγματικές συσκευές.
\ Ο αριθμός αναφοράς δίπλα στο ανταλλακτικό υποδεικνύει την ακολουθία αποσυναρμολόγησης.
\ Αφαιρέστε τις βίδες πριν από την αποσυναρμολόγηση. Αποσυνδέστε τους συνδετήρες πριν από την αποσυναρμολόγηση

ΛΙΣΤΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΣΥΣΚΕΥΗΣ

ΑΡΙΘ. ΑΝΑΦ.	ΑΡΙΘ. ΑΝΤΑΛΛΑΚΤΙΚΟΥ	ΠΕΡΙΓΡΑΦΗ	ΠΑΡΑΤΗΡΗΣΕΙΣ
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Πλακέτα κυκλώματος, συμπεριλ. πυκνωτές
10	1-010-536-41	GL16B-STATIC CONVERTER (TV)	Εσωτερικό τροφοδοτικό
12	1-016-900-11	LCD PANEL(B50WQ1)	Οθόνη υγρών κρυστάλλων

ΑΛΛΑ ΑΝΤΑΛΛΑΚΤΙΚΑ

1-012-952-21	C7L AC POWER CORD SETS (EU)	CEI (Καλώδιο)
1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (Καλώδιο)

ΣΥΝΔΕΤΗΡΑΣ

ΠΡΟΦΥΛΑΞΗ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΑΦΑΙΡΕΣΗΣ 55"

ΠΙΣΩ ΚΑΛΥΜΜΑ

1. Αφαιρέστε τη βίδα από το πίσω κάλυμμα & το κάλυμμα AC. (Ποσότητα: 5)
   ΒΙΔΑ, +PSW M5X14

2. Αποδεσμεύστε το κάτω άγκιστρο (Ποσότητα: 6)
   1. Αποδεσμεύστε δύο άγκιστρα ταυτόχρονα που είναι πιο κοντά στο κέντρο για να αποφύγετε το κλείδωμα.

   2. Εντοπίστε και τα δύο άγκιστρα και χρησιμοποιήστε ένα κέρμα ή ένα στήριγμα για να τα αποδεσμεύσετε.


   3. Μπορείτε να χρησιμοποιήσετε έναν καθρέφτη για να εντοπίσετε τη θέση του άγκιστρου.

   4. Τυλίξτε το κέρμα σε ταινία. (55mm x 25mm)

   5. Πάχος κέρματος περίπου 2mm.
      Σημείωση: Ανατρέξτε στην επόμενη σελίδα για τη θέση των αγκίστρων
      = Btm BC-Bezel Hook (Κάτω άγκιστρο BC-Bezel)


2. Θέση κάτω άγκιστρου.

3. Αποδεσμεύστε το γωνιακό άγκιστρο (Ποσότητα: 2)
   1. Όταν αποδεσμεύετε το άγκιστρο, τραβήξτε τη γωνία του πίσω καλύμματος και τοποθετήστε το στήριγμα.

   2. Βεβαιωθείτε ότι το στήριγμα έχει τραβηχτεί προς τα πίσω.

   3. ΜΗΝ περιστρέφετε στο πλαίσιο κατά την τοποθέτηση του στηρίγματος.

      Σημείωση:
      1. Χάρακας ή στήριγμα για την αποδέσμευση του γωνιακού άγκιστρου.
      2. Τυλίξτε τον χάρακα με ταινία για να αποφύγετε γρατζουνιές
         =BC-Rear Cover Hook (Άγκιστρο BC-Πίσω καλύμματος)

   4. Αφαιρέστε το άγκιστρο αριστερής πλευράς. (Ποσότητα: 3)
      1. Πιάστε το πίσω κάλυμμα με το χέρι και αποδεσμεύστε το άγκιστρο Πίσω καλύμματος – Πλαισίου χρησιμοποιώντας έναν χάρακα ή ένα στήριγμα
      2. Λυγίστε το πίσω κάλυμμα προς τα έξω για να το αποδεσμεύσετε. Στηρίξτε τη συσκευή με το χέρι.
         Σημείωση:
         Άγκιστρο Πλαισίου-Πίσω καλύμματος
         Άγκιστρο Πίσω καλύμματος-Πλαισίου
   5. Αφαιρέστε το άγκιστρο δεξιάς πλευράς. (Ποσότητα: 3)

      1. Αποδεσμεύστε τα πλευρικά άγκιστρα

      2. Τραβήξτε το πίσω κάλυμμα κάτω από την πλευρική υποδοχή για να αποδεσμεύσετε τα άγκιστρα

      3. Συνεχίστε να αποδεσμεύετε τα υπόλοιπα πλευρικά άγκιστρα

         Σημείωση:
         Άγκιστρο Πλαισίου-Πίσω καλύμματος
         Άγκιστρο Πίσω καλύμματος-Πλαισίου
         Άγκιστρο SJB
   6. Αποδεσμεύστε τα άγκιστρα της επάνω σειράς. (Ποσότητα: 6)

      1. Γείρετε το πίσω κάλυμμα και σπρώξτε προς τα πάνω στην αριστερή ή τη δεξιά πλευρά.
      2. Αφαιρέστε το πίσω κάλυμμα από το κέντρο.
         Τοποθέτηση αγκίστρου.


   ΑΠΕΙΚΟΝΙΣΗ ΣΕ ΑΝΑΛΥΣΗ ΚΑΙ ΚΑΤΑΛΟΓΟΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ 55"

   • Τοποθετήστε τη συσκευή τηλεόρασης με την όψη προς τα κάτω σε μια σταθερή, επίπεδη επιφάνεια πριν από την αποσυναρμολόγηση και τη συναρμολόγηση των εξαρτημάτων.
   • και τα σκιασμένα εξαρτήματα είναι κρίσιμα για την ασφάλεια. Αντικαταστήστε μόνο με τον καθορισμένο αριθμό ανταλλακτικού.
   • Τα εξαρτήματα περιέχουν εμπιστευτικές πληροφορίες. Ακολουθήστε αυστηρά τις οδηγίες κάθε φορά που επισκευάζονται ή/και αντικαθίστανται τα εξαρτήματα

   \ (*) Τα εξαρτήματα δεν είναι σε απόθεμα, επειδή σπάνια απαιτούνται για εργασίες ρουτίνας. Θα πρέπει να αναμένονται ορισμένες καθυστερήσεις κατά την παραγγελία αυτών των εξαρτημάτων.
   \ Η εικόνα που παρέχεται σε αυτήν την ενότητα ενδέχεται να έχει μικρή διαφορά από τα πραγματικά σετ.
   \ Ο αριθμός αναφοράς δίπλα στο εξάρτημα υποδεικνύει την ακολουθία αποσυναρμολόγησης.
   \ Αφαιρέστε τις βίδες πριν από την αποσυναρμολόγηση. Αποσυνδέστε τους συνδετήρες πριν από την αποσυναρμολόγηση


   ΚΑΤΑΛΟΓΟΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΣΕΤ

   ΑΡΙΘΜ. ΑΝΑΦΟΡΑΣ	ΑΡΙΘΜΟΣ ΑΝΤΑΛΛΑΚΤΙΚΟΥ	ΠΕΡΙΓΡΑΦΗ	ΠΑΡΑΤΗΡΗΣΕΙΣ
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Πλακέτα τυπωμένου κυκλώματος, συμπεριλ. πυκνωτών
   12	1-004-422-22	GL01B-STATIC CONVERTER (TV)	Εσωτερικό τροφοδοτικό
   14	1-016-901-11	LCD PANEL(B55WQ1)	Οθόνη υγρών κρυστάλλων

   ΑΛΛΑ ΑΝΤΑΛΛΑΚΤΙΚΑ

   1-844-936-12	AC INLET CABLE	ΕΕ (τύπου 2 τεμαχίων) [Πλευρά τηλεόρασης]
   1-002-007-11	C17 AC CORD SET(SWISS)	ΕΕ (τύπου 2 τεμαχίων) [Πλευρά βύσματος AC, Ελβετία] (Καλώδιο)
   1-912-832-11	POWER-SUPPLY CORD SET(EU)	ΕΕ (τύπου 2 τεμαχίων) [Πλευρά βύσματος AC, Ευρώπη] (Καλώδιο)
   1-912-983-12	POWER-SUPPLY CORD (CONN.)	UKA (τύπου 1 τεμαχίου)

   ΣΥΝΔΕΤΗΡΑΣ


   ΑΡΙΘΜ. ΑΝΑΦΟΡΑΣ	ΑΡΙΘΜΟΣ ΑΝΤΑΛΛΑΚΤΙΚΟΥ	ΠΕΡΙΓΡΑΦΗ	ΠΑΡΑΤΗΡΗΣΕΙΣ
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-501-33	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   ΠΡΟΦΥΛΑΞΗ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΑΦΑΙΡΕΣΗΣ 65"

   ΠΙΣΩ ΚΑΛΥΜΜΑ

   1. Αφαιρέστε τη βίδα από το πίσω κάλυμμα και το κάλυμμα AC. (Ποσότητα: 5)
      ΒΙΔΑ, +PSW M5X14

   2. Απελευθερώστε τον κάτω γάντζο (Ποσότητα: 8)
      1. Ξεκουμπώστε δύο γάντζους που είναι πιο κοντά στο κέντρο ταυτόχρονα για να αποφύγετε το ξανακούμπωμα.

      2. Εντοπίστε και τους δύο γάντζους και χρησιμοποιήστε ένα κέρμα ή εξάρτημα για να τους ξεκουμπώσετε.

      3. Μπορείτε να χρησιμοποιήσετε έναν καθρέφτη για να βοηθήσετε στον εντοπισμό της θέσης του γάντζου.

      4. Τυλίξτε το κέρμα σε ταινία. (55 mm x 25 mm)

      5. Πάχος κέρματος περίπου 2 mm.
         Σημείωση: Ανατρέξτε στην επόμενη σελίδα για τη θέση των γάντζων

         = Κάτω γάντζος BC-Bezel

   2. Θέση κάτω γάντζου.

   3. Απελευθερώστε τον γάντζο γωνίας (Ποσότητα: 2)
      1. Όταν απελευθερώνετε τον γάντζο, τραβήξτε τη γωνία του πίσω καλύμματος και τοποθετήστε το εξάρτημα.

      2. Βεβαιωθείτε ότι το εξάρτημα τραβιέται προς τα πίσω.

      3. ΜΗΝ περιστρέφετε στο Bezel κατά την τοποθέτηση του εξαρτήματος.

         Σημείωση:
         1. Χάρακας ή εξάρτημα για απελευθέρωση του γάντζου γωνίας.
         2. Τυλίξτε τον χάρακα με ταινία για να αποφύγετε γρατζουνιές
            =Γάντζος BC-Πίσω καλύμματος

   4. Αφαιρέστε τον γάντζο αριστερής πλευράς. (Ποσότητα: 4)
      1. Πιάστε το πίσω κάλυμμα με το χέρι και ξεκουμπώστε τον γάντζο Πίσω καλύμματος – Bezel χρησιμοποιώντας χάρακα ή εξάρτημα

      2. Λυγίστε το πίσω κάλυμμα προς τα έξω για να ξεκουμπώσετε. Στηρίξτε το σετ με το χέρι.

         Σημείωση:
         Γάντζος Πίσω πλαισίου-Πίσω καλύμματος
         Γάντζος Πίσω καλύμματος-Bezel

   5. Αφαιρέστε τον γάντζο δεξιάς πλευράς. (Ποσότητα: 4)
      1. Ξεκουμπώστε τους πλευρικούς γάντζους

      2. Τραβήξτε το πίσω κάλυμμα κάτω από την πλευρική υποδοχή για να απελευθερώσετε τους γάντζους

      3. Συνεχίστε να ξεκουμπώνετε τους υπόλοιπους πλευρικούς γάντζους

         Σημείωση:
         Γάντζος Πίσω πλαισίου-Πίσω καλύμματος
         Γάντζος Πίσω καλύμματος-Bezel
         Γάντζος SJB

   6. Απελευθερώστε τους γάντζους της επάνω σειράς. (Ποσότητα: 7)

      1. Γείρετε το πίσω κάλυμμα και σπρώξτε προς τα πάνω στην αριστερή ή τη δεξιά πλευρά.
      2. Ανασηκώστε το πίσω κάλυμμα από το κέντρο.
         Τοποθέτηση γάντζου.


   ΑΠΕΙΚΟΝΙΣΗ ΣΕ ΑΝΑΛΥΣΗ ΚΑΙ ΚΑΤΑΛΟΓΟΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ 65"

   • Τοποθετήστε τη συσκευή τηλεόρασης με την όψη προς τα κάτω σε μια σταθερή, επίπεδη επιφάνεια πριν από την αποσυναρμολόγηση και τη συναρμολόγηση των εξαρτημάτων.
   • και τα σκιασμένα εξαρτήματα είναι κρίσιμα για την ασφάλεια. Αντικαταστήστε μόνο με τον καθορισμένο αριθμό ανταλλακτικού.
   • Τα εξαρτήματα περιέχουν εμπιστευτικές πληροφορίες. Ακολουθήστε αυστηρά τις οδηγίες κάθε φορά που επισκευάζονται ή/και αντικαθίστανται τα εξαρτήματα

   \ (*) Τα εξαρτήματα δεν είναι σε απόθεμα, επειδή σπάνια απαιτούνται για εργασίες ρουτίνας. Θα πρέπει να αναμένονται ορισμένες καθυστερήσεις κατά την παραγγελία αυτών των εξαρτημάτων.
   \ Η εικόνα που παρέχεται σε αυτήν την ενότητα ενδέχεται να έχει μικρή διαφορά από τα πραγματικά σετ.
   \ Ο αριθμός αναφοράς δίπλα στο εξάρτημα υποδεικνύει την ακολουθία αποσυναρμολόγησης.
   \ Αφαιρέστε τις βίδες πριν από την αποσυναρμολόγηση. Αποσυνδέστε τους συνδετήρες πριν από την αποσυναρμολόγηση


   ΚΑΤΑΛΟΓΟΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΣΕΤ

   ΑΡΙΘΜ. ΑΝΑΦΟΡΑΣ	ΑΡΙΘΜΟΣ ΑΝΤΑΛΛΑΚΤΙΚΟΥ	ΠΕΡΙΓΡΑΦΗ	ΠΑΡΑΤΗΡΗΣΕΙΣ
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Πλακέτα τυπωμένου κυκλώματος, συμπεριλ. πυκνωτών
   12	1-004-423-61	GL02P-STATIC CONVERTER (TV)	Εσωτερικό τροφοδοτικό
   14	1-016-902-11	LCD PANEL(B65WQ1)	Οθόνη υγρών κρυστάλλων

   ΑΛΛΑ ΑΝΤΑΛΛΑΚΤΙΚΑ

   1-012-952-21	C7L AC POWER CORD SETS (EU)	ΕΕ (Καλώδιο)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (Καλώδιο)

   ΣΥΝΔΕΤΗΡΑΣ


   ΑΡΙΘΜ. ΑΝΑΦΟΡΑΣ	ΑΡΙΘΜΟΣ ΑΝΤΑΛΛΑΚΤΙΚΟΥ	ΠΕΡΙΓΡΑΦΗ	ΠΑΡΑΤΗΡΗΣΕΙΣ
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-513-34	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   ΠΡΟΦΥΛΑΞΕΙΣ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΑΦΑΙΡΕΣΗΣ 75"

   ΠΙΣΩ ΚΑΛΥΜΜΑ

   1. Αφαιρέστε τη βίδα από το πίσω κάλυμμα & το κάλυμμα AC. (Ποσότητα: 5)
      ΒΙΔΑ, +PSW M5X14

   2. Απελευθερώστε το κάτω άγκιστρο (Ποσότητα: 8)
      1. Ξεκουμπώστε τα δύο άγκιστρα που είναι πιο κοντά στο κέντρο ταυτόχρονα για να αποτρέψετε το κλείδωμα.

      2. Εντοπίστε και τα δύο άγκιστρα και χρησιμοποιήστε ένα νόμισμα ή μια διάταξη για να τα ξεκουμπώσετε.

      3. Μπορείτε να χρησιμοποιήσετε έναν καθρέφτη για να εντοπίσετε τη θέση του άγκιστρου.

      4. Τυλίξτε το νόμισμα με ταινία. (55mm x 25mm)

      5. Πάχος νομίσματος περίπου 2mm.


   Σημείωση: Ανατρέξτε στην επόμενη σελίδα για τη θέση των αγκίστρων
   = Κάτω άγκιστρο BC-Bezel


   2. Θέση κάτω άγκιστρου.

   3. Απελευθερώστε το γωνιακό άγκιστρο (Ποσότητα: 2)
      1. Κατά την απελευθέρωση του άγκιστρου, τραβήξτε τη γωνία του πίσω καλύμματος και τοποθετήστε τη διάταξη.

      2. Βεβαιωθείτε ότι η διάταξη έχει τραβηχτεί προς τα πίσω.

      3. ΜΗΝ περιστρέφετε το πλαίσιο όταν τοποθετείτε τη διάταξη.

         Σημείωση:
         1. Χάρακας ή διάταξη για απελευθέρωση του γωνιακού άγκιστρου.
         2. Τυλίξτε τον χάρακα με ταινία για να αποφύγετε γρατζουνιές
            =Άγκιστρο BC-Πίσω καλύμματος

   4. Αφαιρέστε το αριστερό πλαϊνό άγκιστρο. (Ποσότητα: 2)
      1. Πιάστε το πίσω κάλυμμα με το χέρι και ξεκουμπώστε το άγκιστρο πίσω καλύμματος – πλαισίου χρησιμοποιώντας έναν χάρακα ή μια διάταξη

      2. Λυγίστε το πίσω κάλυμμα προς τα έξω για να το ξεκουμπώσετε. Στηρίξτε τη συσκευή με το χέρι.

         Σημείωση:
         Άγκιστρο πίσω πλαισίου-πίσω καλύμματος
         Άγκιστρο πίσω καλύμματος-πλαισίου

   5. Αφαιρέστε το δεξί πλαϊνό άγκιστρο. (Ποσότητα: 2)
      1. Ξεκουμπώστε τα πλαϊνά άγκιστρα

      2. Τραβήξτε το πίσω κάλυμμα κάτω από το πλαϊνό βύσμα για να απελευθερώσετε τα άγκιστρα

      3. Συνεχίστε να ξεκουμπώνετε τα υπόλοιπα πλαϊνά άγκιστρα

         Σημείωση:
         Άγκιστρο πίσω πλαισίου-πίσω καλύμματος
         Άγκιστρο πίσω καλύμματος-πλαισίου
         Άγκιστρο SJB

   6. Απελευθερώστε τα άγκιστρα της επάνω σειράς. (Ποσότητα: 8)

      1. Γείρετε το πίσω κάλυμμα και σπρώξτε προς τα πάνω στην αριστερή ή τη δεξιά πλευρά.
      2. Αφαιρέστε το πίσω κάλυμμα από το κέντρο.
         Θέση αγκίστρου.


   ΑΝΑΛΥΤΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΚΑΙ ΛΙΣΤΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ 75"

   • Τοποθετήστε τη τηλεόραση με την όψη προς τα κάτω σε μια σταθερή, επίπεδη επιφάνεια πριν από την αποσυναρμολόγηση και τη συναρμολόγηση των εξαρτημάτων.
   • και τα σκιασμένα μέρη είναι κρίσιμα για την ασφάλεια. Αντικαταστήστε μόνο με τον καθορισμένο αριθμό ανταλλακτικού.
   • Τα εξαρτήματα περιέχουν εμπιστευτικές πληροφορίες. Ακολουθήστε αυστηρά τις οδηγίες κάθε φορά που τα εξαρτήματα επισκευάζονται ή/και αντικαθίστανται

   \ (*) Τα εξαρτήματα δεν είναι σε απόθεμα, καθώς σπάνια απαιτούνται για συνήθη συντήρηση. Ενδέχεται να υπάρξουν καθυστερήσεις κατά την παραγγελία αυτών των εξαρτημάτων.
   \ Η εικόνα που παρέχεται σε αυτήν την ενότητα μπορεί να έχει μικρή διαφορά από τις πραγματικές συσκευές.
   \Ο αριθμός αναφοράς δίπλα στο εξάρτημα υποδεικνύει την ακολουθία αποσυναρμολόγησης.
   \ Αφαιρέστε τις βίδες πριν από την αποσυναρμολόγηση. Αποσυνδέστε τους συνδέσμους πριν από την αποσυναρμολόγηση


   ΛΙΣΤΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΣΥΣΚΕΥΗΣ

   ΑΡΙΘ. ΑΝΑΦΟΡΑΣ	ΑΡΙΘΜΟΣ ΑΝΤΑΛΛΑΚΤΙΚΟΥ	ΠΕΡΙΓΡΑΦΗ	ΠΑΡΑΤΗΡΗΣΕΙΣ
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Τυπωμένο κύκλωμα, συμπεριλαμβανομένων των πυκνωτών
   13	1-009-802-21	GL14P-STATIC CONVERTER (TV)	Εσωτερική τροφοδοσία ρεύματος
   15	1-016-903-11	LCD PANEL(B75WQ1)	Οθόνη υγρών κρυστάλλων

   ΑΛΛΑ ΑΝΤΑΛΛΑΚΤΙΚΑ

   1-012-952-21	C7L AC POWER CORD SETS (EU)	ΕΕ (Καλώδιο)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	ΗΒ (Καλώδιο)

   ΣΥΝΔΕΤΗΡΑΣ


   ΑΡΙΘ. ΑΝΑΦΟΡΑΣ	ΑΡΙΘΜΟΣ ΑΝΤΑΛΛΑΚΤΙΚΟΥ	ΠΕΡΙΓΡΑΦΗ	ΠΑΡΑΤΗΡΗΣΕΙΣ
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-514-13	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   ΣΗΜΕΙΩΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

   Προειδοποιήσεις και προφυλάξεις.

   1.
      Αυτές οι οδηγίες συντήρησης προορίζονται μόνο για χρήση από εξειδικευμένο προσωπικό σέρβις.
   2. Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, μην εκτελείτε καμία εργασία συντήρησης εκτός από αυτές που αναφέρονται στις οδηγίες λειτουργίας, εκτός εάν έχετε τα κατάλληλα προσόντα για να το κάνετε.
   3.
      Ένας μετασχηματιστής απομόνωσης θα πρέπει να χρησιμοποιείται κατά τη διάρκεια οποιασδήποτε εργασίας σέρβις για να αποφευχθεί πιθανός κίνδυνος ηλεκτροπληξίας, λόγω του ζωντανού πλαισίου. Το πλαίσιο αυτού του δέκτη συνδέεται απευθείας με την γραμμή ρεύματος AC. Η αντικαταστάσιμη ασφάλεια θα πρέπει να βρίσκεται στο ουδέτερο της παροχής ρεύματος. Κατά την αντικατάσταση της ασφάλειας, το ρεύμα πρέπει να αποσυνδεθεί για να απενεργοποιηθούν οι αγωγοί φάσης. (*Εκτός από το AC ADAPTOR, επειδή δεν πραγματοποιεί αντικατάσταση εσωτερικής ασφάλειας.)
   4. ΜΕΤΑΦΟΡΑ ΤΗΣ ΤΗΛΕΟΡΑΣΗΣ: φροντίστε να ακολουθήσετε αυτές τις οδηγίες για να προστατεύσετε την περιουσία σας και να αποφύγετε τον σοβαρό τραυματισμό:
   • Μεταφέρετε την τηλεόραση με επαρκή αριθμό ατόμων. Οι τηλεοράσεις μεγαλύτερου μεγέθους απαιτούν δύο ή περισσότερα άτομα.
   • Η σωστή τοποθέτηση των χεριών κατά τη μεταφορά της τηλεόρασης είναι πολύ σημαντική για την ασφάλεια και για την αποφυγή ζημιών.
   5. ΣΤΟΙΧΕΙΟ ΣΧΕΤΙΚΟ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

      Τα εξαρτήματα που προσδιορίζονται με σκίαση και σημάδι στις αναλυτικές προβολές και στη λίστα ανταλλακτικών είναι κρίσιμα για την ασφαλή λειτουργία. Αντικαταστήστε αυτά τα εξαρτήματα με ανταλλακτικά Sony των οποίων οι αριθμοί ανταλλακτικού εμφανίζονται όπως φαίνεται σε αυτό το εγχειρίδιο ή σε συμπληρώματα που δημοσιεύονται από τη Sony. Οι ρυθμίσεις κυκλώματος που είναι κρίσιμες για την ασφαλή λειτουργία προσδιορίζονται σε αυτό το εγχειρίδιο. Ακολουθήστε αυτές τις διαδικασίες κάθε φορά που αντικαθίστανται κρίσιμα εξαρτήματα ή υπάρχει υποψία ακατάλληλης λειτουργίας.
   6. ΣΗΜΑΝΤΙΚΗ ΥΠΕΝΘΥΜΙΣΗ ΓΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΥΡΙΑΣ ΠΛΑΚΕΤΑΣ ΤΗΛΕΟΡΑΣΗΣ:
      Είναι υποχρεωτικό για τα κέντρα σέρβις να επιβεβαιώνουν τις πληροφορίες συστήματος της τηλεόρασης μετά από κάθε επισκευή που πραγματοποιείται με αντικατάσταση κύριας πλακέτας. Κάθε φορά που αντικαθίσταται μια κύρια πλακέτα τηλεόρασης, το σωστό μοντέλο τηλεόρασης και ο σειριακός αριθμός πρέπει να επανεισαχθούν στη μνήμη. Αυτή είναι μια ΥΠΟΧΡΕΩΤΙΚΗ διαδικασία που πρέπει να εφαρμόζει κάθε κέντρο σέρβις. Ανατρέξτε στο κεφάλαιο ΡΥΘΜΙΣΗ σε αυτό το εγχειρίδιο σέρβις για να μάθετε πώς να ορίσετε τον αριθμό μοντέλου και τον σειριακό αριθμό σε λειτουργία σέρβις.


   Χειρισμός πάνελ LCD.
   Κατά την επισκευή του πάνελ LCD, βεβαιωθείτε ότι είστε γειωμένοι με ένα περικάρπιο.
   Κατά την επισκευή του πάνελ LCD στον τοίχο, το πάνελ πρέπει να ασφαλιστεί χρησιμοποιώντας τις 4 οπές στερέωσης στο πίσω κάλυμμα.

   1. Μην πιέζετε το πάνελ ή την άκρη του πλαισίου για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας.
   2. Μην γρατζουνάτε ή πιέζετε το πάνελ με αιχμηρά αντικείμενα.
   3. Μην αφήνετε τη μονάδα σε υψηλή θερμοκρασία ή σε περιοχές με υψηλή υγρασία για μεγάλο χρονικό διάστημα.
   4. Μην εκθέτετε το πάνελ LCD σε άμεσο ηλιακό φως.
   5. Αποφύγετε την επαφή με νερό. Μπορεί να προκαλέσει βραχυκύκλωμα εντός της μονάδας.
   6. Αποσυνδέστε το ρεύμα AC κατά την αντικατάσταση του οπίσθιου φωτισμού.
   7. Να καθαρίζετε πάντα το πάνελ LCD με ένα μαλακό πανί.
   8. Χειριστείτε τα καλώδια ή τους συνδέσμους του κυκλώματος οπίσθιου φωτισμού με προσοχή. Η ζημιά στα καλώδια μπορεί να προκαλέσει βραχυκύκλωμα.
   9. Προστατέψτε το πάνελ από ESD για να αποφύγετε ζημιά στο ηλεκτρονικό κύκλωμα (C-MOS).
   10. Κατά τη διάρκεια της επισκευής, ΜΗΝ αφήνετε το POWER ON ή την περίοδο Burn-in για περισσότερο από 1 ώρα ενώ η τηλεόραση είναι στραμμένη προς τα κάτω σε ένα πανί. Ανατρέξτε στο Σχήμα 1.


   Για να μειώσετε τον κίνδυνο κατακράτησης εικόνας:

   • Γεμίστε την οθόνη αλλάζοντας τη [Λειτουργία ευρείας οθόνης] για να εξαλείψετε τις μαύρες μπάρες. Επιλέξτε [Λειτουργία ευρείας οθόνης] άλλη από την [Κανονική].
   • Απενεργοποιήστε την OSD (On Screen Display) πατώντας το κουμπί DISPLAY και απενεργοποιήστε τα μενού από τον συνδεδεμένο εξοπλισμό. Για λεπτομέρειες, ανατρέξτε στα εγχειρίδια οδηγιών για τον συνδεδεμένο εξοπλισμό.
   • Αποφύγετε την εμφάνιση στατικών εικόνων με φωτεινά χρώματα (συμπεριλαμβανομένου του λευκού), ρολογιών ή λογότυπων σε οποιοδήποτε μέρος της οθόνης.
   • Ρυθμίστε τις ρυθμίσεις εικόνας με βάση τις συνθήκες περιβάλλοντος. Η Τυπική εικόνα συνιστάται για οικιακή χρήση και κατά την προβολή περιεχομένου που εμφανίζει συχνά τα λογότυπα σταθμών κ.λπ. Η τηλεόραση διαθέτει τις ακόλουθες λειτουργίες για να μειώσει/αποτρέψει την κατακράτηση εικόνας. Πατήστε το κουμπί HOME και, στη συνέχεια, επιλέξτε [Settings] – [Picture & Display] – [Expert panel settings] – την επιθυμητή επιλογή.

   Ανανέωση πάνελ
   Η ανανέωση του πάνελ θα εκτελείται αυτόματα για να ρυθμίσει την ομοιομορφία της οθόνης της τηλεόρασης μετά από μακρά χρήση. Η ανανέωση του πάνελ μπορεί επίσης να πραγματοποιηθεί χειροκίνητα και θα πρέπει να χρησιμοποιείται μόνο εάν η κατακράτηση εικόνας είναι πολύ αισθητή ή βλέπετε το ακόλουθο μήνυμα: [Panel refresh did not finish...]


   • Η λειτουργία ανανέωσης του πάνελ μπορεί να επηρεάσει το πάνελ. Ως αναφορά, εκτελέστε την ανανέωση του πάνελ μόνο μία φορά το χρόνο, μην την εκτελείτε περισσότερες από μία φορές το χρόνο, καθώς μπορεί να επηρεάσει τη διάρκεια ζωής του πάνελ.
   • Η ανανέωση του πάνελ διαρκεί περίπου μία ώρα για να ολοκληρωθεί.
   • Μια λευκή γραμμή μπορεί να εμφανιστεί στην οθόνη κατά τη διάρκεια της ανανέωσης του πάνελ, αυτό δεν είναι δυσλειτουργία της τηλεόρασης.
   • Η ανανέωση του πάνελ θα λειτουργήσει μόνο όταν η θερμοκρασία δωματίου είναι μεταξύ 10-40ºC.

   Μετατόπιση pixel.
   Μετακινεί αυτόματα την εικόνα στην οθόνη για να αποτρέψει την κατακράτηση εικόνας.

   Άλλη λειτουργία.
   Η φωτεινότητα της οθόνης μειώνεται αυτόματα όταν εμφανίζονται στατικές εικόνες, ρολόγια, φωτεινά χρώματα ή λογότυπα κ.λπ.

   Προσοχή_για_χειρισμό_πλακέτας.

   Τα ακόλουθα προβλήματα θα προκύψουν λόγω του χειρισμού του IC που είναι τοποθετημένο στην πλακέτα

   • Ρωγμή συγκόλλησης λόγω χειρισμού υποστρώματος (καταπόνηση).
   • Βλάβη IC λόγω στατικού ηλεκτρισμού (ESD).

   Κατά την επισκευή της τηλεόρασης στο σπίτι του πελάτη ή στο σταθμό σέρβις ή την επισκευή ελαττωματικής πλακέτας, προσέξτε το χειρισμό της πλακέτας.

   Υπόστρωμα που χρειάζεται προσοχή για χειρισμό:

   • Κύρια πλακέτα ( B** Πλακέτα )
   • Πλακέτα Backend ( D** Πλακέτα )

   ※ Τι να προετοιμάσετε εκ των προτέρων.
   E SD περικάρπιο.


   ※
   Το περικάρπιο ESD πρέπει να ελέγχεται καθημερινά.
   Χρησιμοποιήστε ένα πολύμετρο για να βεβαιωθείτε ότι η αντίσταση του περικάρπιου ESD είναι εντάξει.
   (R=750K Ohms έως 35Mega Ohms)

   Μαξιλάρι / φύλλο ESD
   Χρησιμοποιήστε μια σακούλα που περιέχει την πλακέτα ή ένα ειδικό κάθισμα


   1. Προσοχή για χειρισμό πλακέτας (Καταπόνηση). Βεβαιωθείτε ότι έχετε παρατηρήσει τα ακόλουθα περιεχόμενα.
      1. Κρατήστε την πλακέτα με τα δύο χέρια

      2. Μην κρατάτε/πιέζετε την ψύκτρα

   3. Χειριστείτε με προσοχή. Μην ταλαντεύετε

   4. Ανεξάρτητα από την καλή ή την ελαττωματική πλακέτα, τοποθετήστε την πάντα αργά σε μαξιλάρι / φύλλο ESD.

   5. Μην στοιβάζετε

   2. Προσοχή για χειρισμό πλακέτας (ESD). Βεβαιωθείτε ότι έχετε παρατηρήσει τα ακόλουθα περιεχόμενα
      1. Όταν αφαιρείτε το πίσω κάλυμμα, μην αγγίζετε την πλακέτα

      2. Χρησιμοποιήστε περικάρπιο ESD


   ※ Παράδειγμα εγκατάστασης περικάρπιου.
   Συνδέστε το κλιπ στο μεταλλικό μέρος του πλαισίου της τηλεόρασης με το περικάρπιο γειωμένο. Παρακάτω είναι ένα παράδειγμα γείωσης κάθε μοντέλου.

   ※
   Το περικάρπιο ESD πρέπει να ελέγχεται καθημερινά. Χρησιμοποιήστε ένα πολύμετρο για να βεβαιωθείτε ότι η αντίσταση του περικάρπιου ESD είναι εντάξει. (R=750K Ohms έως 35Mega Ohms)

   3. Όταν κρατάτε την πλακέτα, μην χτυπάτε ή αγγίζετε πλαστικά μέρη. Μετά την αφαίρεση της ελαττωματικής πλακέτας από την τηλεόραση, τοποθετήστε την σε σακούλα ESD.

   4. Μην τοποθετείτε απευθείας σε χαλάκι δαπέδου/χαλί. Και, τοποθετήστε το πάντα σε μαξιλάρι ESD



   Σχετικά με την μπαταρία λιθίου.

   1. Κίνδυνος έκρηξης εάν η μπαταρία αντικατασταθεί εσφαλμένα. Αντικαταστήστε μόνο με τον ίδιο ή ισοδύναμο τύπο.
   2. Η σπασμένη μπαταρία εξωτερικού περιβλήματος δεν πρέπει να έρθει σε επαφή με νερό.

   Έλεγχος ασφάλειας
   Μετά τη διόρθωση του αρχικού προβλήματος σέρβις, εκτελέστε τους ακόλουθους ελέγχους ασφάλειας πριν παραδώσετε τη συσκευή στον πελάτη:-

   1. Ελέγξτε την περιοχή της επισκευής σας για μη συγκολλημένες ή κακώς συγκολλημένες συνδέσεις. Ελέγξτε ολόκληρη την επιφάνεια της πλακέτας για πιτσιλιές και γέφυρες συγκόλλησης.
   2. Ελέγξτε την καλωδίωση μεταξύ των πλακετών για να βεβαιωθείτε ότι κανένα καλώδιο δεν έχει τσιμπηθεί ή έρθει σε επαφή με αντιστάσεις υψηλής ισχύος.
   3. Ελέγξτε ότι όλα τα κουμπιά ελέγχου, οι ασπίδες, τα καλύμματα, οι γειωτικοί ιμάντες και το υλικό στερέωσης έχουν αντικατασταθεί. Βεβαιωθείτε ότι έχετε αντικαταστήσει όλους τους μονωτήρες.
   4. Αναζητήστε μη εξουσιοδοτημένα ανταλλακτικά, ιδιαίτερα τρανζίστορ που εγκαταστάθηκαν κατά τη διάρκεια προηγούμενης επισκευής. Επισημάνετε τα στον πελάτη και προτείνετε την αντικατάστασή τους.
   5. Αναζητήστε εξαρτήματα που παρουσιάζουν εμφανή σημάδια φθοράς, ακόμη και αν λειτουργούν. Υποδείξτε τα στον πελάτη και προτείνετε την αντικατάσταση.
   6. Ελέγξτε τα καλώδια γραμμής για ρωγμές και εκδορές. Προτείνετε την αντικατάσταση οποιουδήποτε τέτοιου καλωδίου γραμμής στον πελάτη.
   7. Ελέγξτε τους ακροδέκτες κεραίας, τα μεταλλικά διακοσμητικά στοιχεία, τα μεταλλικά κουμπιά, τις βίδες και όλα τα άλλα εκτεθειμένα μεταλλικά μέρη για διαρροή AC. Ελέγξτε τον έλεγχο διαρροής όπως περιγράφεται στη συνέχεια.
   8. Για λόγους ασφαλείας, απαγορεύεται η επισκευή της πλακέτας τροφοδοσίας και/ή της πλακέτας μετατροπέα.

   Δοκιμή διαρροής.
   (Για την προστασία από ηλεκτροπληξία όταν ο πελάτης αγγίζει τον ακροδέκτη.). Το ρεύμα διαρροής μπορεί να μετρηθεί με V: Βολτόμετρο ή παλμογράφος (ένδειξη r.m.s ή μέγιστη).
   Σταθεροποιημένο όργανο τροφοδοσίας και απομονωμένος μετασχηματιστής τάσης:
   Χρησιμοποιήστε υπερβολική χωρητικότητα ρεύματος και ο απομονωμένος μετασχηματιστής τάσης δεν χρειάζεται να χρησιμοποιεί εξοπλισμό σταθεροποιημένης τροφοδοσίας. Προδιαγραφή βολτομέτρου RMS: Αντίσταση εισόδου > 1 Mohm, Χωρητικότητα εισόδου < 200 pF, Εύρος συχνοτήτων: 15 Hz – 1MHz. Ανατρέξτε στο Σχήμα 2. Βολτόμετρο απομονωμένου τύπου (FLUKE 8921A κ.λπ. *1). *1 Μην χρησιμοποιείτε το FLUKE 8920A που συνδέεται στην προστατευτική γείωση με δίοδο. # Το ρεύμα διαρροής του οργάνου μέτρησης είναι μικρότερο από 10μArms όταν ανοίγει το βύσμα AC του εξοπλισμού δοκιμής. # Ρυθμίστε την ακόλουθη συνθήκη και ενεργοποιήστε τη συσκευή. Εφαρμοσμένη τάση: Ονομαστική τάση εισόδου (Περιγραφή στην πινακίδα). # Μετρήστε το ρεύμα διαρροής μεταξύ ενός αγωγού φάσης και του ουδέτερου για τον ακροδέκτη Α και τον ακροδέκτη Β. Διαβάστε την τιμή rms και, στη συνέχεια, υπολογίστε τη μέγιστη τιμή ΜΕΓΙΣΤΗ ΤΙΜΗ =√2 ΤΙΜΗ RMS. Συμμορφωθείτε με την ακόλουθη απαίτηση. Εξοπλισμός κατηγορίας II (βύσμα 2 ακίδων): για κάθε ακροδέκτη, η χειρότερη τιμή μέτρησης δεν πρέπει να υπερβαίνει το AC 350uA μέγιστο).
   Σημείωση: συμπεριλαμβανομένου του μετασχηματιστή AC, του συνδυασμού μονάδας που λειτουργεί με μετασχηματιστή AC/DC.


   Πώς να βρείτε μια καλή γείωση.

   1. Ένας σωλήνας κρύου νερού είναι μια εγγυημένη γείωση. Η βίδα συγκράτησης της πλάκας καλύμματος στα περισσότερα κουτιά πρίζας AC βρίσκεται επίσης στη γείωση.
   2. Εάν η βίδα συγκράτησης πρόκειται να χρησιμοποιηθεί ως γείωση, βεβαιωθείτε ότι βρίσκεται στη γείωση μετρώντας την αντίσταση μεταξύ αυτής και ενός σωλήνα κρύου νερού με ένα ωμόμετρο. Η ένδειξη θα πρέπει να είναι μηδέν ωμ.
   3. Εάν ένας σωλήνας κρύου νερού δεν είναι προσβάσιμος, συνδέστε έναν λαμπτήρα προβλημάτων 60 έως 100 watt (όχι λαμπτήρα νέον) μεταξύ της θερμής πλευράς της πρίζας και της βίδας συγκράτησης. Δοκιμάστε και τις δύο υποδοχές, εάν είναι απαραίτητο, για να εντοπίσετε τη θερμή πλευρά στη γραμμή. Η λάμπα θα πρέπει να ανάβει με κανονική φωτεινότητα εάν η βίδα είναι σε δυναμικό γείωσης (βλέπε Σχήμα 3).


   Πληροφορίες χωρίς μόλυβδο
   Οι πλακέτες κυκλωμάτων που χρησιμοποιούνται σε αυτά τα μοντέλα έχουν υποστεί επεξεργασία χρησιμοποιώντας συγκόλληση χωρίς μόλυβδο. Οι πλακέτες αναγνωρίζονται από το λογότυπο LF που βρίσκεται κοντά στην ονομασία της πλακέτας.

   Η συντήρηση αυτών των πλακετών απαιτεί ειδικές προφυλάξεις. Συνιστάται ανεπιφύλακτα η χρήση υλικού συγκόλλησης χωρίς μόλυβδο προκειμένου να διασφαλιστεί η βέλτιστη ποιότητα των νέων αρμών συγκόλλησης.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο χρήσης Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL

Διαθέσιμες γλώσσες
